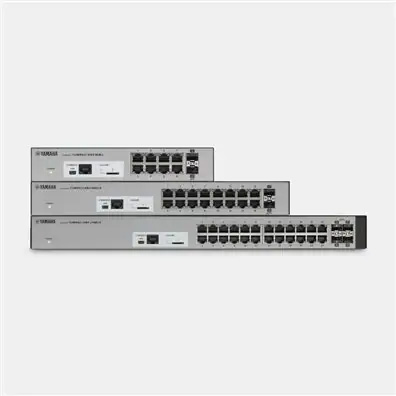

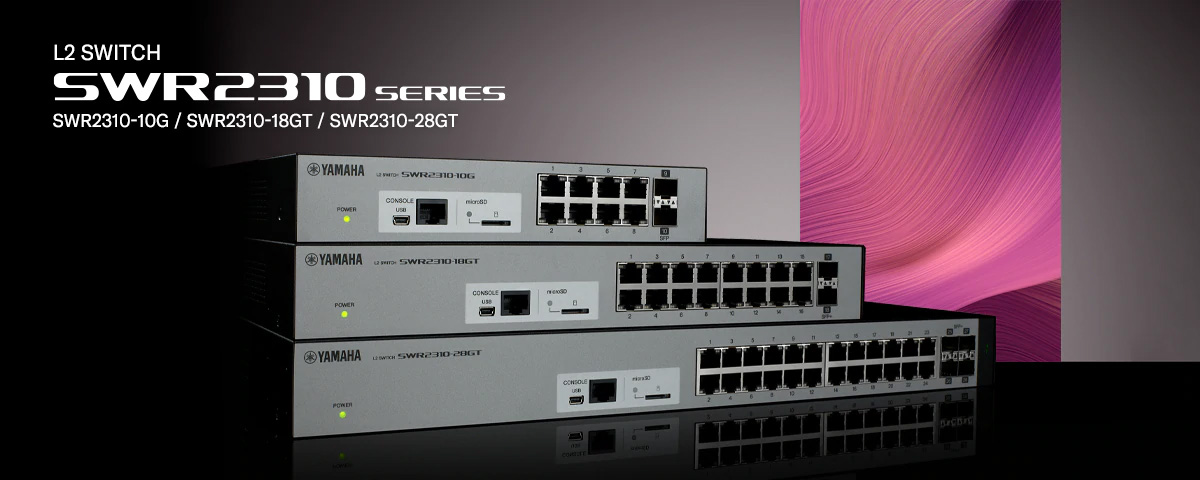

SWR2310

智能、安全的Dante系统操作,适用于大型安装

雅马哈SWR交换机系列是适用于固定安装的高性能L2交换机,丰富的系列型号为更广泛的应用提供了选择。除VLAN功能外,全新SWR2310-28GT和SWR2310-18GT提供了高端口数,并具有10G上行链路端口等功能,可用于多通道96 kHz数据的远距离传输,使其成为大型系统中安全、稳定主干网运行的理想选择。与其他SWR/SWP交换机一样,Yamaha LAN Monitor软件可提供清晰的可视系统状态监视,简化Dante系统的设置。




SWR2310

智能、安全的Dante系统操作,适用于大型安装

所示颜色和饰面可能与实际产品不同。某些型号可能在某些地区无售。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

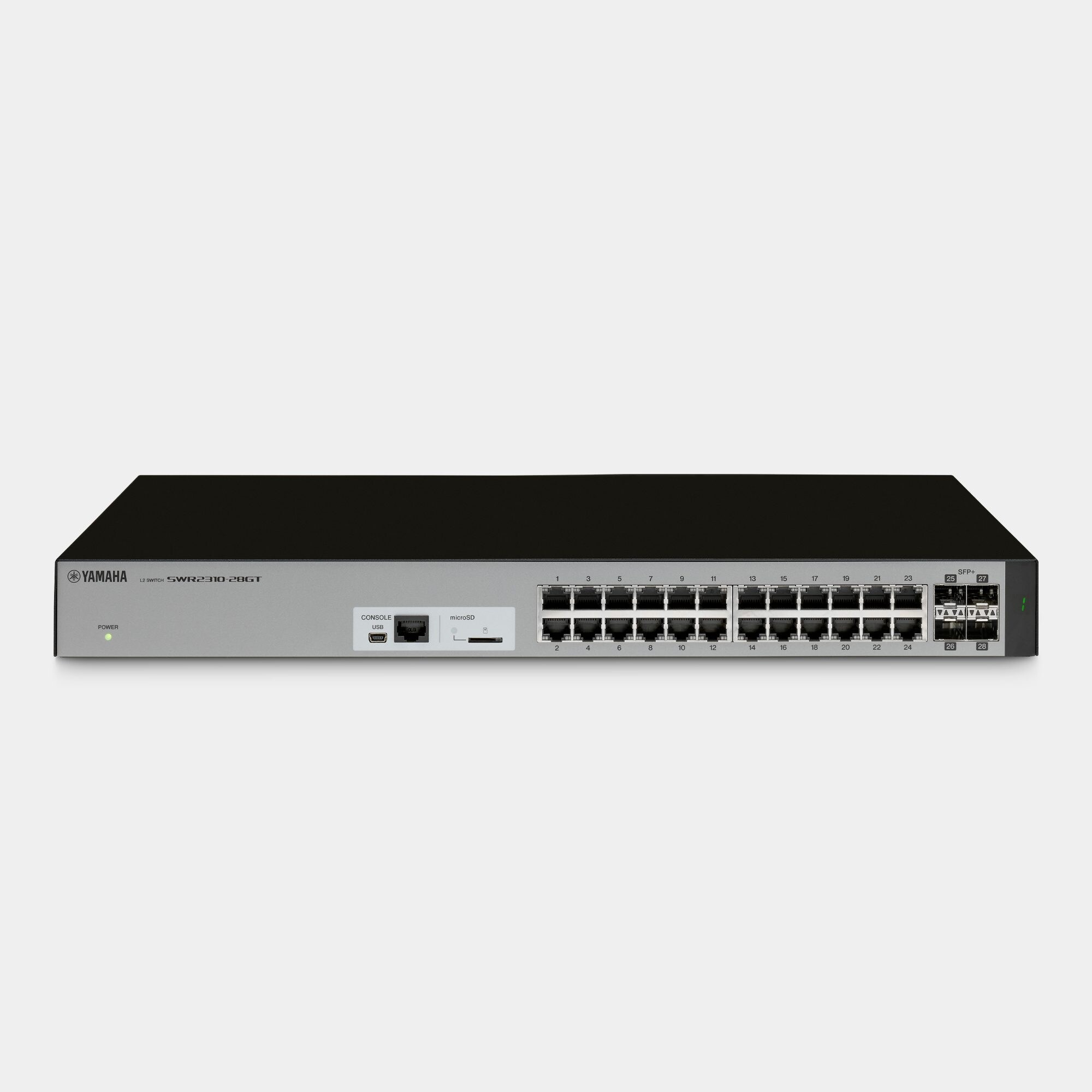

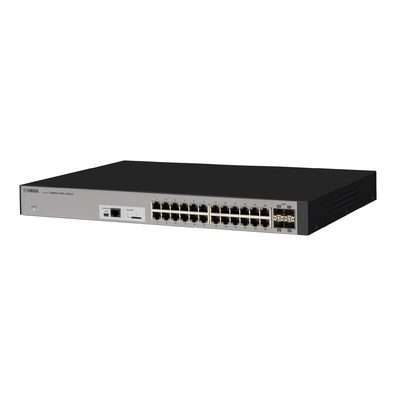

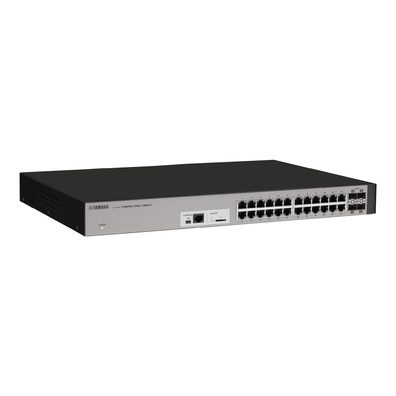

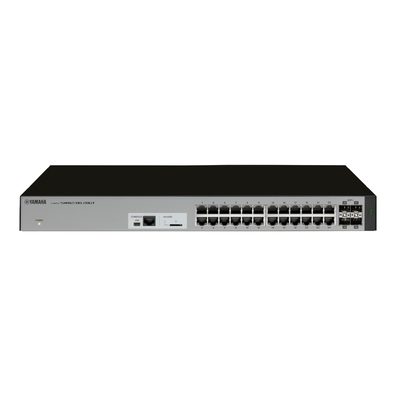

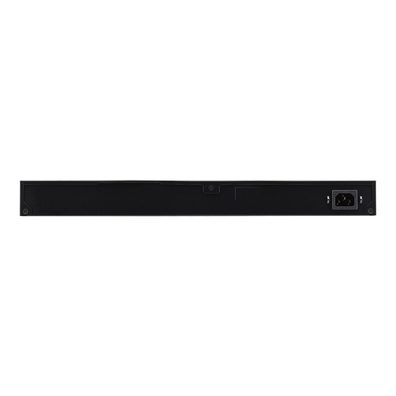

SWR2310-28GT 网络交换机

L2交换机

智能L2 RJ45开关,带28个端口

  • 可用端口:24 LAN端口和4 SFP+ 插槽
  • 内置RADIUS服务器*实现优化的安全管理
  • 支持Yamaha LAN Monitor
*下一次固件更新将支持内置RADIUS服务器。

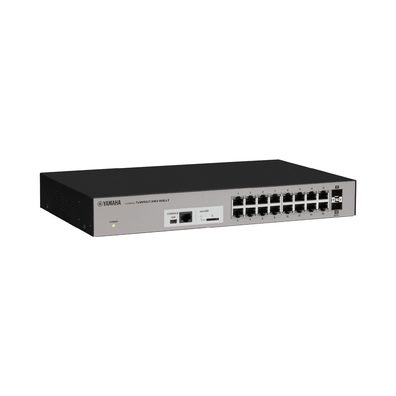

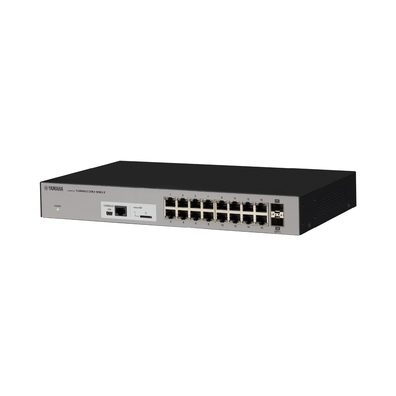

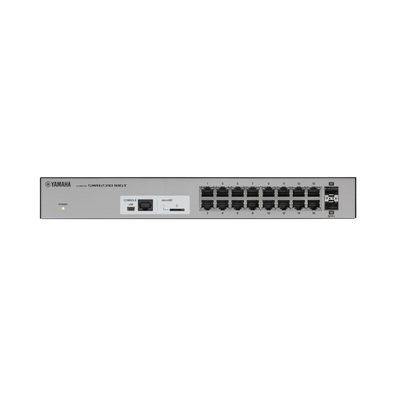

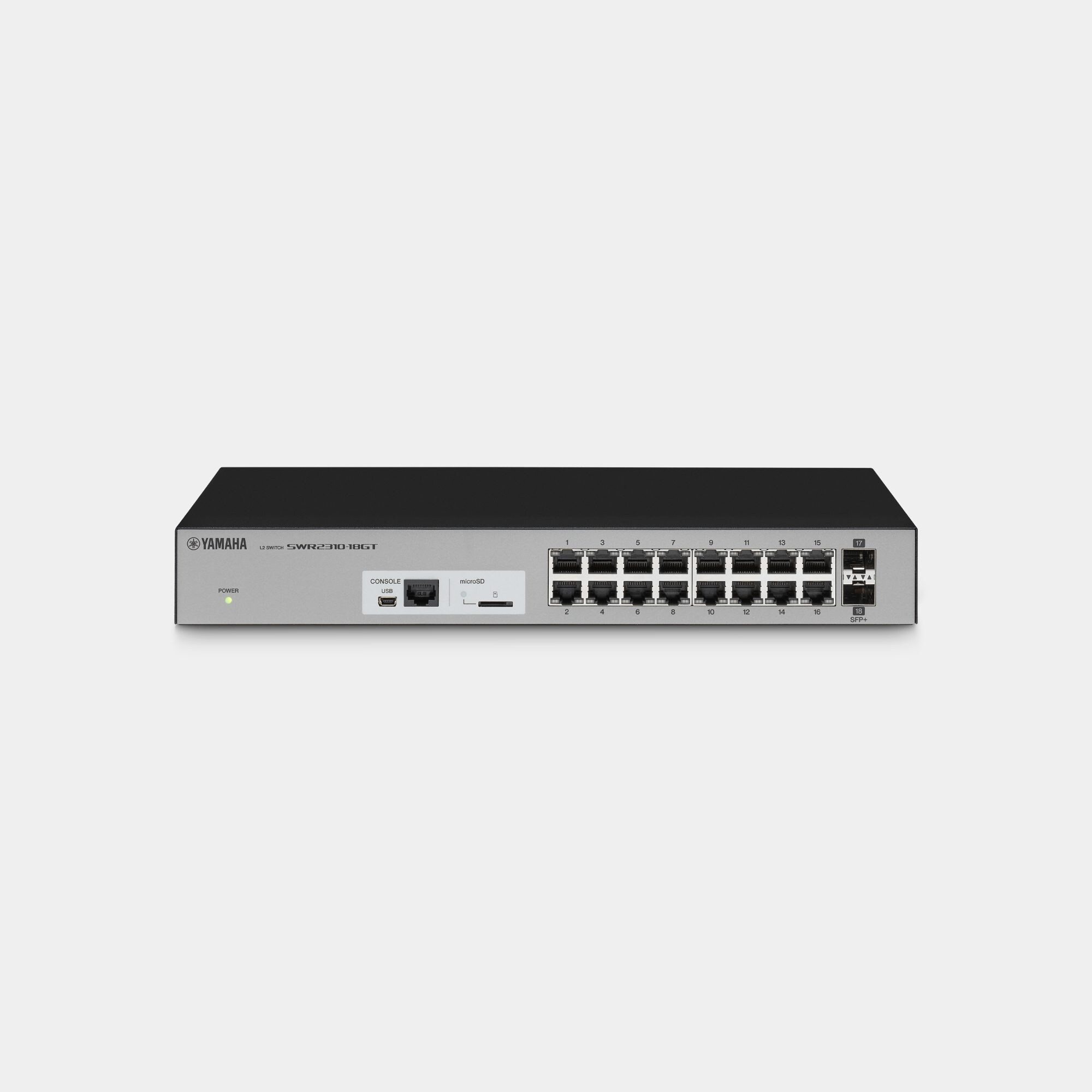

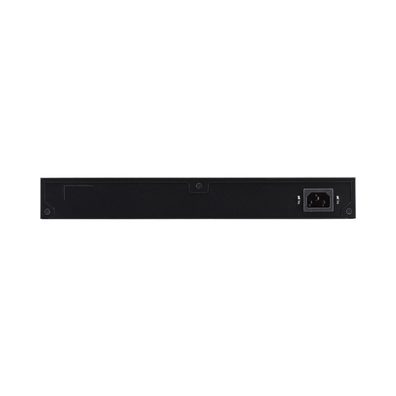

SWR2310-18GT 网络交换机

L2交换机

智能L2 RJ45开关,带18个端口

  • 可用端口:16 LAN端口和2 SFP+ 插槽
  • 内置RADIUS服务器*实现优化的安全管理
  • 支持Yamaha LAN Monitor
*下一次固件更新将支持内置RADIUS服务器。

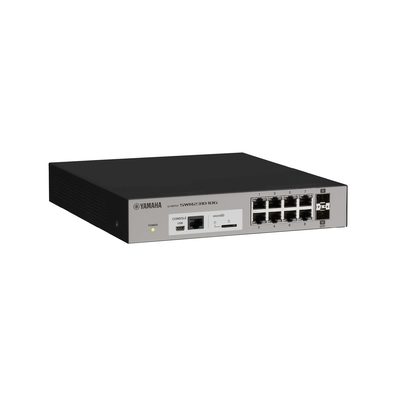

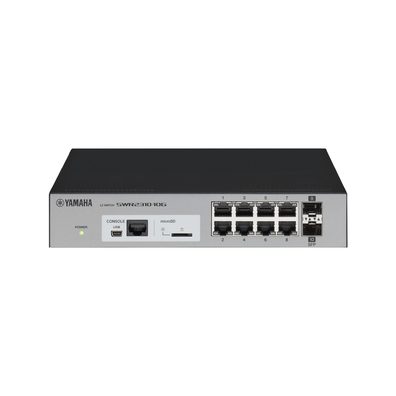

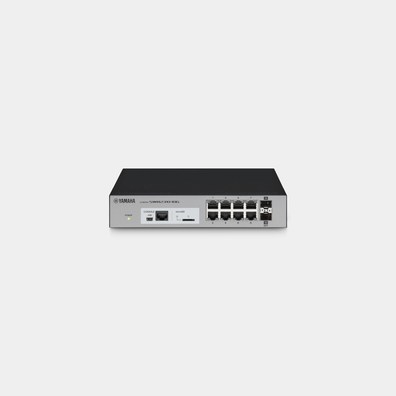

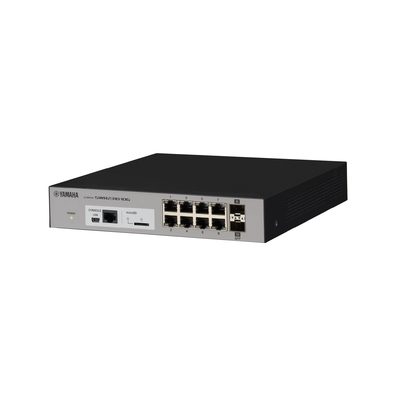

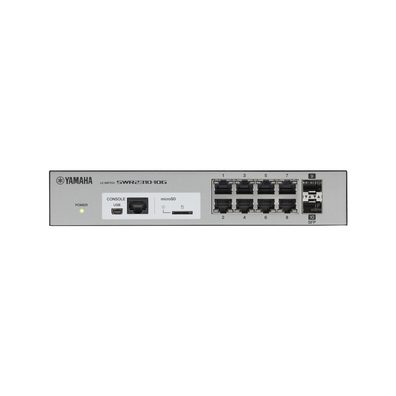

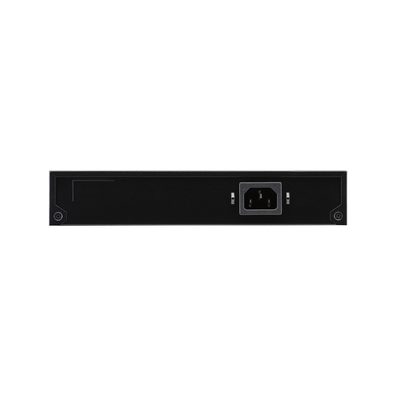

SWR2310-10G 网络交换机

L2交换机

智能L2 RJ45开关,带10个端口

  • 可用端口:8 LAN端口和2 SFP插槽
  • 内置RADIUS服务器*实现优化的安全管理
  • 支持Yamaha LAN Monitor
*下一次固件更新将支持内置RADIUS服务器。

SFP-SWRT-LR 配件

SFP+模块

SFP+模块,实现10Gbps音频网络

  • 最大传输距离:10km*
  • 兼容线缆:单模光纤(9/125μm)
  • 监管标准:IEEE802.3ae、10GBASE-LR
  • 连接器:2针 LC连接器
  • 光波波长:1,310nm
  • SWR2310-18GT / SWR2310-28GT可用
  • *如果光纤或配件不足,产品性能可能无法达到标准。

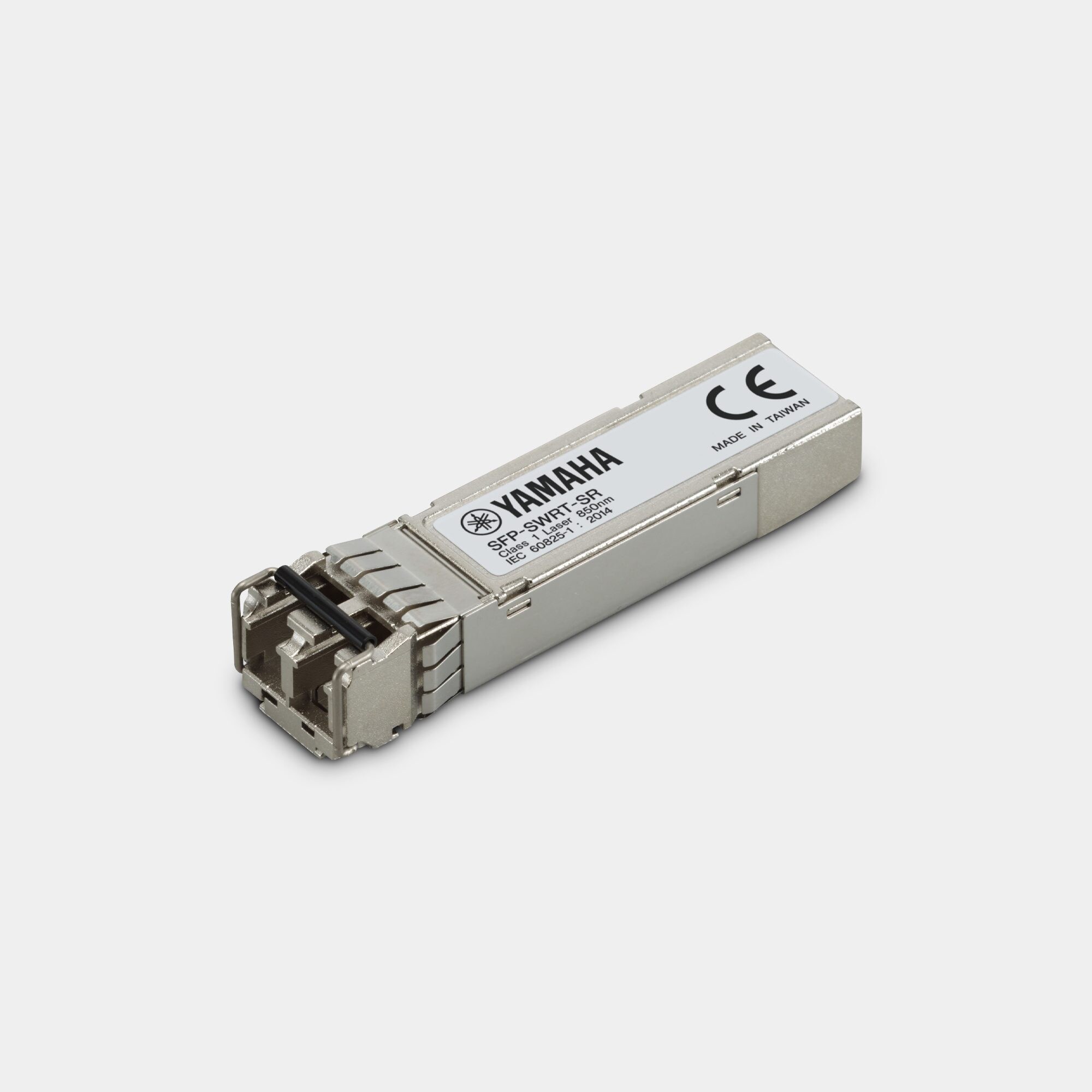

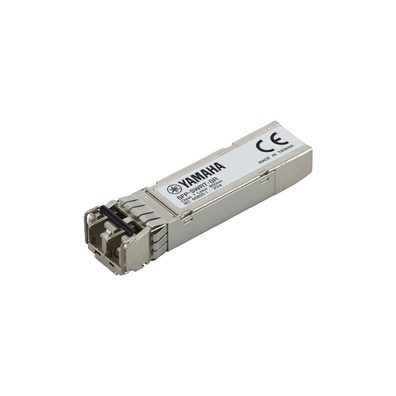

SFP-SWRT-SR 配件

SFP+模块

SFP+模块,实现10Gbps音频网络

  • 最大传输距离:300m (50/125μm) / 33m (62.5/125μm)*
  • 兼容线缆:多模光纤(50/125μm,62.5/125μm)
  • 监管标准:IEEE802.3ae、10GBASE-SR
  • 连接器:2针 LC连接器
  • 光波波长:850nm
  • SWR2310-18GT / SWR2310-28GT可用
  • *如果光纤或配件不足,产品性能可能无法达到标准。

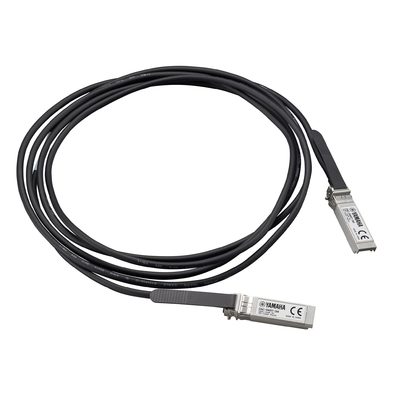

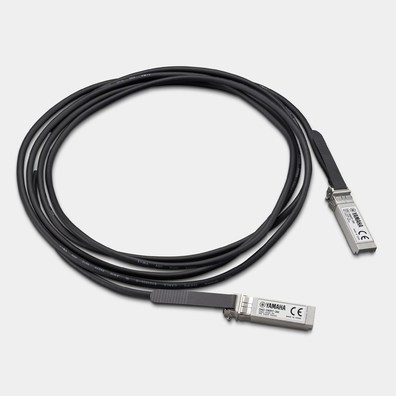

DAC-SWRT-3M 配件

10Gbps音频网络直连线缆

  • 双轴线缆30AWG,无源
  • 线缆长度:3m

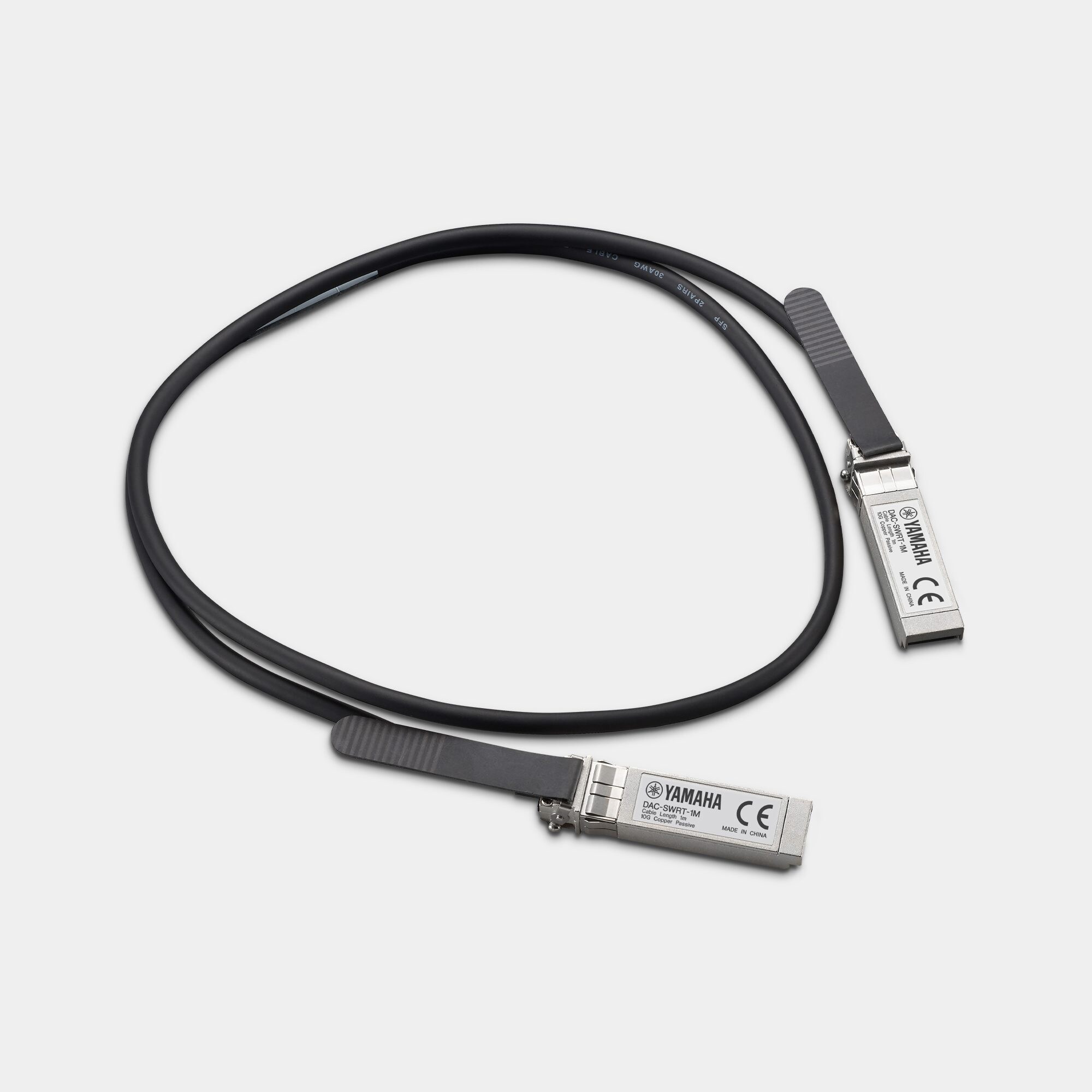

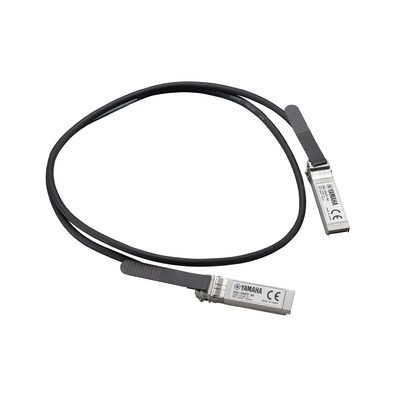

DAC-SWRT-1M 配件

10Gbps音频网络直连线缆

  • 双轴线缆30AWG,无源
  • 线缆长度:1m

SFP-SWRG-LX 配件

用于SWR系列交换机的SFP模块

  • 最大传输距离:10km*
  • 兼容线缆:单模光纤(9/125μm)
  • 监管标准:IEEE802.3z、1000BASE-LX
  • 连接器:2针 LC连接器
  • 光波波长:1,310nm
  • SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWR2310-28GT可用
  • *如果光纤或配件不足,产品性能可能无法达到标准。

SFP-SWRG-SX 配件

用于SWR系列交换机的SFP模块

  • 最大传输距离:550m (50/125μm) / 300m (62.5/125μm)*
  • 兼容线缆:多模光纤(50/125μm,62.5/125μm)
  • 监管标准:IEEE802.3z、1000BASE-SX
  • 连接器:2针 LC连接器
  • 光波波长:850nm
  • SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWR2310-28GT可用
  • *如果光纤或配件不足,产品性能可能无法达到标准。

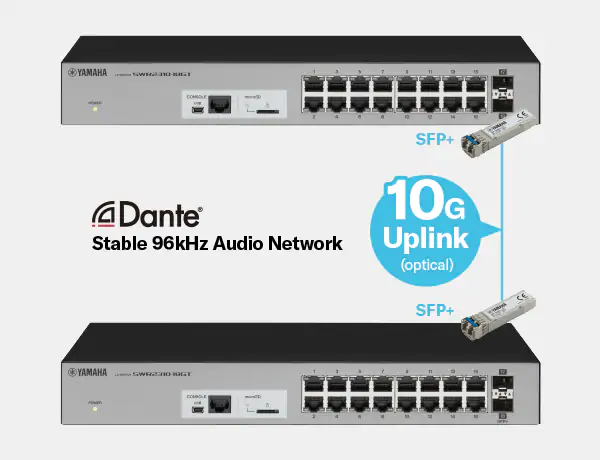

支持10Gbps的多端口型号,实现可靠的主干网性能

SWR2310

SWR2310-28GT和SWR2310-18GT交换机具有高位端口数和10G上行链路端口,可用于远距离传输多通道96 kHz数据,其设计旨在支持系统主干应用中安全、稳定的网络运行。可选购的SFP-SWRT-SR和SFP-SWRT-LR小型可插拔模块支持96 kHz音频数据的多通道可靠远距离通信,与SFP-SWRT-LR一同使用,最长传输距离可达10公里,显著提高了商业安装、剧院、体育场馆以及其他大型安装应用的性能、可靠性和灵活性。

一键式Dante优化

Yamaha SWR2310

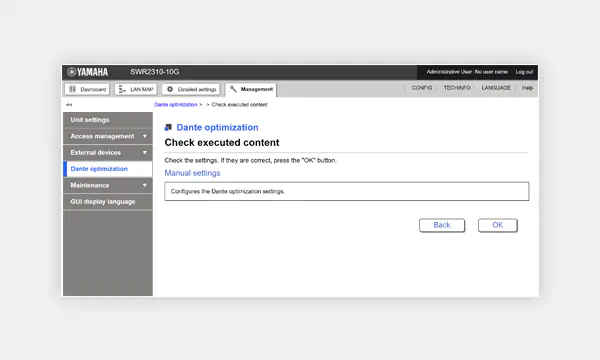

在基于网页的GUI中点击“Dante optimization”按钮,SWR系列交换机的IGMP和QoS设置即可自动为Dante网络操作进行优化。这些网络设置在简单的系统中并不重要,但正确的配置对于确保大型Dante网络的稳定性至关重要。

智能安全管理

SWR2310

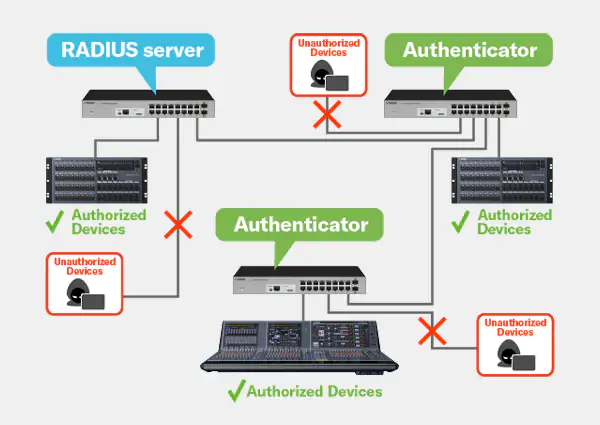

增强SWR2310系列中所含的VLAN功能是内置RADIUS服务器*的功能。通过将一个交换机设置为RADIUS服务器并将其他交换机与之连接,可以有效阻止未经授权的网络访问,增强安全性,即使在复杂的大规模安装中也是如此。通过基于网页的GUI,可以快速方便地设置设备身份验证。

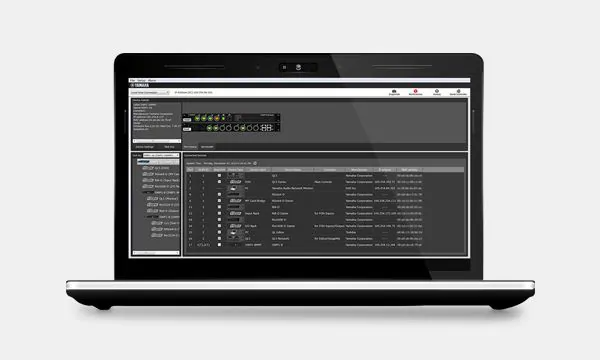

网络可视化和智能管理(Yamaha LAN Monitor)

Yamaha SWR2310

有效的Dante网络管理取决于一系列参数,如网络流量、交换机状态和单个Dante设备信息。专用的Yamaha LAN Monitor电脑应用程序以全面的单画面视图提供了与SWP/SWR系列交换机一起使用时所有必要参数。我们将这种类型的图形称为“网络可视化”。您甚至可以以快照方式记录常规的网络状态,并设置警报以警告是否更改了任何参数,从而快速、轻松地识别和解决问题。只需单击即可从Yamaha LAN Monitor启动Dante Controller应用程序,实现在单个计算机上提供完整的Dante网络解决方案。

可选配件,实现灵活的系统设计和安装

SWR系列提供了多种可选配件,包括机架式和壁挂式支架,便于在不同位置安装,另有SFP模块可供选择,可用于远程通信,以实现灵活的整体系统设置和安装。以下列表展示了每款SWR交换机型号可用的配件。

配件 →
配件 ↓
RK-SWR
(Rack-mount)
WK-SWR
(Wall-mount)
SFP-SWRG-SX
(SFP模块)
SFP-SWRG-LX
(SFP模块)
SFP-SWRT-SR
(SFP+ 模块)
SFP-SWRT-LR
(SFP+ 模块)
DAC-SWRT-1M
(直连线缆)
DAC-SWRT-3M
(直连线缆)
SWR2310-28GT
SWR2310-18GT
SWR2310-10G
SWR2311P-10G
SWR2100P-10G
SWR2100P-5G

* Rack-mount brackets are included in SWR2310-18GT / SWR2310-28GT

  • Yamaha SWR2310

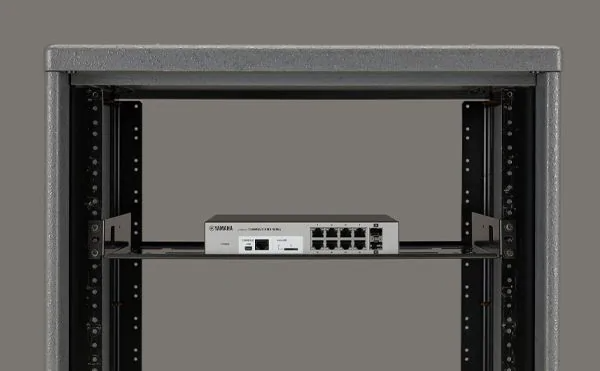

Rack-mount installation (SWR2310-10G + RK-SWR)

  • Yamaha SWR2310

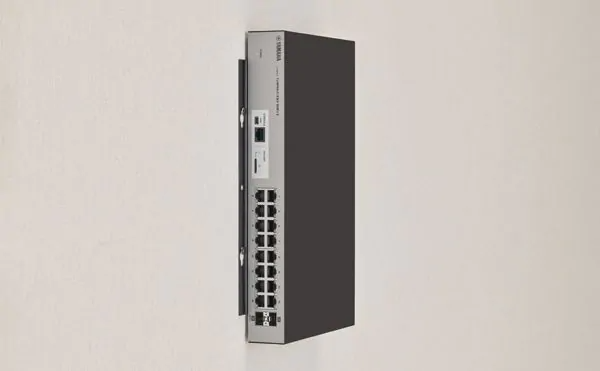

Wall-mount installation (SWR2310-18GT + WK-SWR)

* With WK-SWR the unit is mountable on the wall or ceiling with a height of 2m or less

* Do not install with the LAN ports facing upward or downward

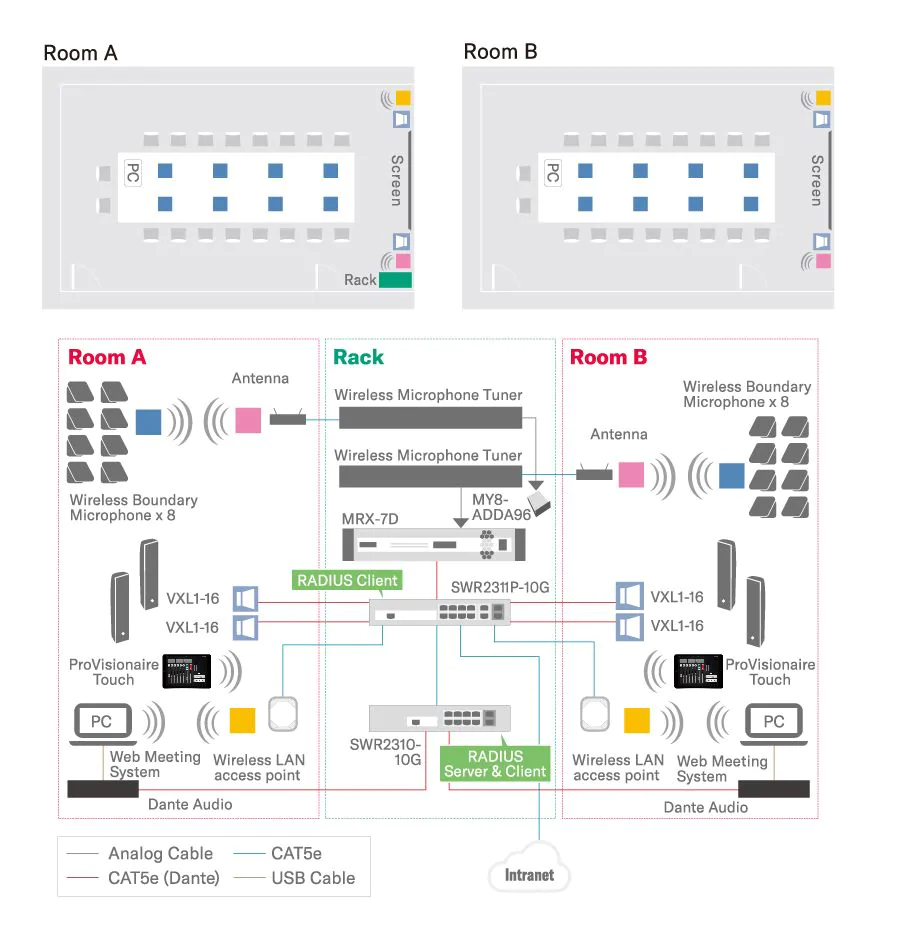

-这个应用于会议室的示例系统包括远程会议系统、数字信号处理器,此功能可以与远程区域共享会议。

- 通过涵盖输入到输出的网络,管理操作的效率得到改善,例如通过一台电脑即可对设置更改、故障排除等进行管理。

- 该系统的设计旨在为会议提供最佳的声音,利用VXL1-16P提供的出色投射,确保房间后面有足够的音量和清晰度。

- 通过将一台交换机设置为RADIUS服务器并关联其他交换机,可以有效阻止未经授权的网络访问,提升安全性。

Yamaha SWR2310
SWR2310-28GT SWR2310-18GT SWR2310-10G
LAN端口 Standard IEEE 802.3 (10BASE-T/100BASE-TX/1000BASE-T) IEEE 802.3 (10BASE-T/100BASE-TX/1000BASE-T) IEEE 802.3 (10BASE-T/100BASE-TX/1000BASE-T)
端口数 24 16 8
通讯模式 自动协商 自动协商 自动协商
接口类型 RJ-45 RJ-45 RJ-45
极性 自动检测直线/十字或固定在直线上 自动检测直线/十字或固定在直线上 自动检测直线/十字或固定在直线上
SFP+ 端口 标准 IEEE 802.3z (1000BASE-SX/ 1000BASE-LX), IEEE 802.3ae (10GBASE-SR/ 10GBASE-LR) IEEE 802.3z (1000BASE-SX/ 1000BASE-LX), IEEE 802.3ae (10GBASE-SR/ 10GBASE-LR) -
端口数 4 2 -
SFP端口 标准 - - IEEE 802.3z (1000BASE-SX/ 1000BASE-LX)
端口数 - - 2
调音台端口 标准 RS-232C, USB 2.0 RS-232C, USB 2.0 RS-232C, USB 2.0
接口类型 RJ-45, USB mini-B(5针) RJ-45, USB mini-B(5针) RJ-45, USB mini-B(5针)
数据传输速度 9600 bit/s 9600 bit/s 9600 bit/s
microSD卡槽 标准 microSD/microSDHC(不支持microSDXC) microSD/microSDHC(不支持microSDXC) microSD/microSDHC(不支持microSDXC)
文件系统 FAT/FAT32 FAT/FAT32 FAT/FAT32
指示灯 POWER、microSD、STACK ID、LAN端口(LINK/ACT、SPEED)、SFP+ 端口(LINK/ACT、SPEED) POWER、microSD、LAN端口(LINK/ACT、SPEED)、SFP+ 端口(LINK/ACT、SPEED) POWER、microSD、LAN端口(LINK/ACT、SPEED)、SFP端口(LINK/ACT、SPEED)
MAC地址 在设备顶部面板上的产品标签中指示 在设备顶部面板上的产品标签中指示 在设备顶部面板上的产品标签中指示
操作环境 环境温度:0–50 °C,环境湿度15–80%(无凝结) 环境温度:0–50 °C,环境湿度15–80%(无凝结) 环境温度:0–50 °C,环境湿度15–80%(无凝结)
存储环境 环境温度:-20-60 °C,环境湿度10-90%(无凝结) 环境温度:-20-60 °C,环境湿度10-90%(无凝结) 环境温度:-20-60 °C,环境湿度10-90%(无凝结)
电源电压,频率 AC100 – 240V, 50/60 Hz AC100 – 240V, 50/60 Hz AC100 – 240V, 50/60 Hz
最大功耗 25.2 W 19.0 W 11.7 W
外形尺寸 W 440 mm 330 mm 220 mm
H 44 mm 43.5 mm 40.5 mm
D 300 mm 200 mm 250 mm
重量 3.9 kg 2.1 kg 1.7 kg
附件 使用说明书、电源线(3爪)、电源线夹、支脚、19寸机架安装硬件和螺丝 使用说明书、电源线(3爪)、电源线夹、支脚、19寸机架安装硬件和螺丝 使用说明书、电源线(3爪)、电源线夹、支脚
名称 系统 大小 最近更新
SWR2310 Firmware V2.04.17 50.5MB 2024-07-11
Yamaha LAN Monitor V1.9.3 for Mac 13/12/11/10 (Intel/M1/M2) Mac 16.6MB 2024-01-17
Yamaha LAN Monitor V1.9.3 for Windows Win 27.2MB 2024-01-17
Yamaha Network USB serial Driver V1.0.1 for Win 10/8.1/7 Win 4.3MB 2018-07-09
SWR2310

SWR Series Brochure

名称 中文 English
DAC-SWRT-3M, DAC-SWRT-1M Owner's Manual [3.8MB]
SFP-SWRG-SX, SFP-SWRG-LX Owner's Manual [771KB]
SFP-SWRT-SR, SFP-SWRT-LR Owner's Manual [765KB]
SWR2310-28GT/18GT/10G Command Reference [1.2MB]
SWR2310-28GT/18GT/10G Owner’s manual [7.9MB] [8.9MB]
Yamaha LAN Monitor Mac User Guide [5.5MB]
Yamaha LAN Monitor Win User Guide [2.9MB]
Yamaha Network USB Serial Driver Installation Guide [143KB]
名称 English English
CAD Data (RK-SWR) [15KB]
CAD Data (SWR2310-10G, SWR2310-18GT, SWR2310-28GT) [480KB]
CAD Data (WK-SWR) [28KB]
Data Sheet (SWR2310-10G/18GT/28GT, RK-SWR, WK-SWR, SFP-SWRG-SX, SFP-SWRG-LX, SFP-SWRT-SR, SFP-SWRT-LR, DAC-SWRT-3M, DAC-SWRT-1M) [5.6MB]
RK-SWR Dimensions [97KB]
SWR2310 Technical Data [8.9MB]
SWR2310-10G, SWR2310-18GT, SWR2310-28GT Dimensions [349KB]
WK-SWR Dimensions [14KB]

SWR2310系列技术数据

  • Masafumi Ito

在线页面介绍SWR2310系列基本功能和Web GUI的详细信息。

SWR2310

这些页面介绍Dante的基本信息,重点将聚焦以下四个关键词:“高品质”、“简单”、“可扩展”和“安全”。让初学者也能轻松理解Dante。

本指南将聚焦网络设计,而不是单个产品和Dante网络的基本规范。

本软件主要聚焦于SWP2、SWP1和SWR系列,同时支持其他一部分雅马哈交换机、路由器和无线AP,但功能有限。本软件会查找到一部分第三方交换机,但这些交换机不会被控制。

使用第2层协议,无需处理IP地址。只要在计算机上选择正确的网络接口,交换机和Dante设备就会自动被发现。

是的,可以在Yamaha LAN Monitor的“Device Settings”中进行命名。

不能,软件只监视Dante设置,如使用的带宽、延迟和采样率。可以在同一台计算机上使用Dante Controller软件编辑Dante设备设置。

一些支持Dante的设备,如Yamaha CL系列、QL系列和R系列在Yamaha LAN Monitor的Connected Devices列表中注册了两次。这是正常情况,因为这些设备有2个MAC地址:一个用于Dante端口,另一个用于设备管理。

启动Yamaha MTX-MRX Editor软件,或向MCP1发送PING命令,然后按下Yamaha LAN monitor的Connected Devices列表中的Update按钮。MCP1将被发现并显示。

RADIUS(远程用户拨号认证服务 )是用于用户身份验证的网络协议之一。RADIUS身份验证系统由三个元素组成:RADIUS服务器、RADIUS客户端和用户。RADIUS客户端在接收到要访问的用户身份验证请求时,将用户的信息传输到RADIUS服务器。作为对身份验证请求的响应,RADIUS服务器进行身份验证并决定是否允许用户访问。通过使用交换机的RADIUS服务器功能,无需额外的RADIUS服务器就可以使用身份验证功能。

Mac认证,Web认证和IEEE802.1X认证可与RADIUS服务器功能一起使用。 通过将它们设置到每个端口即可一起使用。

可以使用任何端口,但请确保启用要连接的端口的身份验证功能才能使用身份验证功能。授权设备可以通过端口进行通信。

将所有交换机设置为RADIUS客户端,并将RADIUS服务器功能设置到其中一个交换机中。被授权到服务器的注册设备信息将连接到服务器。

可以。设置RADIUS服务器功能和客户端功能。

以下L2智能系列交换机支持RADIUS服务器功能:SWR2311P-10G和SWR2310。
