SWP2

实现Dante适配优化和网络可视化

以往需要IT技术人员才能完成的复杂的网络交换机设置,如今每位用户都能轻松完成。仅需简单的交换机设置,即可使SWP系列网络交换机实现Dante操作的优化服务,专用的Windows应用程序为广泛的监听和控制实现“网络可视化”。

开发自1995年

雅马哈于1995年开启路由器业务,如今已在日本的中小型企业和SOHO网络市场占据了重要的份额。与雅马哈路由器/防火墙相连接的千兆L2交换机诞生于2011年,它大大减少了网络设置、维护和管理工作量。

简单的设置,全面的网络监控,轻松进行故障排除

SWP系列是专为声音安装和现场声音网络而设计,具有简单的DIP开关进行Dante优化,也可通过计算机应用程序进行全面的图形接口。SWP2系列支持10千兆以太网,即便是Dante网络的采样率设置为96kHz时,也无需担心带宽不够。SWP2系列网络交换机的诞生是为了给我们的客户提供更简单的解决方案,使他们可以放心地操作,无需任何特别的网络技术。

精炼的雅马哈解决方案

雅马哈专业音响是全球知名的音响行业供应商,旨在为用户提供创新、高品质的解决方案。雅马哈的产品线包含具有世界标准的调音台、采用行业领先DSP技术的信号处理器、基于节能驱动技术的功率放大器以及适用于现场扩声到商业安装的各种扬声器。SWP系列网络交换机是专业音频市场一直在等待的解决方案,它实现了IT和雅马哈自有的专业音频专有技术之间的理想平衡。




SWP2

实现Dante适配优化和网络可视化

所示颜色和饰面可能与实际产品不同。某些型号可能在某些地区无售。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

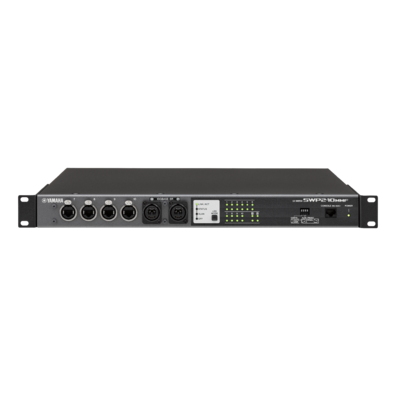

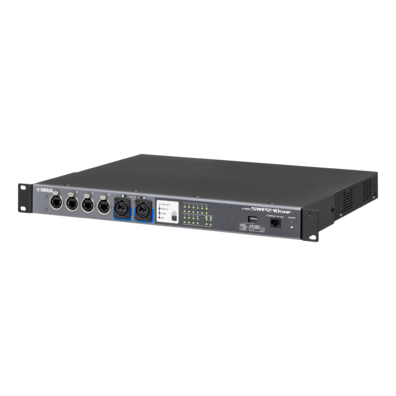

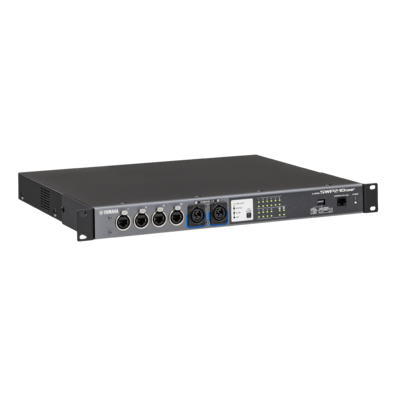

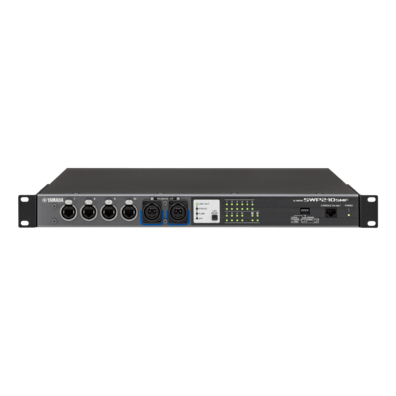

SWP2-10SMF 网络交换机

L2交换机

SWP2系列L2交换机是Dante 96kHz网络系统的理想之选。它具有10个以太网端口和两个单模光纤端口。

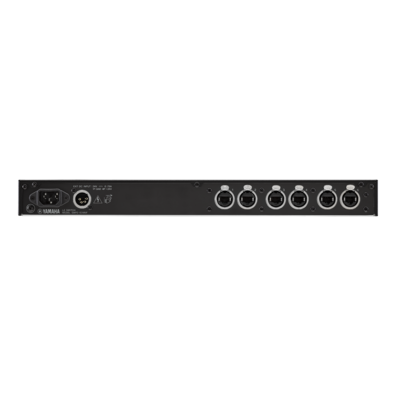

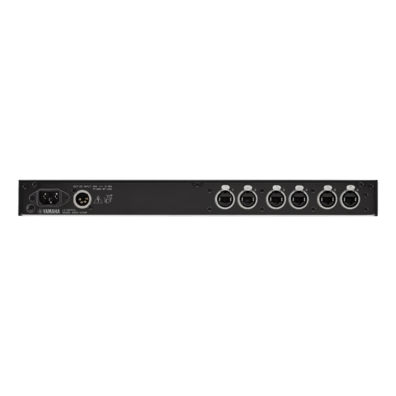

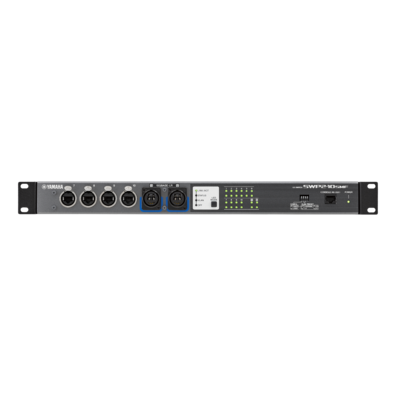

  • 以太网端口:前面板4个 / 背面板6个
  • 单模光纤端口:前面板2个
  • 规格尺寸(WxHxD):480 x 44 x 362 mm (18.9" x 1.7" x 14.2")
  • 净重:4.6 kg(10.1 lbs)

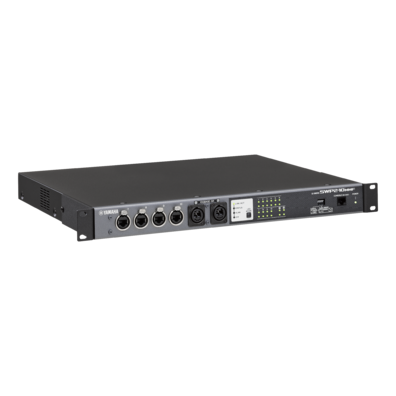

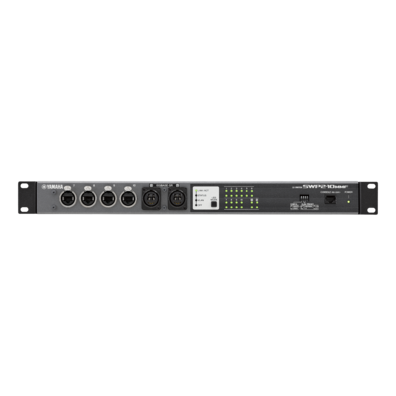

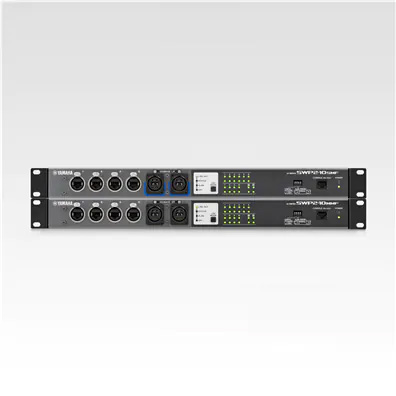

SWP2-10MMF 网络交换机

L2交换机

SWP2系列L2交换机是Dante 96kHz网络系统的理想之选。它具有10个以太网端口和两个多模光纤端口。

  • 以太网端口:前面板4个 / 背面板6个
  • 多模光纤端口:前面板2个
  • 规格尺寸(WxHxD):480 x 44 x 362 mm (18.9" x 1.7" x 14.2")
  • 净重:4.6 kg(10.1 lbs)

易于设置,全面的网络可视化

SWP2

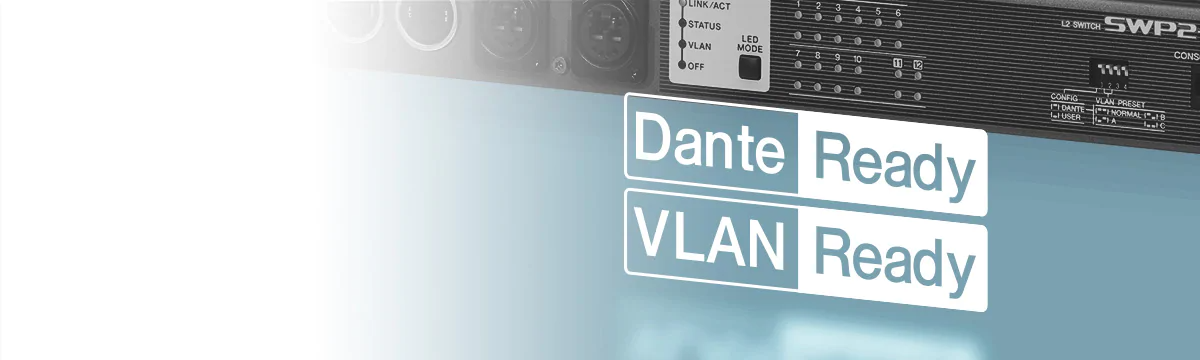

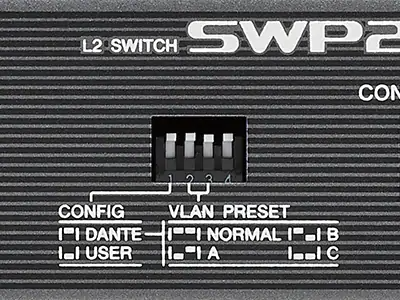

通过DIP交换机实现Dante适化

DIP Switch Dante Optimization

简单的Dante网络在设置和操作上并不困难,但随着网络不断复杂,交换机需要为Dante网络的操作进行优化,从而在大程度上获得稳定性。要在智能的交换机上设置QoS、IGMP Snooping和其它参数并非易事,比起音频工程师的专业知识,还需用户具备IT技术的知识储备。现在,只需轻触一个DIP开关,SWP2系列能实现Dante适化的设置, 无需任何专业知识或培训。

3 种预设VLAN类型

3 Preset VLAN Types

一个真正高效的网络需要有能力同时处理多种服务:Dante通信、舞台接口箱和其它智能设备功能、支持数字调音台和功放控制的计算机软件等等。但是,在向同个网络中添加越多网络通信的同时,干扰和故障发生的可能性也越大。将虚拟VLAN域名用于隔离多种类型的数据是理想的解决方案,但此类设置同样需要一些IT的专业知识。SWP2系列包含了3种VLAN预设,通过一个DIP开关即可选择。另外SWP2还具有USER模式,您可以完全自定义VLAN设置。

可靠性和连接性

SWP2

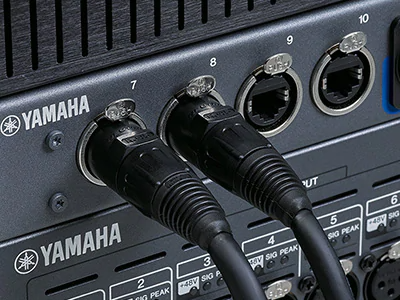

etherCON接口实现可靠的现场扩声

etherCON Connectors for Live Sound Reliability

在现场扩声应用中,可靠性必不可缺,演出不应被任何意外打断。为匹配接口,传统的网络交换机通常使用RJ45接口与相连的计算机进行连接,而SWP2系列采用了耐用、可靠的etherCON接口,能够与雅马哈CL/QL系列数字调音台和其它支持Dante的设备的etherCON接口直接兼容。

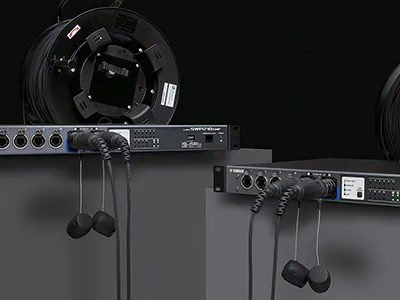

10G上行光纤和网络冗余支持

10G uplink Optical Fiber, Network Redundancy Support

SWP2系列具有10G上行光纤端口,即便是Dante网络的采样率设置为96 kHz时,也无需担心带宽不够。随着96kHz Dante网络系统的发展,该解决方案也具有可扩展性。SWP2-10MMF包括支持多模光纤的opticalCON接口,SWP2-10SMF包括支持单模光纤的opticalCON接口。多模和单模模式都支持长距离传输。MMF型号的传输距离最远可达300米,SMF型号的传输距离长达10公里。可添加SWP2系列使两条光缆进行冗余连接。生成树协议(MSTP)也支持冗余连接。

SWP2

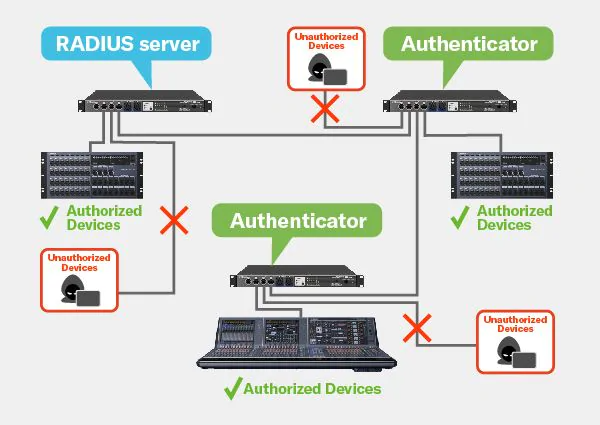

智能安全管理

Intelligent Security Management

增强SWR2310系列中所含的VLAN功能是内置RADIUS服务器*的功能。通过将一个交换机设置为RADIUS服务器并将其他交换机与之连接,可以有效阻止未经授权的网络访问,增强安全性,即使在复杂的大规模安装中也是如此。通过基于网页的GUI,可以快速方便地设置设备身份验证。

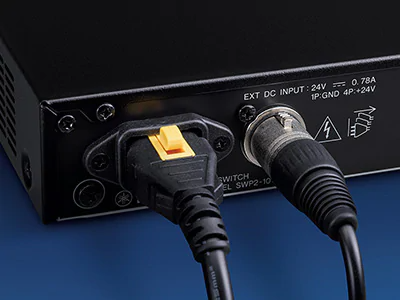

用于电源冗余的EXT DC INPUT

EXT DC INPUT for Power Supply Redundancy

除了具有标准的AC IN接口外,SWP系列交换机还具有XLR-4-32型EXT DC INPUT接口。+提供给EXT DC INPUT接口的+24V DC提供冗余电源,当交流电源出现问题时,可以保持设备运行。为进一步提高可靠性,AC接口为锁定型(V型锁),将意外断开的可能性降至最低。

网络可视化的优势

SWP2

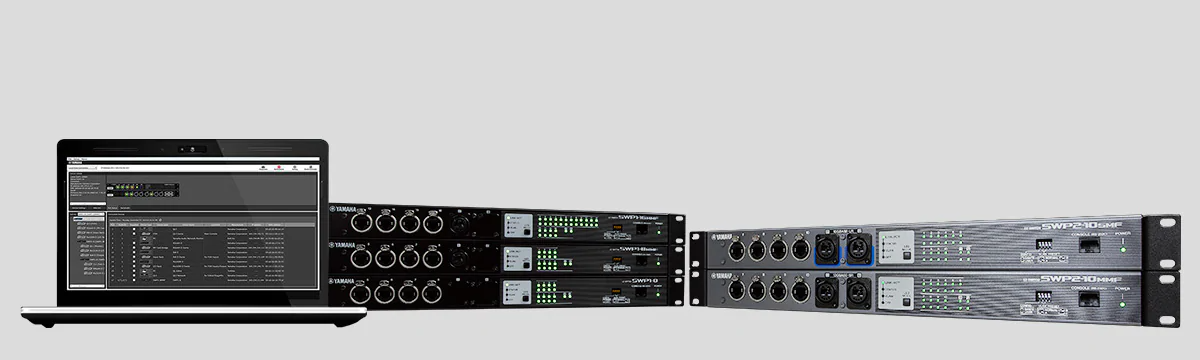

有效的Dante网络管理取决于一系列参数,如网络流量、交换机状态和单个Dante设备信息。专用的Yamaha LAN Monitor应用程序以全面的单画面视图提供了与SWP/SWR系列交换机一起使用时所有必要参数。我们将这种类型的图形称为“网络可视化”。您甚至可以以快照方式记录常规的网络状态,并设置警报以警告是否更改了任何参数,从而快速、轻松地识别和解决问题。只需单击即可从Yamaha LAN Monitor启动Dante Controller应用程序,实现在单个计算机上提供完整的Dante网络解决方案。

SWP2-10MMF SWP2-10SMF
LAN端口数量(1000BASE-T/100BASE-TX/10BASE-T、etherCON接口) 10 10
SFP+端口数(10GBASE-SR,opticalCON DUO接口) 2 0
SFP+端口数(10GBASE-LR,opticalCON DUO接口) 0 2
调音台端口 1 (RJ-45) 1 (RJ-45)
自动适应
自动MDI/MDI-X
DIP开关 CONFIG, VLAN PRESET CONFIG, VLAN PRESET
指示灯 正面:POWER、LED MODE×4、PORT×10×2*、SFP+ ×2×2 正面:POWER、LED MODE×4、PORT×10×2*、SFP+ ×2×2
工作温度 0到40°C 0到40°C
存储温度 -20到60°C -20到60°C
电源(交流输入插座) AC100V至240V,50/60Hz,内部电源(无电源开关),电源插座:锁定型 AC100V至240V,50/60Hz,内部电源(无电源开关),电源插座:锁定型
电源(外部直流输入插座) DC24V±2V,0.78A,XLR-4-32型接口 DC24V±2V,0.78A,XLR-4-32型接口
最大功耗 21W, 0.35A 21W, 0.35A
散热 18.5 kcal/h 18.5 kcal/h
主机材质 金属外壳,无风扇 金属外壳,无风扇
有害物质管理 符合RoHS标准 符合RoHS标准
外形尺寸 W 480 mm 480 mm
H 44 mm 44 mm
D 362 mm 362 mm
重量 4.5 kg(含随机附件) 4.5 kg(含随机附件)
附件 电源线、使用说明书 电源线、使用说明书
选项 PA-700(电源适配器) PA-700(电源适配器)
  • * LED MODE按钮允许PORT指示灯在LINK/ACT-SPEED、STATUS或VLAN中切换。

接口规格

端口 格式 电平 接口
1-10 *1 IEEE802.3 10BASE-T/100BASE-TX/1000BASE-T etherCON CAT5e
11,12 *2 IEEE802.3ae 10GBASE-SR 10GBASE-LR *3 opticalCON
CONSOLE (RS-232C) - RS-232C RJ-45 *4
EXT DC INPUT - - XLR-4-32 型 *5

*1 这些端口支持AutoMDI/MDI-X
*2 合格线缆:
SWP2-10MMF:GI型多模光纤线,芯直径/外层直径比为50μm/125μm。
最大线缆长度:300 m
SWP2-10SMF:SM型单模光纤线,芯直径/外层直径比为9μm/125μm。
最大线缆长度:10 km
*3 10GBASE-SR: SWP2-10MMF, 10GBASE-LR: SWP2-10SMF
*4 关于针脚分配,请参阅接口的针脚分配
*5 针脚4=+24VDC,针脚1=GND,针脚2和3=N.C.
外部电源要求:24VDC±2V,0.78A

接口的针脚分配

CONSOLE (RS-232C)

SWP2

* 这些信号在SWP2上不使用。

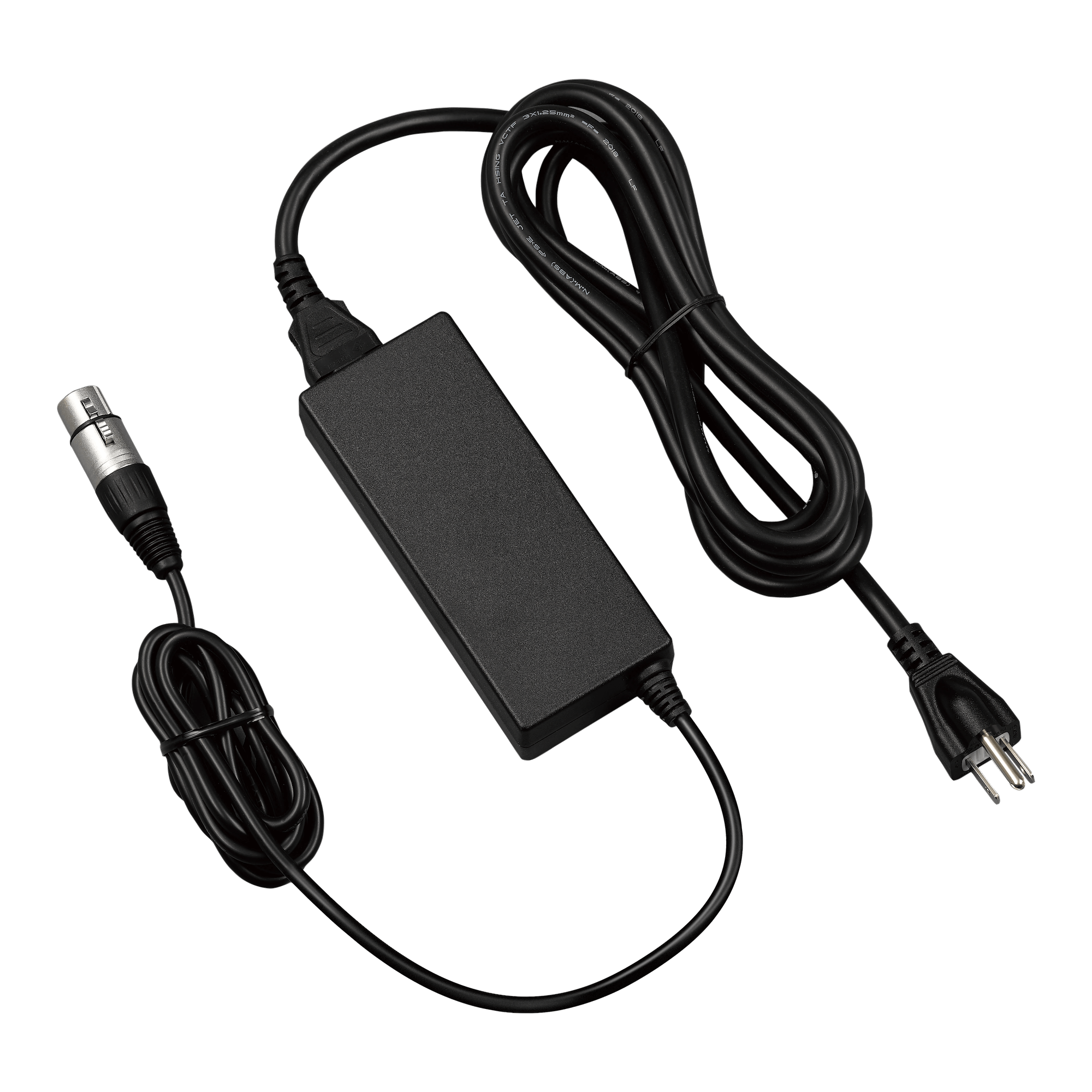

PA-700 AC 电源适配器

AC电源适配器,用于为SWP1、SWP2和RSio64-D提供冗余电源。

  • 输入电源电压:AC100-240V
  • 输出电源电压:DC24V
  • XLR4-11C类接口
  • 尺寸:139.0(W) x 31.3(H) x 58.2(D) mm *不含线缆

系统示例,实现增强的便利性和控制性

SWP2系列交换机不仅简化了音频网络系统的设计和安装,也使安装更加方便可控。

示例1:带VLAN的冗余Dante网络

SWP2

在本示例中,VLAN Preset C已在SWP2系列交换机上设置,Dante主线路分配给VLAN1,辅助线路分配给VLAN2。冗余电缆连接只需要两个交换机。

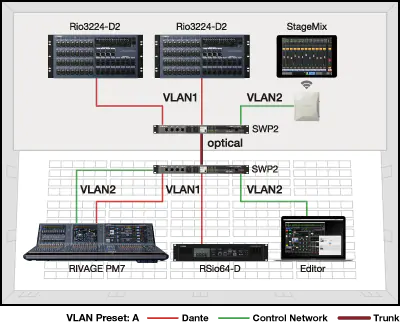

示例2:VLAN用于将控制信号与音频信号分离

SWP2

在此情况下,使用VLAN Preset A,其中VLAN1处理Dante网络,而VLAN2主机控制来自Dante音频信号的Editor或StageMix等信号,使网络更稳定。

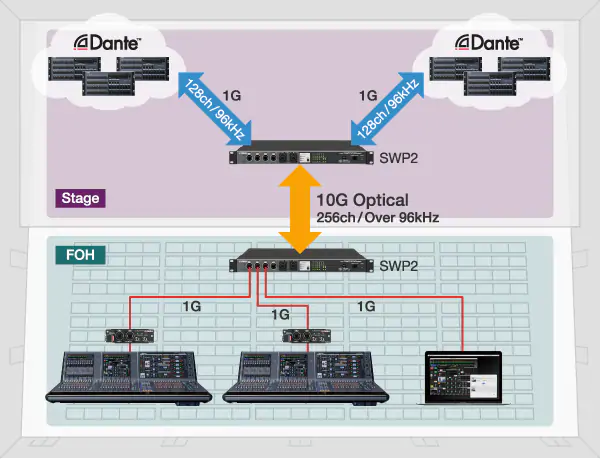

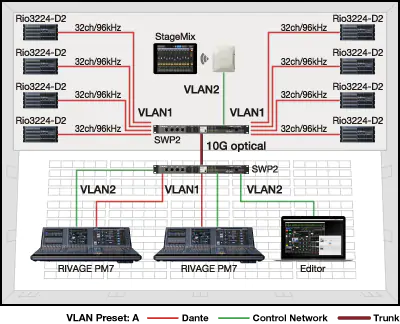

示例3:含大量通道的96kHz Dante网络系统

SWP2

SWP2系列具有10G上行光纤端口,即便是Dante网络的采样率设置为96 kHz时,也无需担心带宽不够。随着含大量通道的96kHz Dante网络系统的发展,该解决方案也具有可扩展性。

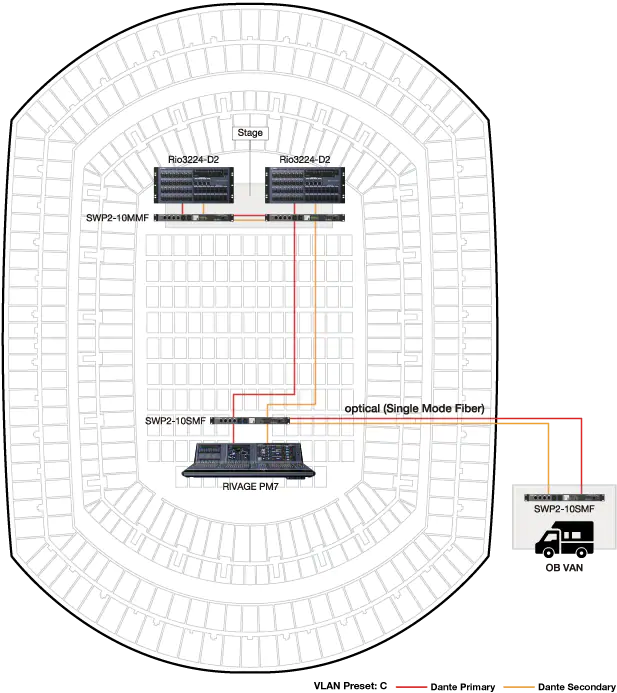

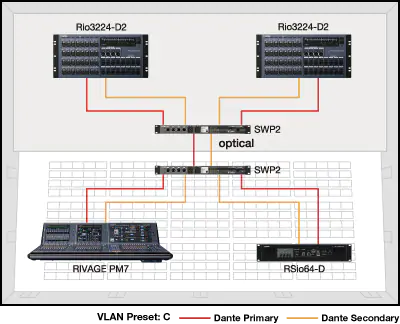

示例4:远距离连接

SWP2

在本示例中,VLAN Preset C已在SWP2-MMF和SWP2-SMF系列交换机上设置,Dante主线路分配给VLAN1,辅助线路分配给VLAN2。交换机之间的单模光纤连接可在长达10km的距离上进行可靠的数据传输。

名称 系统 大小 最近更新
SWP2 Firmware V2.03.21 - 47.4MB 2024-07-11
Yamaha LAN Monitor V1.9.3 for Mac 13/12/11/10 (Intel/M1/M2) Mac 16.6MB 2024-01-17
Yamaha LAN Monitor V1.9.3 for Windows Win 27.2MB 2024-01-17

*软件名称Yamaha Audio Network Monitor已更改为Yamaha LAN Monitor。

SWP2

SWP Series Brochure

名称 English English
PA-700 AC Adaptor Instructions [English] [2.5MB]
SWP2 Command Reference [1.1MB]
SWP2 Owner's Manual [4MB]
Yamaha LAN Monitor Mac User Guide [5.5MB]
Yamaha LAN Monitor Win User Guide [2.9MB]
Name English English
CAD Data (SWP2) [290KB]
License Agreement of Open-Source Software Used in Yamaha SWP2 Series [431KB]
SWP2 Technical Data [13.4MB]
SWP2-10MMF, SWP2-10SMF Dimensions [257KB]

SWP2系列技术数据

  • Masafumi Ito

在线页面介绍SWP2系列基本功能和Web GUI的详细信息。

SWP2

这些页面介绍Dante的基本信息,重点将聚焦以下四个关键词:“高品质”、“简单”、“可扩展”和“安全”。让初学者也能轻松理解Dante。

本指南将聚焦网络设计,而不是单个产品和Dante网络的基本规范。

SWP2-10MMF有两个光纤端口(opticalCON多模),而SWP2-10SMF有两个光纤端口(opticalCON单模)。

单模光纤模块可安装在SWP2-10SMF上,但不能安装在SWP2-10MMF上。

当在端口上检测到环路时,每个LED将亮起或闪烁。如果没有回路,LED将熄灭。

指示灯用于显示每个端口的VLAN分配。例如,如果两个指示灯都不亮,则端口将分配给VLAN 1。VLAN2仅由上部亮起为绿色的LED显示,而VLAN3由上部橙色LED显示。如果两个指示灯都亮起橙色,则表示端口用作中继。

它提供给经过培训的It工程师使用:正常使用时不需要。它提供了一个命令行界面(CLI),通过串行线缆管理和配置交换机。但为了快速设置,可以使用前面板DIP开关,而web浏览器界面则提供了一种便捷的附加方式来进入交换机设置。

24V,1A。针脚4=热,针脚1=GND

不能以SWP1相同的方式对SWP2系列交换机进行初始化。您可以使用Web GUI或CLI初始化SWP2。有关更多信息,请参阅SWP2的使用说明书。

不可以。如果设备具有相同的传输系统,则它们可以相互连接。SWP2-10MMF和SWP2-10SMF分别兼容10GBASE-SR和10GBASE-LR,SWP1兼容1000BASE-SX。

SWP2-10MMF支持GI型多模光纤电缆,芯径约为50μm,包层直径约为125μm。设备之间的最大长度为300 m。

SWP2-10SMF支持SM型单模光纤电缆,芯径约为9μm,包层直径约为125μm。设备之间的最大长度为10 km。

“DANTE”模式已针对DANTE音频网络进行了优化。换句话说,诸如EEE、QoS和IGMP Snooping等设置是为Dante自动设置的。将“DANTE”模式与“VLAN PRESETS”结合使用可用于调用方便的配置。这些是出厂预设,每次重新启动后都会重新调用。

“USER”模式存储交换器的设置,这些设置可自由编辑。例如,使用DANTE VLAN PRESET开始,导出配置文件,切换到USER模式,加载配置文件,然后编辑VLAN分配。即使断电后,这些设置也会被记住。

请注意,DANTE和USER是完全不同的模式。不仅对于交换机配置,如管理员密码和IP地址等其他设置也不会在它们之间共享。

最多可以定义255个介于2到4094之间的VLAN ID,默认VLAN1除外。

VLAN PRESET B使用两个etherCON/RJ45端口作为“Trunk”端口,以及光纤端口。通过USER CONFIG,任何端口都可以用作“Trunk”。

可以,链路聚合提供VLAN Preset Normal A和B。但是,这种类型的冗余确实会在线缆故障后导致Dante网络中出现短暂的音频丢失,因此建议在关键应用中使用单独的主Dante和Secondary Dante网络。您还可以在每个独立的主网络和辅助网络上使用链路聚合。

使用可通过Yamaha LAN Monitor软件访问的Web GUI。

VLAN PRESETS不适合在生成树网络中使用,尽管可以通过命令行界面(CLI)编辑它们以支持生成树。

可以,但建议在整个网络中使用雅马哈交换机,以获得更稳定的环境和更好的网络监控设施。链路聚合和生成树等特性可能与其他交换机不完全兼容。

支持。但是为了实现稳定的Dante网络,它在DANTE配置模式下被禁用。

支持。它已经过正确设置,以便在DANTE CONFIG模式下与Dante一起使用。

提供。它在DANTE CONFIG模式下启用。但是请注意,它在Preset A和B的VLAN 2上被禁用,因为VLAN 1是为Dante网络设计的,而VLAN 2是为这些预设上的其他网络数据设计的。

可以。它在DANTE CONFIG模式下为Dante设置的VLAN上启用。如果连接了SWP2和SWP1系列等多个单元,其中一个将自动被选为Querier。

有。如果发现任何环路,它将被自动阻止。

默认情况下,交换机设置为DHCP。在没有DHCP服务器的Dante网络中,它将默认使用169.254.*.*范围内的IP地址。与Dante设备相同,交换机不依赖于管理软件(Yamaha LAN Monitor)发现的IP地址。如果需要,可以为交换机分配静态IP地址。

不可以。它可以作为客户端,但不能作为服务器。

Web GUI可以受密码保护,用于阻止对设置进行未被授权的更改。

端口关闭、ACL(访问控制列表)和端口身份验证可用于防止不必要的访问。

本软件主要聚焦于SWP2、SWP1和SWR系列,同时支持其他一部分雅马哈交换机、路由器和无线AP,但功能有限。本软件会查找到一部分第三方交换机,但这些交换机不会被控制。

使用第2层协议,无需处理IP地址。只要在计算机上选择正确的网络接口,交换机和Dante设备就会自动被发现。

不能直接配置。该软件主要用于网络监控。但是,该软件提供了访问Web GUI的捷径,可用于编辑交换机设置。

可以,刻在Yamaha LAN Monitor的“设备设置”中命名。

并不容易。唯一的机会是将开关配置保存为.txt文件并进行编辑。只有有经验的程序员才可尝试。

不可以,只能用于监视Dante设置,如使用的带宽、延迟和采样率。Dante Controller软件可以在同一台计算机上用于编辑Dante设备的设置。

是否可以保存日志文件以进行故障排除?

一些支持Dante的设备,如Yamaha CL系列、QL系列和R系列在Yamaha LAN Monitor的Connected Devices列表中注册了两次。这是正常情况,因为这些设备有2个MAC地址:一个用于Dante端口,另一个用于设备管理。

按下“快照”图标可记住已连接设备的当前状态。如果状态发生变化(如果新设备加入网络或设备离开网络),软件将通知用户。新设备将以蓝色高亮显示,而丢失的设备将以红色高亮显示。这将使故障排除变得简单快捷。如果重新配置网络,请再次按快照图标进行重置。

启动Yamaha MTX-MRX Editor软件,或向MCP1发送PING命令,然后按下Yamaha LAN monitor的Connected Devices列表中的Update按钮。MCP1将被发现并显示。

没有通过Web GUI设置登录交换机的用户名和密码。

这是因为这些端口将被分配给链路聚合组,而Web GUI当前不支持对链路聚合组的编辑。在这种情况下,请使用命令行界面禁用组,然后通过Web GUI更改VLAN设置。

SWP2在自身通电期间将保留时钟时间。如果您想更精确地保存时间,请使用NTP服务器并将SWP2设置为其的客户端。

RADIUS(远程用户拨号认证服务 )是用于用户身份验证的网络协议之一。RADIUS身份验证系统由三个元素组成:RADIUS服务器、RADIUS客户端和用户。RADIUS客户端在接收到要访问的用户身份验证请求时,将用户的信息传输到RADIUS服务器。作为对身份验证请求的响应,RADIUS服务器进行身份验证并决定是否允许用户访问。通过使用交换机的RADIUS服务器功能,无需额外的RADIUS服务器就可以使用身份验证功能。

Mac认证,Web认证和IEEE802.1X认证可与RADIUS服务器功能一起使用。 通过将它们设置到每个端口即可一起使用。

可以使用任何端口,但请确保启用要连接的端口的身份验证功能才能使用身份验证功能。授权设备可以通过端口进行通信。

将所有交换机设置为RADIUS客户端,并将RADIUS服务器功能设置到其中一个交换机中。被授权到服务器的注册设备信息将连接到服务器。

可以。设置RADIUS服务器功能和客户端功能。

以下L2智能系列交换机支持RADIUS服务器功能:SWR2311P-10G和SWR2310
