SWR2100P

带PoE的简易L2网络交换机

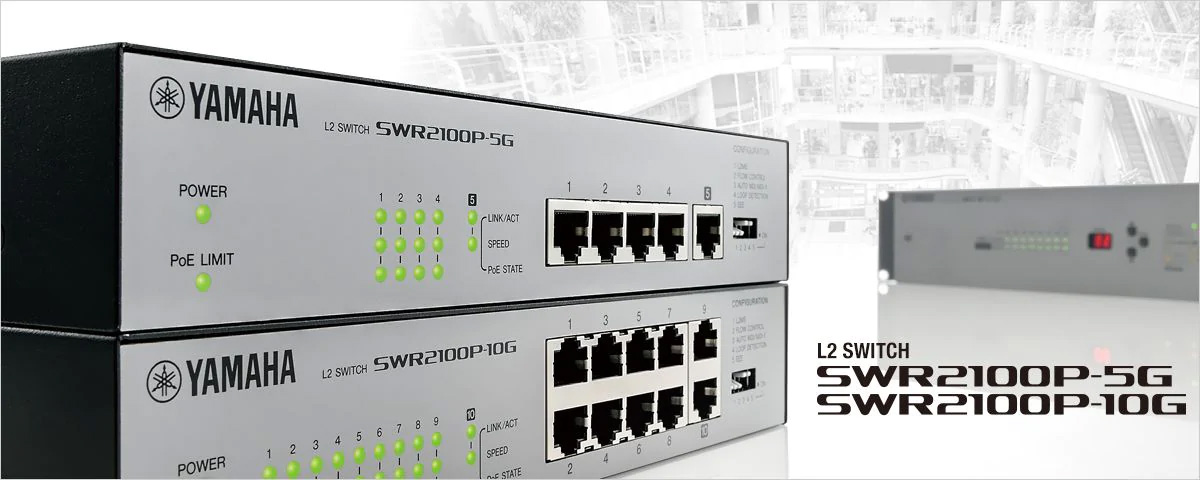

雅马哈利用其在IT和专业音响领域的知识注入“SWR2100P系列”简易L2交换机,该交换机针对网络音频安装进行了优化。该交换机可利用“Yamaha LAN Monitor”这一专用的电脑应用程序,为全面的监视和控制实现“网络可视化”。




SWR2100P

带PoE的简易L2网络交换机

所示颜色和饰面可能与实际产品不同。某些型号可能在某些地区无售。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

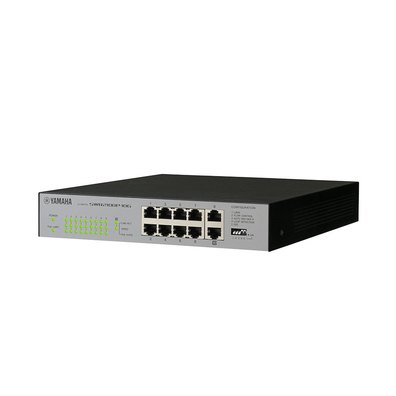

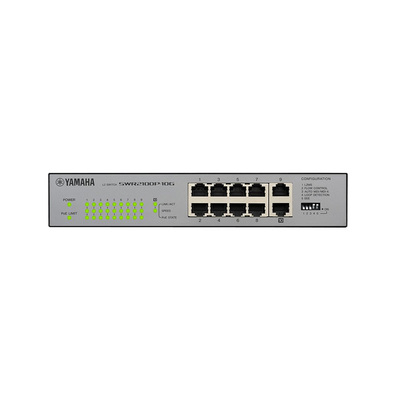

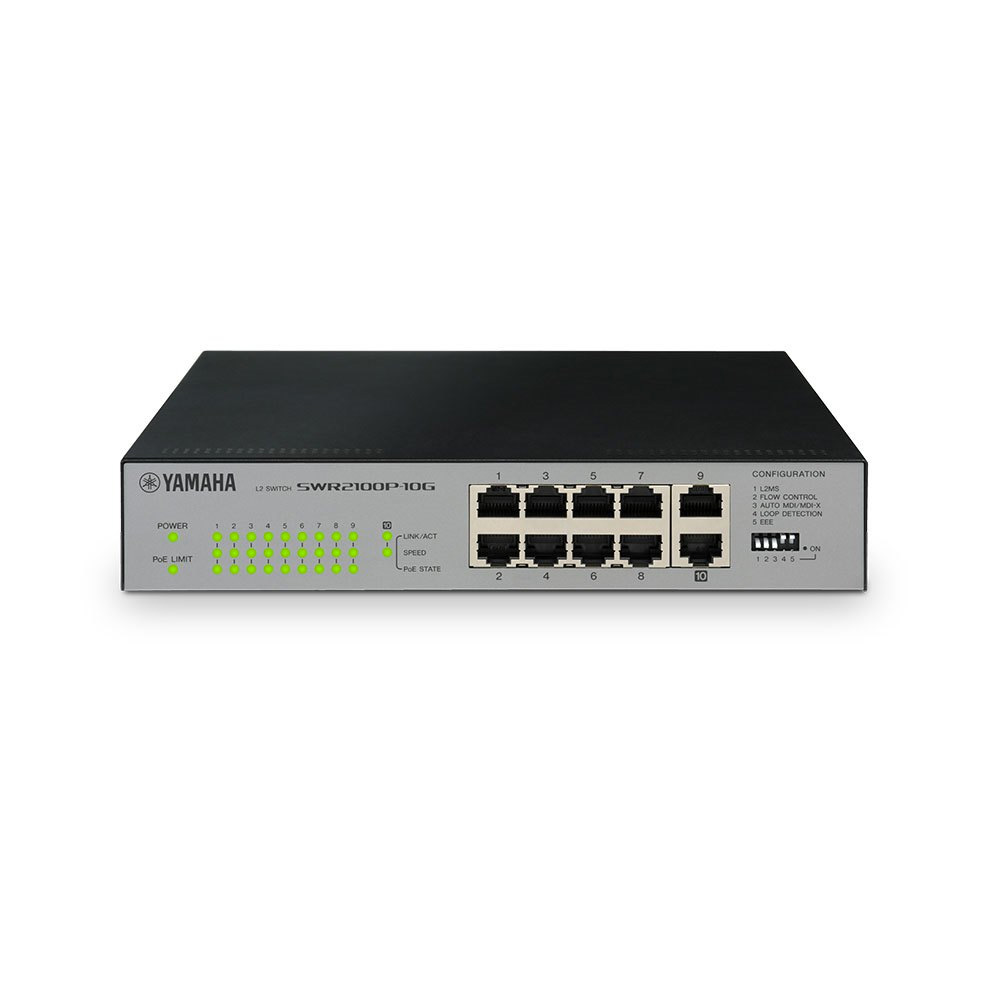

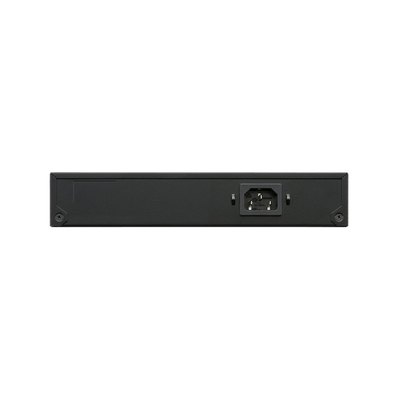

SWR2100P-10G 网络交换机

L2交换机

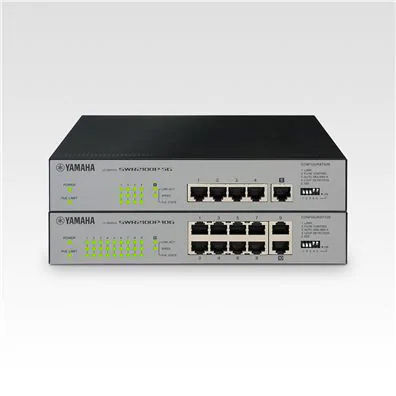

SWR2100P系列网络交换机配有10个RJ45端口。

  • PoE电源可用端口:1-9 / 上行链路端口:9个端口
  • 每个符合PoE标准的端口可提供最高30W(所有端口70W)

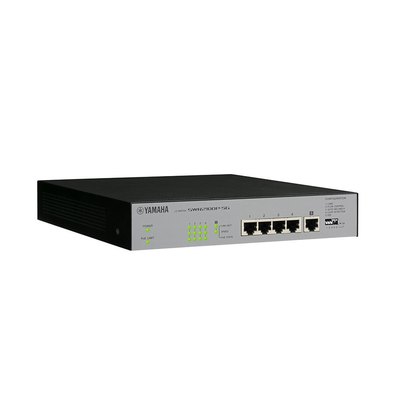

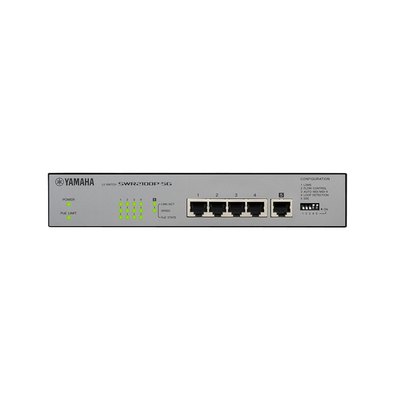

SWR2100P-5G 网络交换机

L2交换机

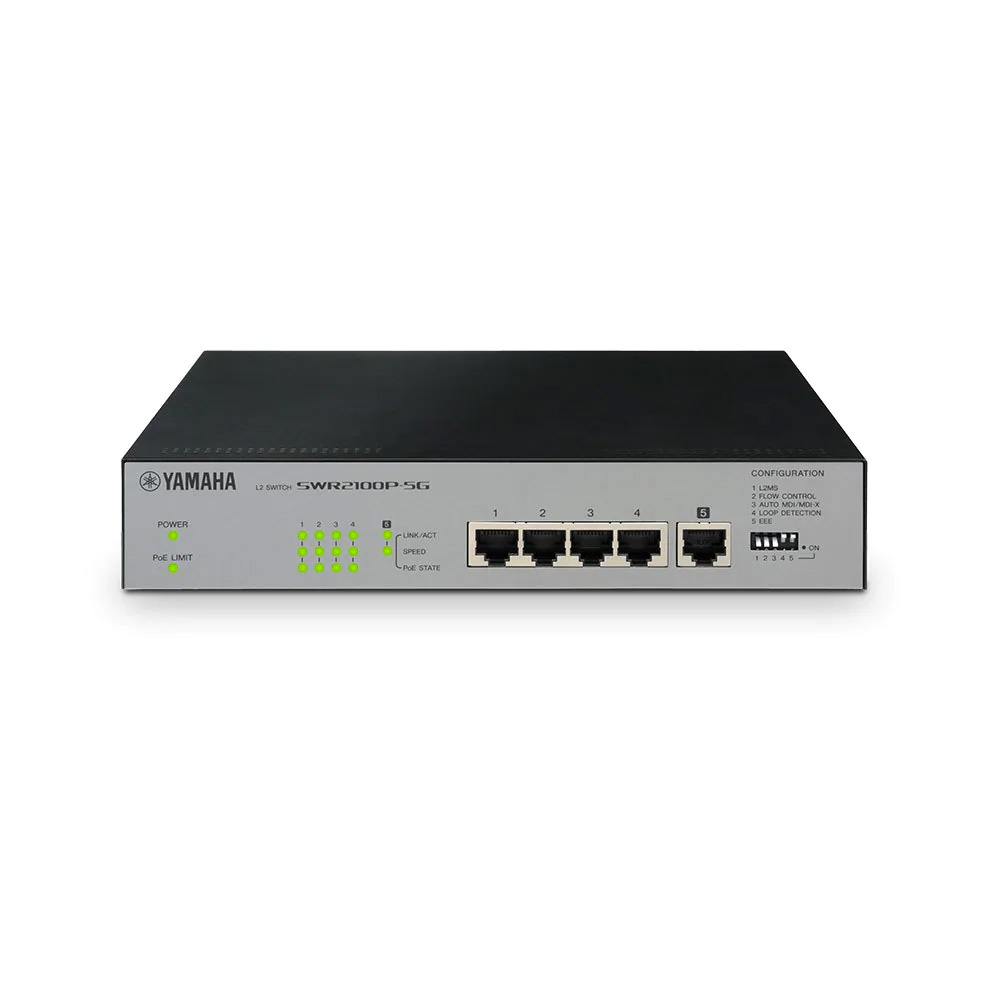

SWR2100P系列网络交换机配有5个RJ45端口。

  • PoE电源可用端口:1-4 / 上行链路端口:5个端口
  • 每个符合PoE标准的端口可提供最高30W(所有端口70W)

为网络中带有PoE的Dante设备提供供电

SWR2100P

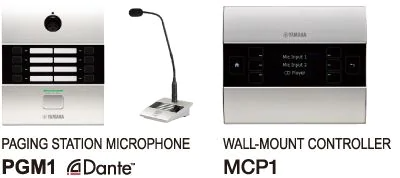

“SWR2100P系列”是简易型L2交换机,它仅通过一根以太网线缆为符合PoE标准的Dante设备(如寻呼站麦克风“PGM1”)提供电源、音频和控制信号。由于电源和网络布线可结合使用,减少使用的线缆数量,延长连接距离,从而提升Dante设备安装时的自由度,进一步提高施工灵活性。

全面的监听

SWR2100P

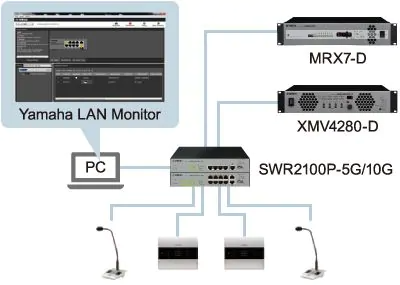

围绕SWR2100P-5G或SWR2100P-10G L2交换机构建的系统,可从专用的Yamaha LAN Monitor软件应用程序进行全面的网络监控,包括PoE电源状态监控和开/关切换功能。

完整的网络概览

SWR2100P

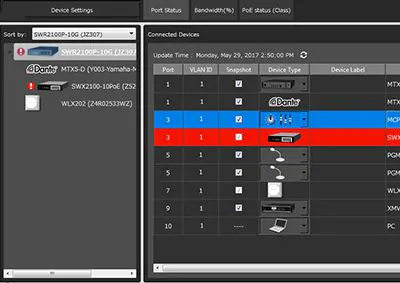

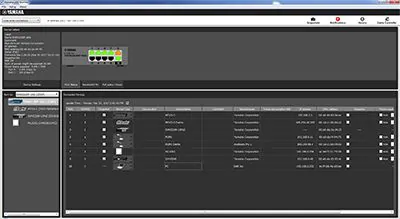

了解安装在不同位置的多个交换机是如何连接,以及网络设备是如何连接到这些交换机,可能是一项困难而耗时的任务。Yamaha LAN Monitor使整个网络拓扑清晰可见,可以让用户全面了解多个交换机和Dante网络设备是如何互连的。将电脑连接到距离最近的SWR2100P系列交换机并启动Yamaha LAN Monitor软件即可。

快照功能使故障排除更容易

SWR2100P

根据需要进行设置时,您可以拍摄网络状态的“快照”。然后,软件可以自动跟踪设置并提醒您任何更改。例如,您可以拍摄网络的快照,如果出现线缆断开、设备关闭或在演出之前出现连接错误时,系统会向您发出警报。

带有图标、标签和备注以增强设备ID的识别

SWR2100P

仅通过IP或MAC地址识别连接到交换机的设备,这样的方法困难且容易出错。已连接的Dante设备由Dante图标和之前通过Dante Controller软件所设置的设备ID标识。您还可以在“标签”和“注释”栏中输入其他信息,例如设备的位置。

集中监控和远程重启广泛分布的设备

SWR2100P

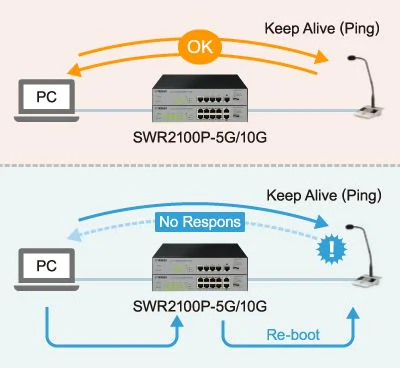

如果监控设备没有及时回应发送Ping,则自动判断为发生了故障,并将停止该设备的PoE供电,然后重启该设备。这系列动作将重新启动监控设备并尝试恢复。通过对广泛分布的设备状态进行集中管理,可确保更顺畅地进行设备管理。

系统示例

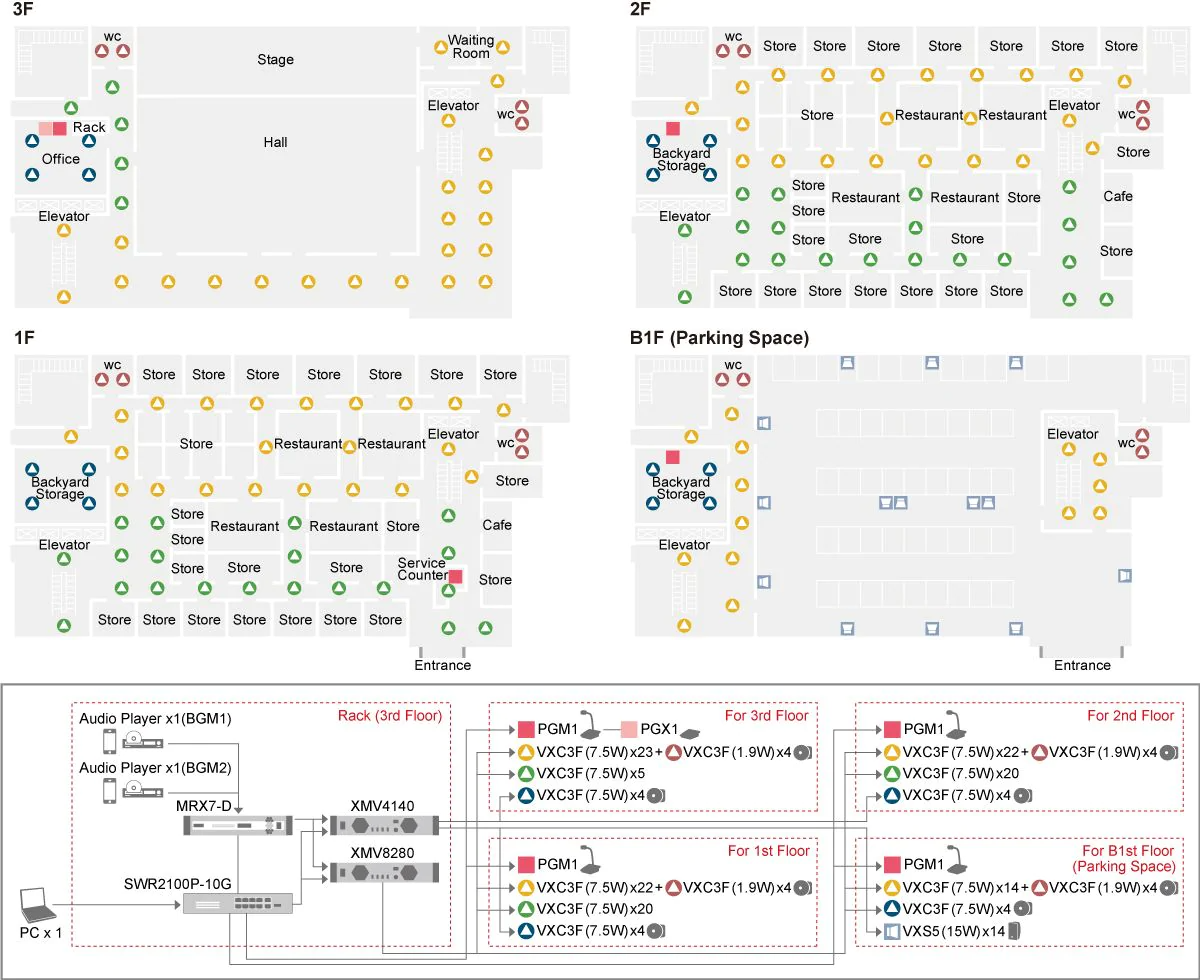

SWR2100P系列交换机不仅简化了音频网络系统的设计和安装,也使安装更加方便可控。MRX7-D 和 XMV设备的组合非常适合在购物中心等大型应用中使用。在这个系统中,可以添加Dante兼容的PGM1单元来提供多个远程寻呼站。在所示的设置中,位于3楼办公室的PGM1单元被设置为主站,它将优先于所有其他PGM1单元进行紧急通告。VXC3F和VXS5扬声器允许高阻抗连接,因此可以将多个扬声器分布在广泛的区域以实现宽广的覆盖。扬声器上的抽头可用于轻松更改输出功率,及时在安装完成后,也能用于创建想要的背景音乐与播报之间的平衡。

SWR2100P
SWR2100P-10G SWR2100P-5G
LAN端口 标准 IEEE802.3 (10BASE-T/100BASE-TX/1000BASE-T) IEEE802.3 (10BASE-T/100BASE-TX/1000BASE-T)
端口数 10个端口 5个端口
PoE电源可用端口 9个端口(端口1-9) 4个端口(端口1-4)
PoE标准 IEEE 802.3at IEEE 802.3at
电源系统 Alternative A Alternative A
最大供电 每个端口 30W(根据每个连接设备的功耗等级而变化。) 30W(根据每个连接设备的功耗等级而变化。)
所有端口 70W 70W
兼容的PoE供电设备 符合IEEE 802.3af标准或IEEE 802.3at标准的PoE供电设备 符合IEEE 802.3af标准或IEEE 802.3at标准的PoE供电设备
开关 用于修改设置的CONFIGURATION开关(L2MS开关、流量控制开关、自动MIDI/MIDI-X开关、循环检测开关、节能模式开关) 用于修改设置的CONFIGURATION开关(L2MS开关、流量控制开关、自动MIDI/MIDI-X开关、循环检测开关、节能模式开关)
指示灯 POWER, PoE LIMIT, LINK/ACT, SPEED, PoE STATE (x31) POWER, PoE LIMIT, LINK/ACT, SPEED, PoE STATE (x16)
操作环境 环境温度:0至40 °C,环境湿度:15至80%(无冷凝) 环境温度:0至40 °C,环境湿度:15至80%(无冷凝)
存储环境 环境温度:-20至50 °C,环境湿度:10至90%(无冷凝) 环境温度:-20至50 °C,环境湿度:10至90%(无冷凝)
电源电压,频率 AC100至240 V,50 Hz/60 Hz AC100至240 V,50 Hz/60 Hz
功耗 90 W 86 W
外形尺寸 W 220 mm 220 mm
H 40.5 mm 40.5 mm
D 250 mm 250 mm
重量 1.8 kg 1.6 kg
附件 使用说明书;电源线;电源线夹;脚踏控制 使用说明书;电源线;电源线夹;脚踏控制

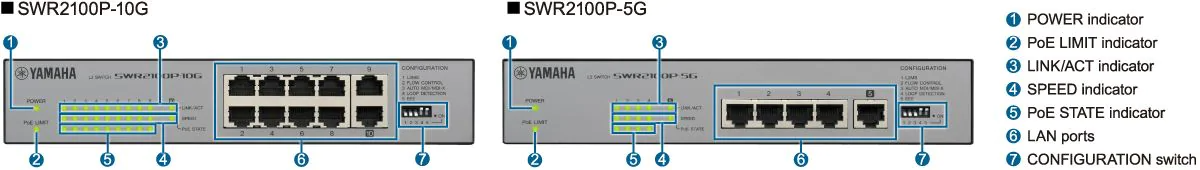

控制器和接口

SWR2100P

可通过CONFIGURATION开关设置的功能如下。

SWR2100P
名称 系统 大小 最近更新
Yamaha LAN Monitor V1.5.7 for Mac macOS 10.15-10.13 Mac 14.1MB 2020-08-24
Yamaha LAN Monitor V1.5.7 for Win 10/8.1/7 Win 24.5MB 2020-08-24
SWR2100P-10G Firmware V3.06.02 162KB 2018-10-31
SWR2100P-5G Firmware V3.05.02 161KB 2018-10-31

* Yamaha Audio Network Monitor软件已更名为Yamaha LAN Monitor。

SWR2100P

Commercial Installation Solutions

SWR2100P

SWR Series Brochure

SWR2100P

SWR2100P

SWR2100P

SWR2100P Series Leaflet

名称 English English
SWR2100P-10G/SWR2100P-5G Owner's Manual [1.9MB]
Yamaha LAN Monitor Mac User Guide [5.5MB]
Yamaha LAN Monitor Win User Guide [2.9MB]
名称 English English
CAD Data (RK-SWR) [15KB]
CAD Data (SWR2100P-10G, SWR2100P-5G) [169KB]
Data Sheet (SWR2100P-10G, SWR2100P-5G, RK-SWR) [10MB]
License Agreement of Open-Source Software Used in Yamaha SWR2100P series [88KB]
RK-SWR Dimensions [97KB]
SWR2100P-10G, SWR2100P-5G Dimensions [164KB]
SWR2100P

这些页面介绍Dante的基本信息,重点将聚焦以下四个关键词:“高品质”、“简单”、“可扩展”和“安全”。让初学者也能轻松理解Dante。

本指南将聚焦网络设计,而不是单个产品和Dante网络的基本规范。

本软件主要聚焦于SWP2、SWP1和SWR系列,同时支持其他一部分雅马哈交换机、路由器和无线AP,但功能有限。本软件会查找到一部分第三方交换机,但这些交换机不会被控制。

使用第2层协议,无需处理IP地址。只要在计算机上选择正确的网络接口,交换机和Dante设备就会自动被发现。

可以,刻在Yamaha LAN Monitor的“设备设置”中命名。

不可以,只能用于监视Dante设置,如使用的带宽、延迟和采样率。Dante Controller软件可以在同一台计算机上用于编辑Dante设备的设置。

一些支持Dante的设备,如Yamaha CL系列、QL系列和R系列在Yamaha LAN Monitor的Connected Devices列表中注册了两次。这是正常情况,因为这些设备有2个MAC地址:一个用于Dante端口,另一个用于设备管理。

启动Yamaha MTX-MRX Editor软件,或向MCP1发送PING命令,然后按下Yamaha LAN monitor的Connected Devices列表中的Update按钮。MCP1将被发现并显示。
