CHR系列 New

性能。优化。

CHR 系列为任何准备将扩声效果提升到专业质量、精确度和性能新水平的人提供了理想的解决方案。优质胶合板箱体经过坚固的聚脲涂层处理,具有其他同类扬声器所没有的耐用性。

CHR10 和 CHR12 适用于固定安装和扩声,CHR12M 和 CHR15M 专为地面返听而设计,而 CHR15 则适用于 FOH 应用场合——所有型号均配置了优选的定制化单元,结合各种设计和实用功能,CHR 系列可让您灵活选择适合各种音质环境的理想扬声器。这不就是您来提升音响效果的好时机吗?



CHR系列 新品

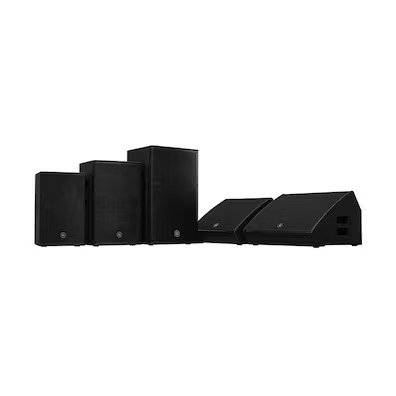

CHR 系列音箱包含5个不同的高音质型号,配备耐用胶合板箱体以及更多优化的实用功能保证了该系列的高性能表现,从而满足您各类扩声场合的需求。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

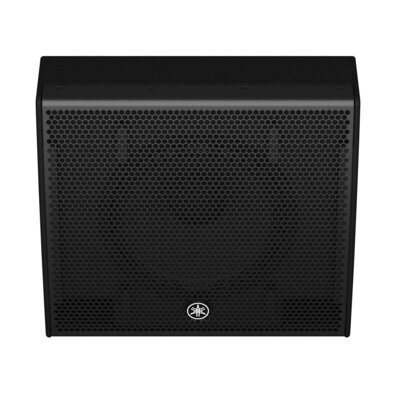

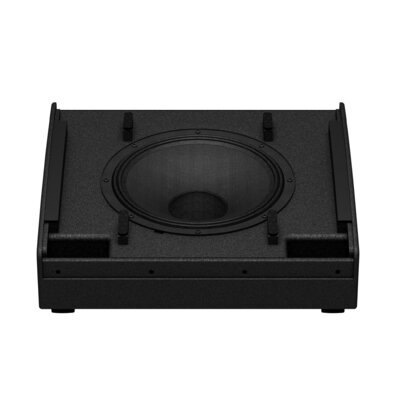

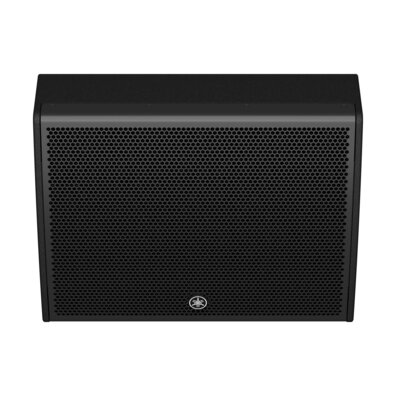

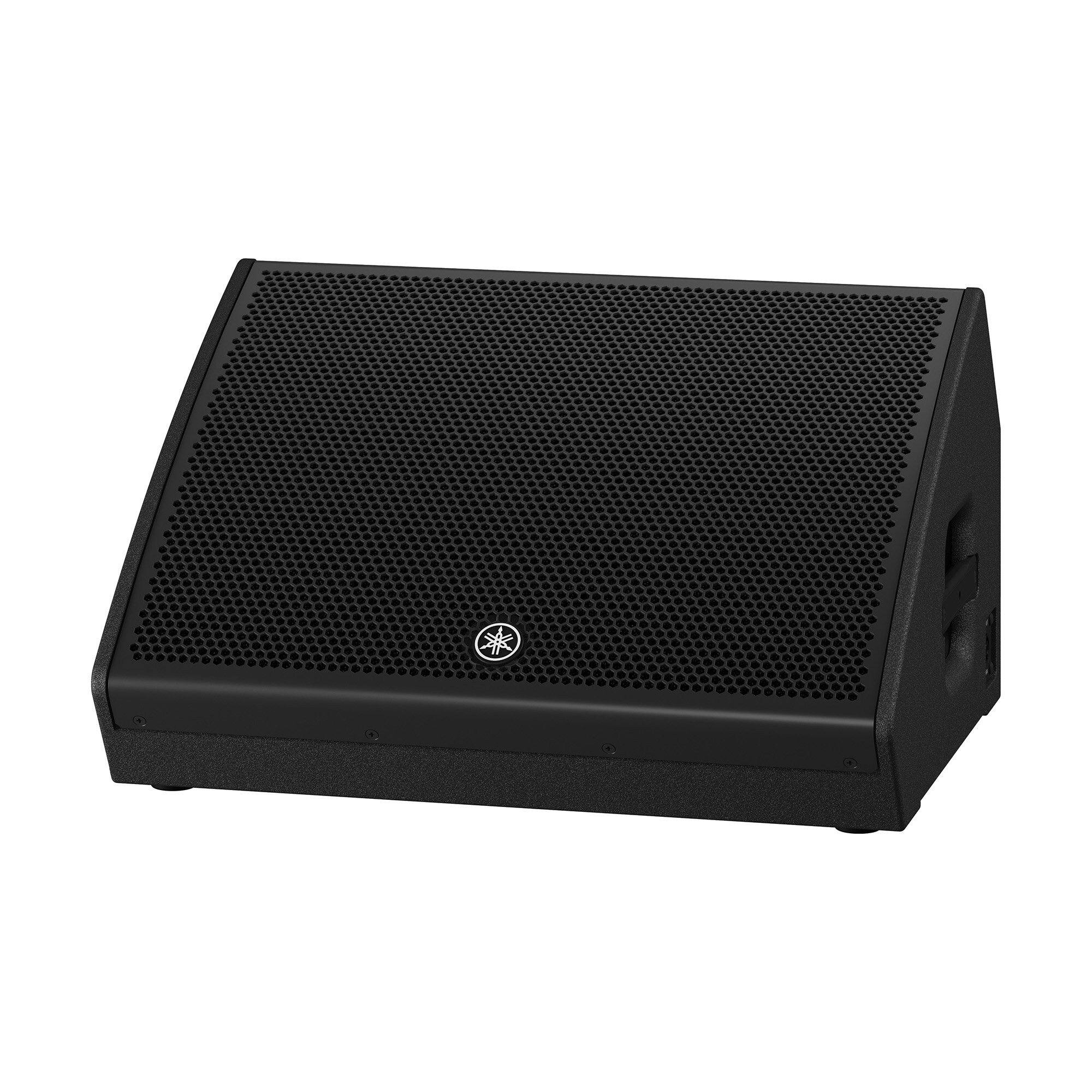

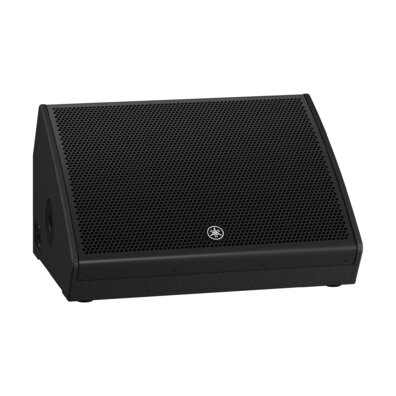

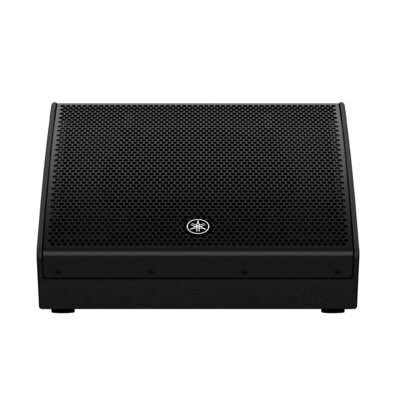

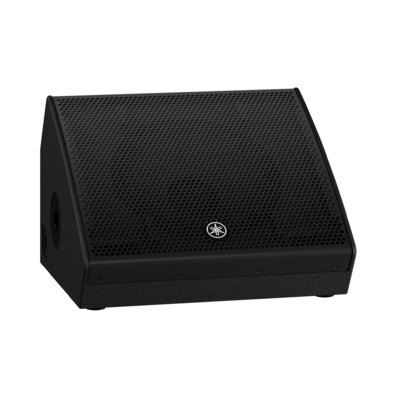

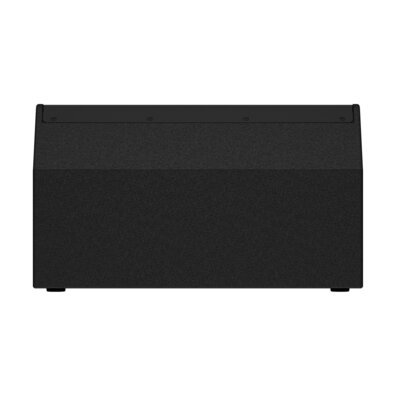

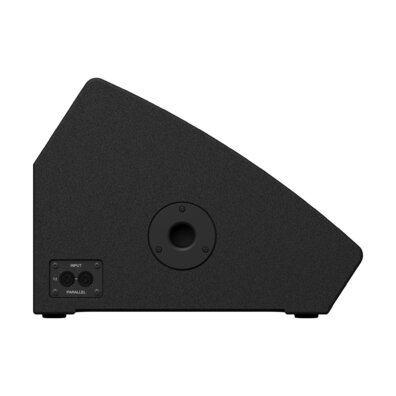

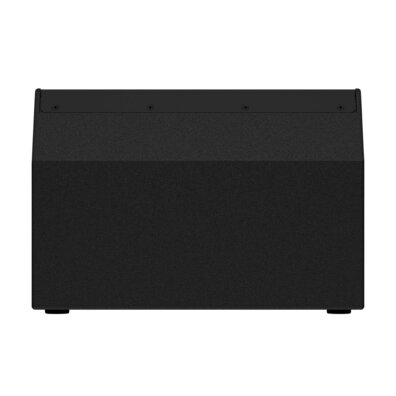

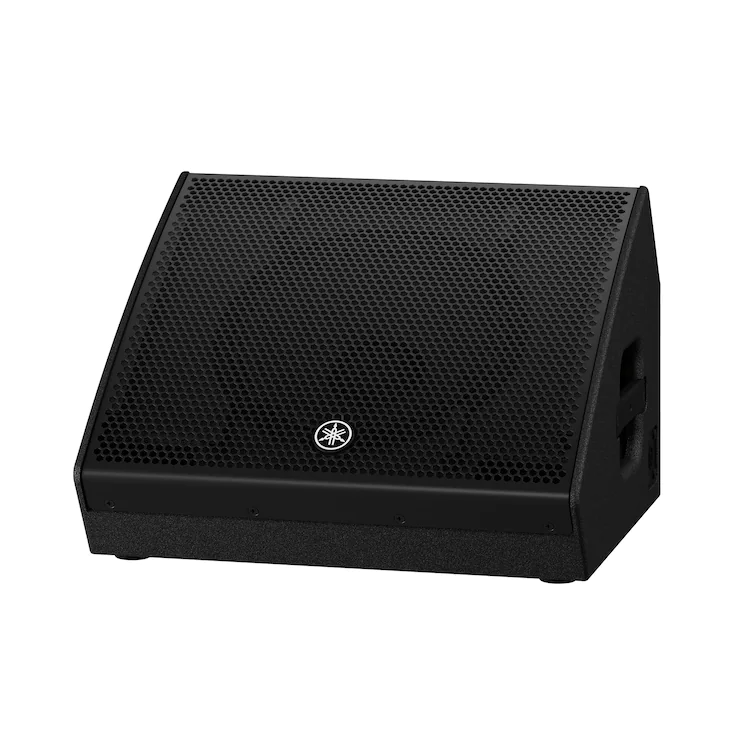

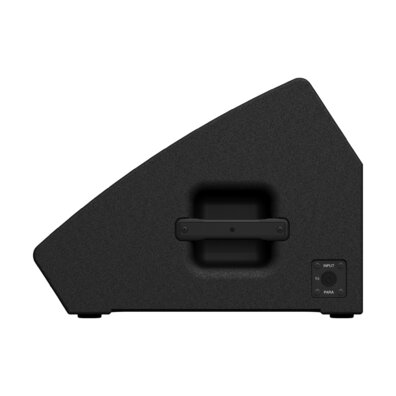

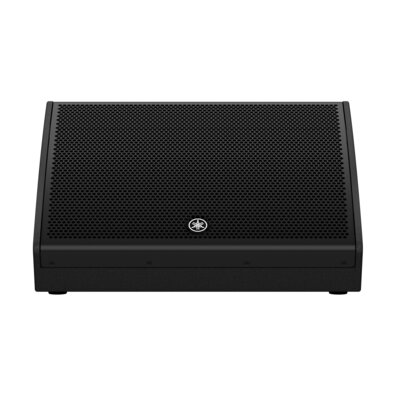

CHR15M 无源音箱

CHR15M 是一款 2 分频无源音箱,采用节省空间的同轴配置,配备 15 寸低音和 1.75 寸高音单元,以及一个定制设计的恒定指向性号角,非常适合地面返听使用。CHR15M 将精心挑选和定制的单元与雅马哈高端 CZR 系列相同的胶合板结构相结合,展现同级别产品中优秀的音质和耐用性。

  • 同轴单元提供精确、顺畅的相位和频率响应特性,非常适合作为返听使用
  • 采用胶合板箱体,声音清晰,振动极小
  • 小巧、浅轮廓与聚脲涂层的胶合板外壳,坚固而且防刮擦
  • 音箱支架专用孔
  • 与雅马哈搭配DSP的功放或其它适配处理器一同使用时,可调用专用扬声器预设,最大程度提高系统性能。

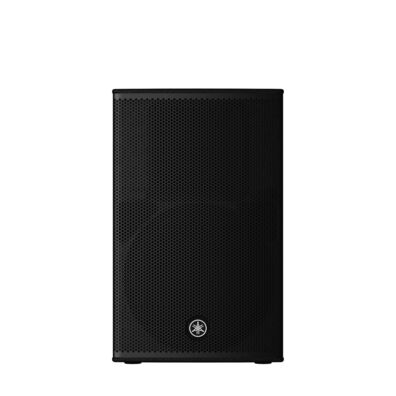

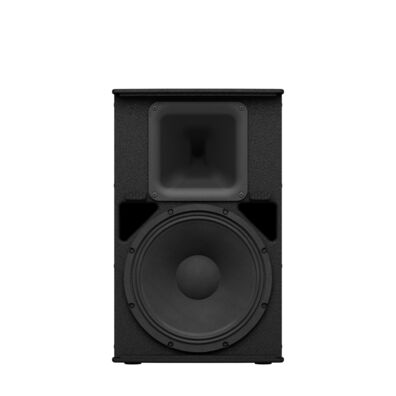

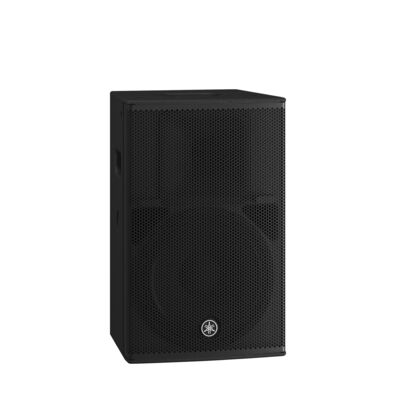

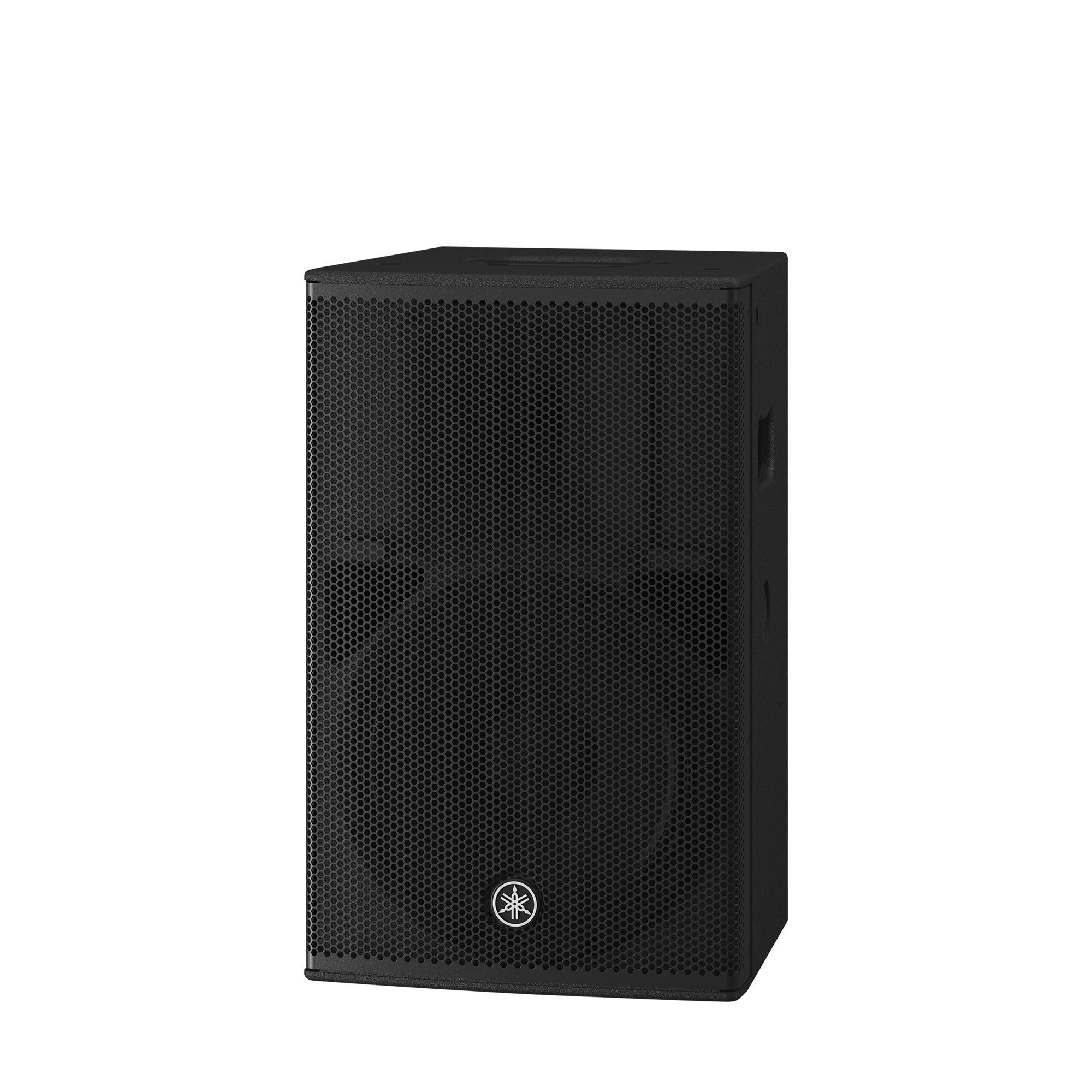

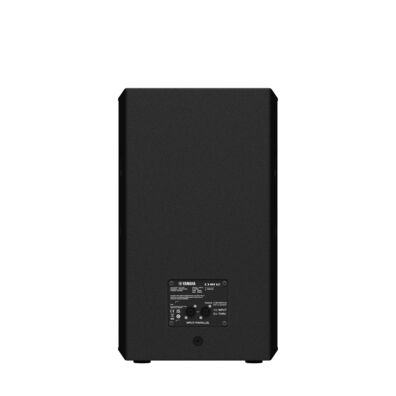

CHR12 无源音箱

CHR12 是一款两分频音箱,配备 12 寸低音和 1.4 寸高音单元,非常适合用于主扩或固定安装扬声器。CHR12 将精心挑选和定制的单元与雅马哈高端 CZR 系列相同的胶合板结构相结合,展现同级别产品中优秀的音质和耐用性。

  • 采用胶合板箱体,声音清晰,振动极小
  • 以聚脲涂层的胶合板外壳,表面坚固且防刮擦
  • 12寸低音单元,拥有紧凑的尺寸且完美的低频响应
  • 搭配可旋转的高音号角,可以水平或垂直安装以应对各种安装环境的需求
  • 选配的 UB-DXRDHR12 U 型支架,可垂直或水平使用
  • 双角度杆插座可提供 0° 或 -7° 下倾角
  • 与吊环螺栓搭配使用的悬挂点
  • 与雅马哈搭配DSP的功放或其它适配处理器一同使用时,可调用专用扬声器预设,最大程度提高系统性能。

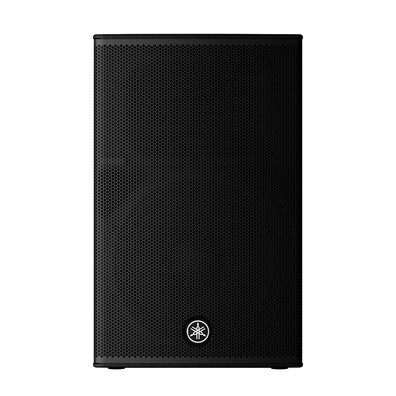

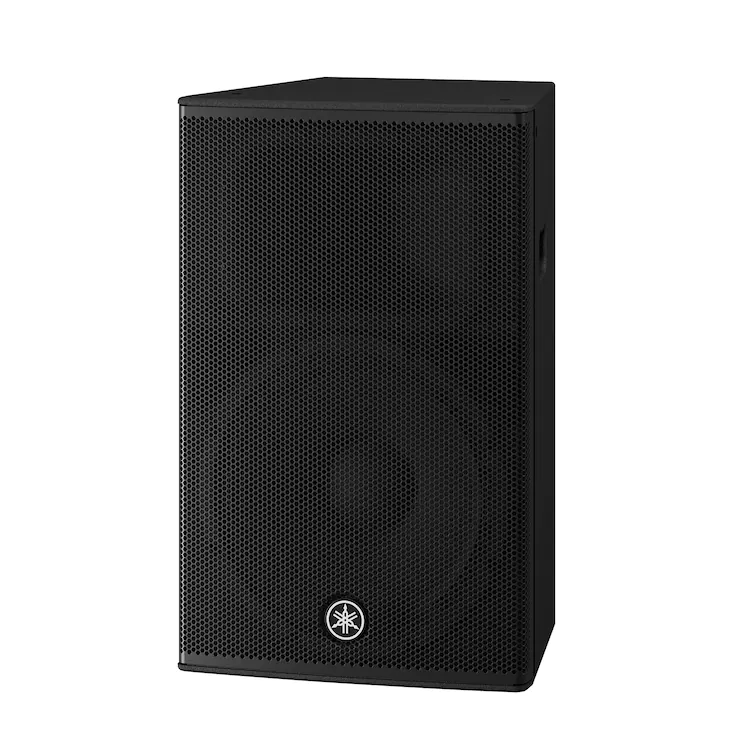

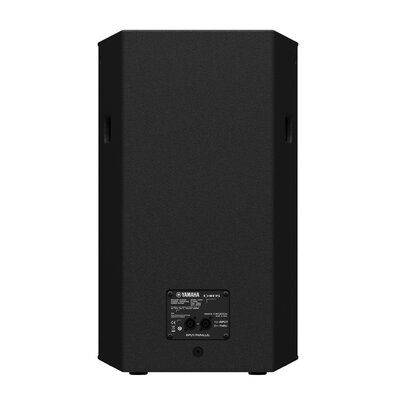

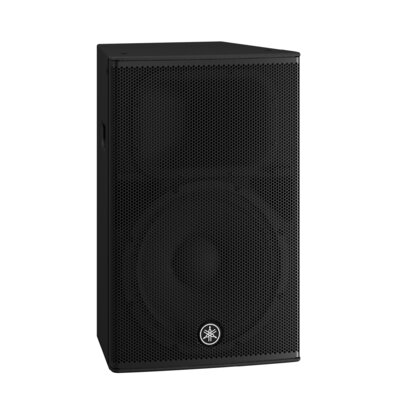

CHR15 无源音箱

CHR15是一款两分频音箱,配备了15” 低音单元和1.4” 高音单元,非常适合作为主音箱使用。结合优选并定制化单元以及与雅马哈高端CZR系列相同的胶合板结构,展现同级别产品中优秀的音质和耐用性。

  • 采用胶合板箱体,将振动程度最小化以呈现清晰的音质
  • 以聚脲涂层的胶合板外壳,表面坚固且防刮擦
  • 15寸低音单元,拥有紧凑的尺寸且完美的低频响应
  • 双角度音箱架安装孔可 0° 或 -7° 向下倾斜
  • 与吊环螺栓搭配使用的悬挂点
  • 与雅马哈搭配DSP的功放或其它适配处理器一同使用时,可调用专用扬声器预设,最大程度提高系统性能。

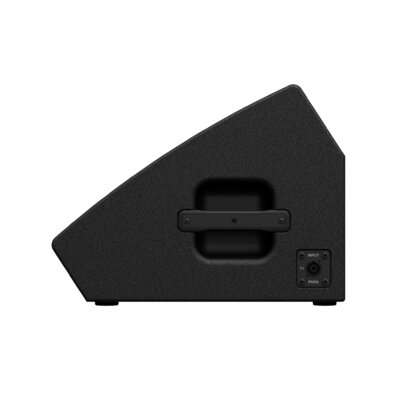

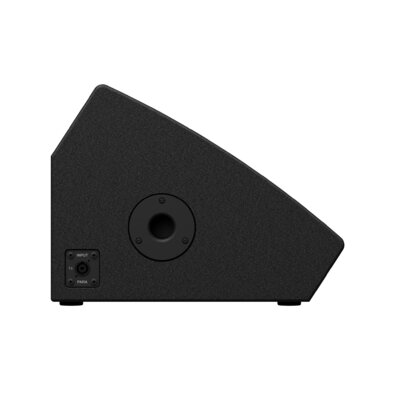

CHR12M 无源音箱

CHR12M是一款两分频音箱,配备12寸低音和1.75寸高音单元,采用同轴设计,非常适合地面返听使用。CHR12M结合优选并定制化单元以及与雅马哈高端CZR系列相同的胶合板结构,展现同级别产品中优秀的音质和耐用性。

  • 同轴单元提供精准、顺畅的相位和频率响应特性,非常适合作为返听使用
  • 采用胶合板箱体,将振动程度最小化以呈现清晰的音质
  • 小巧、浅轮廓与聚脲涂层的胶合板外壳,坚固而且防刮擦
  • 音箱支架专用孔
  • 与雅马哈搭配DSP的功放或其它适配处理器一同使用时,可调用专用扬声器预设,最大程度提高系统性能。

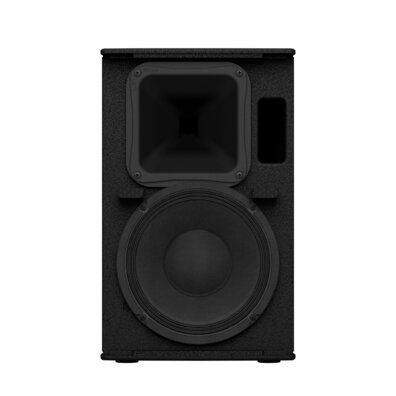

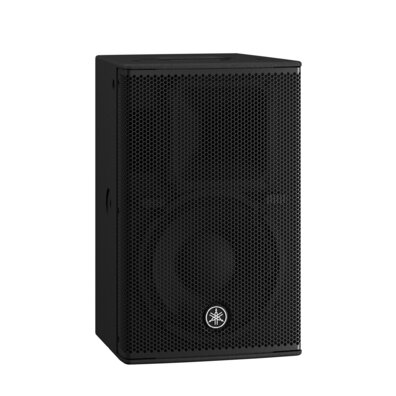

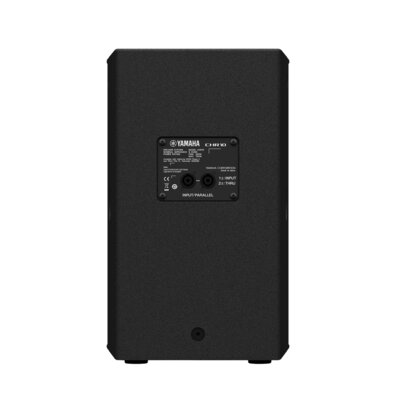

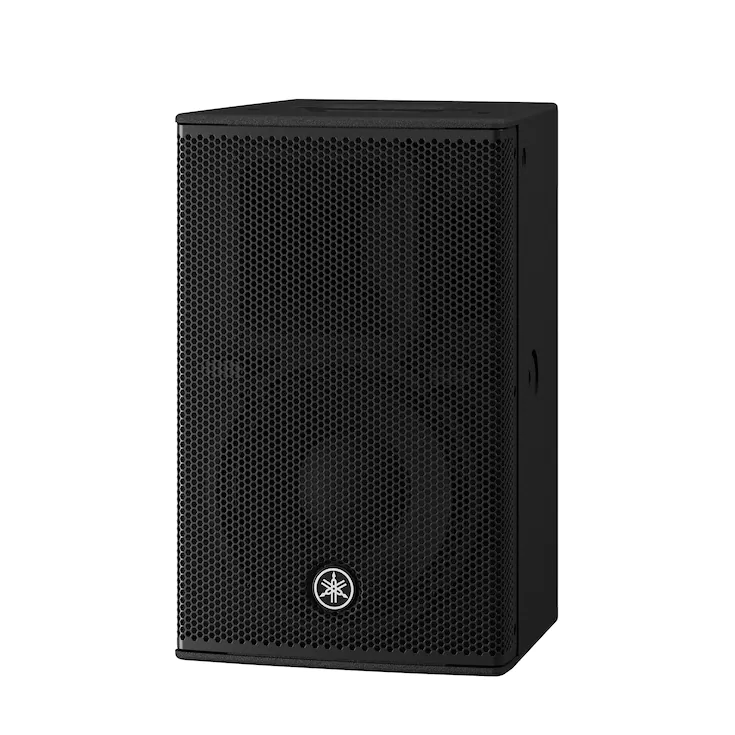

CHR10 无源音箱

CHR10是一款两分频音箱,配备10寸低音和1.4寸高音单元,非常适合用于固定安装。CHR10结合优选并定制化单元以及与雅马哈高端CZR系列相同的胶合板结构,展现同级别产品中优秀的音质和耐用性。

  • 采用胶合板箱体,将振动程度最小化以呈现清晰的音效
  • 以聚脲涂层的胶合板外壳,表面坚固且防刮擦
  • 10寸低音单元,拥有紧凑的尺寸且完美的低频响应
  • 搭配可旋转的高音号角,可以水平或垂直安装以应对各种安装环境的需求
  • 选配的 UB-DXRDHR10 U 型支架,可垂直或水平使用
  • 音箱支架专用孔
  • 与吊环螺栓搭配使用的悬挂点
  • 与雅马哈搭配DSP的功放或其它适配处理器一同使用时,可调用专用扬声器预设,最大程度提高系统性能。

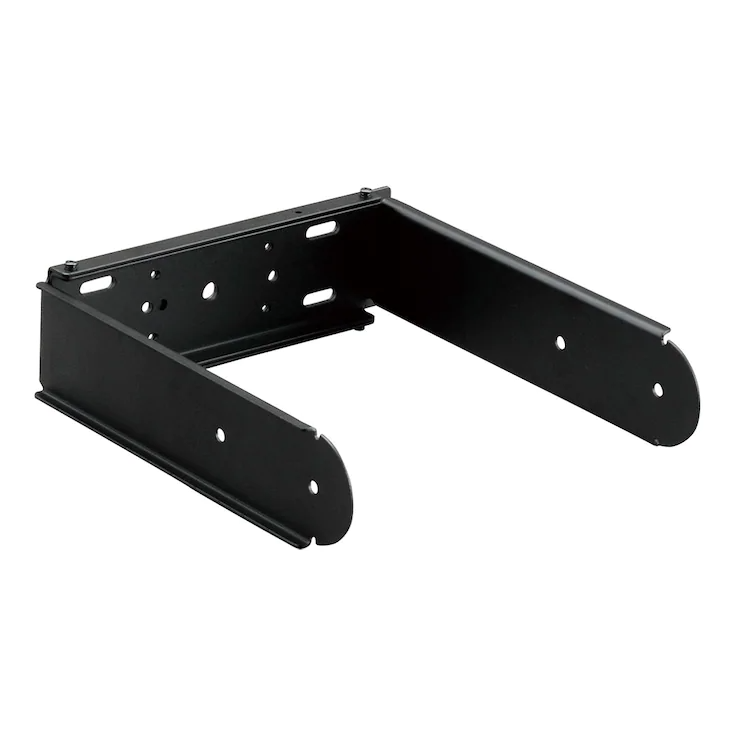

UB-DXRDHR10 配件

U 型支架可以轻松进行墙面或天花板的垂直或水平安装。(适用 DXR10mkII、DXR10、DHR10、CHR10)

针对各种音响环境进行优化的箱体设计

CHR 系列扬声器阵容强大,箱体经过优化,可满足特定场合的需求。

CHR10 和 CHR12 配备了可旋转高音号角和专用 U 型支架,可用于固定安装和公用设施,而 CHR12M 和 CHR15M 则配备了同轴压缩驱动器,可提高清晰度并获得更平滑的频率响应,适合地面返听。CHR15 使整个系列更完整,它拥有用于固定安装的吊装点。CHR12 和 CHR15 还配备双角度音箱架插孔,可作为主扩扬声器使用。

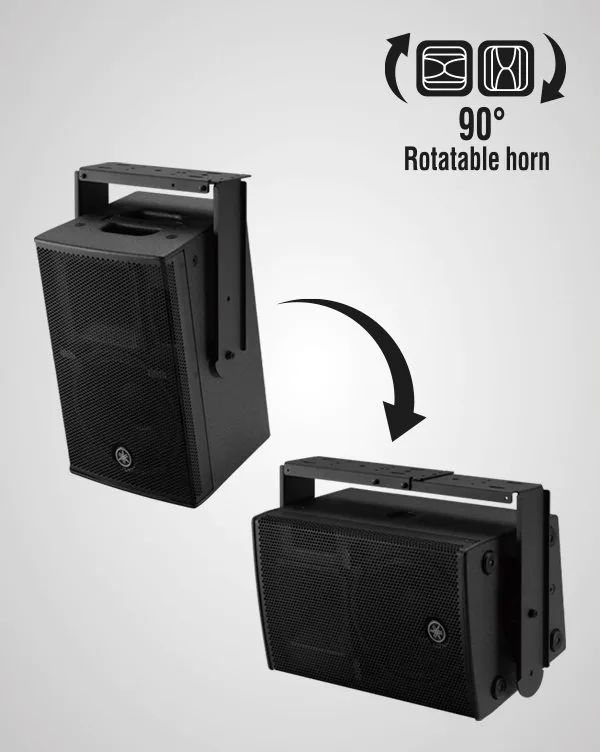

  • Yamaha CHR10: Rotatable HF Horn & Optional U-bracket (UB-DXRCHR10)

CHR10, CHR12: 可旋转的高音号角和选配 U 型支架 (UB-DXRDHR10, UB-DXRDHR12)

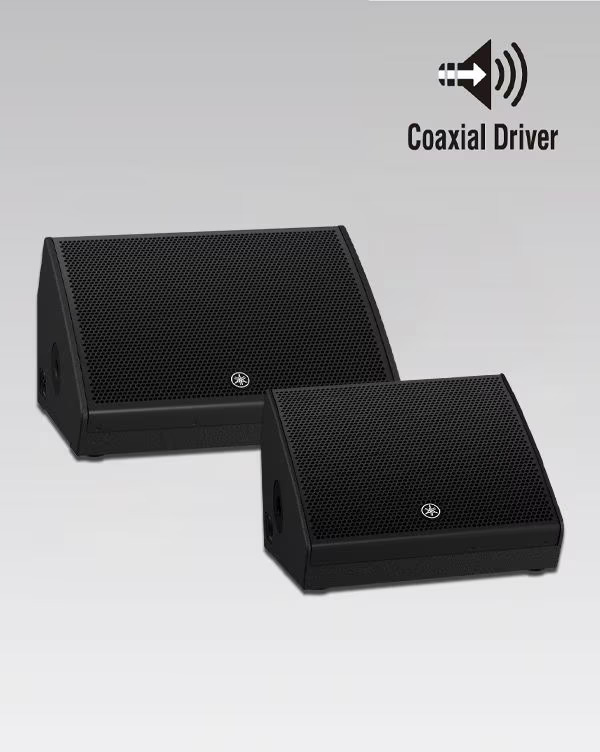

  • Yamaha CHR12M: Coaxial Compression Driver

CHR12M, CHR15M:同轴压缩驱动器

  • Yamaha CHR15: Rigging points for standard eye bolts

CHR15:标准吊环螺栓的悬挂点

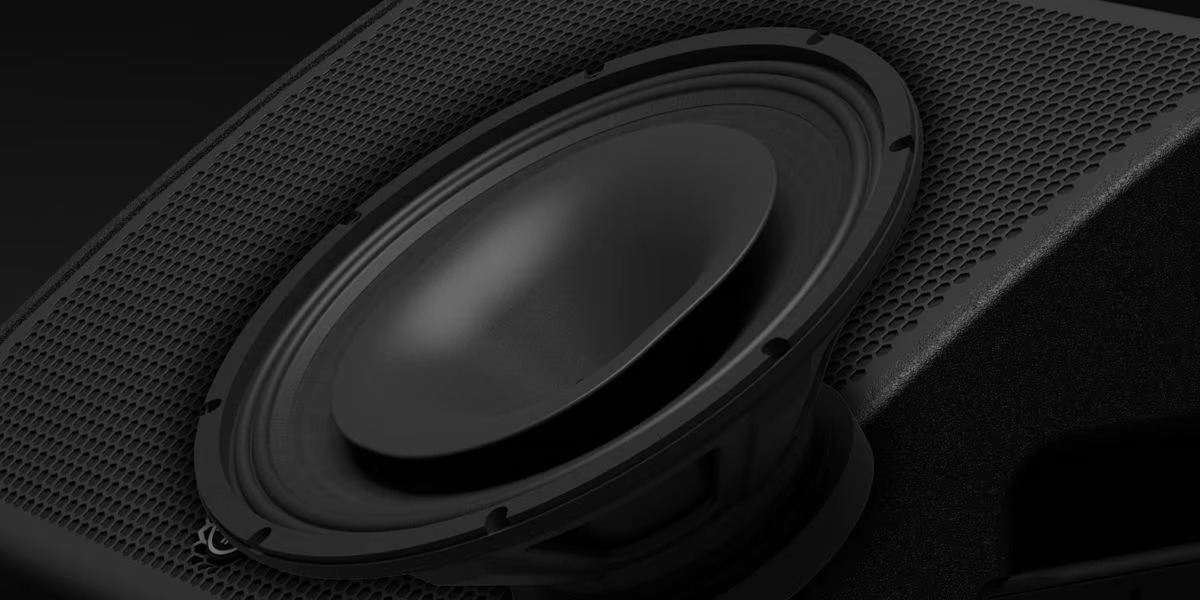

定制化设计的单元

高功率输出低音单元提供清晰、强劲的低音,失真率极低,且 1.4寸精密压缩驱动器* 可产生准确的中频和高频。

* CHR12M 和 CHR15M 配备 1.75寸同轴压缩驱动器。

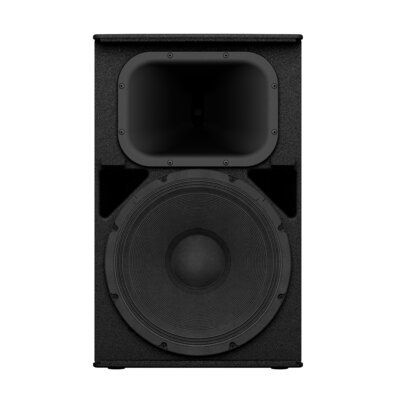

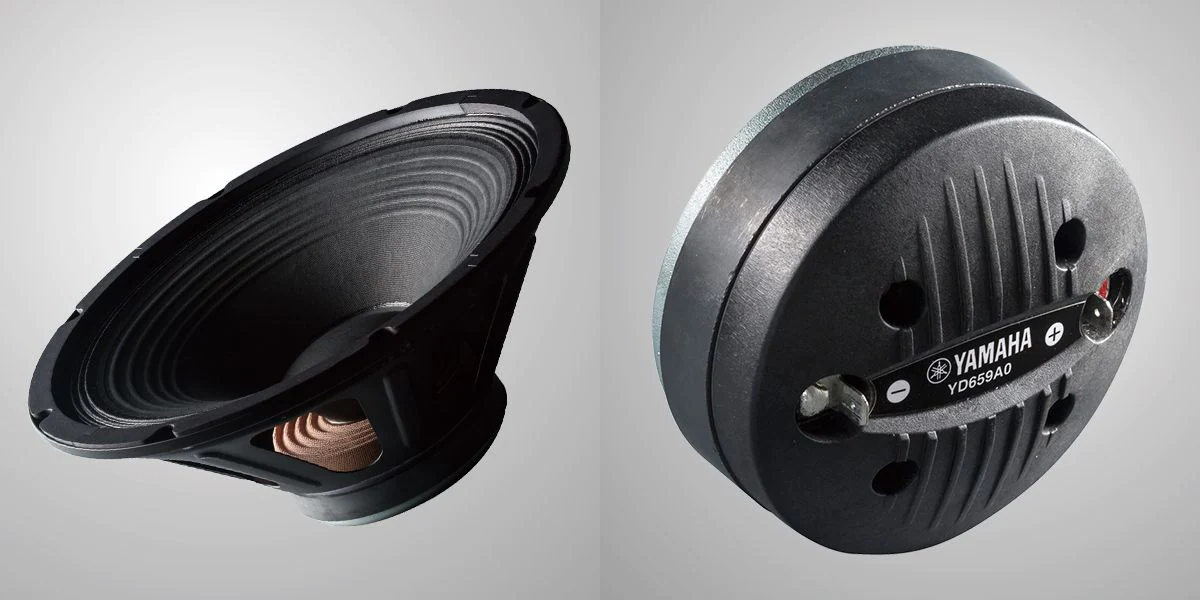

  • Yamaha CHR Series: LF & HF transducer (CHR15, CHR10)

LF 以及 HF 单元(CHR15,CHR12,CHR10)

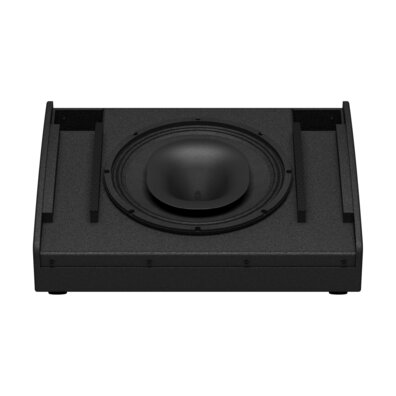

  • Yamaha CHR Series: 1.75” coaxial compression driver (CHR12M)

1.75寸同轴压缩驱动器 (CHR15M)

坚固、便携的箱体

Yamaha CHR Series: A Rugged, Highly Portable Cabinet

CHR系列采用广受好评的CZR系列使用的胶合板外壳,展现优异的耐用性和音响性能。

智能处理大幅度提高系统性能

Yamaha CHR Series: Easy-to-use Onboard 2-Channel Mixer

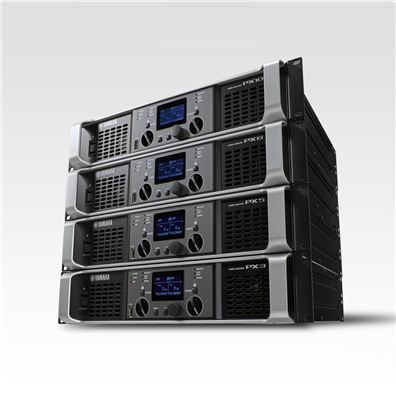

搭配 Yamaha PX系列功放或其它适配处理器使用时,可调用CHR系列音箱处理特定预设参数,大幅度提高系统性能。
(PX系列支持该预设参数功能的固件版本为Ver1.63或更新)

双角度音箱支架安装孔 (CHR15,CHR12)

Yamaha CHR15: Dual-Angle Pole Mount Socket

根据不同场地,有时候您的混音会因较低的天花板或其他空间因素而被限制,阻碍清晰、一致的混音效果,降低观众的听觉体验。CHR15 和 CHR12的音箱支架安装孔提供两种角度(0°和 -7°)将声音的投射从反射面转移至观众方向。

CHR15M CHR12M CHR15 CHR12 CHR10
扬声器类型 两分频、低音反射型 两分频、低音反射型 两分频、低音反射型 两分频、低音反射型 两分频、低音反射型
频响范围(-10dB) 58 Hz - 20 kHz 61 Hz - 20 kHz 49 Hz - 20 kHz 54 Hz - 20 kHz 55 Hz - 20 kHz
覆盖范围 H65゚ x V75゚ H90゚ x V90゚ H90゚ x V60゚ H90゚ x V60゚ (可旋转) H90゚ x V60゚ (可旋转)
分频点 2.0 kHz 1.5 kHz 2.0 kHz 2.0 kHz 2.5 kHz
标称阻抗 8 Ω 8 Ω 8 Ω 8 Ω 8 Ω
SPL S灵敏度 (1W; 1m) 95 dB SPL 93 dB SPL 95 dB SPL 94 dB SPL 93 dB SPL
峰值(计算所得) 125 dB SPL 123 dB SPL 125 dB SPL 124 dB SPL 122 dB SPL
组件 LF 直径: 15" 锥形,音圈: 3", 磁铁:铁氧体 直径: 12" 锥形,音圈: 2.5", 磁铁:铁氧体 直径: 15" 锥形,音圈: 2.5", 磁铁:铁氧体 直径: 12" 锥形,音圈: 2.5", 磁铁:铁氧体 直径: 10" 锥形,音圈: 2", 磁铁:铁氧体
HF 线圈: 1.75", 类型: 1" 喉管同轴压缩驱动器, 磁铁:铁氧体 线圈: 1.75", 类型: 1" 喉管同轴压缩驱动器, 磁铁:铁氧体 线圈: 1.4", 类型: 1" 喉管压缩驱动器, 磁铁:铁氧体 线圈: 1.4", 类型: 1" 喉管压缩驱动器, 磁铁:铁氧体 线圈: 1.4", 类型: 1" 喉管压缩驱动器, 磁铁:铁氧体
额定功率 NOISE 275 W 250 W 250 W 250 W 175 W
PGM 550 W 500 W 500 W 500 W 350 W
PEAK 1,100 W 1,000 W 1,000 W 1,000 W 700 W
I/O 接口 SpeakON NL4MP x 3 (平衡) SpeakON NL4MP x 3 (平衡) SpeakON NL4MP x 2 (平衡) SpeakON NL4MP x 2 (平衡) SpeakON NL4MP x 2 (平衡)
机身材质 胶合板 胶合板 胶合板 胶合板 胶合板
涂层 耐用的聚脲涂层,黑色 耐用的聚脲涂层,黑色 耐用的聚脲涂层,黑色 耐用的聚脲涂层,黑色 耐用的聚脲涂层,黑色
手把 侧边 x1 侧边 x1 侧边 x2 顶部 x1, 侧边 x2 顶部 x1
音箱支架插孔 Φ35 mm x1 (侧面) Φ35 mm x1 (侧面) Φ35 mm x2 (底部, 0° or -7°) Φ35 mm x2 (底部, 0° or -7°) Φ35 mm x1 (底部)
吊装点 - - 顶部 x 2, 背面 x 1 (M10 x 30 - 50 mm) 顶部 x 2, 背面 x 1 (适用于 M10 x 30~50 mm吊环螺栓) 顶部 x 2, 背面 x 1 (M10 x 30 - 50 mm)
地面返听角度 57° 57° - - -
尺寸 642 mm (25.3") 500 mm (19.7") 432 mm (17.0") 359 mm (14.1") 305 mm (12.0")
369 mm (14.5") (包含橡胶脚垫) 343 mm (13.5") (包含橡胶脚垫) 692 mm (27.2") (包含橡胶脚垫) 578 mm (22.8") (包含橡胶脚垫) 494 mm (19.5") (包含橡胶脚垫)
505 mm (19.9") 454 mm (17.9") 405 mm (15.9") 340 mm (13.4") 300 mm (11.8")
净重 21.3 kg (47.0 lbs) 15.6 kg (34.4 lbs) 22.0 kg (48.5 lbs) 17.1 kg (37.7 lbs) 13.7 kg (30.2 lbs)
选配件 - - - U型支架: UB-DXRDHR12 U型支架: UB-DXRDHR10
  • *1:单一输出的总峰值功率(AC 120V,25℃)。该值是在最小负载阻抗且解除保护时测量。
