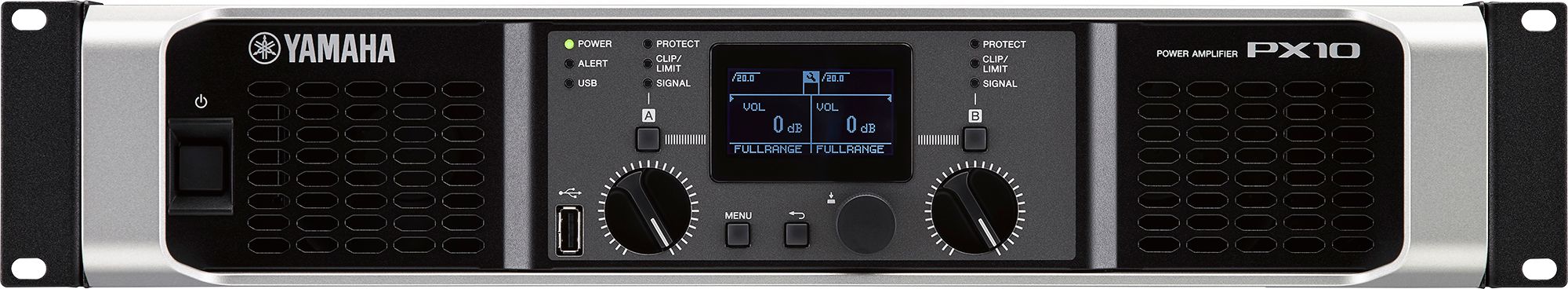

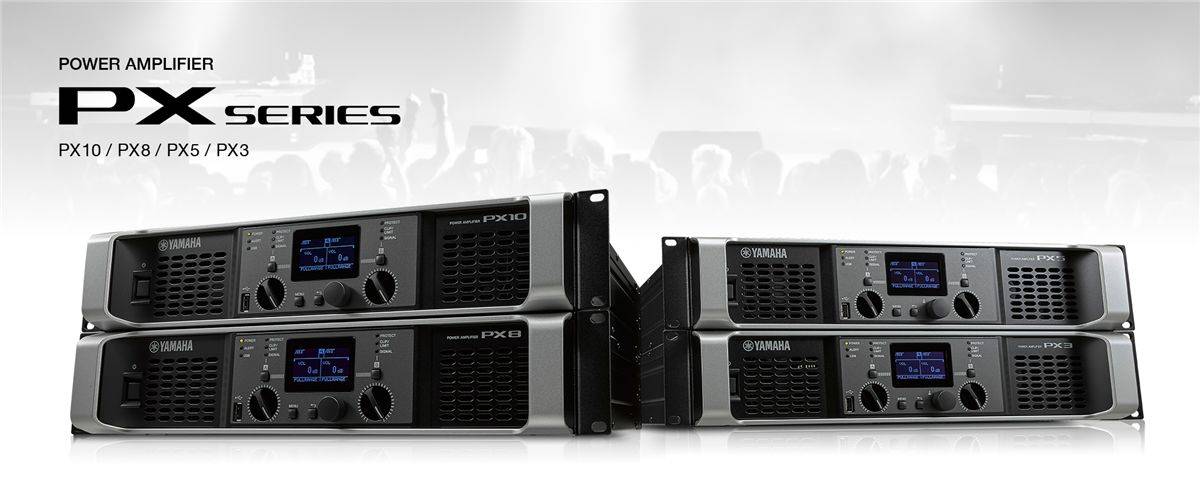

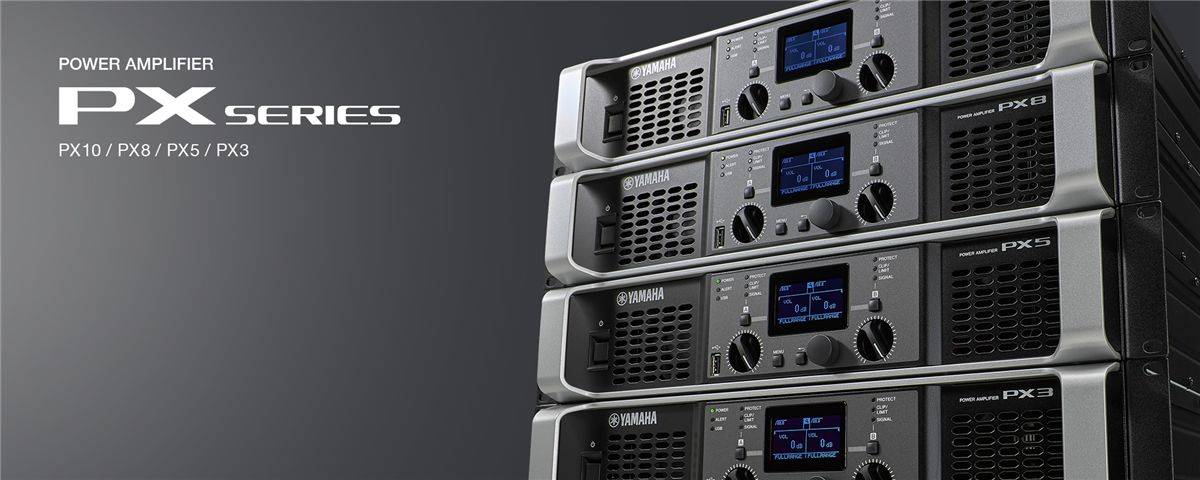

PX系列
智能处理 动力十足
自从1976年雅马哈第一只专业功放P2200发布以来,我们始终致力于为扩声、录音室和安装应用提供高品质的音质、有力的输出和可靠性。全新的PX系列功放延续了这一优良传统,采用了雅马哈享誉盛名的数字信号处理技术以及独特的专业音频技术知识,实现了轻质耐用的外观设计,以及将强大的输出功率传输至扬声器的能力,同时又使其间距优质的处理效果。PX系列功放由全新设计的Class-D功放进行驱动,PX系列全线四款型号能够适用于扩声和安装环境的广泛应用。
Version 1.5 新特性
新增功能
・音箱处理器可实现“Speaker Delay”以及“6 Band PEQ”的参数编辑。(仅限高级模式)
・6 Band PEQ中增加了EQ LINK 功能。(仅限高级模式)
・增加SP TUNING DATA 保存/载入功能,可以通过USB闪存盘保存和载入音箱处理设定。(仅限高级模式)
・在HOME屏幕中增加显示6 Band PEQ ON显示。
改善功能
・在音箱阻抗设定现在同样可以在LIMITER设定屏幕中进行。
・优化风扇冷却操作,进一步降低噪音。(仅PX5和PX3)
・改进了每个音箱的SP PRESET中的LIMITER操作。
产品信息
有力、高效的设计

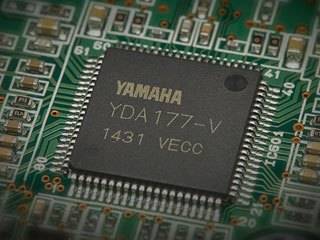

PX系列功放由全新设计的Class-D功放引擎驱动,从而将所有必需的功能集中于PX系列定制的LSI集成电路中,使用PLL技术实时控制转换特性,从而获得令人印象深刻的音质和力量。这款全新的单个集成电路结构使得PX系列在更为轻质且可靠的外形中,具备了更高的输出功率和优化的性能,技术与严苛的元件筛选使得PX系列功放尽善尽美——低噪音、可靠的技术保护特性以及卓群的音质。
用于音频处理的DSP——输入路由&输出路由

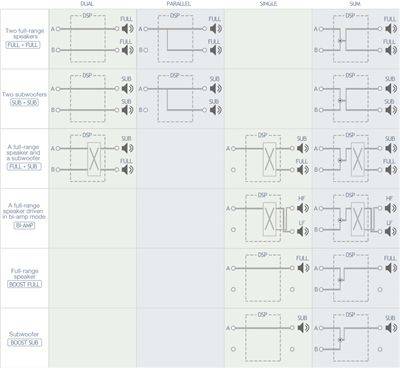

功放模式(Amp Mode)使用户可以通过选择输入路由和输出路由来轻松配置系统。共有15种模式类型可供选择。
输入模式(Dual/Parallel/Single/SUM)
扬声器系统结构
- FULL+FULL(全频+全频)
- SUB+SUB(低频+低频)
- FULL+SUB(全频+低频)
- Bi-Amp(双功放)
- Boost Full(提升全频)
- Boost Sub(提升低频)

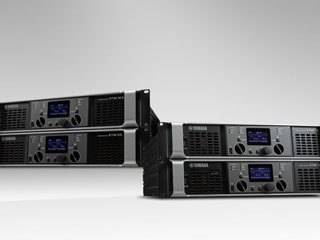

用途丰富的产品线

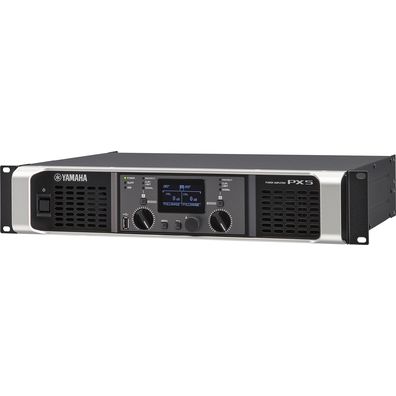

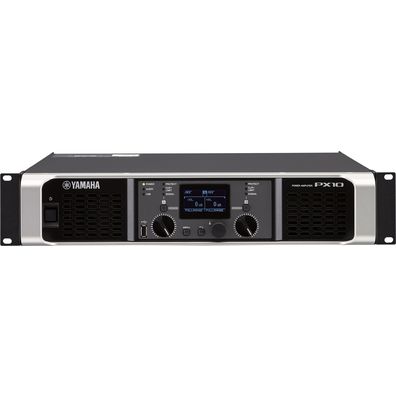

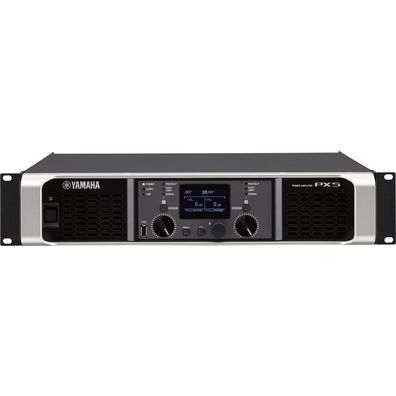

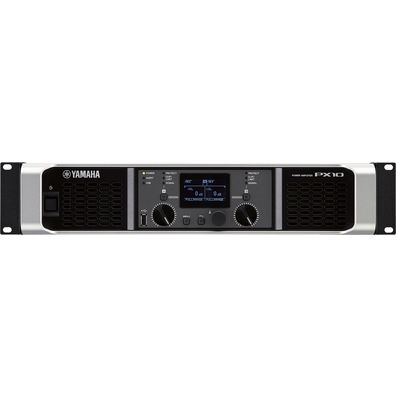

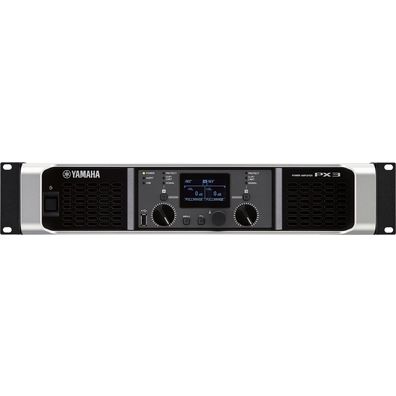

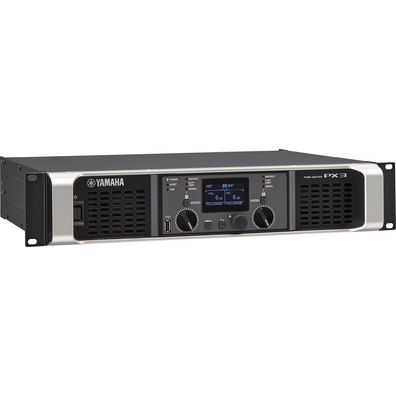

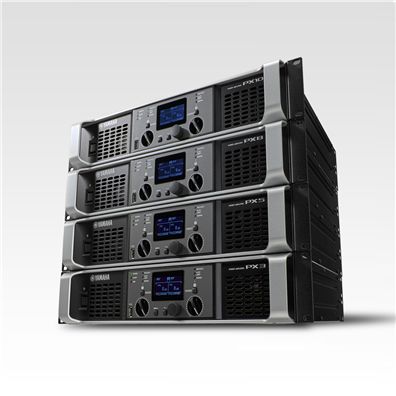

PX系列功放的产品线包含了4种全新型号——1,200 W x 2 的PX10、1050 W x 2 的PX8、 800 W x 2 的PX5以及500 W x 2的PX3*——为用户带来不同输出功率的能力,适应扩声应用的广泛需求。PX3和PX5还具有功率提升(Power Boost)模式,可以将两个通道的功率输出结合至一个,显著提升单个通道的功率电平,如有需要可以驱动高功率的扬声器(请注意,这种情况下可用通道数量将减半)。*功率输出为4 Ω。
先进的信号处理

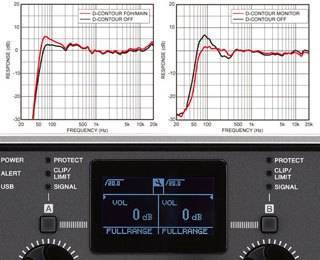

PX系列功放具有灵活的板载PEQ、分频、滤波器、延迟和限制器等功能,您只需通过LCD屏幕即可快速便捷地进行系统设置,无需任何额外的外接装置。所有型号都带有雅马哈强大的D-CONTOUR多段动态处理器,通过调整相连的用于FOH或是监听的扬声器的频率响应,使用户能够在任何输出电平下获得持续不断的高品质清晰声音。
简单、直观的设置

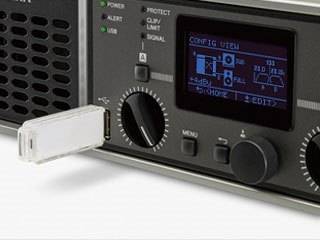

为了适应拥有不同扩声经历的用户,PX系列功放同时具备了基础模式和高级模式。基础模式甚至能够让零经验的用户根据自己的需求轻松配置系统,而高级模式为有经验的用户提供了更多用于声音各方面的精确控制。所有型号都具备8个可编程预设以供直接调用,减少用于设置的时间,预设也可被保存至USB驱动,并与其他PX功放分享。

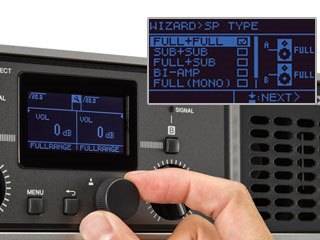

智能的配置向导
通过分配与您的系统配置相匹配的优化扬声器设置,配置向导能使用户在进行系统设置时节约更多时间。——您只需为每个扬声器选择合适的过滤器和分频,配置向导将为您完成剩下的步骤。配置向导还带有特别调试的预设*,这些预设专为雅马哈无源扬声器全面的产品线的每款型号所准备,包括备受欢迎的CBR系列、CLUB系列、安装系列和VXS/VXC系列,配置向导还具有进阶模式,支持更为细致的参数配置,如输入路由、输入灵敏度、功放增益和扬声器阻抗等。*预设将在未来的升级中加入。

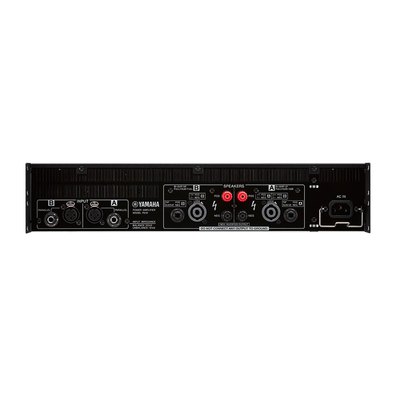

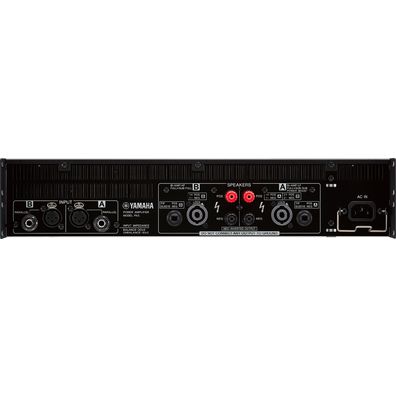

连接灵活,结构耐久
PX系列功放同时具备XLR和TRS输入,以及线性柱、SpeakON和phone输出,为多种设置和环境应用带来所需的灵活性,在结实的底盘与手提设计的帮助下,PX系列功放的耐久性甚至能够经受住严苛的巡回使用。
用于安全操作的使用功能
PX系列功放使得面板设置、监听放大器的状态和通过USB传送数据的操作更为快速和便捷,同时,面板锁定功能可以使您的设置更加安全,您甚至可以将内部设备和日志数据导出至USB闪存,可用于发生问题时的快速检测。
PX10 | PX8 | PX5 | PX3 | ||
---|---|---|---|---|---|
100V 型号 | |||||
输出功率:1kHz,无失真 20msec 爆音,双驱动通道 | 8Ω | 1000W x 2 | 800W x 2 | 500W x 2 | 300W x 2 |
4Ω | 1200W x 2 | 1050W x 2 | 800W x 2 | 500W x 2 | |
2Ω | 700W x 2 | 600W x 2 | 500W x 2 | 300W x 2 | |
8Ω/功率提升模式 | - | - | 800W x 1 | 600W x 1 | |
4Ω/功率提升模式 | - | - | 1200W x 1 | 1000W x 1 | |
120V型号 | |||||
输出功率:1kHz,无失真 20msec 爆音,双驱动通道 | 8Ω | 1000W x 2 | 800W x 2 | 500W x 2 | 300W x 2 |
4Ω | 1200W x 2 | 1050W x 2 | 800W x 2 | 500W x 2 | |
2Ω | 700W x 2 | 600W x 2 | 500W x 2 | 300W x 2 | |
8Ω/功率提升模式 | - | - | 800W x 1 | 600W x 1 | |
4Ω/功率提升模式 | - | - | 1400W x 1 | 1000W x 1 | |
220V-240V型号 | |||||
输出功率:1kHz,无失真 20msec 爆音,双驱动通道 | 8Ω | 1000W x 2 | 800W x 2 | 500W x 2 | 300W x 2 |
4Ω | 1200W x 2 | 1050W x 2 | 800W x 2 | 500W x 2 | |
2Ω | 700W x 2 | 600W x 2 | 500W x 2 | 300W x 2 | |
8Ω/功率提升模式 | - | - | 800W x 1 | 600W x 1 | |
4Ω/功率提升模式 | - | - | 1400W x 1 | 1000W x 1 | |
一般技术规格 | |||||
采样频率-内部 | 48kHz | 48kHz | 48kHz | 48kHz | |
A/D D/A 转换器 | AD/DA:24位线性,128 倍超采样 | AD/DA:24位线性,128 倍超采样 | AD/DA:24位线性,128 倍超采样 | AD/DA:24位线性,128 倍超采样 | |
总谐波失真 | 0.1% (1kHz, 10W), 0.3% (1kHz, 半功率) | 0.1% (1kHz, 10W), 0.3% (1kHz, 半功率) | 0.1% (1kHz, 10W), 0.3% (1kHz, 半功率) | 0.1% (1kHz, 10W), 0.3% (1kHz, 半功率) | |
频率响应 | ±1.0dB (1W, 8Ω, 20Hz 至 20kHz) | ±1.0dB (1W, 8Ω, 20Hz 至 20kHz) | ±1.0dB (1W, 8Ω, 20Hz 至 20kHz) | ±1.0dB (1W, 8Ω, 20Hz 至 20kHz) | |
信噪比 | 101dB (A记权, 8Ω, 增益设置 = +14dBu) | 101dB (A记权, 8Ω, 增益设置 = +14dBu) | 101dB (A记权, 8Ω, 增益设置 = +14dBu) | 101dB (A记权, 8Ω, 增益设置 = +14dBu) | |
串扰 | 小于 -60dB (半功率, 8Ω, 1kHz, 音量大输入 150Ω 分流) | 小于 -60dB (半功率, 8Ω, 1kHz, 音量大输入 150Ω 分流) | 小于 -60dB (半功率, 8Ω, 1kHz, 音量大输入 150Ω 分流) | 小于 -60dB (半功率, 8Ω, 1kHz, 音量大输入 150Ω 分流) | |
电压增益/灵敏度 | 8Ω 大音量 | 32.0dB/+9.3dBu (增益设置: 32dB), 26.0dB/+15.3dBu (增益设置: 26dB), 37.3dB/+4dBu (增益设置: +4dBu), 27.3dB/+14dBu (增益设置: +14dBu) | 32.0dB/+8.3dBu (增益设置: 32dB), 26.0dB/+14.3dBu (增益设置: 26dB), 36.3dB/+4dBu (增益设置: +4dBu), 26.3dB/+14dBu (增益设置: +14dBu) | 32.0dB/+6.3dBu (增益设置: 32dB), 26.0dB/+12.3dBu (增益设置: 26dB), 34.3dB/+4dBu (增益设置: +4dBu), 24.3dB/+14dBu (增益设置: +14dBu) | 32.0dB/+4.1dBu (增益设置: 32dB), 26.0dB/+10.1dBu (增益设置: 26dB), 32.1dB/+4dBu (增益设置: +4dBu), 22.1dB/+14dBu (增益设置: +14dBu) |
8Ω 大音量/功率提升模式 | - | - | 34.0dB/+6.3dBu (增益设置: 32dB), 28.0dB/+12.3dBu (增益设置: 26dB), 36.3dB/+4dBu (增益设置: +4dBu), 26.3dB/+14dBu (增益设置: +14dBu) | 35.0dB/+4.1dBu (增益设置: 32dB), 29.0dB/+10.1dBu (增益设置: 26dB), 35.1dB/+4dBu (增益设置: +4dBu), 25.1dB/+14dBu (增益设置: +14dBu) | |
大输入电压 | +24dBu | +24dBu | +24dBu | +24dBu | |
输入阻抗 | 20kΩ (平衡), 10kΩ (非平衡) | 20kΩ (平衡), 10kΩ (非平衡) | 20kΩ (平衡), 10kΩ (非平衡) | 20kΩ (平衡), 10kΩ (非平衡) | |
I/O 接口 | 扬声器输出端口 | Neutrik speakON NL4 x2, 接线柱 x2对, 1/4" PHONE(TS) x2 | Neutrik speakON NL4 x2, 接线柱 x2对, 1/4" PHONE(TS) x2 | Neutrik speakON NL4 x2, 接线柱 x2对, 1/4" PHONE(TS) x2 | Neutrik speakON NL4 x2, 接线柱 x2对, 1/4" PHONE(TS) x2 |
线路输入 | XLR-3-31 x2, 1/4 "PHONE(TRS) x2 | XLR-3-31 x2, 1/4 "PHONE(TRS) x2 | XLR-3-31 x2, 1/4 "PHONE(TRS) x2 | XLR-3-31 x2, 1/4 "PHONE(TRS) x2 | |
其他 | 用于保护载入的USB 2.0 标准-A 接口(母), 扬声器预设升级,带USB闪存的固件升级,带AC线夹的 AC 插座 x1 | 用于保护载入的USB 2.0 标准-A 接口(母), 扬声器预设升级,带USB闪存的固件升级,带AC线夹的 AC 插座 x1 | 用于保护载入的USB 2.0 标准-A 接口(母), 扬声器预设升级,带USB闪存的固件升级,带AC线夹的 AC 插座 x1 | 用于保护载入的USB 2.0 标准-A 接口(母), 扬声器预设升级,带USB闪存的固件升级,带AC线夹的 AC 插座 x1 | |
指示灯 | POWER x1(绿色)、ALERT x1(红色)、USB x1(绿色)、PROTECT x2(红色)、 CLIP/LIMIT x2(红色)、 SIGNAL x2(绿色);LED自动关闭功能 | POWER x1(绿色)、ALERT x1(红色)、USB x1(绿色)、PROTECT x2(红色)、 CLIP/LIMIT x2(红色)、 SIGNAL x2(绿色);LED自动关闭功能 | POWER x1(绿色)、ALERT x1(红色)、USB x1(绿色)、PROTECT x2(红色)、 CLIP/LIMIT x2(红色)、 SIGNAL x2(绿色);LED自动关闭功能 | POWER x1(绿色)、ALERT x1(红色)、USB x1(绿色)、PROTECT x2(红色)、 CLIP/LIMIT x2(红色)、 SIGNAL x2(绿色);LED自动关闭功能 | |
信号处理 | 输入总和:D-CONTOUR(FOH/MAIN,MONITOR,OFF);Delay(0 - 74msec);HPF/LPF(截止频率20Hz~20kHz,带极性控制); 扬声器处理器(6段PEQ+限制器+延迟) | 输入总和:D-CONTOUR(FOH/MAIN,MONITOR,OFF);Delay(0 - 74msec);HPF/LPF(截止频率20Hz~20kHz,带极性控制); 扬声器处理器(6段PEQ+限制器+延迟) | 输入总和:D-CONTOUR(FOH/MAIN,MONITOR,OFF);Delay(0 - 74msec);HPF/LPF(截止频率20Hz~20kHz,带极性控制); 扬声器处理器(6段PEQ+限制器+延迟) | 输入总和:D-CONTOUR(FOH/MAIN,MONITOR,OFF);Delay(0 - 74msec);HPF/LPF(截止频率20Hz~20kHz,带极性控制); 扬声器处理器(6段PEQ+限制器+延迟) | |
延迟 | 1.5 msec(模拟输入至扬声器) | 1.5 msec(模拟输入至扬声器) | 1.5 msec(模拟输入至扬声器) | 1.5 msec(模拟输入至扬声器) | |
预设 | 8种用户预设(出厂预设:用于Yamaha无源扬声器的预设) | 8种用户预设(出厂预设:用于Yamaha无源扬声器的预设) | 8种用户预设(出厂预设:用于Yamaha无源扬声器的预设) | 8种用户预设(出厂预设:用于Yamaha无源扬声器的预设) | |
保护电路 | 负载保护 | POWER 开关 开/关: 输出静音;输出电压保护: 电压限幅器,用户可配置的功率与扬声器预设; DC故障:供电中断(不会自动恢复) | POWER 开关 开/关: 输出静音;输出电压保护: 电压限幅器,用户可配置的功率与扬声器预设; DC故障:供电中断(不会自动恢复) | POWER 开关 开/关: 输出静音;输出电压保护: 电压限幅器,用户可配置的功率与扬声器预设; DC故障:供电中断(不会自动恢复) | POWER 开关 开/关: 输出静音;输出电压保护: 电压限幅器,用户可配置的功率与扬声器预设; DC故障:供电中断(不会自动恢复) |
功放保护 | 热保护:输出限幅器(自动恢复)→输出静音(自动恢复);过电流:输出静音(自动恢复);过压:输出限幅器(自动恢复);集成电路限制:输出限幅器(自动恢复) | 热保护:输出限幅器(自动恢复)→输出静音(自动恢复);过电流:输出静音(自动恢复);过压:输出限幅器(自动恢复);集成电路限制:输出限幅器(自动恢复) | 热保护:输出限幅器(自动恢复)→输出静音(自动恢复);过电流:输出静音(自动恢复);过压:输出限幅器(自动恢复);集成电路限制:输出限幅器(自动恢复) | 热保护:输出限幅器(自动恢复)→输出静音(自动恢复);过电流:输出静音(自动恢复);过压:输出限幅器(自动恢复);集成电路限制:输出限幅器(自动恢复) | |
电源保护 | 热保护:输出限幅器(自动恢复)→电源供电中断;过压:电源供电中断;过电流:电源供电中断 | 热保护:输出限幅器(自动恢复)→电源供电中断;过压:电源供电中断;过电流:电源供电中断 | 热保护:输出限幅器(自动恢复)→电源供电中断;过压:电源供电中断;过电流:电源供电中断 | 热保护:输出限幅器(自动恢复)→电源供电中断;过压:电源供电中断;过电流:电源供电中断 | |
功放类型 | D类,平衡输出电路(BTL) | D类,平衡输出电路(BTL) | D类,平衡输出电路(BTL) | D类,平衡输出电路(BTL) | |
冷却 | 16级变速风扇 x 2,前面至后面空气流通 | 16级变速风扇 x 2,前面至后面空气流通 | 16级变速风扇 x 2,前面至后面空气流通 | 16级变速风扇 x 2,前面至后面空气流通 | |
功率需求 | 根据购买地区而异:100V 50Hz/60Hz,120V 60Hz,220V-240V 50Hz/60Hz *根据额定供电电压的+/- 10%电压操作。 | 根据购买地区而异:100V 50Hz/60Hz,120V 60Hz,220V-240V 50Hz/60Hz *根据额定供电电压的+/- 10%电压操作。 | 根据购买地区而异:100V 50Hz/60Hz,120V 60Hz,220V-240V 50Hz/60Hz *根据额定供电电压的+/- 10%电压操作。 | 根据购买地区而异:100V 50Hz/60Hz,120V 60Hz,220V-240V 50Hz/60Hz *根据额定供电电压的+/- 10%电压操作。 | |
功耗 | 310W (1/8 MAX 功率, 4Ω, 所有通道上粉噪), 60W (4Ω, 待机) | 280W (1/8 MAX 功率, 4Ω, 所有通道上粉噪), 60W (4Ω, 待机) | 230W (1/8 MAX 功率, 4Ω, 所有通道上粉噪), 55W (4Ω, 待机) | 160W (1/8 MAX 功率, 4Ω, 所有通道上粉噪), 55W (4Ω, 待机) | |
外观尺寸 | 宽 | 480mm (18-7/8") | 480mm (18-7/8") | 480mm (18-7/8") | 480mm (18-7/8") |
高 | 88mm (3-7/16"): 2U | 88mm (3-7/16"): 2U | 88mm (3-7/16"): 2U | 88mm (3-7/16"): 2U | |
深 | 388mm (15-2/8") | 388mm (15-2/8") | 388mm (15-2/8") | 388mm (15-2/8") | |
净重 | 7.4 kg (16.31 lbs) | 7.2 kg (15.87 lbs) | 6.9 kg (15.21 lbs) | 6.9 kg (15.21 lbs) | |
附件 | USB盖、使用说明书、规格表、AC线缆(2.0m)x 1 | USB盖、使用说明书、规格表、AC线缆(2.0m)x 1 | USB盖、使用说明书、规格表、AC线缆(2.0m)x 1 | USB盖、使用说明书、规格表、AC线缆(2.0m)x 1 | |
其他 | 用于保护载入的USB 2.0 标准-A 接口(母), 扬声器预设升级,带USB闪存的固件升级,带AC线夹的 AC 插座 x1 | 用于保护载入的USB 2.0 标准-A 接口(母), 扬声器预设升级,带USB闪存的固件升级,带AC线夹的 AC 插座 x1 | 用于保护载入的USB 2.0 标准-A 接口(母), 扬声器预设升级,带USB闪存的固件升级,带AC线夹的 AC 插座 x1 | 用于保护载入的USB 2.0 标准-A 接口(母), 扬声器预设升级,带USB闪存的固件升级,带AC线夹的 AC 插座 x1 |
扬声器预设(Ver1.63 或 更新)
全频扬声器
- CZR10, CZR12, CZR15, CHR15, CHR12M, CHR10, CBR10, CBR12, CBR15, Club112V, Club115V, Club215V, ClubM10V, IF211264, IF211295, IF211299, IF2112AS, IF2112M64, IF2112M95, IF2112M99, IF211564, IF211595, IF211599, IF2115AS, IF2115M64, IF2115M95, IF2115M99, IF2108, IF2205, IF2208, NSAW392, NSAW592, NSAW992, VS4, VS6, VXC4, VXC6, VXC8, VXS5, VXS8, VXL1-24, VXL1-16, VXL1-8, VXS1ML, VXS3F, VXC5F, VXC3F, VXC2F, A10, A12, A12M, A15, R12M, R15M, R112, R115, R215
超低音扬声器
- CXS18XLF, CXS15XLF, ClubSW115V, ClubSW118V, ClubSW218V, IS1112, IS1118, IS1215, IS1218, VXS3S, VXS10S, VXC8S, A15W, R118W
Bi-AMP
- CZR10, CZR12, CZR15, IF211264, IF211295, IF211299, IF2112AS, IF2112M64, IF2112M95, IF2112M99, IF211564, IF211595, IF211599, IF2115AS, IF2115M64, IF2115M95, IF2115M99, IF311564, IF311595, IH200064, IH200095
功放
扬声器的额定功率須要使用多少功率放大器的输出功率?
一般来说,要在没有功率放大器削波的情況下获得扬声器的大输出,你可以选择一个可提供跟扬声器的PGM额定功率相同的放大器。 假如没有描述PGM额定功率,参考值將是大/峰值功率的一半(或噪音/连续额定功率的两倍)。 例如,用PS系列功放推动两台S115V扬声器(PGM 500W @ 8欧姆),P5000S(525W × 2 @ 8欧姆)是合适获得扬声器大输出功率的选择。 然而,除了要使用的扬声器外,您所需的输出功率因信号源的类型和所需的声压~不同而不同。
举例来说,虽然难以察觉的短暂性削波一般並不构成问题,但在要求苛刻的应用环境下,如音乐工作室监听系统,即是一瞬间的削波也不允许的,您可能需要选择具有较高输出功率的放大器。
此外,如果您安装的音响系统是应用在只需低声压~的背景音乐系统上,你可以选择输出功率较低的放大器。 但是,如果使用低功耗的放大器,请注意,不要使放大器至削波 。 即使你的放大器的输出功率低于一个扬声器的额定功率,放大器的削波也很容易损坏扬声器的单元。
有沒有一个功率放大器,可用于高阻抗连接(定压分布)?
截至2011年4月,支持高阻抗连接的功率放大器如下:
专用的高阻抗系统:XH200(100V和70V线路可切换)
兼容100V线路:XP3500,PC3301N,T5n,TX5n
兼容70V线路:XM4180,XP7000,T3n
XH200: Dedicated for high-impedance system
XP3500: Compatible with 100V line
PC3301N: Compatible with 100V line
T5n: Compatible with 100V line
TX5n: Compatible with 100V line
XM4180: Compatible with 70V line
XP7000: Compatible with 70V line
T3n: Compatible with 70V line
高阻抗连接和标准的低阻抗连接之间有什么区别?
高阻抗扬声器的连接是广泛地被用在许多工程的分散式扬声系统里,连接多个扬声器到一个单一的功放,并进行远距离传输 。 添加一個可提升阻抗到几百或几千欧姆的音频变压器到扬声器,可有效地使用一个比低阻抗系统要求低得多的电流來驱动扬声器。即是说,可以并联連接大量扬声器到每一個功放输出。
高阻抗扬声器的连接在一个特定大电压下运行-通常为70或100伏特,因此也称为"定压"扬声系统 ("定压"的标签是有点误导:实际输出电压波动是根据输入信号的大小)。
那款功放能在2欧姆负载下正常工作吗嗎?如并连两个4欧姆扬声器等。
截至2011年4月,以下六款型号支持2欧姆驱动:
TX6n,TX5n,TX4n,T5n,T4n和T3n
PC - 1N和XP系列的规格显示动态功率在2欧姆负载(20毫秒),但这并不能保证在2欧姆负载下能连续使用。
根据信号源类型的不同,假如信号电平动态范围小,不容易削波的情况下,是可以在2欧姆负载下工作的。然而,这样的情况下功放的输出功率其实只有4欧姆状态下的一半都不到(因为要满足动态范围小,不容易削波的状态)。
每个放大器的功耗是多少? 須要多少的供电能力?
在1/8输出测得的功耗可参考在雅马哈专业音响Global网页(www.yamahaproaudio.com)上记载的规格(Products>Power Amps>(各放大器系列的页)>Specifications )。
1/8输出(比大输出低9dB)是推测普通的音乐信号会偶尔削波的输出水平。 这个值可以用来作为参考估计須要的电源容量。但是,如果放大器持续削波或音源的信号给压缩的太厉害(动态范围狭窄)以及在大水平,它可能需要大约两倍的输出值 。
什么是EEEngine?
EEEngine是雅马哈专有的放大器驱动技术,能提供具有AB类功放音质表现,同时拥有高功率转换效率。有关详情,请参阅以下页面:
EEEngine
Read more about EEEngine
什么是多功能接线柱? 如果我的放大器的扬声器输出同时具有多功能接线柱和Speakon接口,我可以同时使用两个接口吗?
多功能接线柱可连接几种不同类型的连接线,如裸线,Y型插头及香蕉插头等。 多功能接线柱和Speakon接口是内部并联连接的,可以同时使用。但当您使用桥接模式连接扬声器时,要注意扬声器阻抗。(当连接两个并联的4欧姆扬声器时,扬声器阻抗变为2欧姆。 )
如果我的放大器同时具有XLR端口和Phone端口两种输入端口,我可以把从XLR端口输入的音频信号通过Phone端口发送到下一个放大器吗?
可以。 音频信号可通过其中一个端口输入,因为XLR端口和Phone端口的内部是并联连接。然而,同时从两个端口输入的信号不能混合。假如你的放大器同时具有XLR端口和Euroblock两种输入端口,也可从其中一个端口送出音频信号。
什么是浪涌电流?
浪涌电流是指打开设备电源时瞬间输入的电流。
因为使用线性电源变压器的功放具有较高的功率值,但功率消耗并不是按比例提高。例如,P3500S(390W@8Ω×2) 的功耗是350W, 那么浪涌电流是132.5A。
如果系统是由多个功放构成的,特别是使用变压器供电的功放,必須注意不可同時在同一系統上启动多個功放。
目前使用了电源变压器的功放型号是,P3500S,P2500S,P1000S,XP3500,XP2500,和XP1000(共6款型号)。上述型号,XP3500,XP2500和XP1000均配备了浪涌电流抑制电路,并适用于多功放应用,如音响安装应用等
什么是电压增益?
电压增益是指当功放的衰減器设定为大(一般为0dB)時, 输出电压对输入电压的比率
只要功率放大器有相同的电压增益值, 即使他们有不同的额定输出功率, 相同的输入电平会产生相同的输出电平, 直到每个功放达到额定输出。在这种情况下, 不同的额定输出导致输入灵敏度的差别。
当使用音箱处理器在多功放模式驱动音箱时, 假如功率放大器的电压增益不同,由制造商推荐的音箱预设将无法正常运作。
除了XM和XH系列, 雅马哈的功率放大器只要是在相同系列中, 所有放大器都保持一致的电压增益。
因此,只要使用同一系列的功率放大器,能让你以合适的输出组合不同型号, 例如, 大输出型号用于低频驱动,小输出型号用于高频驱动等等, 建立一个有效的系统。(顺道说一下, 电压增益在TXn 系列上为可变, Tn and XP 系列可在26 dB或32 dB间切换, PC-1N系列固定在32 dB, P-S系列固定在32.1 dB)
另外, XM及XH系列具有恒定的的输入灵敏度。XP系列也可设置为恒定的的输入灵敏度而每个额定输出可得到+4dB输入, 意味着即使是相同的输入电平, 输出电平变化也取决于型号。
什么是额定输出?
额定输出是指可以连续几秒钟到几分钟之间输出的电力的RMS(有效值), 单位是W(瓦) 这不是一个可长时间连续输出的值,但通常一般作业情况下不会构成任何问题, 因为音乐信号和语音信号都不是恒定的。 当类似连续正弦波的信号连续输出额定输出功率,过热保护回路将被启动,并降低输出功率至1/8左右(-9dB)。
什么是输入灵敏度?
当衰减器在其大时(一般为0 dB), 达到额定输出所需要的输入信号电平。此外, 当衰减器大时, 一个大于输入灵敏度的信号会导致输出削波。当电压增益相同时, 输出功率较大的型号, 其输入灵敏度也相对较大。 假如负载阻抗成了一半,因为电压增益是恒定的,所以输出功率差不多会倍增。但实际额定输出不会变成双倍,所以输入灵敏度将会变小一些。
什么是信噪比?
在没有输入时, 大输出电平和本底噪音电平之间的差值, 单位为dB。数值越大, 噪声影响较小, 即性能越好。 一般来说, 在同一个系列的功放噪音水平之间没有太大的区别, 因此具有较大输出功率的型号有更好的信噪比。
要连接多个扬声器,并联还是串联比较好?
当使用单台功率放大器连接多个扬声器时,并联或串联都可以使用。一般來说并联是比较常见的, 但并联两个音箱时阻抗将变成一半,四个扬声器時是1/4, 因此有必要注意, 总的阻抗不能低于功放的负载阻抗。串联时,总的阻抗将增加,因此,当试图驱动多個音箱時,推荐配合并联方式一起使用。
什么是阻尼系数?
这是一个功放的规格指标,按下列公式计算:
音箱的负载阻抗/功放的输出阻抗
较大的值较好, 也可称之为电流流向音箱的效率。
阻尼系数在实际应用上的计算方式:
音箱的负载阻抗/(功放的输出阻抗+电缆內电阻值(來回))
这意味着音箱电缆的截面积和长度有显著的影响因素。
例如:
音箱利用功放的电能带动振膜产生声音, 但是因为振动部分的质量和阻尼特性,像是挂在弹簧上的砝码, 所以即使音频信号停止了, 但振动无法这么快停止。这点在具有较高重量的低音扬声器上更为明显。
振动会产生电磁感应,导致电流产生,但电磁感应引起的电流会成为振动的反作用力。如果以低电阻令产生的电流发生短路来尽可能的去尽量抑制振动,使之增强弹力, 可快速抑制多余的振动, 得到一个收紧的声音。
STEREO、PARALLEL、BRIDGE模式怎样运作?
STEREO: 每个通道独立运作。输入信号和衰减器在每条通道中是分开的
PARALLEL: 输入信号连接到单个通道,并从两个相邻通道的输出相同的信号。衰减器独立运作。
BRIDGE: 用两个输出通道, 作为单个通道双倍输出。衰减器作为一个单一通道。电源增加6dB, 小负载阻抗变为双倍。有关连接音箱输出的详细资料,请参阅每款功放的使用说明书。
