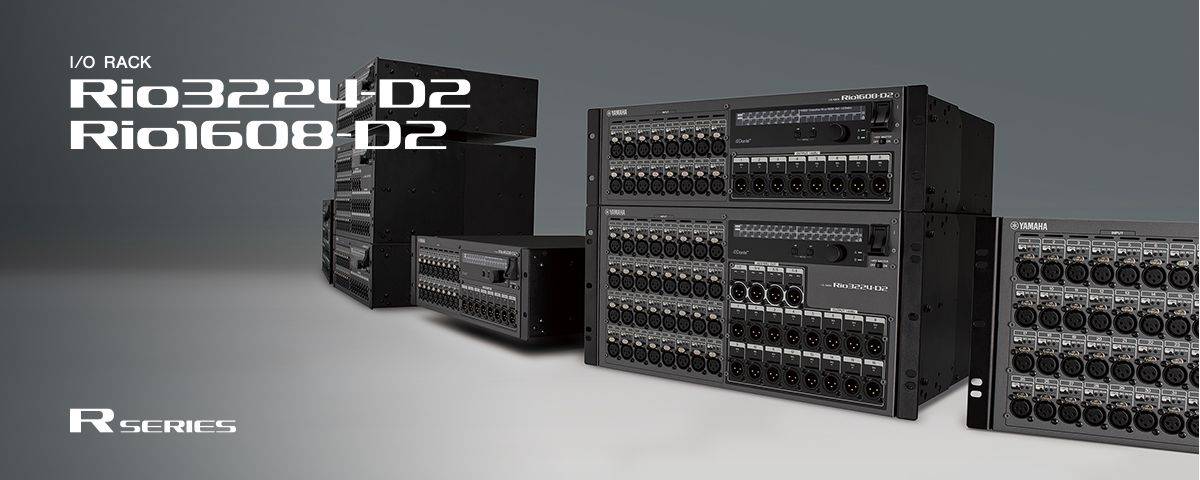

R系列(AD/DA):第二代

更好的音质,可靠性以及显示能力,满足Dante网络的I/O机架接口箱登场

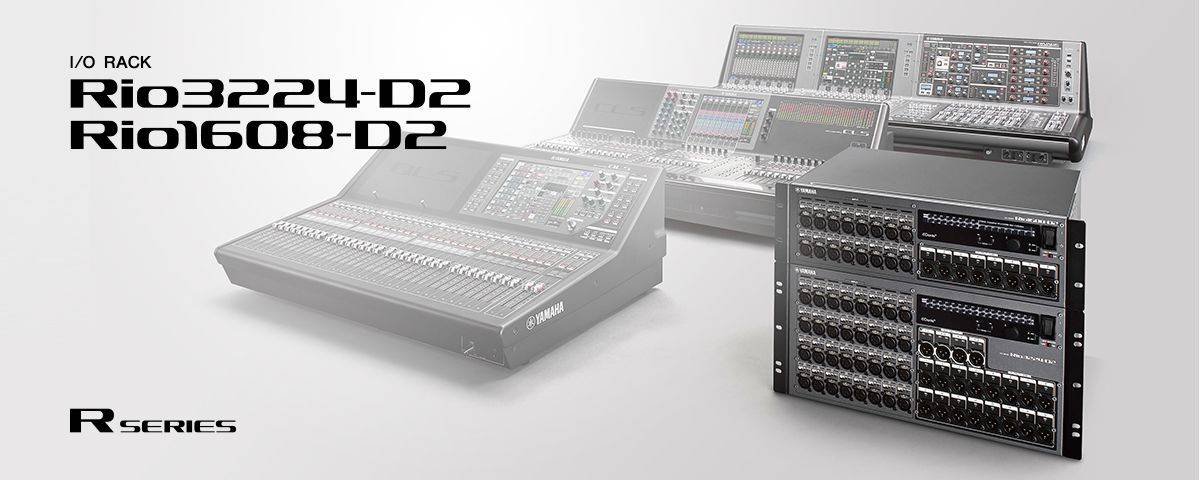

雅马哈 Rio3224-D2 和 Rio1608-D2 是内建 Dante 音频网络协议的高性能的 I/O 机架接口箱设备。两款型号的设计上均遵循雅马哈 “natural sound”的概念,从而实现出色的音质,为关联调音台的创新性能提供了强有力的支持。不仅如此,它们放置灵活,可以满足多种设备的组合需求。Rio3224-D2 和 Rio1608-D2 不仅是 RIVAGE PM7 数字混音系统的标准组件,它们同样完全适用于 CL 以及 QL 系列数字调音台,以其出色的音质和操控性进一步挖掘Dante 网络的潜力。




R系列(AD/DA):第二代

第二代R系列I/O机架接口箱(AD/DA)提升了音质、可靠性以及可视化操控能力。与CSD-R7控制台一同使用时,该系列接口箱将成为RIVAGE PM7数字混音系统的标准组件。它们同样适用于CL以及QL系列数字调音台。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

Rio3224-D2 网络设备及扩展卡

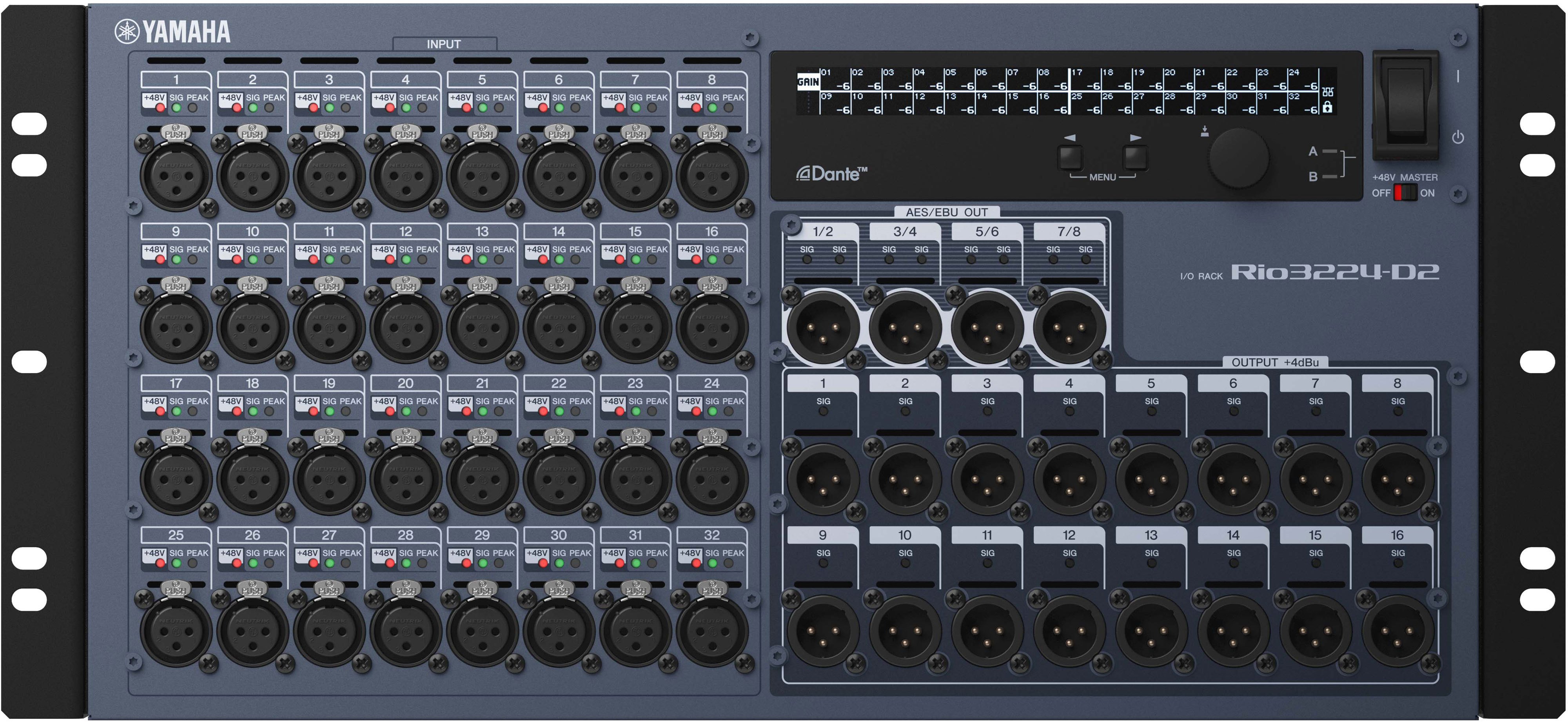

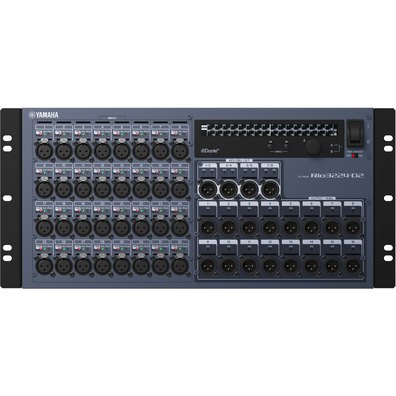

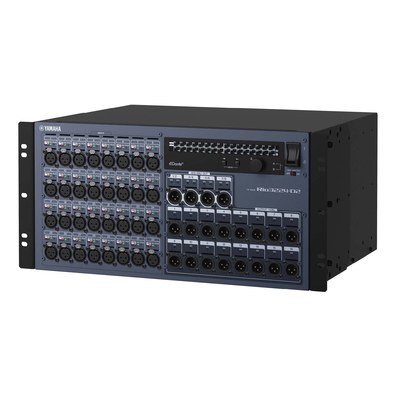

这款高性能的I/O机架接口箱可以与CL、QL以及RIVAGE PM系列调音台搭配使用。它包含32个模拟输入,16个模拟输出以及8个数字AES/EBU输出。Rio3224-D2可以直接连接至Dante数字音频网络,实现灵活的系统操控。内建高可靠性的双电源供电,参数图形显示屏则提供了简便的可视化操作。

  • 32模拟输入,16模拟输出,8数字输出。
  • 从Primary及Secondary接口均可实现冗余连接。同样支持菊型链接
  • 可通过综合显示屏直观操控增益以及其它参数。
  • 尺寸 (宽x高x深): 480 x 220 x 368mm (18.9" x 8.7" x 14.5")
  • 净重: 13.5 kg (29.8 lbs)

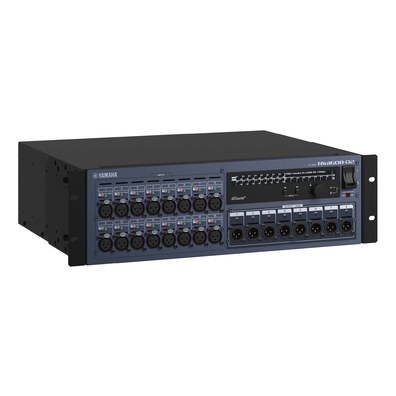

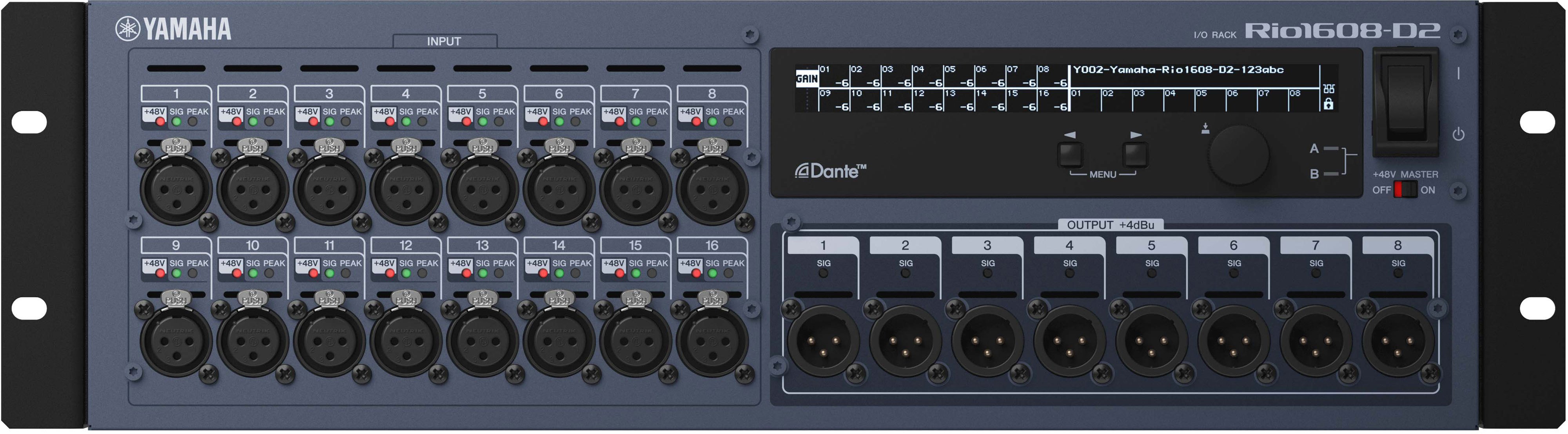

Rio1608-D2 网络设备及扩展卡

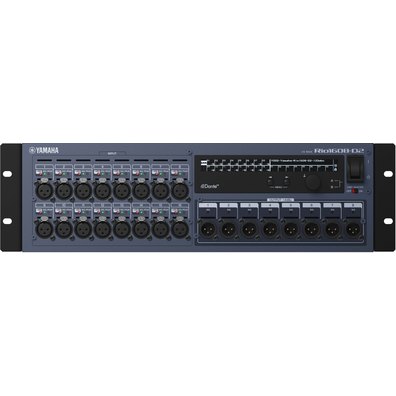

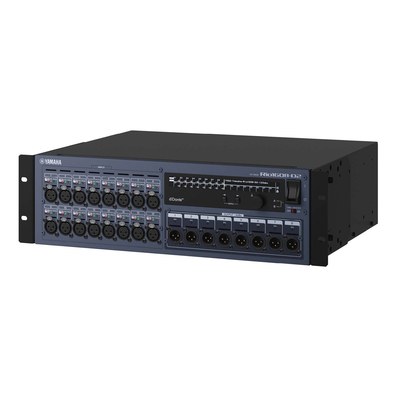

这款高性能的I/O机架接口箱可以与CL、QL以及RIVAGE PM系列调音台搭配使用。它包含16个模拟输入,8个模拟输出。Rio1608-D2可以直接连接至Dante数字音频网络,实现灵活的系统操控。内建高可靠性的双电源供电,参数图形显示屏则提供了简便的可视化操作。

  • 16模拟输入,8模拟输出。
  • 从Primary及Secondary接口均可实现冗余连接。同样支持菊型链接
  • 可通过综合显示屏直观操控增益以及其它参数。
  • 尺寸 (宽x高x深): 480 x 132 x 368mm (18.9" x 5.2" x 14.5")
  • 净重: 9.6 kg (21.2 lbs)

RIVAGE PM 系列高音质激发创新自由

R系列(AD/DA):第二代

Rio3224-D2 and Rio1608-D2 I/O 机架毫无保留地继承了雅马哈强大的现场扩声技术, 因此可以在舞台上清晰地捕捉声音,并且根据调音师的需求处理形成良好音效。除此之外,还针对初代开发的 Rio3224-D 和 Rio1608-D 模拟电路进行了调整,以更好地展现雅马哈 “natural sound” 的概念和 “RIVAGE PM 系列” 的整体性能。

Dante 网络协议实现灵活的系统设定

R系列(AD/DA):第二代

Audinate 公司的 Dante 网络协议为系统设定带来了高灵活性。通过使用Dante, 你可以在采用该协议的任何设备中进行自由组合,并把设备放置在最为方便的地方。该协议还支持冗余,因此即使系统出现问题仍可保证继续正常运行。Dante Controller 软件则可帮助您简单灵活地在网络中配线设备。Dante 还支持 AES67 标准的基于 IP 的音频互操作性,这意味着它可以与其他的网络设备实现互联互通。Dante 的一些其他优良特性包括可以避免未授权操作的 DanteDevice Lock,以及 Dante Domain Manager,它可以帮助用户实现授权及权限等级的高效管理。*

*访问 Audinate 官网获取更多 Dante Domain Manager 信息。

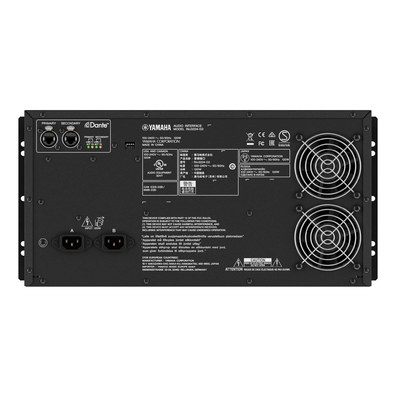

双电源以及改良的更为安静的气流通路

R系列(AD/DA):第二代

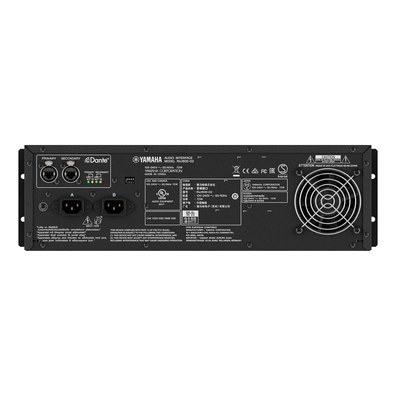

电源故障是操作音频 I/O 设备的主要风险。Rio3224-D2 和 Rio1608-D2 都包含双电源供电单元,减少了在演出期间丢失供电的可能性,如果其中一个电源供电出现问题,只要另一个电源仍处于正常状态,那么操作将继续进行,不受影响。 我们对内部通路也进行了重新设计,通过降低风扇噪音从而显著降低了运行噪音。

参数显示器以及操控改善

Rio3224-D2 和 Rio1608-D2 的另一个改进是显示方式,在第一代型号 LED 指示灯的基础上升级为包含字符/图标的显示屏,它可以简单快速地确认 Dante 设置以及电平表、增益、高通滤波器、幻象电源等设置。Rio3224-D2 和 Rio1608-D2还可以直接从 I/O 接口处编辑增益、高通滤波器和幻象电源的设置,甚至可以根据需要锁定它们。通过电脑上安装的 R Remote 软件同样可以实现相关的操作。

R系列(AD/DA):第二代

用于改变模拟增益的数字补偿

R系列(AD/DA):第二代

当多个调音台连接至同一I/O机架接口箱时,不同的操作者对增益的更改可能造成无可预料的结果。Rio3224-D2以及Rio1608-D2具备了增益补偿功能,可以自动在数字层面调整增益值来补偿模拟增益的变化,从而保障发送至网络的声音保持稳定的电平。

Rio3224-D2 Rio1608-D2
采样频率 外部 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, +4.1667%, +0.1%, –0.1%, –4.0% (±200 ppm) 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, +4.1667%, +0.1%, –0.1%, –4.0% (±200 ppm)
信号延迟 Less than 1.7 ms, Rio INPUT to Rio OUTPUT connect with PM10 using Dante, Fs= 96 kHz, Dante Receive Latency set to 0.25 msec Less than 1.7 ms, Rio INPUT to Rio OUTPUT connect with PM10 using Dante, Fs= 96 kHz, Dante Receive Latency set to 0.25 msec
总谐波失真 Less than 0.05% 20 Hz-20 kHz@+4 dBu into 600Ω, Fs= 48 kHz, Less than 0.05% 20 Hz-40 kHz@+4 dBu into 600Ω, Fs= 96 kHz, INPUT to OUTPUT, Input Gain= Min. Less than 0.05% 20 Hz-20 kHz@+4 dBu into 600Ω, Fs= 48 kHz, Less than 0.05% 20 Hz-40 kHz@+4 dBu into 600Ω, Fs= 96 kHz, INPUT to OUTPUT, Input Gain= Min.
频率响应 +0.5, –1.5 dB 20 Hz-20 kHz, refer to +4 dBu output @1 kHz, INPUT to OUTPUT, Fs= 48 kHz / +0.5, –1.5 dB 20 Hz-40 kHz, refer to +4 dBu output @1 kHz, INPUT to OUTPUT, Fs= 96 kHz +0.5, –1.5 dB 20 Hz-20 kHz, refer to +4 dBu output @1 kHz, INPUT to OUTPUT, Fs= 48 kHz / +0.5, –1.5 dB 20 Hz-40 kHz, refer to +4 dBu output @1 kHz, INPUT to OUTPUT, Fs= 96 kHz
动态范围 112 dB typ., DA Converter, 108 dB typ., INPUT to OUTPUT, Input Gain= Min. 112 dB typ., DA Converter, 108 dB typ., INPUT to OUTPUT, Input Gain= Min.
嗡音和噪声 等效输入噪音 –128 dBu typ., Input Gain= Max. –128 dBu typ., Input Gain= Max.
剩余输出噪音 –88 dBu, ST master off –88 dBu, ST master off
串扰 -100dB, adjacent INPUT/OUTPUT channels, Input Gain = -6dB, @1 kHz *Measured with a 30dB/octave filter @22kHz -100dB, adjacent INPUT/OUTPUT channels, Input Gain = -6dB, @1 kHz *Measured with a 30dB/octave filter @22kHz
电源要求 100-240V, 50/60Hz 100-240V, 50/60Hz
功耗 120W 72W
尺寸 480 mm (18.9") 480 mm (18.9")
220 mm (8.7") 132 mm (5.2")
368 mm (14.5") 368 mm (14.5")
净重 13.5 kg (29.8 lbs) 9.6 kg (21.2 lbs)
所含配件 Owner’s Manual, AC power cord (250cm), Dante Virtual Soundcard Token leaflet Owner’s Manual, AC power cord (250cm), Dante Virtual Soundcard Token leaflet
其他 NC Value: FAN MODE LOW: NC=20 / HIGH: NC=30 (Measurement position: 1 m from the front of the unit), Operating temperature range: 0 - 40°C, Storage temperature range: –20 - 60°C NC Value: FAN MODE LOW: NC=15 / HIGH: NC=25 (Measurement position: 1 m from the front of the unit), Operating temperature range: 0 - 40°C, Storage temperature range: –20 - 60°C
  • Total Harmonic Distortion is measured with 18 dB/octave filter @80 kHz
    Hum & Noise are measured with A-Weight filter.
    Crosstalk is measured with a 30 dB/octave filter @22 kHz

模拟输入特性

输入端口 增益 输入阻抗 标称应用 输入电平 接口
标称 失真前最大电平
INPUT 1-16 +66dB 7.5kΩ 50-600Ω Mics & 600Ω Lines -62dBu (0.616mV) -42dBu (6.16mV) XLR-3-31 type (Balanced)*1
-6dB +10dBu (2.45V) +30dBu (24.5V)
INPUT 17-32*2 +66dB 7.5kΩ 50-600Ω Mics & 600Ω Lines -62dBu (0.616mV) -42dBu (6.16mV) XLR-3-31 type (Balanced)*1
-6dB +10dBu (2.45V) +30dBu (24.5V)

*1. XLR-3-31 为平衡接口。 (1= GND, 2= HOT, 3= COLD)
*2. 仅Rio3224-D2
* 在这些参数中, 0dBu= 0.775Vrms.
* +48V DC(幻象电源)可通过单个软件控制开关被用于INPUT XLR类接口。

模拟输出特性

输出端口 实际来源阻抗 标称应用 输出电平 接口
标称 失真前最大电平
OUTPUT 1-8 75Ω 10kΩ Lines +4dBu +24dBu Euroblock

数字输入&输出特性

端口 格式 数据长度 电平 音频 接口
Primary/Secondary Dante 24-bit or 32-bit 1000Base-T 32ch (Rio3224-D2 to other devices)
24ch (Other devices to Rio3224-D2)
16ch (Rio1608-D2 to other devices)
8ch (Other devices to Rio1608-D2)
etherCON Cat5e

数字输出特性

端口 格式 数据长度 电平 接口
AES/EBU OUT 1-8*1 AES/EBU AES/EBU Professional use*1 24-bit RS422 XLR-3-32 type (Balanced)*2

*1. 仅Rio3224-D2
*2. XLR-3-32为平衡接口。 (1= GND, 2= HOT, 3= COLD)

Name OS Size Last Update
Rio1608-D2 Firmware V1.81 5.8MB 2022-01-13
Rio3224-D2 Firmware V1.81 5.8MB 2022-01-13
R Remote V5.0.0 for Mac macOS 11(Intel/Apple silicon with Rosetta 2) 10.15-10.14 Mac 69.1MB 2022-01-13
R Remote V5.0.0 for Win 10/8.1 Mac 69MB 2022-01-13
R系列(AD/DA):第二代

Rio3224-D2/Rio1608-D2 Leaflet

Name English English
ProVisionaire Touch Setup Guide [3.8MB]
R Remote V4.5 User's Guide [1.9MB]
R Series/Tio1608-D Firmware Update Guide (R series:V4.10 or later) [116KB]
Rio3224-D2/Rio1608-D2 Owner's Manual [English] [4.9MB]
Name English English
CAD Data (Rio3224-D2, Rio1608-D2) [1.2MB]
Rio3224-D2, Rio1608-D2 Dimensions [608KB]
Yamaha Dante devices with AES67 Guide [367KB]
