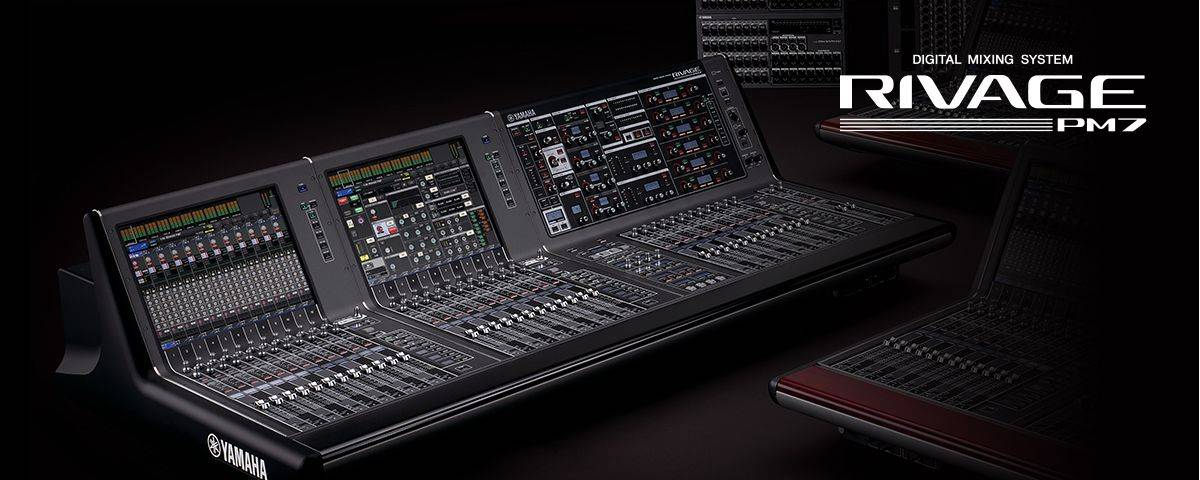

RIVAGE PM7 New

数字混音系统

自雅马哈首台专业现场扩声调音台PM200问世以来,已经过去了40多年。 PM 系列调音台在扩音领域的历史上见证了许多重要的里程碑时刻。众多革新的创造早已成为专业人士仰赖的重要标杆。现在,RIVAGE PM10 系统的问世,将开启一个 PM 系列调音台的全新时代。从声音品质、操作性、功能性、可靠性、延展性等各方面而言,这一款精密的旗舰产品将定义新时代的发展方向。 RIVAGE PM10 继承了PM系列的特性,将为发展中的现场扩声领域带去真正的革新。现在,RIVAGE PM7 数字混音系统为更广泛的领域拓展了数字混音选择。

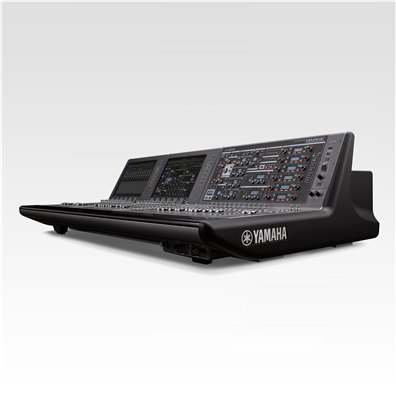

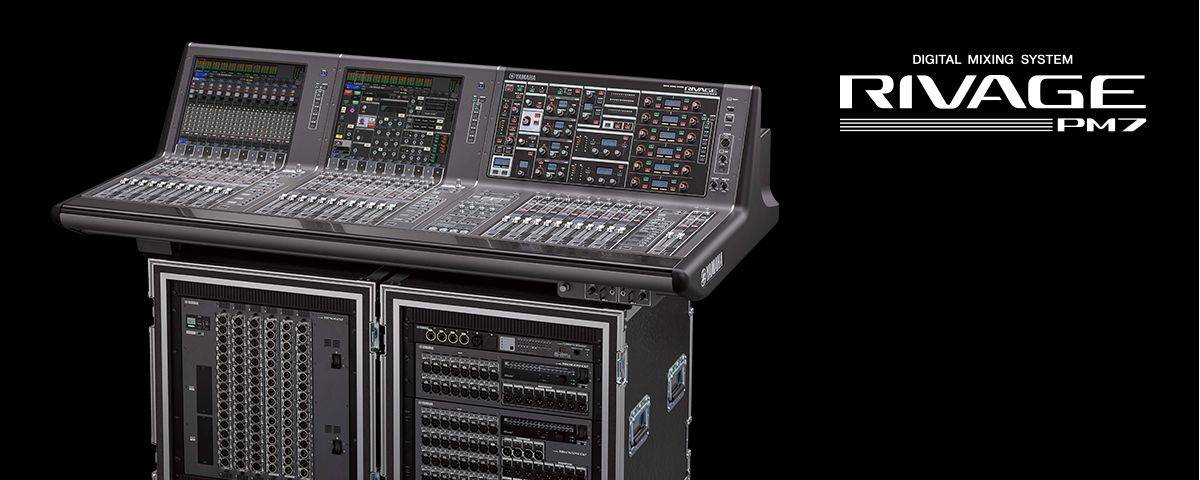

RIAVEG PM7 数字混音系统包含了 CSD-R7 数字调音台,一台或多台 I/O 接口箱以及特定的用于网络连接的界面卡。CSD-R7 与旗舰系统RIVAGE PM10 中的CS-R10 控制台的外形尺寸及面板布局均相同,并内建了 DSP。更为紧凑的系统为用户带来与RIVAGE PM10相似的高标准操控体验以及工作效率。

雅马哈“PM家族”将继续为发展中的现场扩声领域带来新的革新。



RIVAGE PM7 新品

RIAVEG PM7 数字混音系统包含了 CSD-R7 数字调音台,一台或多台 I/O 接口箱以及特定的用于网络连接的界面卡。CSD-R7 与旗舰系统RIVAGE PM10 中的CS-R10 控制台的外形尺寸及面板布局均相同,并内建了 DSP。更为紧凑的系统为用户带来与RIVAGE PM10相似的高标准操控体验以及工作效率。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

声音

来自RIVAGE PM 的声音就是音乐本身

RIVAGE PM7

对于音响工程这类创造性工作来说,纯净、无音染的声音是理想的起点.所有雅马哈调音台均秉持此理念设计,其目标就是首先帮助音响师精确地捕捉来自舞台的无音染的声音,在此基础上进而添加各种所需的创新处理。您可以看到在RIVAGE PM7 系列中,雅马哈仍坚定不移地坚持这一理念。

两种类型的 I/O 机架接口箱获取理想的舞台声

RIVAGE PM7

雅马哈为RIVAGE PM 系统的输入输出提供了两种型号的高性能I/O 机架接口箱,每种型号的接口箱适用于不同类型的音频网络。

第一种TWINLANe 网络能够通过光纤来处理多达400 个音频通道。RPio622 与/或RPio222 I/O 接口箱、HY256-TL 或HY256-TL-SMF 音频界面卡的组合,可以通过带有模拟输入级的混合式麦克风前置放大器进行输入,从而将雅马哈“natural sound”的概念提升到新的高度,使具有Rupert Neve Designs 变压器和SILK 处理电路的先进VCM 技术模型的数字部分提供出色的音乐和气氛。

第二种Audinate 的Dante 音频网络已经在CL 和QL 系列数字调音台以及其他一系列雅马晗专业音频产品中广泛应用。采用Dante 协议的Rio3224-D2 以及Rio1608-D2 I/O 接口箱可以与HY144-D 音频界面卡连接使用,它们拥有与RIVAGE PM 系列自然之音相同的输入音质。

纯净而又精确的舞台声为创新的处理提供了完善的基础。

向所有工程师提供 Rupert Neve 的音质(RPio622 & RPio222)

RIVAGE PM7

装载RY16-ML-SILK 模拟输入扩展卡后, RPio622 以及RPio222 I/O 接口箱便拥有了由Rupert Neve Designs (RND) 公司传奇性人物Rupert Neve 设计的变压电路以及搭载于该公司高端模拟设备的SILK 处理器,这一切通过雅马哈的VCM(虚拟电路建模)技术进行精确建模。

Rupert Neve 设计的话筒前置放大器以其自然的压缩和饱和度获得了众多录音工程师的肯定。 SILK处理器能够对声音进行塑形,使声音之美进入一个新纪元。埋设于调音台中的灵动之音重获新生,如同模拟声般富有质感。

RY16-ML-SILK 扩展卡的混合型话筒前置放大器中的SILK处理功能具有 "RED" 和 "BLUE" 两种选择。 "RED" 选项可以提供惊人的功率支持, "BLUE" 选项则可以提供稳定性的功率。另外,一个持续可变的 "TEXTURE" 旋钮可以对谐波分量进行声音塑形,使其与原始音源更加匹配。SILK处理器的特性在通道EQ和混响插件对声音产生的影响上也颇为显著。

RIVAGE PM7 使得更广泛领域的音响师可以拥有久负盛名的Rupert Neve 前置放大器的音质,并将其运用于自己的创新工作之中。

内置 Dan Dugan 自动混音器

RIVAGE PM7

通过与Dan Dugan Sound Design 公司的深入合作,著名的Dan Dugan 自动话筒混音与其先进的算法植入了RIVAGE PM系列数字混音系统中。它的设置十分简单:只需将处理器插入多达64 个通道中,即可自动优化话筒增益分布。增益控制更为顺畅、自然,如同经验丰富的调音师手动进行混音一般。该系统还能有效降低反馈和梳状滤波器问题。在演讲类应用中,尤其是即兴发言的情况下,该系统使操作者能够集中精力于推子操作以外的更多细节中,实现始终如一的高品质混音。

操控

流畅的操作为您带来安心的操作体验

RIVAGE PM7

作为音响师最主要的工具,特别是在当今快速演变的现场扩声领域,调音台的操控特性显得至关重要。因此雅马哈数字现场扩声调音台将流畅的模拟操作模式和先进的数字技术相结合,成为世界范围内广受好评的典范。RIVAGE PM7 同样继承了这一传统。其具备和著名的 RIVAGE PM10 相同的外形尺寸和面板布局,因而为用户提供了相同的操控体验。

RIVAGE PM 系列的操控特性均围绕当今的现场环境展开,在其帮助下,音响师将更加便捷地集中精力于声音并享受创新的过程。

完整的雅马哈选定通道界面

RIVAGE PM7

雅马哈数字调音台传奇般的操控体验的关键之一,是选定通道概念,可以通过SEL按键实现对选定通道参数的直接设定。RIVAGE PM7的选定通道部分继承了RIAVGE PM10的全部特点,调音师可以直观快速地对选定通道的所有参数通过旋钮、按键以及指示灯进行全面的操作和控制。

触摸屏幕和推子为直观的操作助力

RIVAGE PM7

RIVAGE PM7 系统的控制面板配备了 3 个推子模块,每个模块中包含 12 个推子,用户可以根据使用需求将通道分配到这些推子中。其中左侧的两个推子模块可与位于顶部面板的大触摸显示屏形成联动,带来增强的Centralogic操作环境。垂直延伸的通道条与触摸屏形成天衣无缝的结合,为用户提供直观又带有逻辑性的操控体验。通过12个通道编组来管理通道,因而为工作流提供了多样化的操控组合。

RIVAGE PM7

适用于任何工作任务的监听功能

现场扩声对于监听的需求根据工作任务的不同而千差万别,因此系统必须配备一个灵活的监听系统。 RIVAGE PM7 系统拥有 2 个监听输出和 Cue 总线,各自均配备可单独调整的输出电平,并可以储存多达 8 组的监听声源以便快速调出。系统同样为监听部分提供了专用的延时和 8 段全参数 EQ 调整功能。同时,在 EQ 调整阶段前的插入点,监听部分也能够支持插件的使用。 RIVAGE PM7 系统监听部分精心的设计且具灵活性的特性使其可以胜任任何监听需求。

于细节处尽显便捷

RIVAGE PM7

RIVAGE PM7 系统控制面板中的主要编码器旋钮的周围均围绕着马蹄形的刻度指示,从而更直观地体现出当前系统的设定。举例来说,用户使用多功能编码器旋钮时,通常是从下方查看编码器,而马蹄形指这一特别的形状可以确保当指针在 12 点钟位置时可以不被编码旋钮挡住,优化了用户的可视度。

推子旋钮是 RIVAGE PM7 系统细节设计上的另一重要亮点,它的设计汲取了多年调音台操作界面设计之精华。旋钮的波状外形使得您手指所及之处都能感受到舒适的操控感。唯有经过您的实际操作,方能感受到这一特性所带来的自在体验。

整体而言,RIVAGE PM7 系统在突起的控制面板上配备了触摸屏和选定通道功能,可以为工程师提供的可视化体验。操作过程中,工程师可以同时兼顾舞台和调音台,完成所有的控制工作。触摸屏幕恰到好处的距离使工程师的操作可以不费吹灰之力。

强化的功能性

隔离功能,提升场景调用的实用性

RIVAGE PM7
RIVAGE PM7

场景记忆功能是数字调音台的一个主要优点。音响工程师们的调音习惯千差万别,对于场景记忆功能的使用也各有己见。因此,我们有必要提升场景调用功能的灵活性。

RIVAGE PM7 系统可以在使用场景记忆的情况下,通过各种方法进行过滤。已被雅马哈调音台用户所熟悉的“独立调用”功能可以指定哪个功能组会受到场景调出的影响,“安全调用”功能则用来从场景调出操作中排除特定的通道。而现在,全新的“Isolate” 隔离功能可以指定整个通道模块,包括EQ均衡、Dynamic 动态库等等被保护起来,在场景调用情况下保持参数不被改变。举例来说,这意味着即便通道的某些参数受到 Recall Safe 安全调用功能的保护,用户仍然可以在不改变其设置的情况下,将整个通道从调用场景中分离出来并进行保护。当大量使用场景记忆的情况下,这个功能会非常实用。

覆盖过滤器为应对突变提供快速反应

RIVAGE PM7

覆盖过滤器是另一项可以拓展场景记忆功能实用性的新特性。覆盖过滤器可以实现独立于场景调用的 “Overlaid” 覆盖功能,允许在当前混音状态下,临时性调整推子偏移量和混音/矩阵母线发送量而不受场景调用影响。当演出发生计划外的状况时,则需要音响工程师对相应通道进行调整,这时,覆盖过滤器能发挥出其有用的功能。在覆盖过滤器的帮助下,工程师可以对该通道做出临时性的改变,随后即可迅速恢复到原有的参数设置。覆盖过滤器功能在需要临时性调整以及迅速恢复原有设置的情况下,有巨大的价值。

广播特性

RIVAGE PM7

RIVAGE PM7的5.1 环绕声声像及监听功能适用于广播领域,两条环绕声母线可帮助高效制作国际馈送节目。除此之外,它还提供了广播用混音减功能,只需几个步骤即可从指定的远程馈送中删除指定源。

现场录音的两大捷径

专业品质的现场录音能力如今已成为现场扩声调音台不可或缺的一部分。除了方便的两轨录音可录制到USB闪存之外,RIVAGE PM7 系统还支持通过 Dante 音频网络进行多轨录音,从而满足了用户广泛的录音需求。

USB 闪存两轨录音功能可以直接将立体声输出或混音总线输出录制到 USB 中。存储于 USB 闪存中的背景音乐或音效也可以通过任意输入通道进行播放。输入和输出通道具有相同的采样转换率,因此用户无需顾虑系统的采样率即可轻松使用录音功能。录音文件可以 WAV 或 MP3 等格式进行保存或回放。

通过Dante 音频网络,使用安装在电脑中的 DAW 软件即可进行多轨录音。当在电脑配有 Dante Accelerator PCIe 音频介面卡的情况下,多达 128 个通道(输入和输出)即可以 96 kHz 的采样率进行高解析度的录音。在使用 Dante 虚拟声卡的情况下,可以实现 64 路进/出的录音。

通过该多轨录音功能对排练进行录音,即使在无法召集到演奏者的情况下,工程师也可以对声音进行“虚拟声检查”。在录音和虚拟声检查时,所有通道的输入跳线可以通过一个开关进行切换。录音回放和舞台音源输入亦可进行无缝结合播放。

  RIVAGE PM10
(不含 I/O RACK)
RIVAGE PM7
(不含 I/O RACK)
混音能力 输入混音通道   144单声道 120单声道
混音母线   72 60
矩阵   36 (支持输入至矩阵) 24 (支持输入至矩阵)
立体声母线   2 2
单声道母线   1 1
监听母线   2 2
本地连接 模拟输入 XLR 8 8
模拟输出 XLR 8 8
扩展卡槽 HY 卡槽 4 (DSP-R10) 3 (CSD-R7)
MY 卡槽 CS-R10: 2
DSP-R10: 2
2 (CSD-R7)
数字输入 AES/EBU 4 4
数字输出 AES/EBU 4 4
GPI IN (D-Sub) 8 (CS-R10) / 8 (DSP-R10) 8 (CSD-R7)
Out (D-Sub) 8 (CS-R10) / 8 (DSP-R10) 8 (CSD-R7)
字时钟 I/O   Only Out (CS-R10)
In / Out (DSP-R10)
In / Out (CSD-R7)
MIDI I/O   In / Out (CS-R10)
In / Out (DSP-R10)
In / Out (CSD-R7)
USB File 4 4
2 轨录音/播放 1 1
外部冗余 PSU   内置双冗余供电 内置双冗余供电
电平表桥   显示屏显示 显示屏显示
Ethernet
  4 (CS-R10) / 3 (CS-R10-S) 4 (CSD-R7)
对讲输入
视频输出
TC 输入   有 (DSP-R10) 有 (CSD-R7)
Fault Output   有 (DSP-R10)
耳机口   2 1
AC 接口   CS-R10: 2 (V-Lock 型)
DSP-R10: 2 (V-Lock 型)
2 (CSD-R7, V-Lock 型)
场景记忆 场景数   1000 1000
调用安全
Focus Recall
Fade Time   有 (0s ~ 60s) 有 (0s ~ 60s)
预览   有 (V2.0 or 更新)
可选载入/保存   有 (V1.5 or更新)
全局黏贴   有 (V1.2 or 更新)
活动列表   有 (V2.0 or 或更新,需要时间码触发)
覆盖   有 (V1.2 or 更新)
隔离
触控键
输入通道功能 增益补偿
Silk   有 (with RPio) 有 (with RPio)
数字增益   有 (-96dB ~ +24dB) 有 (-96dB ~ +24dB)
ATT
HPF(高通滤波器)   20Hz~2000Hz, -6/-12/-18/-24dB/oct 可选 20Hz~2000Hz, -6/-12/-18/-24dB/oct 可选
PEQ   4 段 Full PEQ (4算法, 支持RTA覆盖) 4 段 Full PEQ (4算法 支持RTA覆盖)
Dynamics 1   Legacy Comp / Comp260 / Gate / De-Esser / Expander / Ducking Legacy Comp / Comp260 / Gate / De-Esser / Expander / Ducking
Dynamics 2   Legacy Comp / Comp260 / Gate / De-Esser / Expander / Ducking Legacy Comp / Comp260 / Gate / De-Esser / Expander / Ducking
输入延迟   有 (0ms ~ 1000ms) 有 (0ms ~ 1000ms)
声像   Center Nominal Center Nominal
DCA 编组   24 (支持 DCA 输出) 24 (支持 DCA 输出)
DCA Rollout
MUTE 编组   12 12
卡槽数   2 个接入点,每个接入点含 4 个插槽 2 个接入点,每个接入点含 4 个插槽
直接输出
输出通道功能 PEQ   8 段 Full PEQ 8 段 Full PEQ
GEQ   Plug-in Plug-in
Dynamics 1   Legacy Comp / Comp260 / Gate / De-Esser / Expander / Ducking Legacy Comp / Comp260 / Gate / De-Esser / Expander / Ducking
输出通道延迟   有 (0ms ~ 1000ms) 有 (0ms ~ 1000ms)
静音编组   12 12
卡槽数   2个接入点,每个接入点含4个插槽 2个接入点,每个接入点含4个插槽
插件 插件卡槽数   384 384
Effect Programs 数量   50 48 (No TC Reverbs)
GEQ 机架 GEQ 机架数量   48 48
可装载设备   31段GEQ / Flex15GEQ / 8段 PEQ (支持 RTA 覆盖) 31段GEQ / Flex15GEQ / 8段 PEQ (支持 RTA 覆盖)
TWINLANe I / O 通道数量   256 in / 256 out
(与 HY256-TL)
256 in / 256 out
(与 HY256-TL)
Dante I / O 通道数量   144 in / 144 out
(与 HY144-D)
144 in / 144 out
(与 HY144-D)
录音 USB 录音
DVS 录音   有 (与 HY144-D) 有 (与 HY144-D)
广播功能 5.1 环绕声像   有 (V2.0 or 更新)
环绕监听   有 (V2.0 or 更新)
混音减   有 (V2.0 or 更新)
L-Mono / R-Mono / LR-Mono
监听 Solo 模式
信号发生器   正弦波 1ch / 正弦波 2ch / 粉噪 / 脉冲噪声 正弦波 1ch / 正弦波 2ch / 粉噪 / 脉冲噪声
其它功能 端到端   有 (V1.5 or 更新)
双调音台   有 (V2.0 or 更新)
DSP 镜像   有 (V2.0 or 更新) No
时间码读取/显示器   有 (V2.0 or 更新)
时间码追踪 (活动列表)   有 (V2.0 or 更新)
GPI/MIDI
RTA
输出端口延迟   有 (0ms ~ 1000ms) 有 (0ms ~ 1000ms)
级联   有 (即将更新)
用户界面 显示屏   CS-R10: 15 英寸触摸屏 x 2
CS-R10-S: 15 英寸触摸屏 x 1
15英寸触摸屏 x 2
Centralogic 区域
推子布局   12 + 12 + 12 + 2 12 + 12 + 12 + 2
选定通道编码器   所有参数 所有参数
通道编码器
通道名称/颜色显示器
自定义推子库   有 (每个bay 6 x 2 ) 有 (每个bay 6 x 2 )
用户自定义键   12 (x 4 库) 12 (x 4 库)
用户自定义旋钮   4 (x 4 库) 4 (x 4 库)
触摸旋钮
监听电平旋钮   有 (2: A and B) 有 (2: A and B)
实木手托
软件 编辑软件   RIVAGE PM Editor RIVAGE PM Editor
StageMix   RIVAGE PM StageMix RIVAGE PM StageMix
MonitorMix   待定 待定
Nuendo Live: 集成控制   有 (即将更新) 有 (即将更新)
调音台文件转换器
Name OS Size Last Update
HY144-D Firmware V4.0.11.1_2.0.8 95.8MB 2019-02-04
HY144-D-SRC Firmware V4.0.11.1_2.0.8 112.8MB 2019-02-04
RIVAGE PM Editor V3.0.0 for Mac macOS 10.14-OS X 10.10 Mac 122.3MB 2019-02-04
RIVAGE PM Editor V3.0.0 for Win 10/8.1/7 Win 95.6MB 2019-02-04
RIVAGE PM Firmware V3.00 475.8MB 2019-02-04
Console File Converter V5.0.0 for Mac macOS 10.14-OS X 10.9 Mac 13.1MB 2018-12-06
Console File Converter V5.0.0 for Win 10/8.1/7 Win 26.8MB 2018-12-06
Rio1608-D2 Firmware V1.30 - 5.4MB 2018-12-06
Rio3224-D2 Firmware V1.30 - 5.4MB 2018-12-06
R Remote V4.5.0 for Mac macOS 10.14-OS X 10.9 Mac 86.8MB 2018-02-19
R Remote V4.5.0 for Win 10/8.1/8/7 Win 57.5MB 2018-02-19
