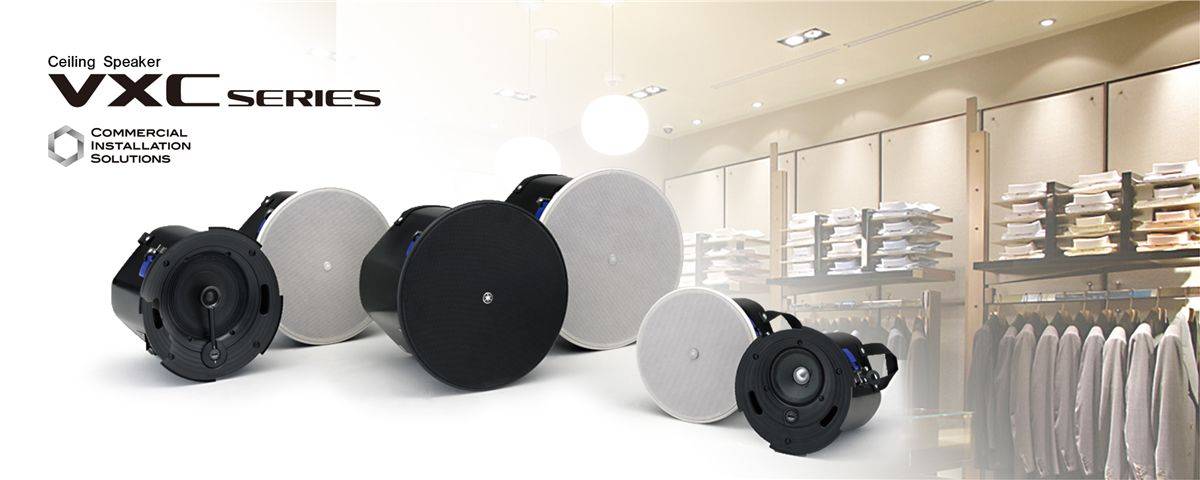

VXC系列

音质清晰持久的多用途音箱产品系列

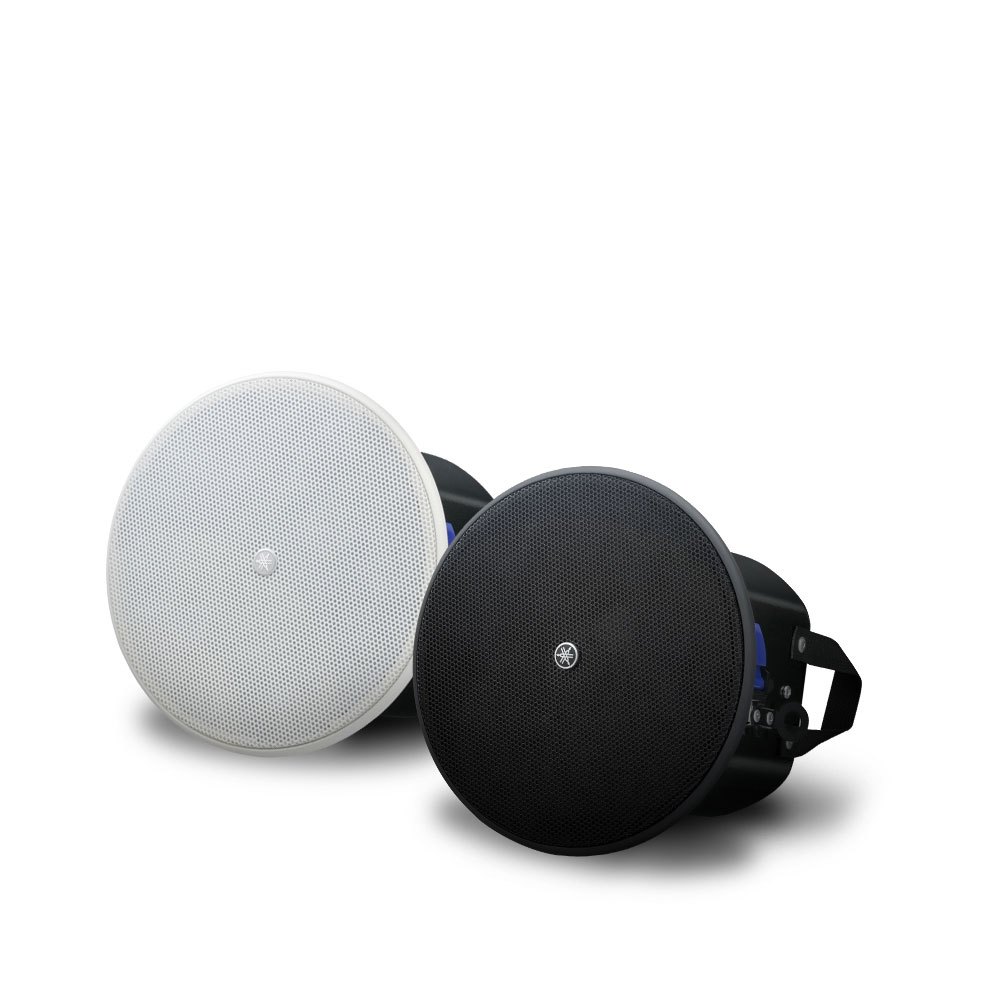

雅马哈设计了全新的 VXC 和 VXS 音箱以满足不断增长的固定安装音响市场。该系列承袭了雅马哈音质的一贯精神,同时针对安全和易于安装方面着重进行设计。该系列由吸顶和表面安装两种型号可供选择, 丰富的型号黑白双色兼备, 当然您更可以自己涂装符合任何内部装修的表面颜色。




VXC系列

VXC系列有3个不同尺寸的型号,您可以根据场合的需要择优选择。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

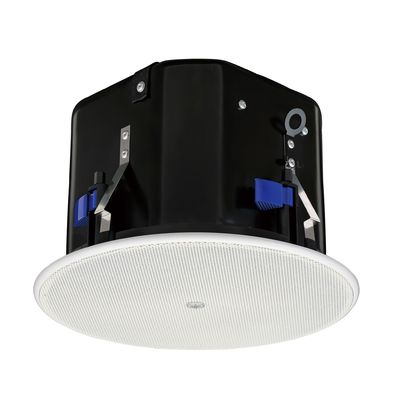

VXC8 / VXC8W 吸顶安装扬声器

8" 低音单元,1" 半球形高音单元

VXC6 / VXC6W 吸顶安装扬声器

6.5" 低音单元,0.75" 半球形高音单元

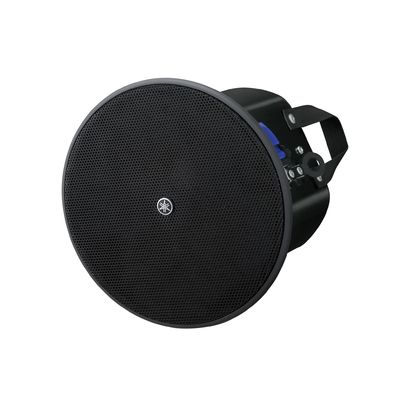

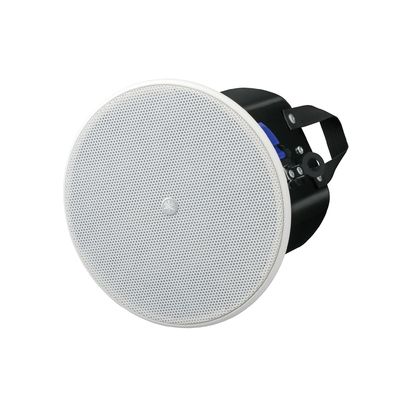

VXC4 / VXC4W 吸顶安装扬声器

4"全频单元

适于任何用途的吸顶音箱

VXC系列

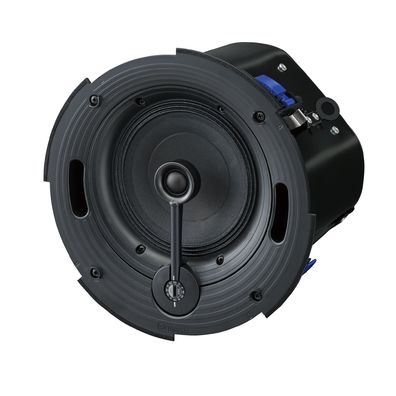

VXC 系列配有 3 种低音单元尺寸不同的型号,您可以选择适合自己场地的音箱型号。每个型号都带有内置转换器,只需切换挡板上的旋钮,用一只音箱即可实现高阻和低阻两种驱动形式。由于一只音箱可在两种驱动形式下运行,所需音箱的数量减少了,还能方便地更改您的系统。

安全牢固的安装

VXC系列

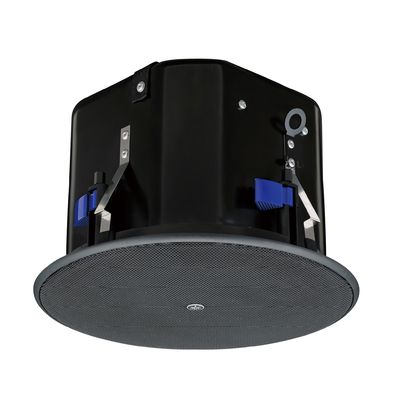

该系列音箱上的防摔带可用来临时安装在天花板上,安装人员可以腾出双手实现安全便捷的安装。牢固连接、便于手提的拎手,使音箱更便携,可以一次性安全搬运多只音箱。另外,VXC 系列还配有 O 型环和瓷导轨,使安装过程更安全更顺畅。

追求好的固定安装音质

公共广播用途中,能够忠实还原优质音乐,同时能播放水晶般清晰的语音广播,此类音箱已成为不断增长的固定安装音响市场的需求,我们开发的 VXC 和 VXS 系列音箱正是为了满足这一要求。两个型号都具有全新定义的喇叭单元,大而有力的磁钢和电路大幅度提升了驱动力和制动力,而专用的高音单元振膜和单元纸盆由合成材料精细加工而成,这种材料有助于声音的佳还原。箱体的制作其符合多种商业环境的要求,材料优选具有适当张力强度的工程塑料,低音反射式设计能产生紧密强劲的低音。从排列单元和接线、焊接的材料,到吸音材料的佳布局,我们甚至对该系列设计中的微小细节,也同样付出了大量的精力。

音箱设计

VXC系列

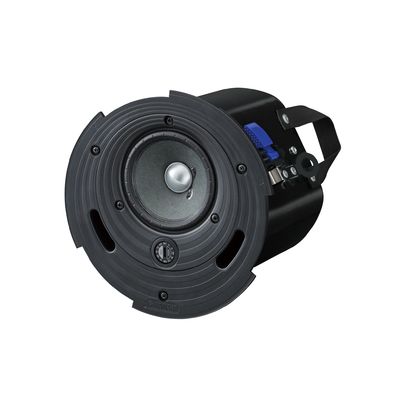

音箱设计的各个方面都着力强调功能性,而结构上讲求审美和品位——在有效提高声音品质和音箱性能的同时, 还能与装修风格相得益彰。这个概念明确地反映在两种音箱栅格网罩的设计上, 即通过增大开孔提高了声音的清晰度。与此类似,吊装音箱箱体线条流畅,简洁而不失精细的设计让音箱安装时能更接近墙壁——而它的声像定位和朝向依旧能全部指向目标区域。甚至 VXC 的高音单元也采用了创新设计,通过喇叭单元不受约束的运动,提高了声音的清晰度。

可喷涂音箱,满足您的空间设计需要

VXC系列

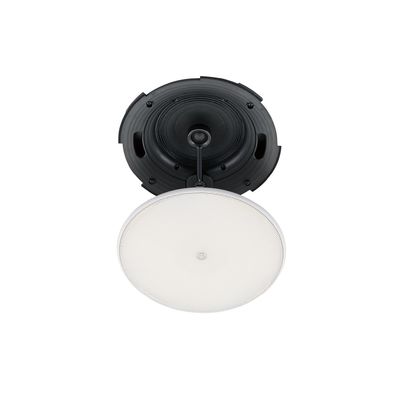

VXC 系列面罩可喷涂。通过搭配喷涂不同颜色的面罩,诸如浅色或者深色又或者其他符合您空间装饰风格的颜色,VXC 系列在为您的空间提供音质的同时,大大增强了您内部空间的设计感。

VXC8 / VXC8W VXC6 / VXC6W VXC4 / VXC4W
音箱类型 2- 路低频,密闭式箱体 2- 路低频,密闭式箱体 全频,低音反射式
频率范围 (-10dB) 55Hz - 20kHz (Half-space:2π) 56Hz - 20kHz (Half-space:2π) 80Hz - 20kHz (Half-space:2π)
覆盖角 100° conical (Half-space:2π) 110° conical (Half-space:2π) 130° conical (Half-space:2π)
部件 LF 8" Cone 6.5" Cone -
HF 1" Soft dome 0.75" Soft dome -
LF-HF - - 4" full-range
电功率 噪声 90W 75W 30W
PGM 180W 150W 60W
PEAK 360W 300W 120W
标称阻抗
转换器标签 100V 60W (170Ω), 30W (330Ω), 15W (670Ω) 60W (170Ω), 30W (330Ω), 15W (670Ω) 30W (330Ω), 15W (670Ω), 7.5W (1.3kΩ)
70V 60W (83Ω), 30W (170Ω), 15W (330Ω), 7.5W (670Ω) 60W (83Ω), 30W (170Ω), 15W (330Ω), 7.5W (670Ω) 30W (170Ω), 15W (330Ω), 7.5W (670Ω), 3.8W (1.3kΩ)
SPL 灵敏度 (1W; 1m on axis) 90dB SPL (Half-space:2π) 86dB SPL (Half-space:2π) 87dB SPL (Half-space:2π)
大 SPL (计算所得) 116dB SPL (1m, Calculated based on power rating and sensitivity, exclusive of power compression) 111dB SPL (1m, Calculated based on power rating and sensitivity, exclusive of power compression) 108dB SPL (1m, Calculated based on power rating and sensitivity, exclusive of power compression)

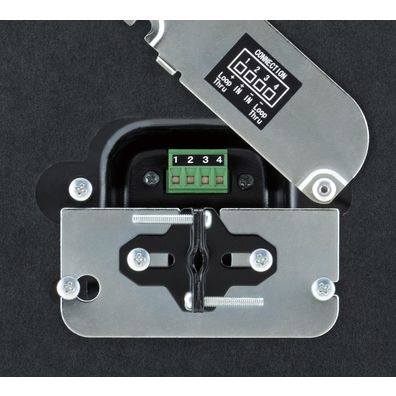

接口 1 x Euroblock (4P) : (Input: + / -, Loop Thru: + / -) 1 x Euroblock (4P) : (Input: + / -, Loop Thru: + / -) 1 x Euroblock (4P) : (Input: + / -, Loop Thru: + / -)
颜色 VXC8: Black / VXC8W: White VXC6: Black / VXC6W: White VXC4: Black / VXC4W: White
外观尺寸 Diameter 325mm (12.8") 286mm (11.3") 225mm (8.9")
D 259mm (10.2") 205mm (8.1") 195mm (7.7")
重量 6.6kg (14.6lbs) 4.4kg (9.7lbs) 2.6kg (5.7lbs)
Cutout size Ø285 mm (Ø11 1/4") Ø247 mm (Ø9 3/4") Ø186 mm (Ø7-5/16")
Required ceiling board thickness 5 mm – 35 mm 5 mm – 35 mm 5 mm – 35 mm
附件 O-ring, Tile Rail, Cutout Template O-ring, Tile Rail, Cutout Template O-ring, Tile Rail, Cutout Template
Packaging Packaged in pairs Packaged in pairs Packaged in pairs
Certificate UL1480, UL2043, NFPA70, CE, EAC, RoHS UL1480, UL2043, NFPA70, CE, EAC, RoHS UL1480, UL2043, NFPA70, CE, EAC, RoHS
VXC8-VA / VXC8-VAW VXC6-VA / VXC6-VAW VXC4-VA / VXC4-VAW
音箱类型 2- 路低音反射式 2- 路低音反射式 Full-range, Acoustic suspension
频率范围 (-10dB) 55Hz - 20kHz (Half-space:2π) 56Hz - 20kHz (Half-space:2π) 80Hz - 20kHz (Half-space:2π)
覆盖角 100° conical (Half-space:2π) 110° conical (Half-space:2π) 130° conical (Half-space:2π)
部件 LF 8" Cone 6.5" Cone -
HF 1" Soft dome 0.75" Soft dome -
LF-HF - - 4" full-range
电功率 噪声 90W 75W 30W
PGM 180W 150W 60W
PEAK 360W 300W 120W
标称阻抗
转换器标签 100V 60W (170Ω), 30W (330Ω), 15W (670Ω) 60W (170Ω), 30W (330Ω), 15W (670Ω) 30W (330Ω), 15W (670Ω), 7.5W (1.3kΩ)
70V 60W (83Ω), 30W (170Ω), 15W (330Ω), 7.5W (670Ω) 60W (83Ω), 30W (170Ω), 15W (330Ω), 7.5W (670Ω) 30W (170Ω), 15W (330Ω), 7.5W (670Ω), 3.8W (1.3kΩ)
SPL 灵敏度 (1W; 1m on axis) 89dB SPL (Half-space:2π) 86dB SPL (Half-space:2π) 87dB SPL (Half-space:2π)
大 SPL (计算所得) 114dB SPL (1m, Calculated based on power rating and sensitivity, exclusive of power compression) 111dB SPL (1m, Calculated based on power rating and sensitivity, exclusive of power compression) 108dB SPL (1m, Calculated based on power rating and sensitivity, exclusive of power compression)
接口 1x Ceramic terminal block (3P) (input: +/-, Earth) 1x Ceramic terminal block (3P) (input: +/-, Earth) 1x Ceramic terminal block (3P) (input: +/-, Earth)
颜色 VXC8-VA: Black / VXC8-VAW: White VXC6-VA: Black / VXC6-VAW: White VXC4-VA: Black / VXC4-VAW: White
Waterproof IP32 IP32 IP32
外观尺寸 Diameter 325mm (12.8") 286mm (11.3") 225mm (8.9")
D 295mm (11.6") 241mm (9.5") 232mm (9.1")
重量 6.6kg (14.6lbs) 4.4kg (9.7lbs) 2.6kg (5.7lbs)
Cutout size Ø285 mm (Ø11 1/4") Ø247 mm (Ø9 3/4") Ø186 mm (Ø7-5/16")
Required ceiling board thickness 5 mm – 35 mm 5 mm – 35 mm 5 mm – 35 mm
附件 O-ring, Tile Rail, Cutout Template O-ring, Tile Rail, Cutout Template O-ring, Tile Rail, Cutout Template
Packaging Packaged in pairs Packaged in pairs Packaged in pairs
Certificate CE, RoHS CE, RoHS CE, RoHS
EN54-24 compliance Yes (DoP No. 0359-CPR-00405) Yes (DoP No. 0359-CPR-00405) Yes (DoP No. 0359-CPR-00405)
