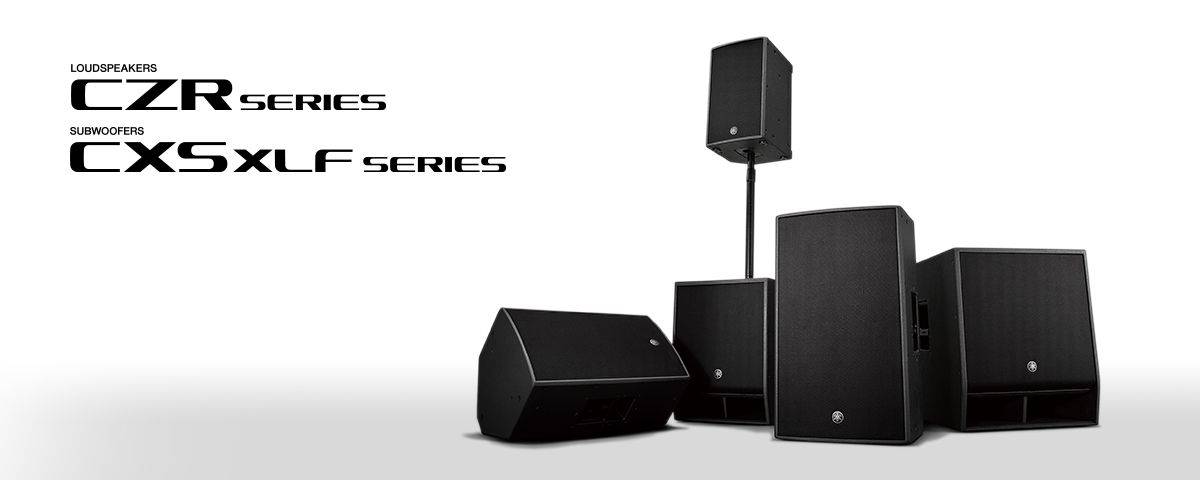

CZR / CXS XLF 系列

卓越的功率操控,专业的性能表现。

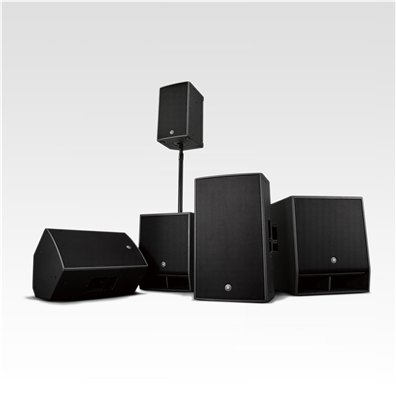

CZR系列无源音箱在便携、轻质、坚固的设计中提供高功率的处理和卓越的音质性能。CZR是多种现场演出和固定安装环境的理想选择,无论是为户外音乐节的现场乐队还是俱乐部中的DJ,CZR系列无源音箱都可提供清晰、高品质的声音和令人印象深刻的低音表现。为了让底部的声音更加饱满,添加CXS XLF系列无源超低音音箱可以将系统的低频性能显著下潜至惊人的29Hz,实现令人惊叹的低频重现能力,必将给您留下深刻印象。

  • CZR / CXS XLF 系列
  • CZR / CXS XLF 系列

CZR / CXS XLF 系列

表面处理

CZR / CXS XLF 系列

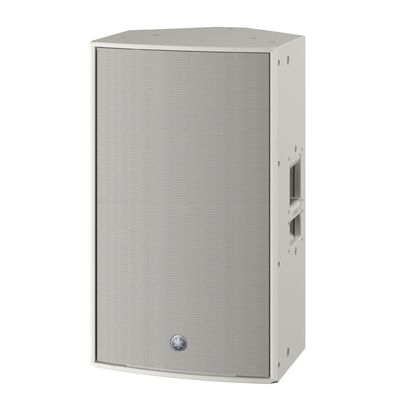

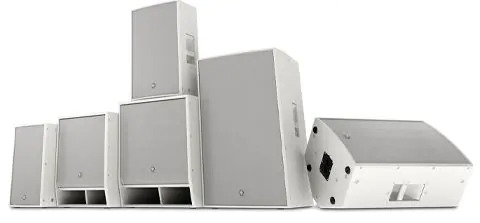

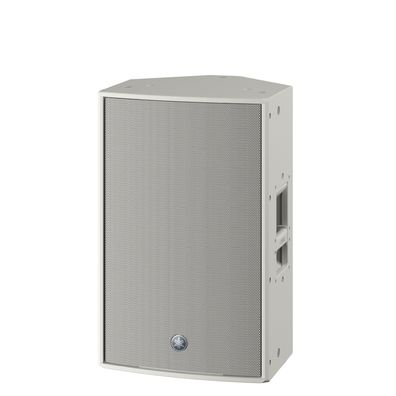

音箱必须具备出色的音质,这个事实已不言而喻,但在永久性安装中,它们还必须拥有好看的外表以符合场馆内饰。雅马哈CZR系列音箱和CXS XLF超低音音箱提供黑色或白色两种选择。




CZR / CXS XLF 系列

CZR系列无源音箱在便携、轻质、坚固的设计中提供高功率的处理和卓越的音质性能。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

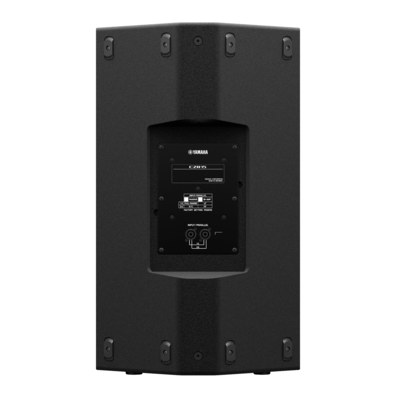

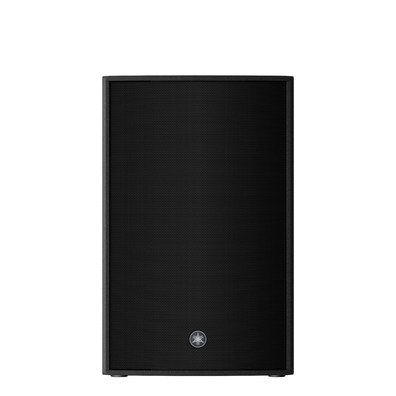

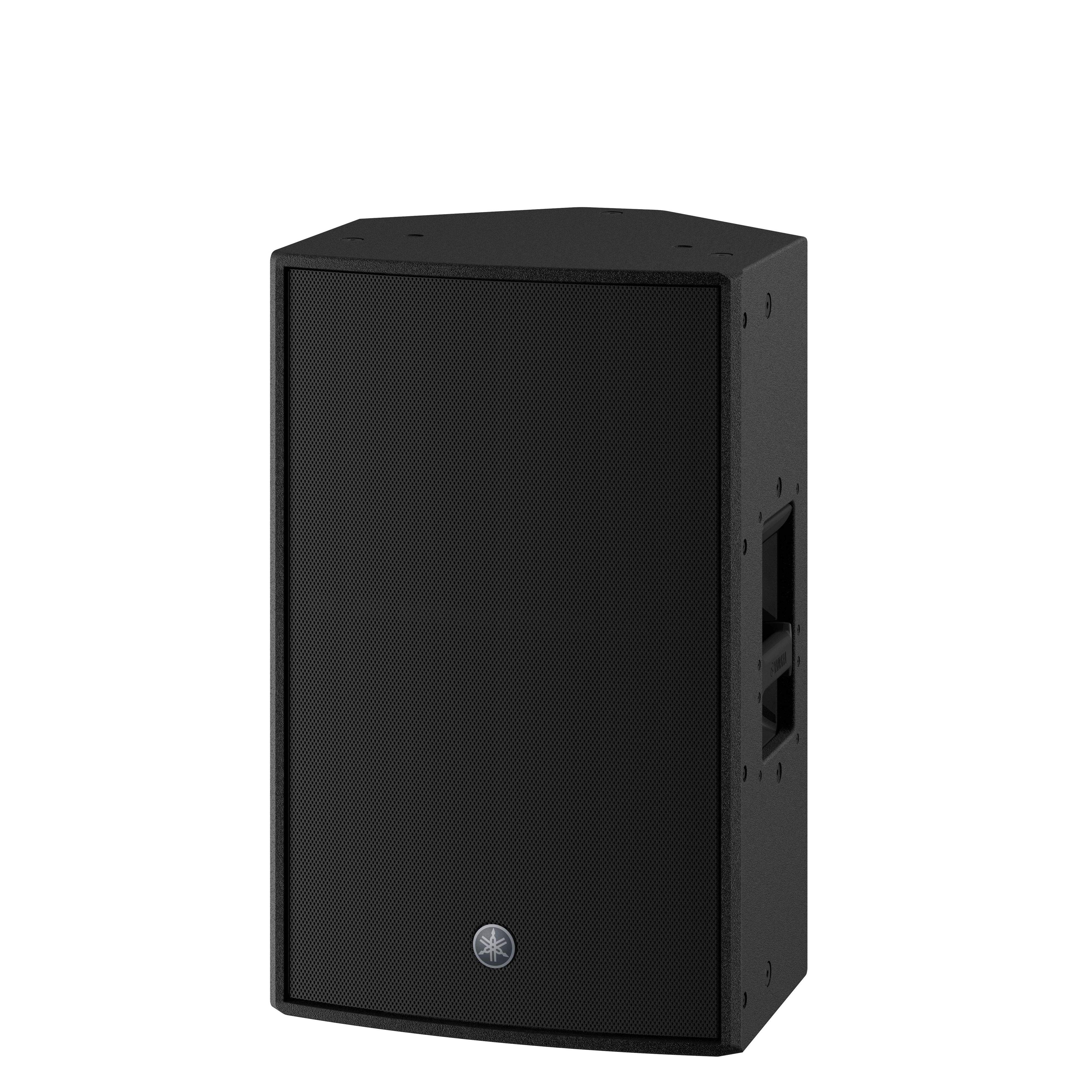

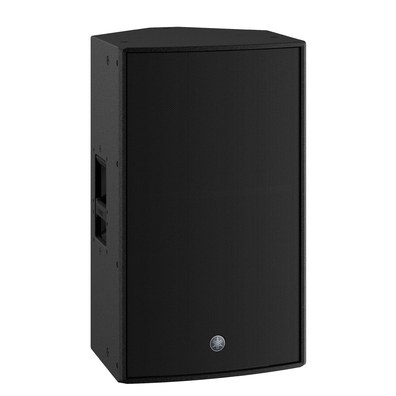

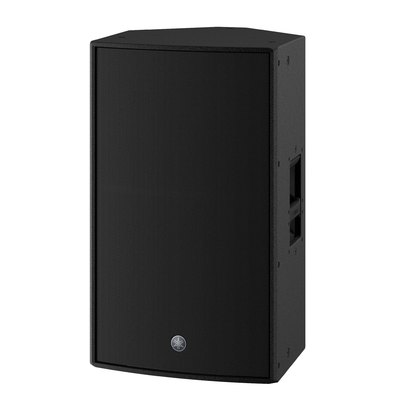

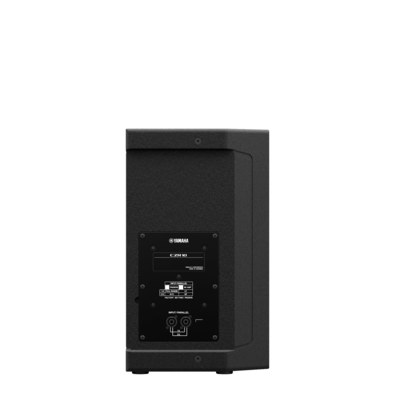

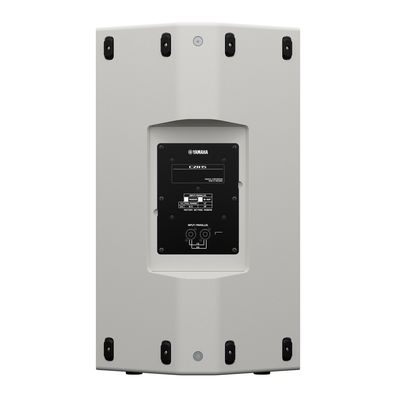

CZR15 / CZR15W 无源音箱

CZR15是一款2分频无源音箱,在便携轻质又坚固的设计中实现了高功率处理能力和卓越的音质性能。多功能且紧凑的外壳设计使得轻质的CZR15成为多种现场演出和固定安装环境的理想选择,无论是为户外音乐节的现场乐队还是俱乐部中的DJ,这些无源音箱都可提供清晰、高品质的声音和令人印象深刻的低音表现。

  • 2分频无源音箱,2"HF和15"LF
  • 具有雅马哈的宽广投射CD波导号角
  • 高功率800W(PGM)电源处理和双功放能力

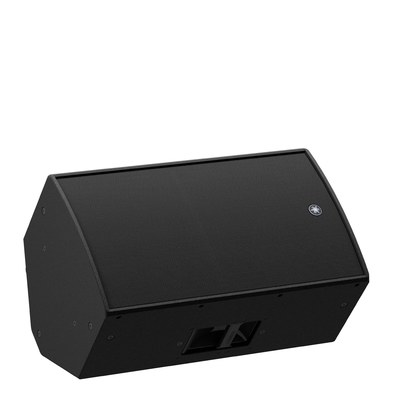

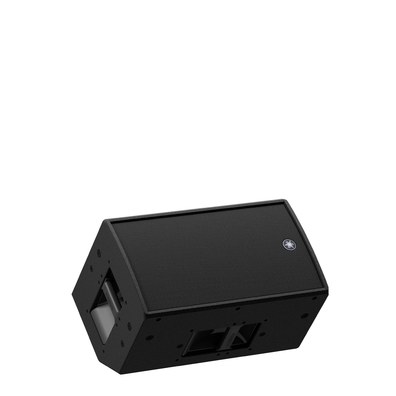

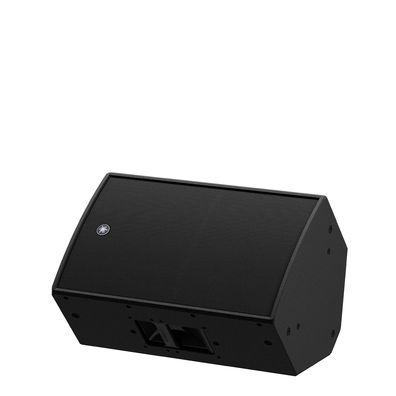

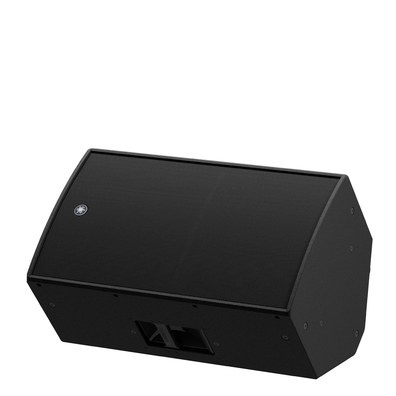

  • 支持镜像配置的地面监听设置
  • 轻质耐用的胶合板箱体,采用优质聚脲涂层
  • 双角度支架插槽
  • 可选购音箱面罩(SPCVR-DZR15)
  • 可旋转号角和多种U型支架选择(UB-DZR15H/V)可用于吊装,实现灵活的设置和音箱摆放
  • 耐用的黑色或白色表面处理

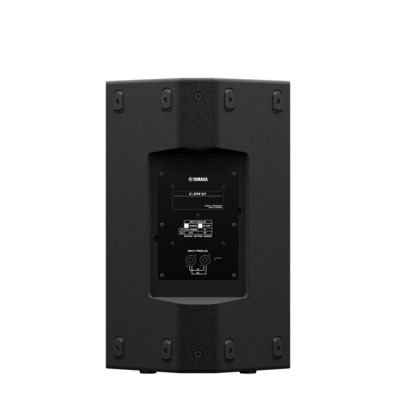

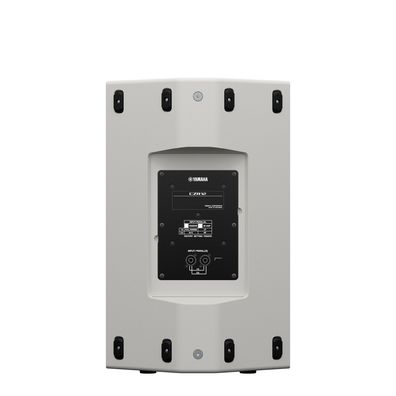

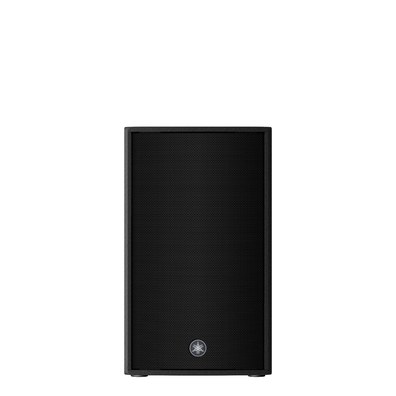

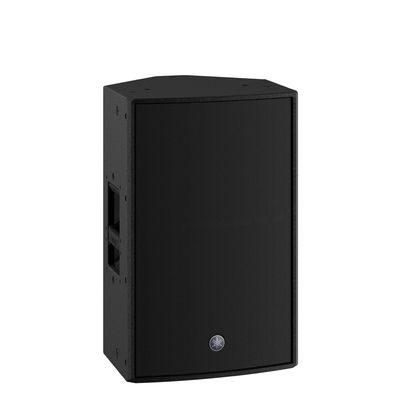

CZR12 / CZR12W 无源音箱

CZR12是一款2分频无源音箱,在便携轻质又坚固的设计中实现了高功率处理能力和卓越的音质性能。多功能且紧凑的外壳设计使得轻质的CZR12成为多种现场演出和固定安装环境的理想选择,无论是为户外音乐节的现场乐队还是俱乐部中的DJ,这些无源音箱都可提供清晰、高品质的声音和令人印象深刻的低音表现。

  • 2分频无源音箱,2"HF和12"LF
  • 具有雅马哈的宽广投射CD波导号角
  • 高功率800W(PGM)电源处理和双功放能力

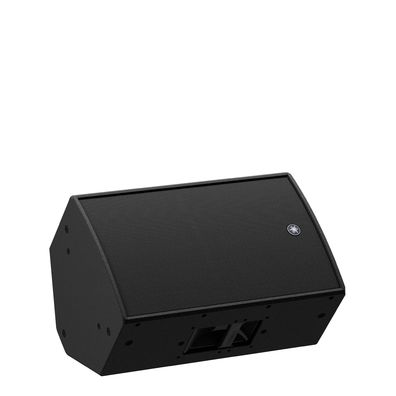

  • 支持镜像配置的地面监听设置
  • 轻质耐用的胶合板箱体,采用优质聚脲涂层
  • 双角度支架插槽
  • 可选购音箱面罩(SPCVR-DZR12)
  • 可旋转号角和多种U型支架选择(UB-DZR12H/V)可用于吊装,实现灵活的设置和音箱摆放
  • 耐用的黑色或白色表面处理

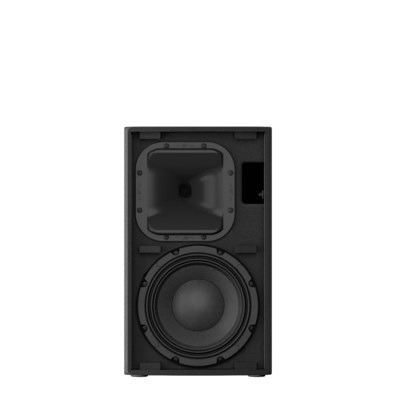

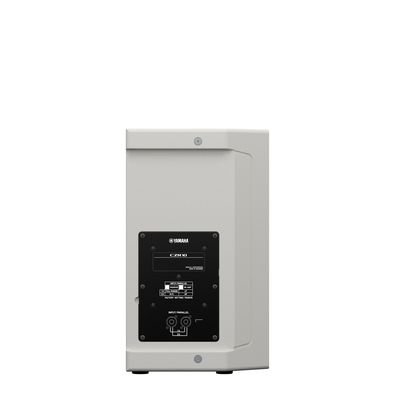

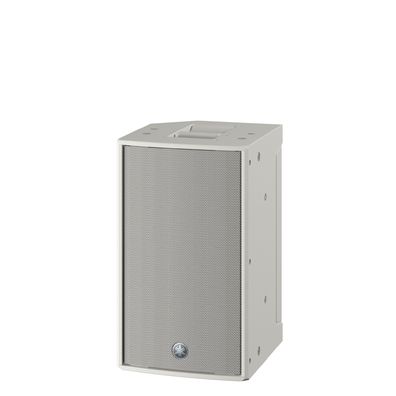

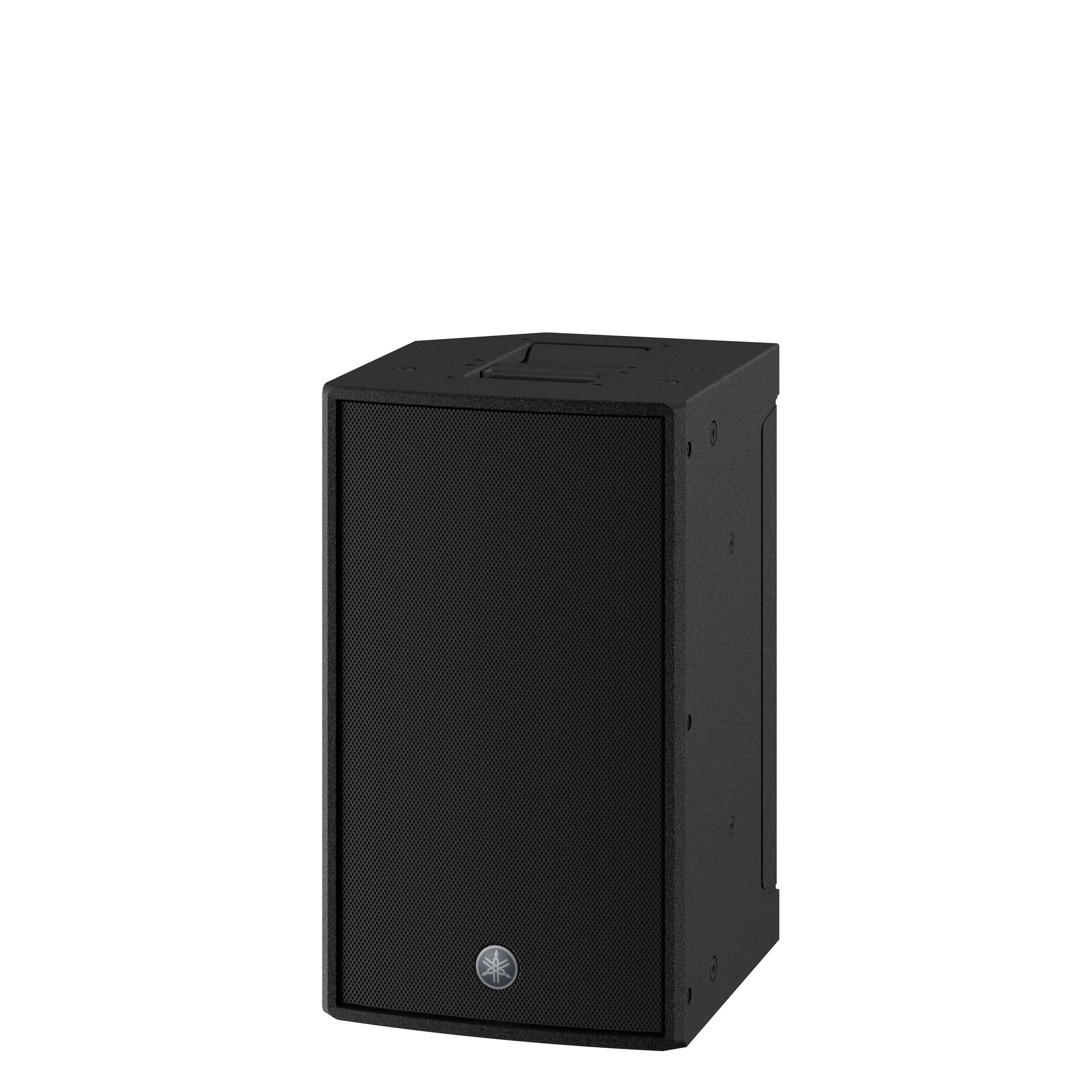

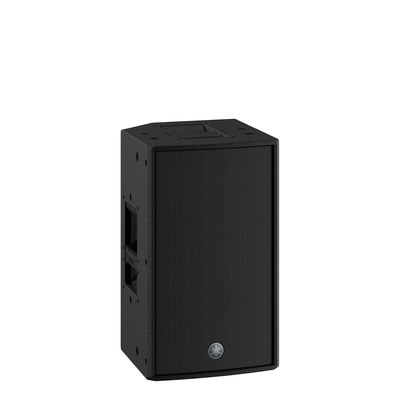

CZR10 / CZR10W 无源音箱

CZR10是一款2分频无源音箱,在便携轻质又坚固的设计中实现了高功率处理能力和卓越的音质性能。多功能且紧凑的外壳设计使得轻质的CZR10成为多种现场演出和固定安装环境的理想选择,无论是为户外音乐节的现场乐队还是俱乐部中的DJ,这些无源音箱都可提供清晰、高品质的声音和令人印象深刻的低音表现。

  • 2分频无源音箱,2"HF和10"LF
  • 具有雅马哈的宽广投射CD波导号角
  • 高功率700W(PGM)电源处理和双功放能力
  • 地面监听设置
  • 轻质耐用的胶合板箱体,采用优质聚脲涂层
  • 双角度支架插槽
  • 可选购音箱面罩(SPCVR-DZR10)
  • 可旋转号角和多种U型支架选择(UB-DZR10H/V)可用于吊装,实现灵活的设置和音箱摆放
  • 耐用的黑色或白色表面处理

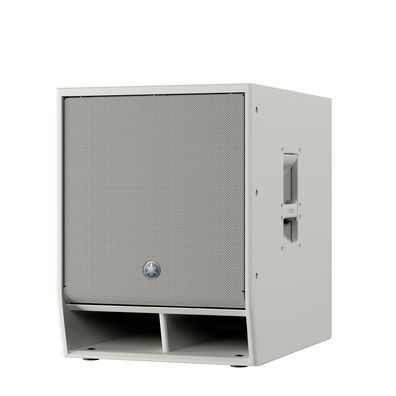

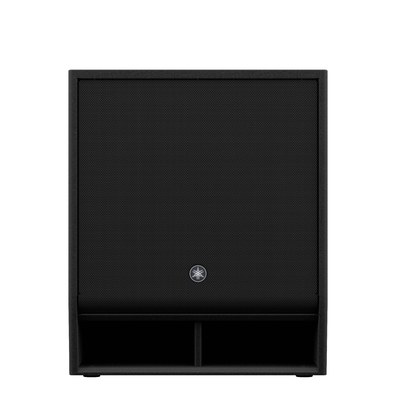

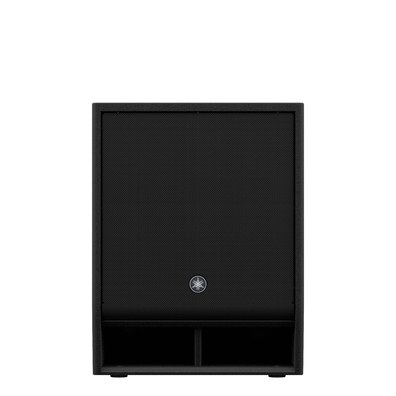

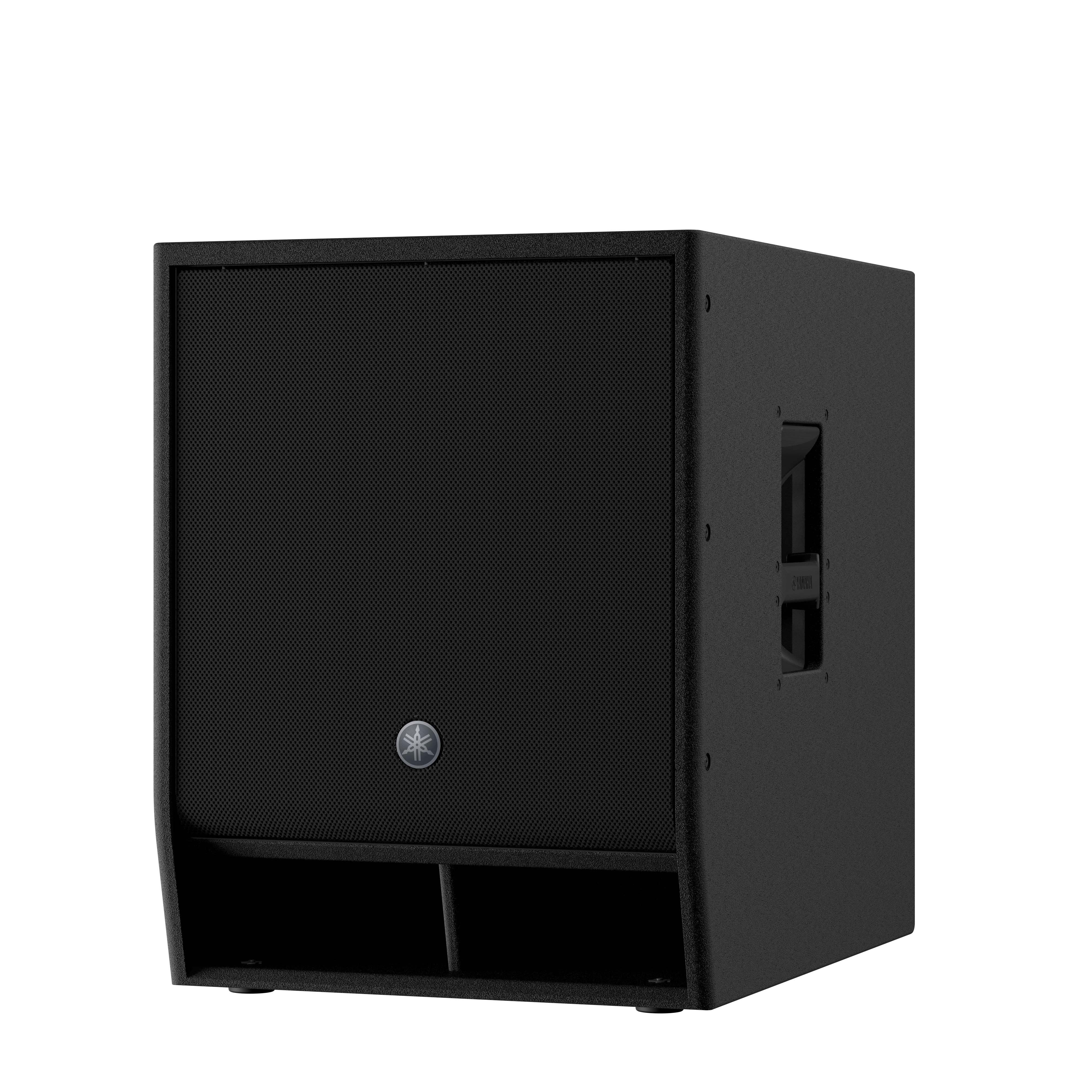

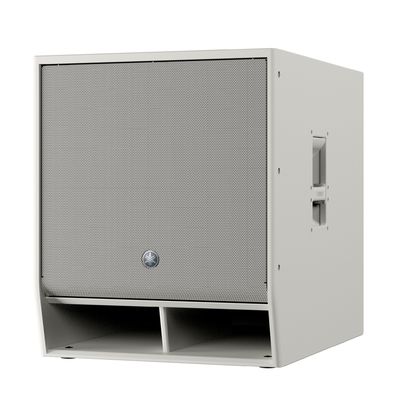

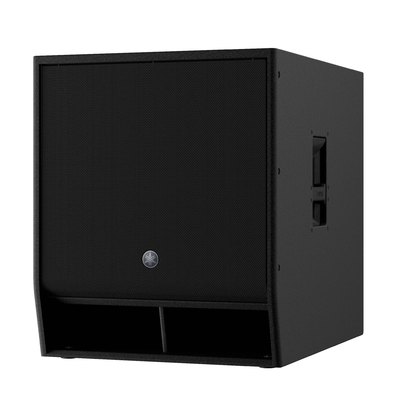

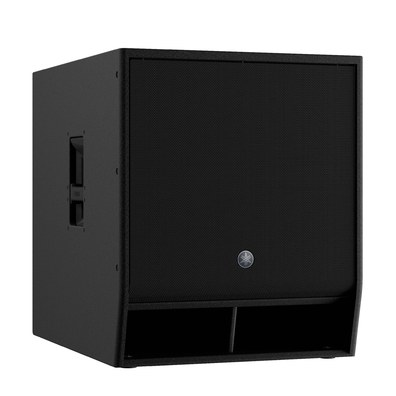

CXS18XLF / CXS18XLFW 无源音箱

CXS18XLF是一款低音反射式超低音音箱,非常适合与CZR全频音箱一起使用,具有延伸的低频、卓越的清晰度和同级产品中出色的133dB SPL性能。

  • 18" 超低音音箱,4"音圈
  • 高功率1000W(PGM)输入
  • 支持处理器或DSP板载功率放大器的心形模式
  • 轻质耐用的胶合板箱体,采用优质聚脲涂层
  • SpeakON NL4MP x 3(并联 x2、输出 x1)
  • 双杆支架插槽
  • 可选购音箱面罩(SPCVR-DXS18X)和脚轮套件(SPW-1)
  • 耐用的黑色或白色表面处理

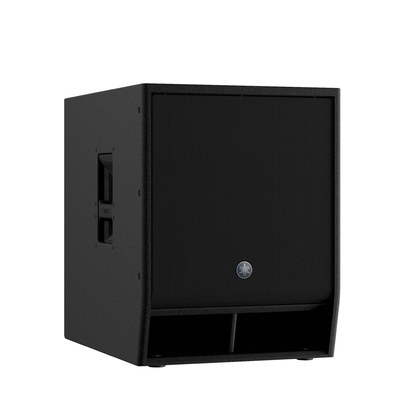

CXS15XLF / CXS15XLFW 无源音箱

CXS15XLF是一款低音反射式超低音音箱,非常适合与CZR全频音箱一起使用,具有延伸的低频、卓越的清晰度和同级产品中出色的131dB SPL性能。

  • 15" 超低音音箱,4"音圈
  • 高功率800W(PGM)输入
  • 支持处理器或DSP板载功率放大器的心形模式
  • 轻质耐用的胶合板箱体,采用优质聚脲涂层
  • SpeakON NL4MP x 3(并联 x2、输出 x1)
  • 双杆支架插槽
  • 可选购音箱面罩(SPCVR-DXS15X)和脚轮套件(SPW-1)
  • 耐用的黑色或白色表面处理

灵活安装的专注声音

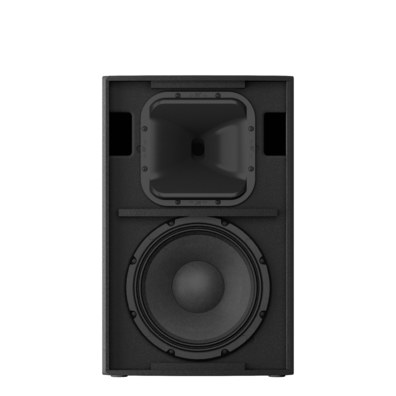

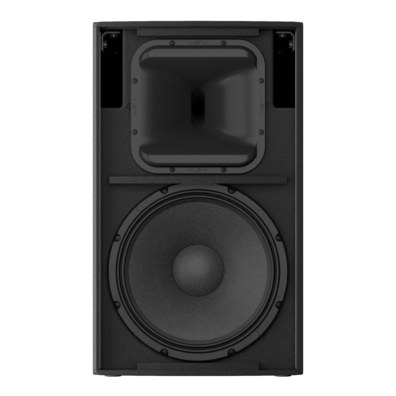

CZR系列包含15˝、12˝和10˝三款型号,传感器带有压铸铝框架和3˝音圈,可提供超高功率输入,轻质又强大的钕磁铁有助于为低音增加冲击力和动力。高频单元通过2˝音圈和钕磁铁,可从钛膜片上获得生动、震撼的高音。与DZR系列一样,CZR系列也采用可旋转恒指向性号角设计(CZR15为90°x 50°,CZR12和CZR10为90°x 60°),提升垂直或水平安装的灵活性。

  • CZR / CXS XLF 系列

同级别产品中最佳的声压级性能

CZR15和CZR12均可以产生129dB的声压级,CZR15和CZR12的额定功率为800W,CZR10在无源模式下的额定功率为700W。每款CZR型号还配备了双功放模式,以最大限度地提高性能。

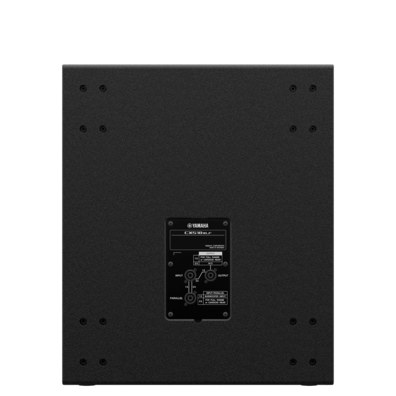

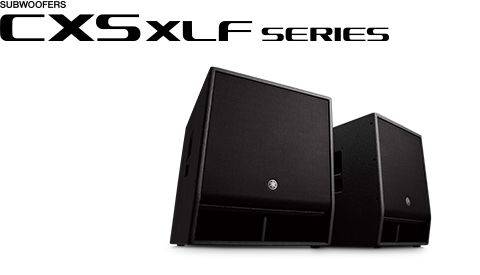

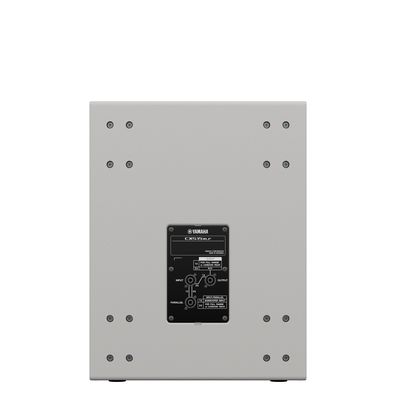

CXS XLF系列包含两款无源超低音音箱,即CXS18XLF(18英寸)和CXS15XLF(15英寸),这两款超低音音箱可以将系统的低频下潜至29Hz,从而达到低频震动的能力。Neutrik speakON NL4MP接口提供安全、可靠和灵活的连接。CXS XLF系列自带两个输入/并联接口可用于多个超低音音箱连接,另有一个独特的输出接口,可灵活设置至CZR全频音箱或心形模式设置。它能够与单根4极speakON线缆进行更简单的连接。

CZR / CXS XLF 系列

智能处理,将系统性能最大化

当与雅马哈PX系列功率放大器或其他兼容的信号处理器组合使用时,CZR系列无源音箱可以充分利用专用扬声器处理器的调谐设置。此外,与DXS XLF型号一样,CXS XLF超低音音箱可以在心形模式下使用,由处理器提供专用的DSP设置(有关更多信息,请访问雅马哈专业音响网站)。

CZR / CXS XLF 系列

优质的材料,经历过路面考验的韧性

经过特别设计的外壳采用轻质耐用的优质胶合板,带有防划伤的坚固聚脲涂层,提升运输过程中的便携性和耐用性,两个不同的插槽可用于-7°倾斜安装或水平安装。CXS XLF配有35mm支架插槽和M20螺纹插座,以支持全频音箱的安装。

  • CZR / CXS XLF 系列

灵活的安装选择

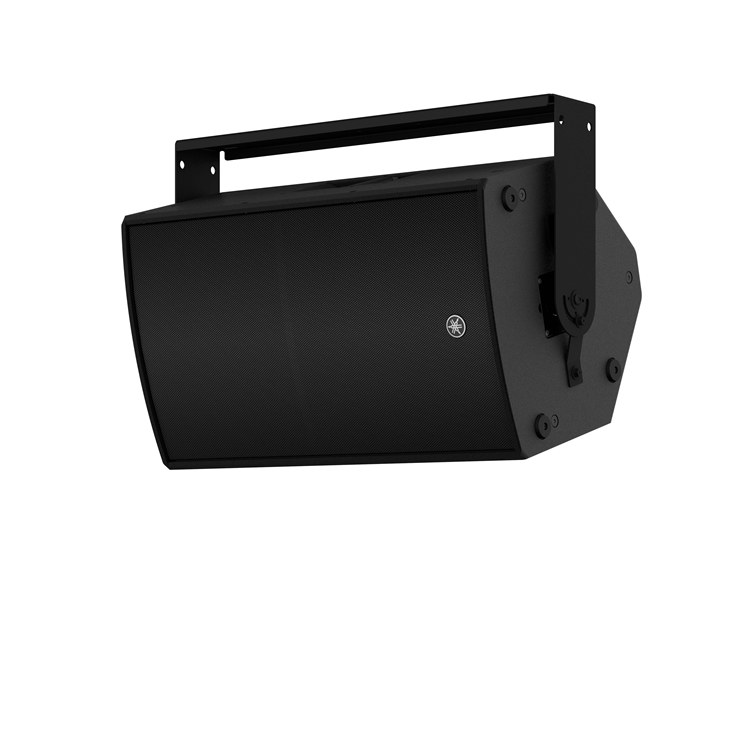

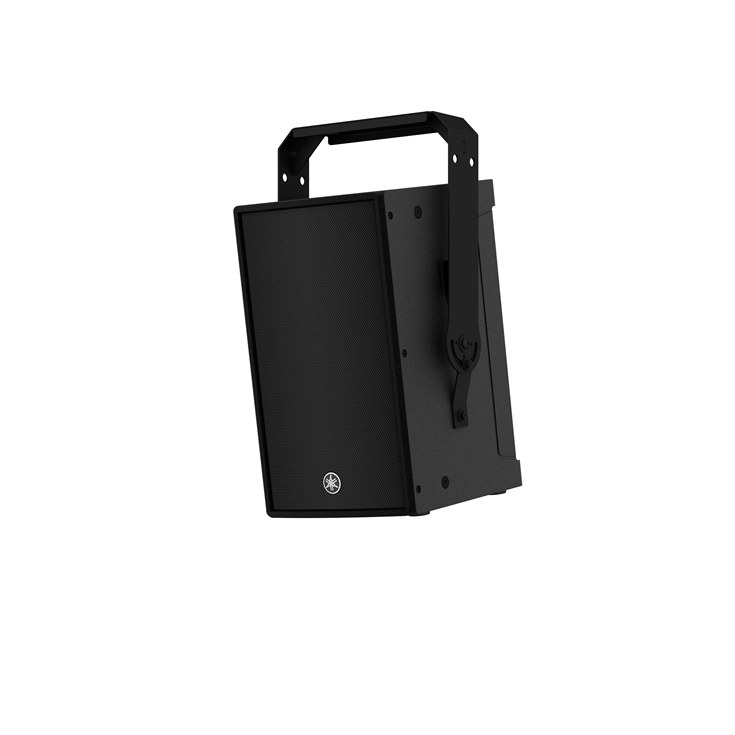

CZR系列无源音箱配备许多吊装孔,适用于任何安装环境,允许使用标准吊环螺栓进行装配应用*。另有专用的U型支架可供选择,便于飞行式/悬挂安装。*不包括吊环螺栓。

CZR / CXS XLF 系列

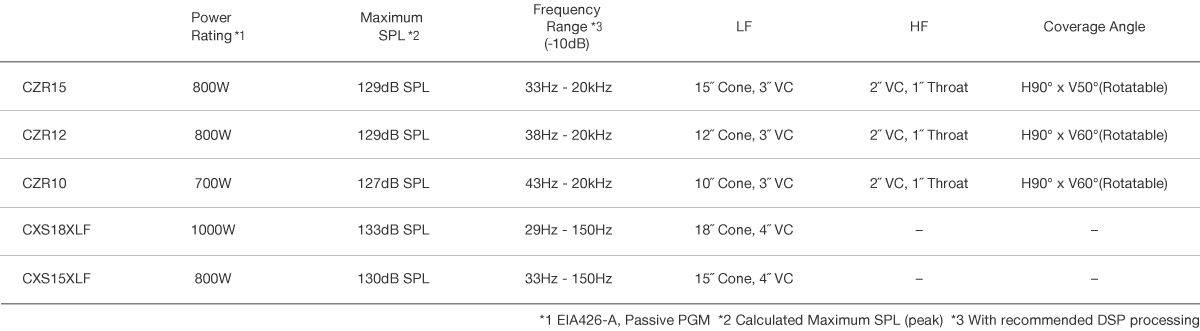

CZR15 / CZR15W CZR12 / CZR12W CZR10 / CZR10W CXS18XLF / CXS18XLFW CXS15XLF / CXS15XLFW
一般规格
扬声器类型 2分频音箱,低音反射式 2分频音箱,低音反射式 2分频音箱,低音反射式 超低音音箱,低音反射式 超低音音箱,低音反射式
频率响应(-10dB) 被动分频43 Hz - 20 kHz,标准(*1):34 Hz - 20 kHz,FOH(*1):33 Hz - 20 kHz 被动分频43 Hz - 20 kHz,标准(*1):42 Hz - 20 kHz,FOH(*1):38 Hz - 20 kHz 被动分频43 Hz - 20 kHz,标准(*1):46 Hz - 20 kHz,FOH(*1):43 Hz - 20 kHz 被动分频32 Hz - 3kHz,标准(*1):32 Hz - 150 Hz延伸(*1):29 Hz - 150 Hz 被动分频33 Hz - 3.5kHz,标准(*1):35 Hz - 150 Hz延伸(*1):33 Hz - 150 Hz
覆盖区域 H90゚ x V50゚ 可旋转恒指向性号角 H90゚ x V60゚ 可旋转恒指向性号角 H90゚ x V60゚ 可旋转恒指向性号角 - -
地面返听角度 50° 对称 50° 对称 50° - -
单元 LF 15"锥形单元,3"音圈,钕磁铁 12"锥形单元,3"音圈,钕磁铁 10"锥形单元,3"音圈,钕磁铁 18"锥形单元,4"音圈,铁氧体磁铁 15"锥形单元,4"音圈,铁氧体磁铁
HF 2" 音圈,1" 口径压缩单元,钛膜,钕磁铁 2" 音圈,1" 口径压缩单元,钛膜,钕磁铁 2" 音圈,1" 口径压缩单元,钛膜,钕磁铁 - -
分频点 2.0 kHz 2.0 kHz 2.5 kHz - -
额定功率 NOISE 被动分频(EIA 426-A)400W,主动分频LF(EIA 426-A):400W,HF(AES):50W 被动分频(EIA 426-A)400W,主动分频LF(EIA 426-A):400W,HF(AES):50W 被动分频(EIA 426-A)350 W,主动分频LF(EIA 426-A):350W,HF(AES):50W 500 W(EIA 426-A) 400 W(EIA 426-A)
PGM 被动分频(EIA 426-A)800 W,主动分频LF(EIA 426-A):800W,HF(AES):100W 被动分频(EIA 426-A)800 W,主动分频LF(EIA 426-A):800W,HF(AES):100W 被动分频(EIA 426-A)700 W,主动分频LF(EIA 426-A):700W,HF(AES):100W 1000 W (EIA 426-A) 800 W (EIA 426-A)
PEAK 被动分频(EIA 426-A)1600 W,主动分频LF(EIA 426-A):1600W,HF(AES):200W 被动分频(EIA 426-A)1600 W,主动分频LF(EIA 426-A):1600W,HF(AES):200W 被动分频(EIA 426-A)1400 W,主动分频LF(EIA 426-A):1400W,HF(AES):200W 2000 W (EIA 426-A) 1600 W (EIA 426-A)
额定阻抗 被动分频8Ω,主动分频LF:8Ω,HF:16Ω 被动分频8Ω,主动分频LF:8Ω,HF:16Ω 被动分频8Ω,主动分频LF:8Ω,HF:16Ω
SPL 灵敏度(1W;1m轴上) 被动分频97 dB SPL,主动分频:LF:99dB SPL,HF:108dB SPL 被动分频97 dB SPL,主动分频:LF:97dB SPL,HF:108dB SPL 被动分频97 dB SPL,主动分频:LF:95dB SPL,HF:108dB SPL 100dB *2 98dB *2
峰值(计算值) 被动分频129 dB SPL,主动分频:LF:131dB SPL,HF:131dB SPL 被动分频129 dB SPL,主动分频:LF:129dB SPL,HF:131dB SPL 被动分频127 dB SPL,主动分频:LF:127dB SPL,HF:131dB SPL 133 dB *2 130 dB *2
I/O接口 SpeakON NL4MP x 2(并联) SpeakON NL4MP x 2(并联) SpeakON NL4MP x 2(并联) SpeakON NL4MP x 3(并联 x2、输出 x1) SpeakON NL4MP x 3(并联 x2、输出 x1)
把手 铝压铸框架,侧面 x 2 铝压铸框架,侧面 x 2 铝压铸框架,顶面 x 1,侧面 x 1 铝压铸框架,侧面 x 2 铝压铸框架,侧面 x 2
支架插槽 Φ35 mm x2 (0° 或 -7°) Φ35 mm x2 (0° 或 -7°) Φ35 mm x2 (0° 或 -7°) Φ35 mm(深度80mm),M20(螺纹深度 25mm) Φ35 mm(深度80mm),M20(螺纹深度 25mm)
吊装点 M10 x 12 M10 x 12 M10 x 8, M8 x 2 - -
外形尺寸 W 450 mm (17.7") 410 mm (16.1") 315 mm (12.4") 550 mm (21.6") 450 mm (17.7")
H 761 mm (30.0")(含橡胶脚垫) 646 mm (25.4")(含橡胶脚垫) 537 mm (21.1")(含橡胶脚垫) 657 mm (25.9")(含橡胶脚垫) 587 mm (23.1")(含橡胶脚垫)
D 460 mm (18.1") 394 mm (15.5") 345 mm (13.6") 720 mm (28.4") 600 mm (23.6")
净重 21.3 kg (47.0 lbs) 18.0 kg (39.7 lbs) 14.0 kg (30.9 lbs) 43.6kg (96.1 lbs) 35.6kg (78.5 lbs)
选项 支架:UB-DZR15H/V,面罩:SPCVR-DZR15 支架:UB-DZR12H/V,面罩:SPCVR-DZR12 支架:UB-DZR10H/V,面罩:SPCVR-DZR10 面罩:SPCVR-DXS18X,脚轮:SPW-1 面罩:SPCVR-DXS15X,脚轮:SPW-1
其他 外壳材质、涂层、颜色:胶合板、耐用的聚脲涂层、黑色/白色 外壳材质、涂层、颜色:胶合板、耐用的聚脲涂层、黑色/白色 外壳材质、涂层、颜色:胶合板、耐用的聚脲涂层、黑色/白色 外壳材质、涂层、颜色:胶合板、耐用的聚脲涂层、黑色/白色 外壳材质、涂层、颜色:胶合板、耐用的聚脲涂层、黑色/白色
  • *1:带推荐的DSP处理。
  • *2:半空间(2π)

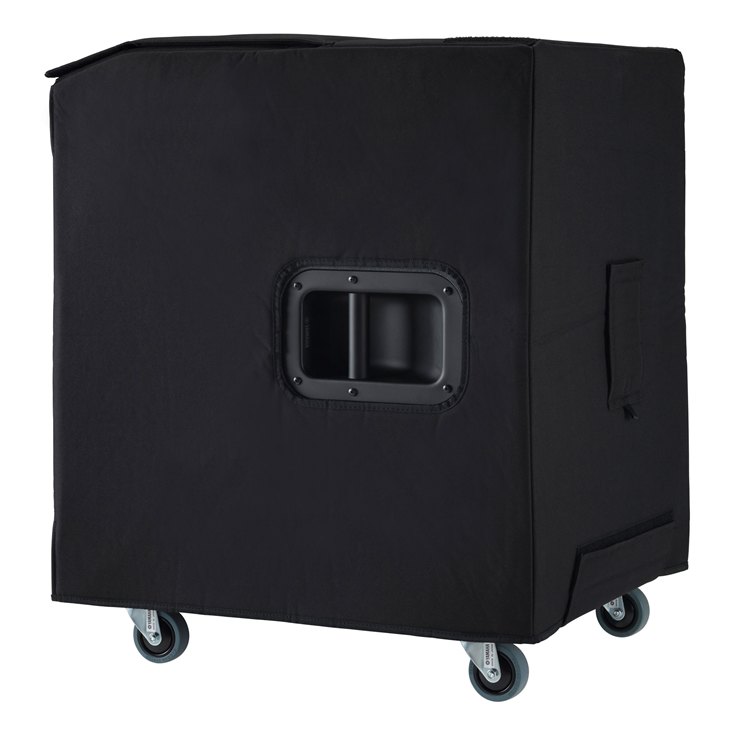

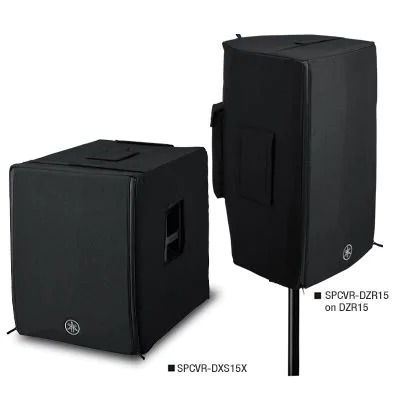

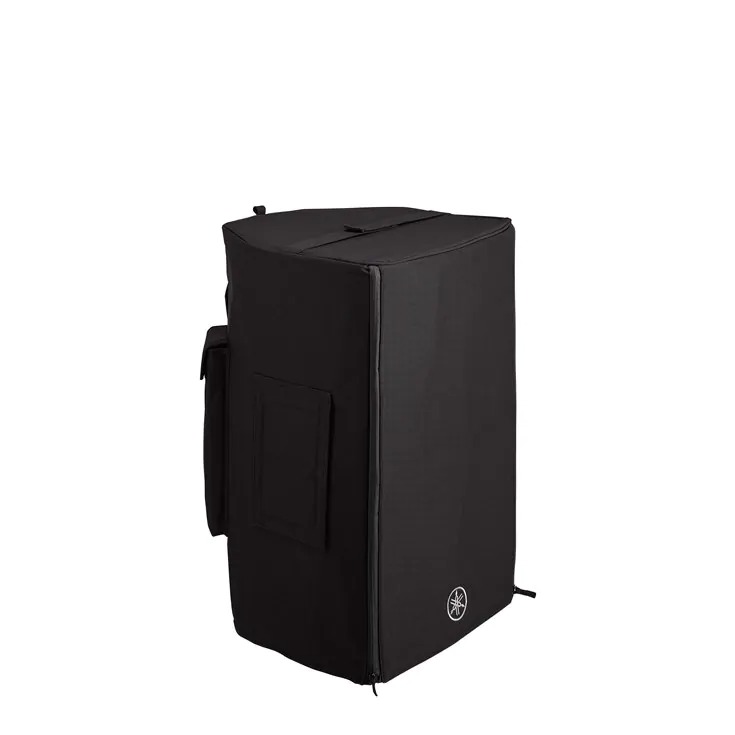

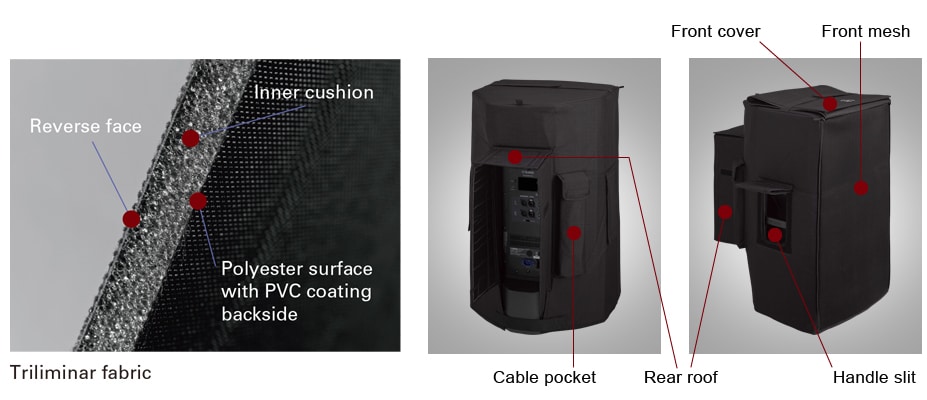

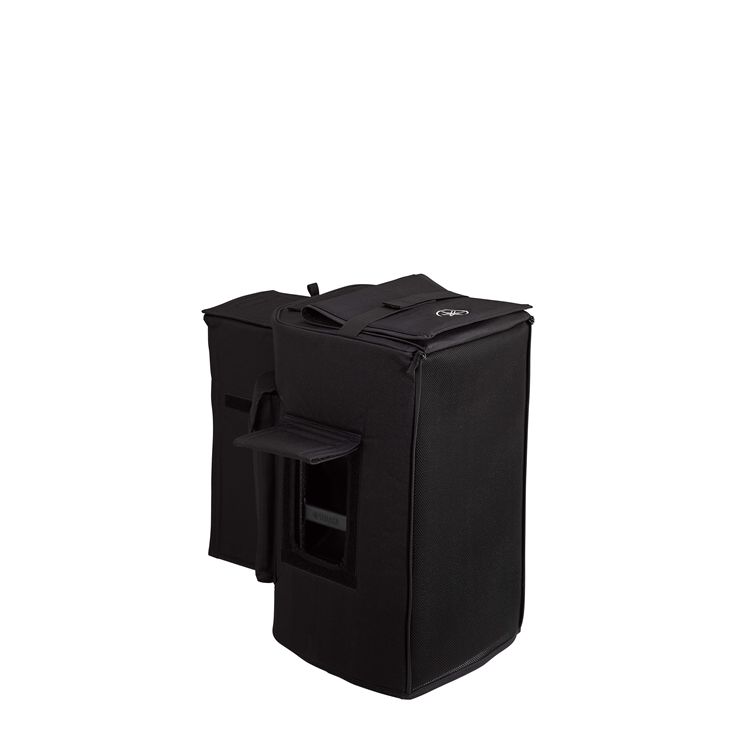

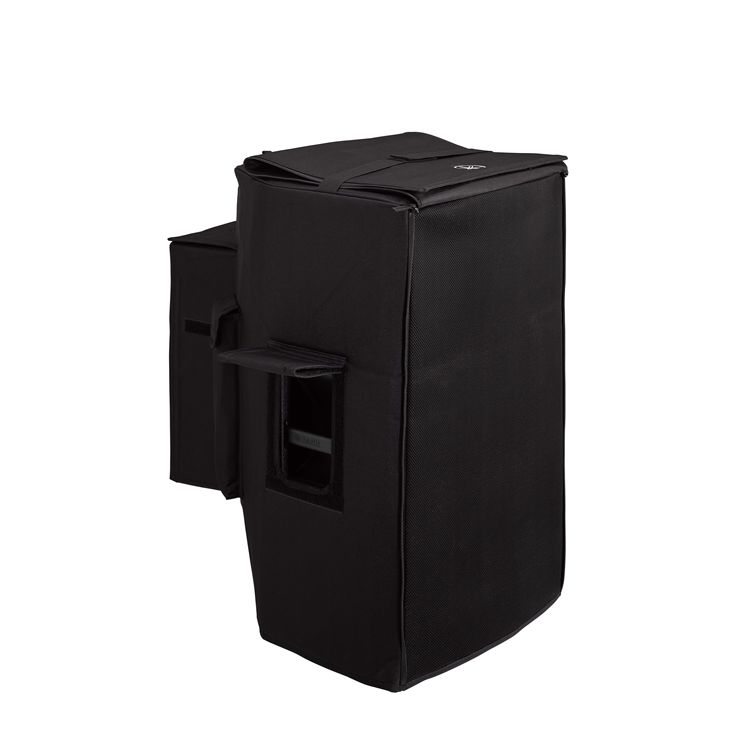

多功能音箱面罩

CZR / CXS XLF 系列

多功能音箱面罩可保护您的音箱,免受室外演出期间的不利天气、灰尘和肮脏的仓库储存的影响,也可为严苛的道路运输提供保护。

- 三层耐久的聚酯纤维布料,内有PVC涂层和缓冲垫用于抑制冲击

- 前置网状织物确保面罩不脱卸的情况下也能进行扩声,同时确保功放冷却

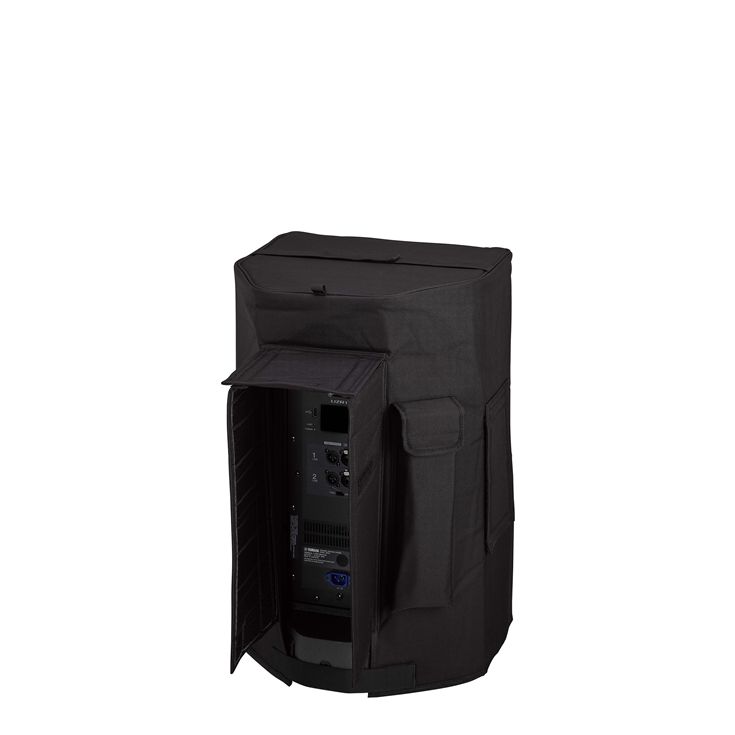

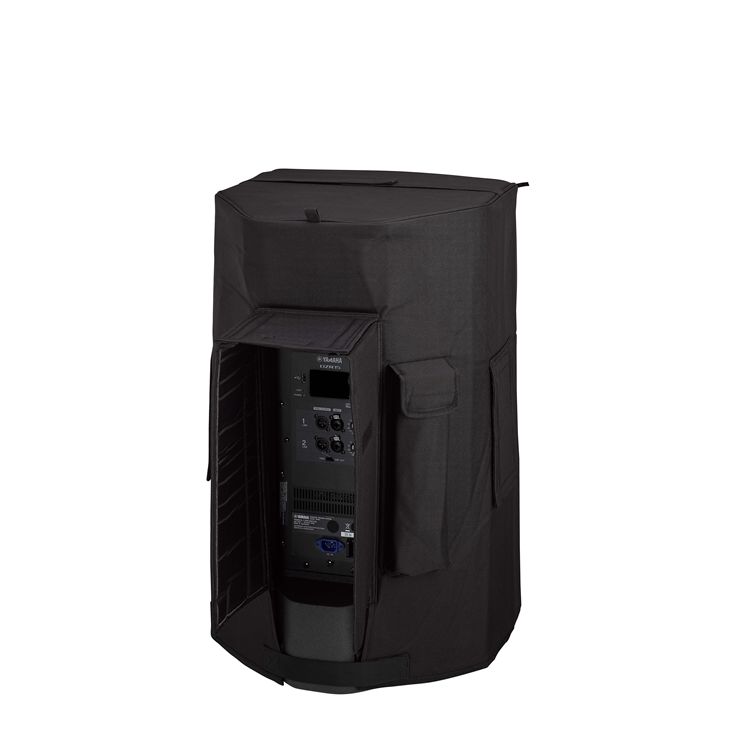

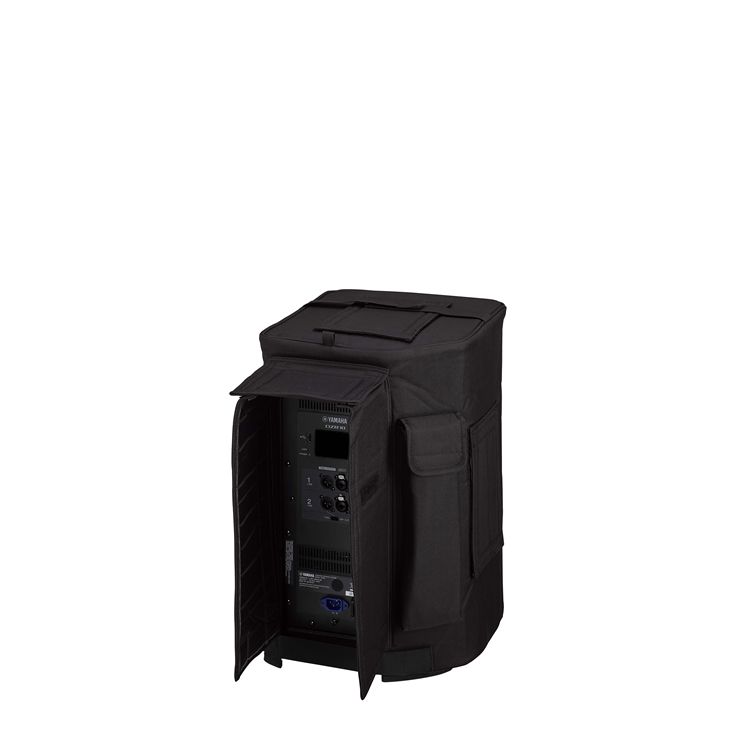

- 背部顶盖支持在面罩不脱卸的情况下进行背面板连接

- 把手处的开口便于在搬运时使用把手

- 线缆袋额外的空间可用于携带线缆

*注:面罩无法确保滴水保护。

CZR / CXS XLF 系列

兼容的音箱
SPCVR-DZR315 DZR315/315-D, DZR315W/315-DW
SPCVR-DZR15 DZR15/15-D, DZR15W/15-DW, CZR15, CZR15W
SPCVR-DZR12 DZR12/12-D, DZR12W/12-DW, CZR12, CZR12W
SPCVR-DZR10 DZR10/10-D, DZR10W/10-DW, CZR10, CZR10W
SPCVR-DXS18X DXS18XLF/18XLF-D, DXS18XLFW/18XLF-DW, CXS18XLF, CXS18XLFW
SPCVR-DXS15X DXS15XLF/15XLF-D, DXS15XLFW/15XLF-DW, CXS15XLF, CXS15XLFW
SPCVR-1501 DXR15mkII, DXR15, DBR15, CBR15
SPCVR-1201 DXR12mkII, DXR12, DBR12, CBR12
SPCVR-1001 DXR10mkII, DXR10, DBR10, CBR10
SPCVR-0801 DXR8mkII, DXR8
SPCVR-18S01 DXS18
SPCVR-DXS152 DXS15mkII
SPCVR-DXS122 DXS12mkII
SPCVR-15S01 DXS15
SPCVR-12S01 DXS12

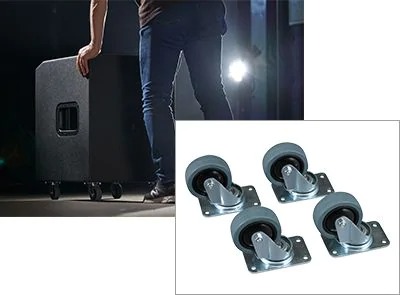

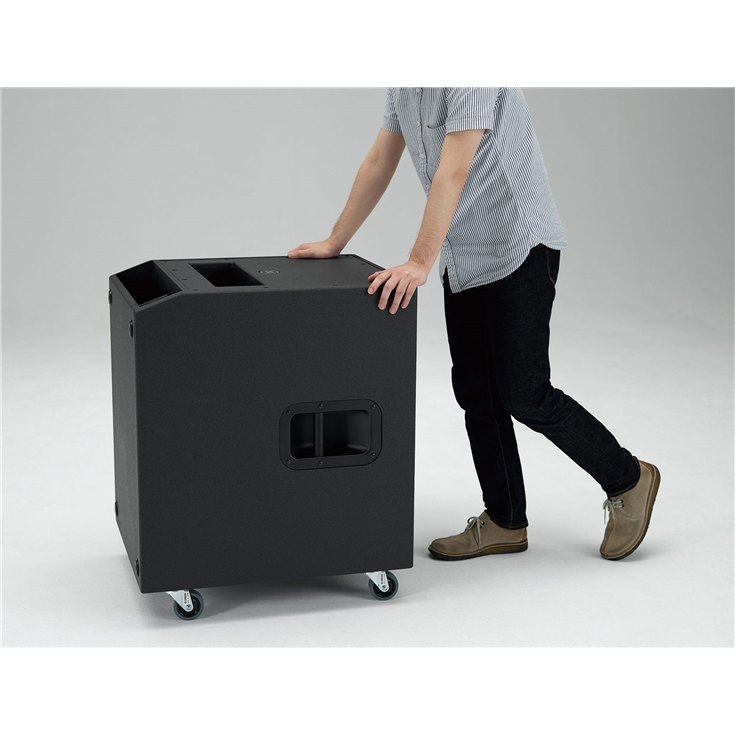

可选脚轮套件(SPW-1)

CZR / CXS XLF 系列

为了使DXS XLF/CXS XLF系列和DXS系列超低音音箱的设置更快速便捷,可选购的脚轮带有径向滚珠轴承,能在演出过程中确保安静的运输。

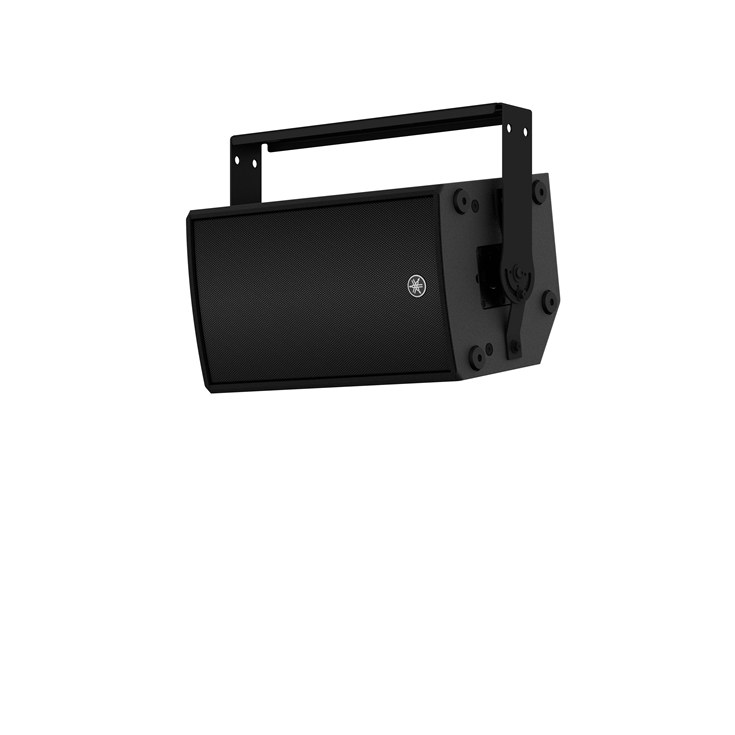

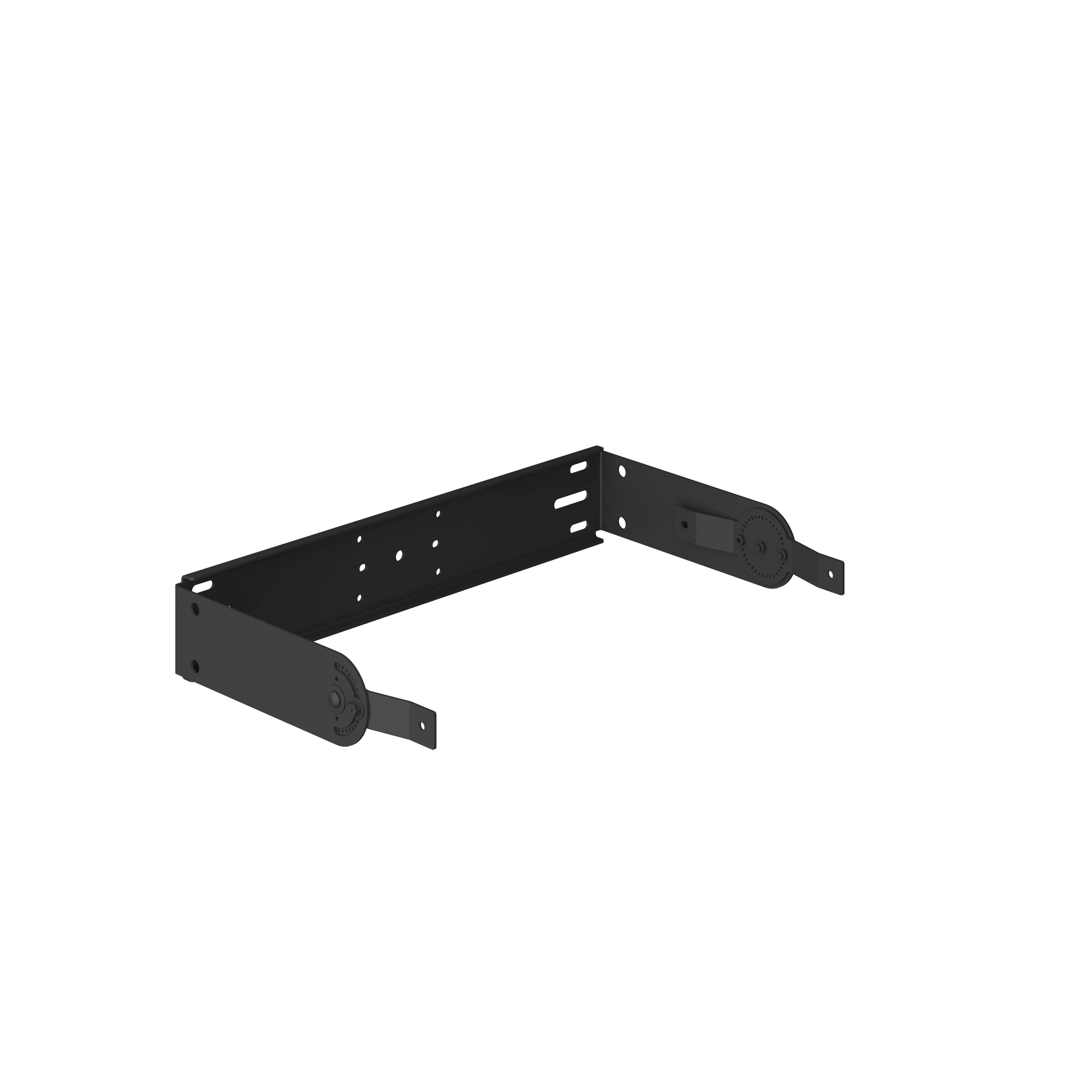

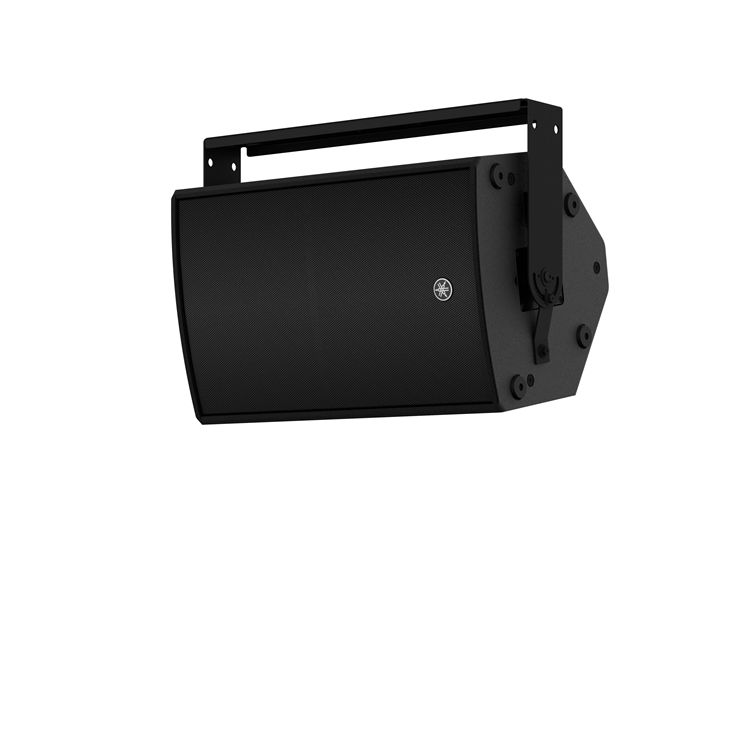

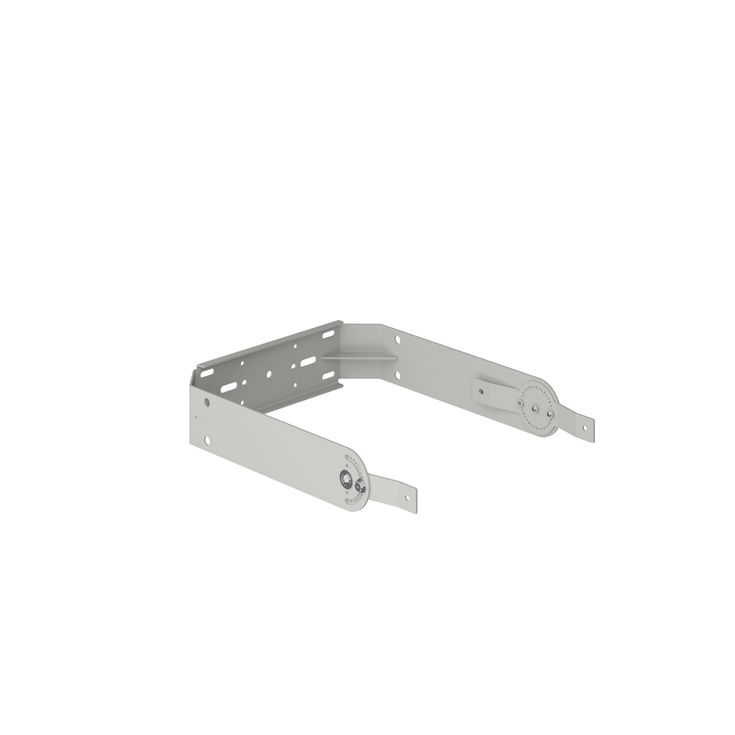

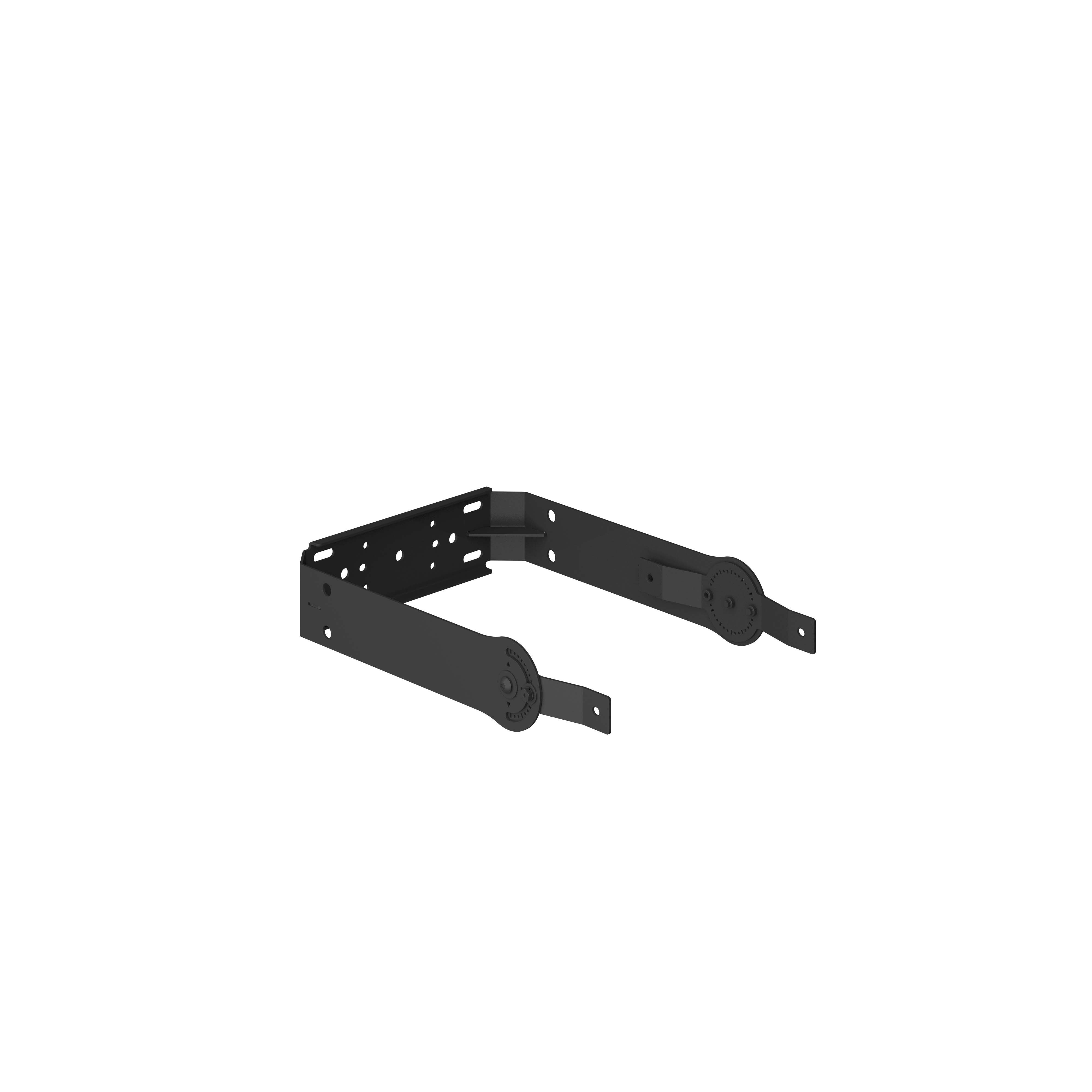

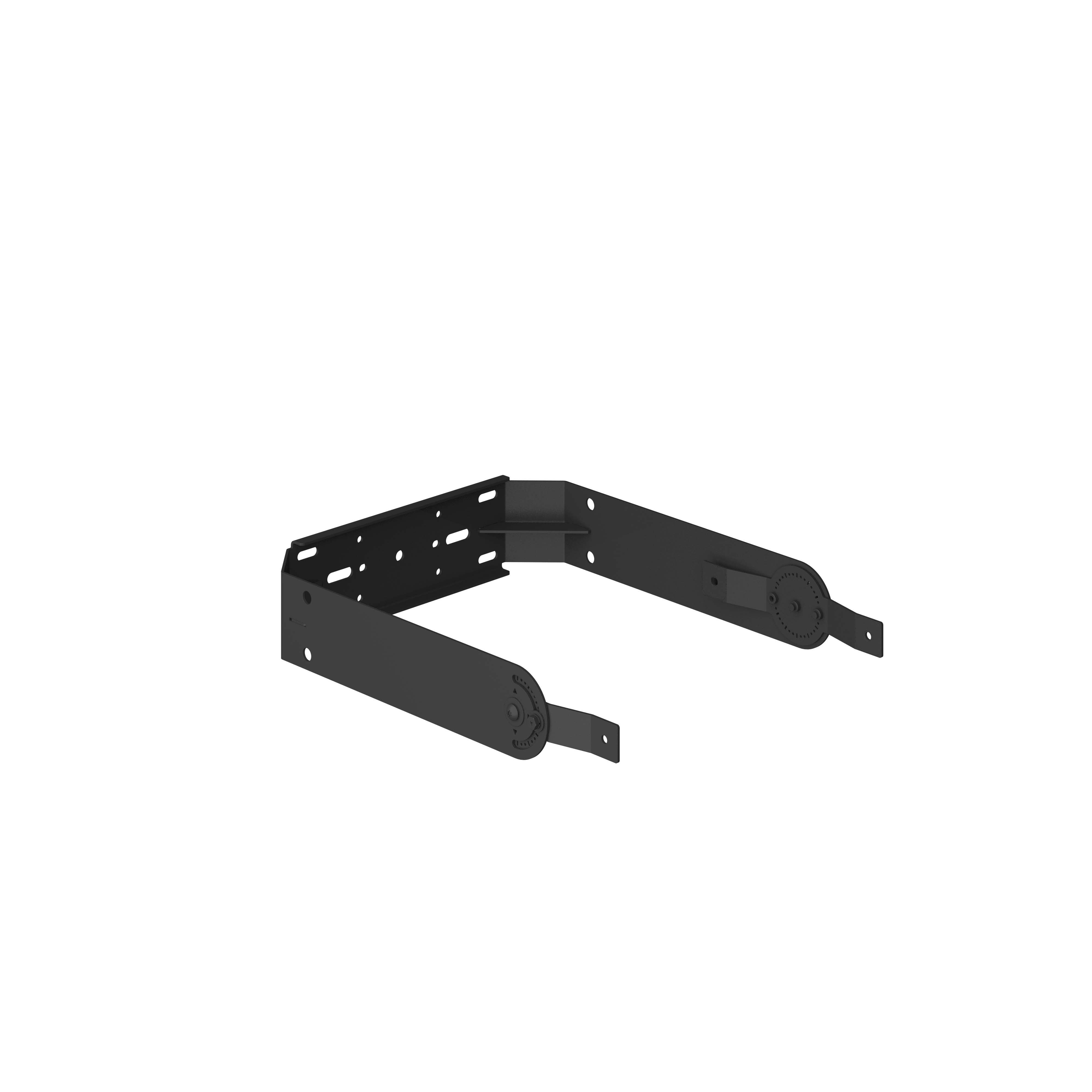

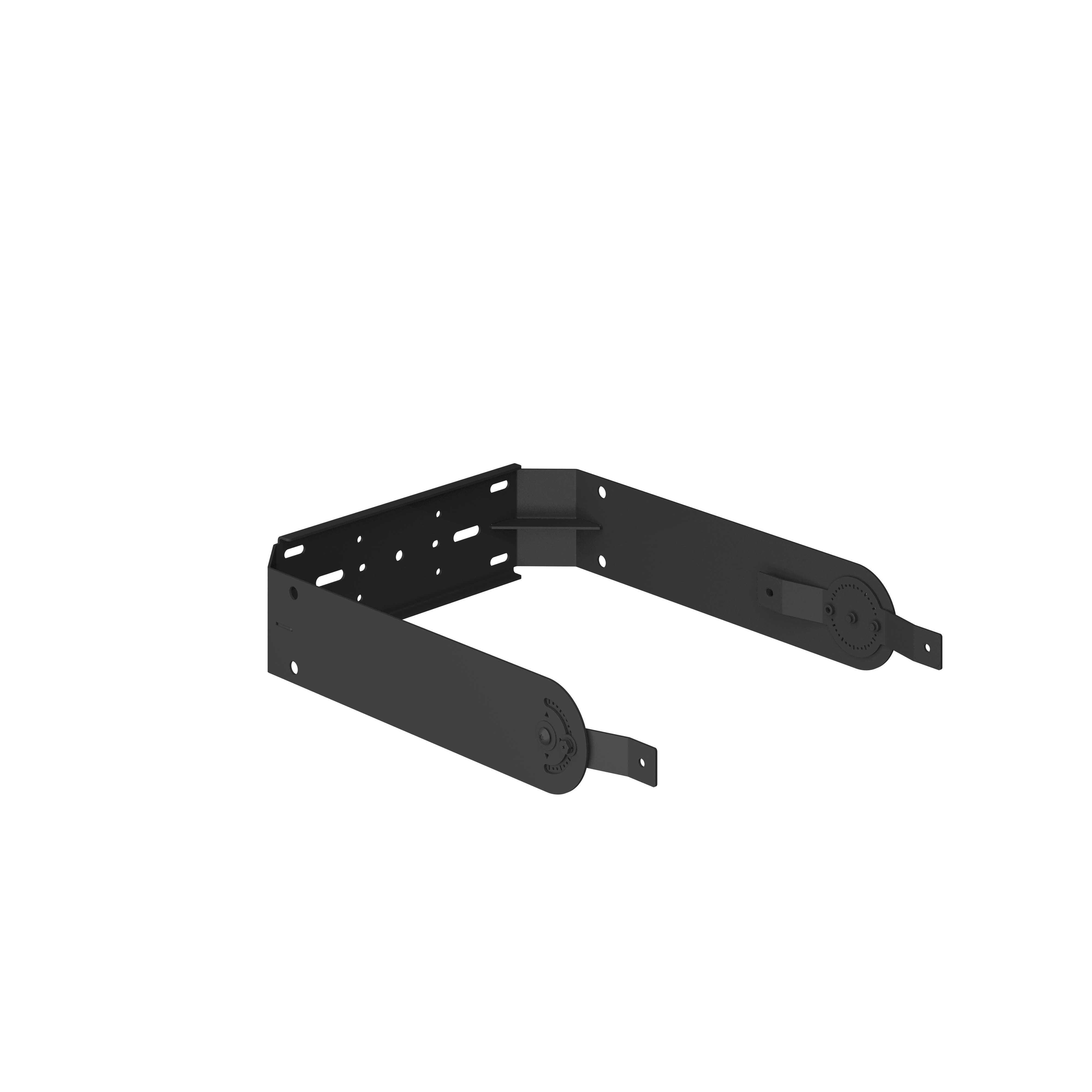

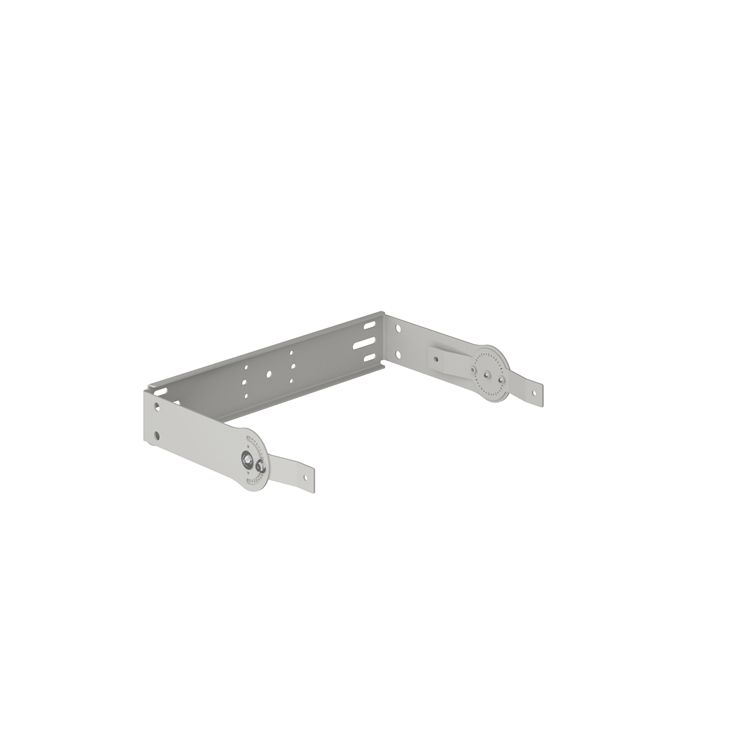

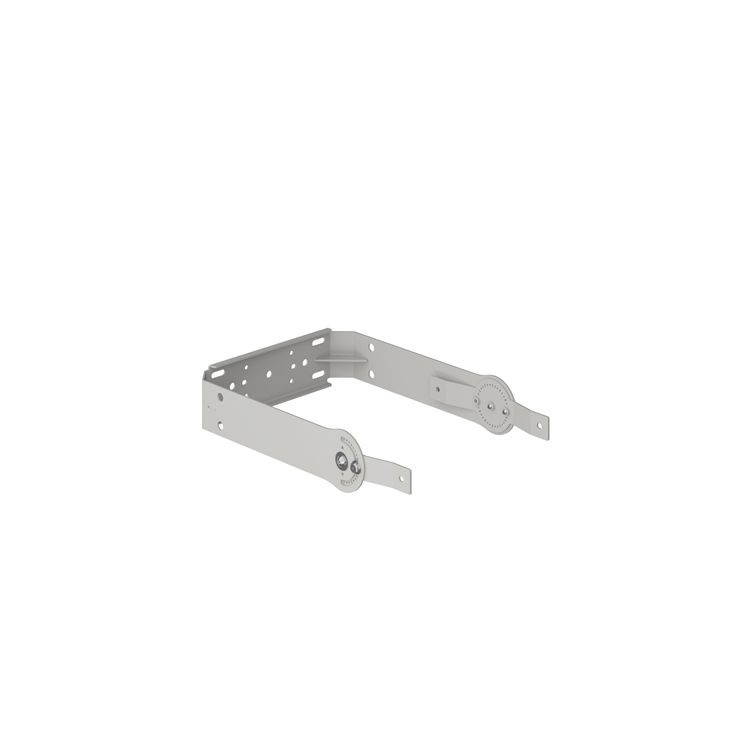

U型支架

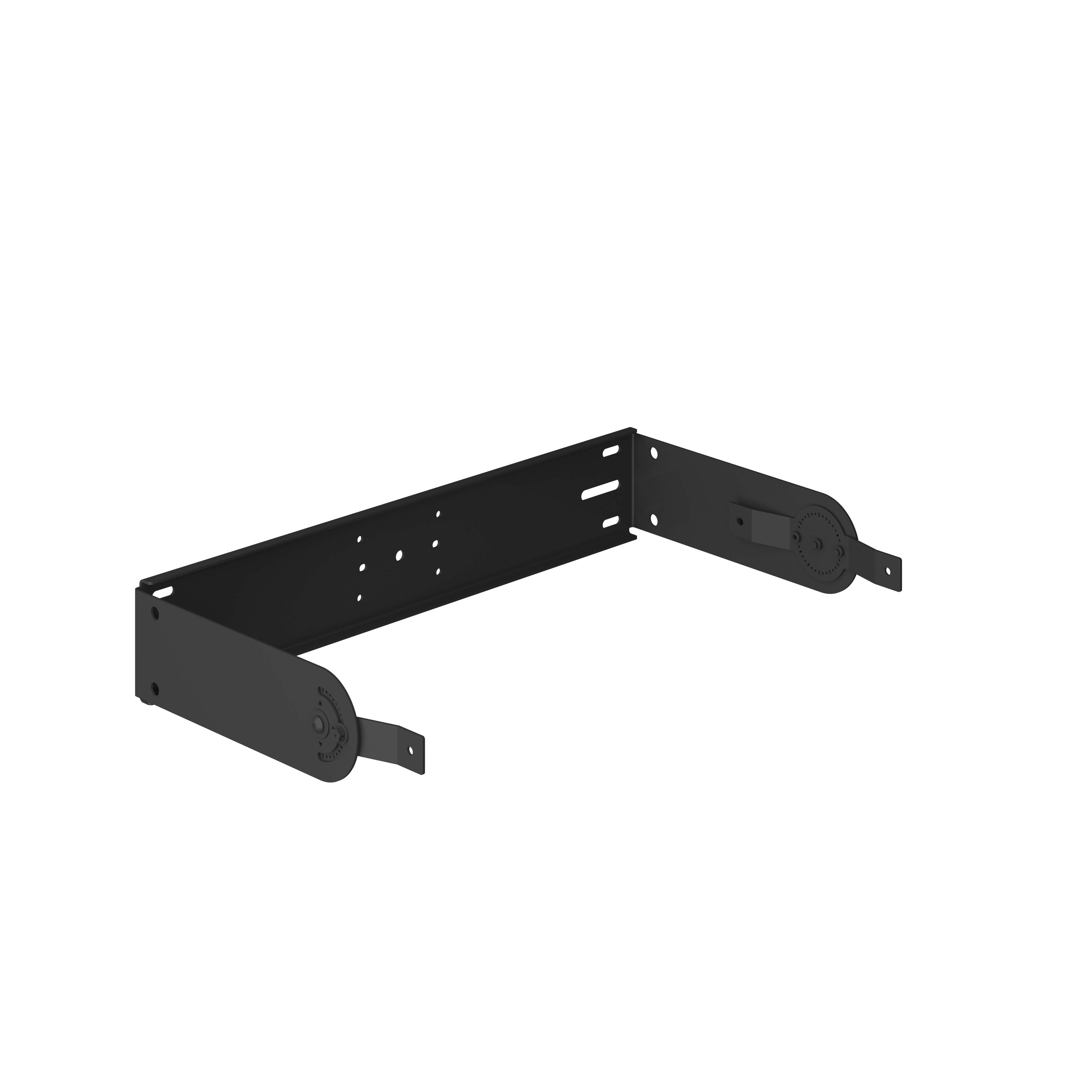

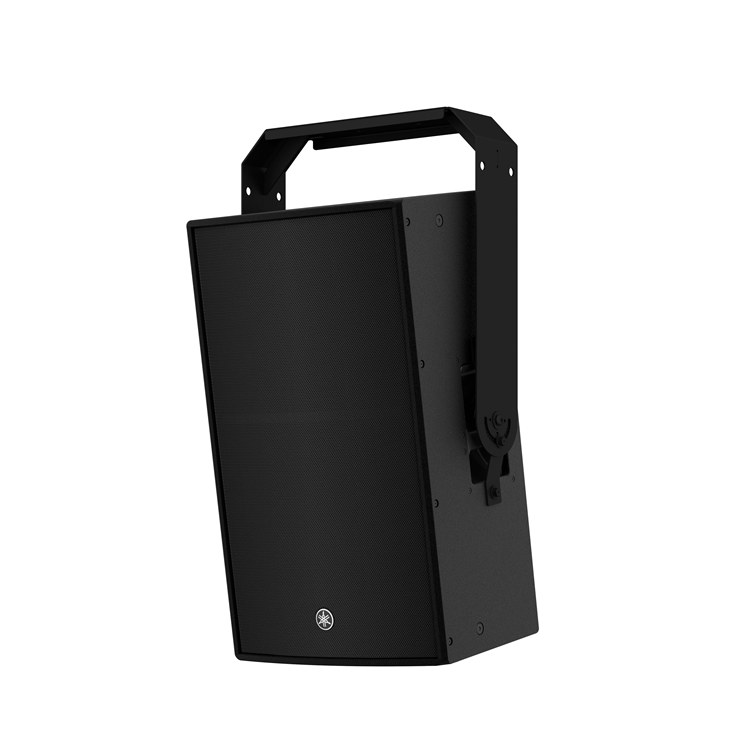

UB-DZR15H / UB-DZR15HW U型支架

U型支架,可在水平配置中实现简便的吊装。(适用于DZR15/15-D、DZR15W/15-DW、CZR15、CZR15W)

  • 净重:6.2kg;13.7lbs
  • 适用于:DZR15/15-D、DZR15W/15-DW、CZR15、CZR15W
  • 黑色或白色表面处理

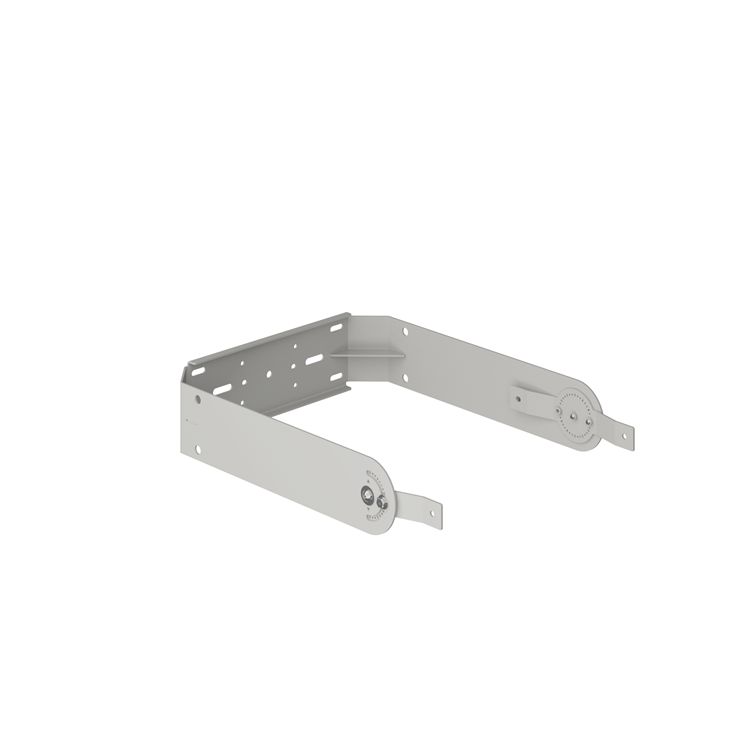

UB-DZR15V / UB-DZR15VW U型支架

U型支架,可在垂直配置中实现简便的吊装。(适用于DZR15/15-D、DZR15W/15-DW、CZR15、CZR15W)

  • 净重:5.9kg;13.0lbs
  • 适用于:DZR15/15-D、DZR15W/15-DW、CZR15、CZR15W
  • 黑色或白色表面处理

UB-DZR12H / UB-DZR12HW U型支架

U型支架,可在垂直配置中实现简便的吊装。(适用于DZR12/12-D、DZR12W/12-DW、CZR12、CZR12W)

  • 净重:4.7kg;10.4lbs
  • 适用于:DZR12/12-D、DZR12W/12-DW、CZR12、CZR12W
  • 黑色或白色表面处理

UB-DZR12V / UB-DZR12VW U型支架

U型支架,可在垂直配置中实现简便的吊装。(适用于DZR12/12-D、DZR12W/12-DW、CZR12、CZR12W)

  • 净重:4.7kg;10.4lbs
  • 适用于:DZR12/12-D、DZR12W/12-DW、CZR12、CZR12W
  • 黑色或白色表面处理

UB-DZR10H / UB-DZR10HW U型支架

U型支架,可在水平配置中实现简便的吊装。(适用于DZR10/10-D、DZR10W/10-DW、CZR10、CZR10W)

  • 净重:3.8kg;8.4lbs
  • 适用于:DZR10/10-D、DZR10W/10-DW、CZR10、CZR10W
  • 黑色或白色表面处理

UB-DZR10V / UB-DZR10VW U型支架

U型支架,可在垂直配置中实现简便的吊装。(适用于DZR10/10-D、DZR10W/10-DW、CZR10、CZR10W)

  • 净重:3.6kg;7.9lbs
  • 适用于:DZR10/10-D、DZR10W/10-DW、CZR10、CZR10W
  • 黑色或白色表面处理

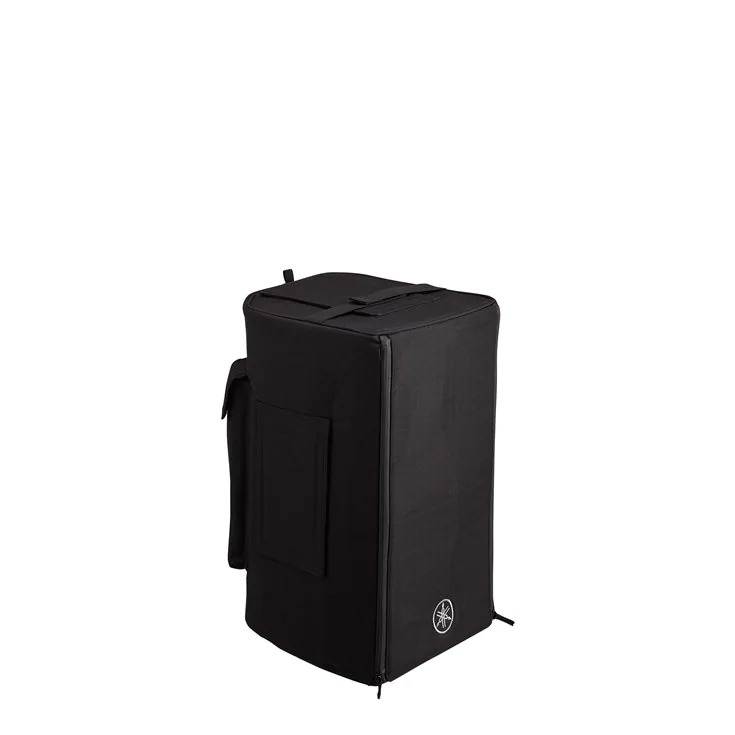

多功能音箱面罩

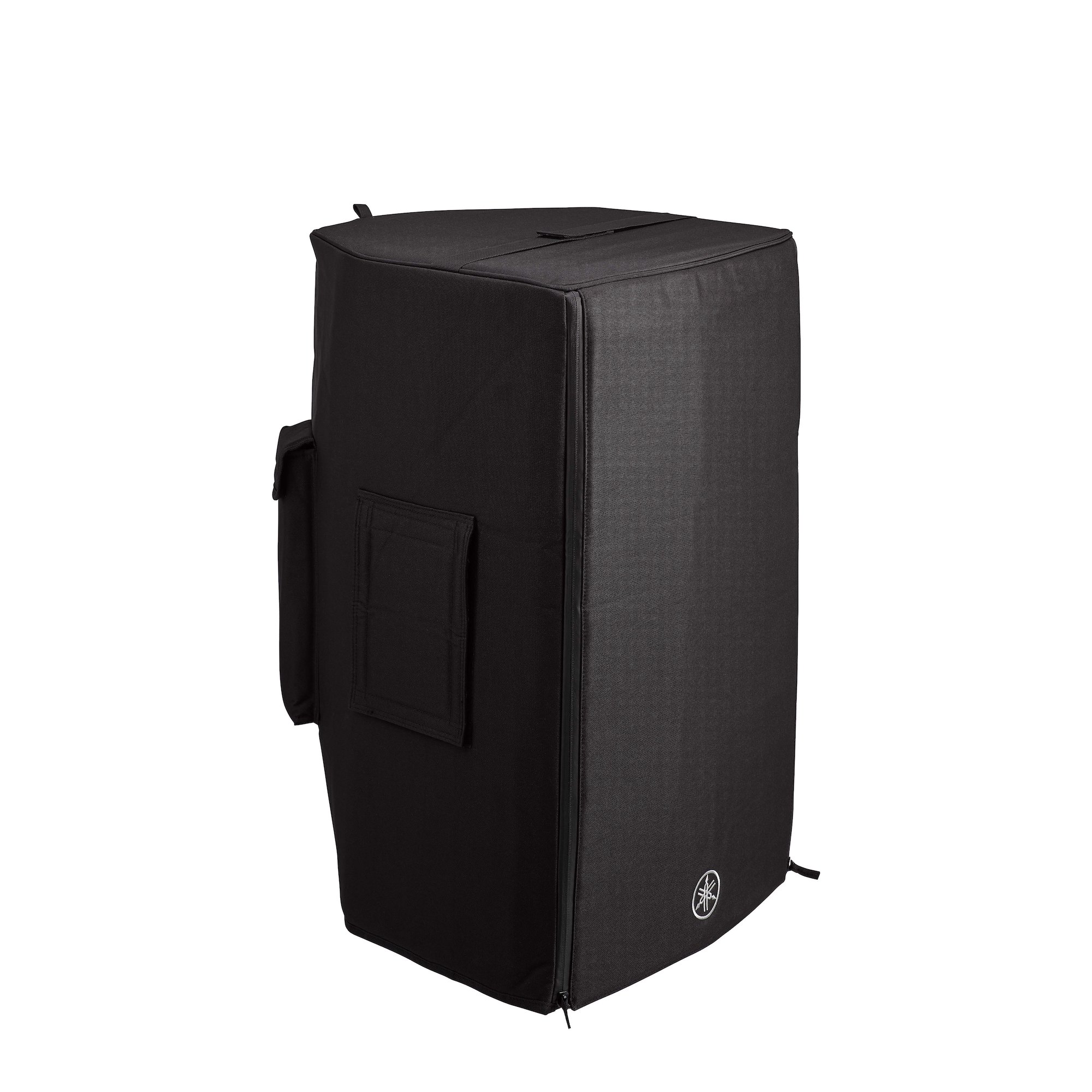

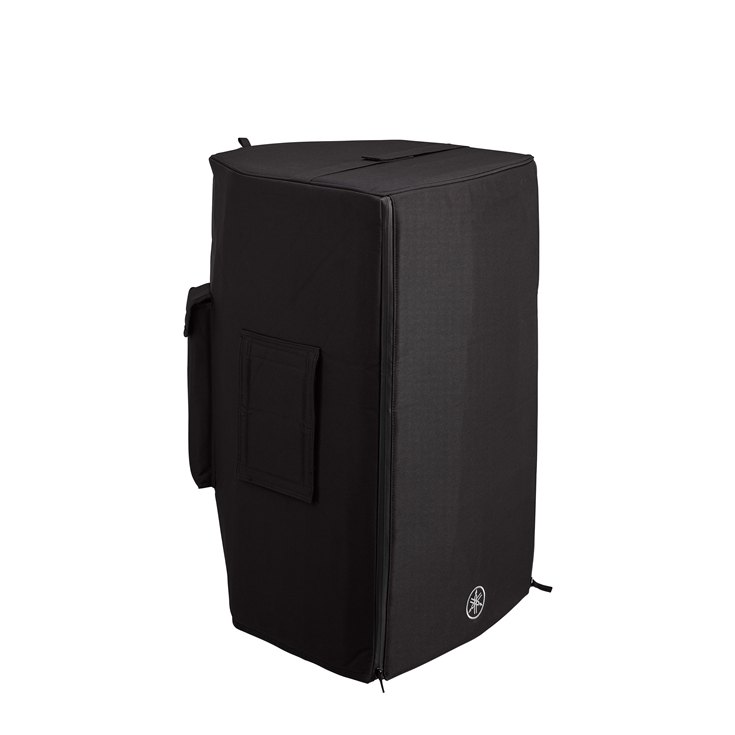

SPCVR-DZR15 多功能音箱面罩

多功能音箱面罩可保护您的音箱,免受室外演出期间的不利天气、灰尘和肮脏的仓库储存的影响,也可为严苛的道路运输提供保护。*注:面罩无法确保滴水保护。(兼容的音箱:DZR15/15-D、DZR15W/15-DW、CZR15、CZR15W)

  • 兼容的音箱:DZR15/15-D、DZR15W/15-DW、CZR15、CZR15W
  • 重量:1.8kg;4.0lbs
  • 音量:0.14m³

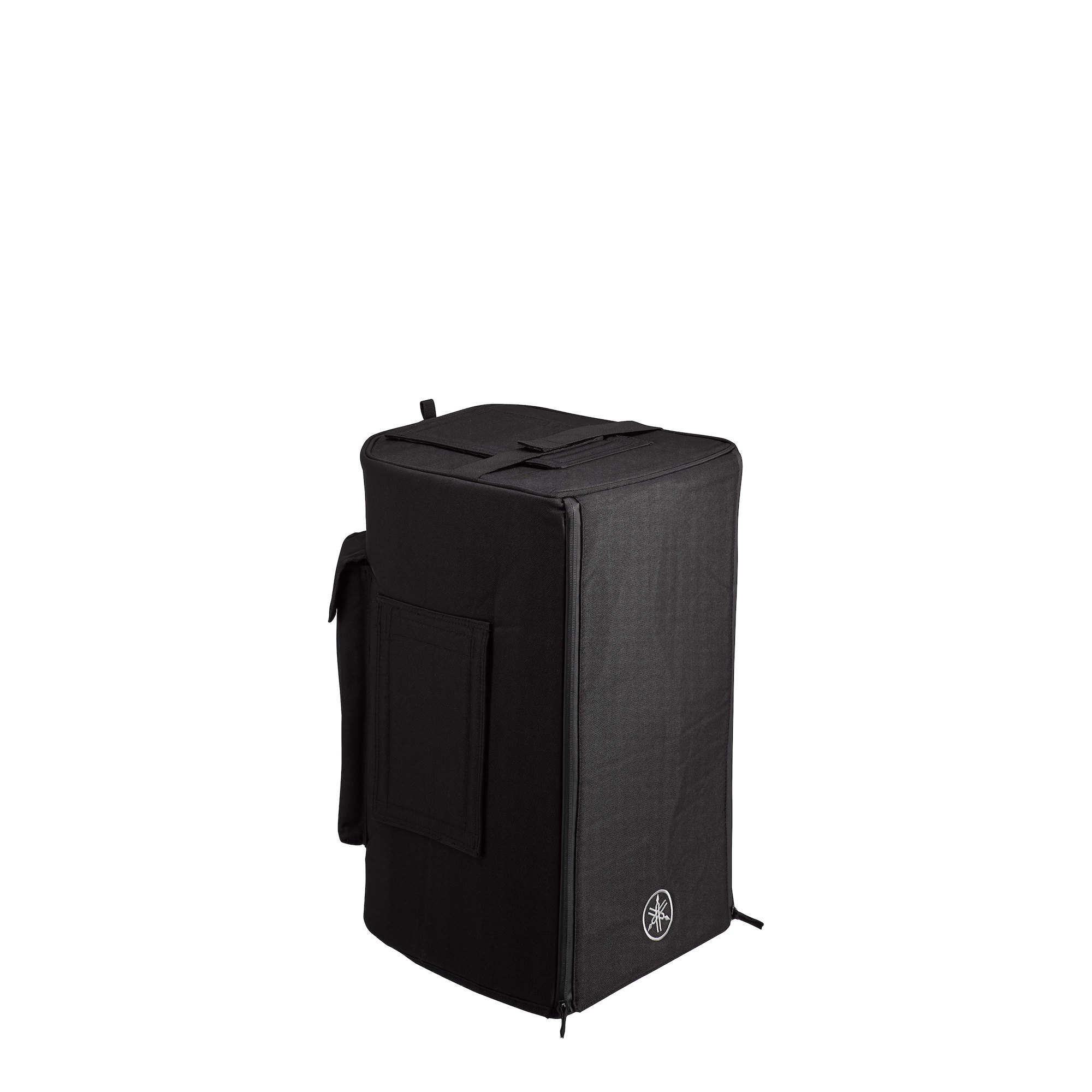

SPCVR-DZR12 多功能音箱面罩

多功能音箱面罩可保护您的音箱,免受室外演出期间的不利天气、灰尘和肮脏的仓库储存的影响,也可为严苛的道路运输提供保护。*注:面罩无法确保滴水保护。(兼容的音箱:DZR12/12-D、DZR12W/12-DW、CZR12、CZR12W)

  • 兼容的音箱:DZR12/12-D、DZR12W/12-DW、CZR12、CZR12W
  • 重量:1.5kg;3.3lbs
  • 体积:0.11m³

SPCVR-DZR10 多功能音箱面罩

多功能音箱面罩可保护您的音箱,免受室外演出期间的不利天气、灰尘和肮脏的仓库储存的影响,也可为严苛的道路运输提供保护。*注:面罩无法确保滴水保护。(兼容的音箱:DZR10/10-D、DZR10W/10-DW、CZR10、CZR10W)

  • 兼容的音箱:DZR10/10-D、DZR10W/10-DW、CZR10、CZR10W
  • 重量:1.2kg;2.6lbs
  • 体积:0.08m³

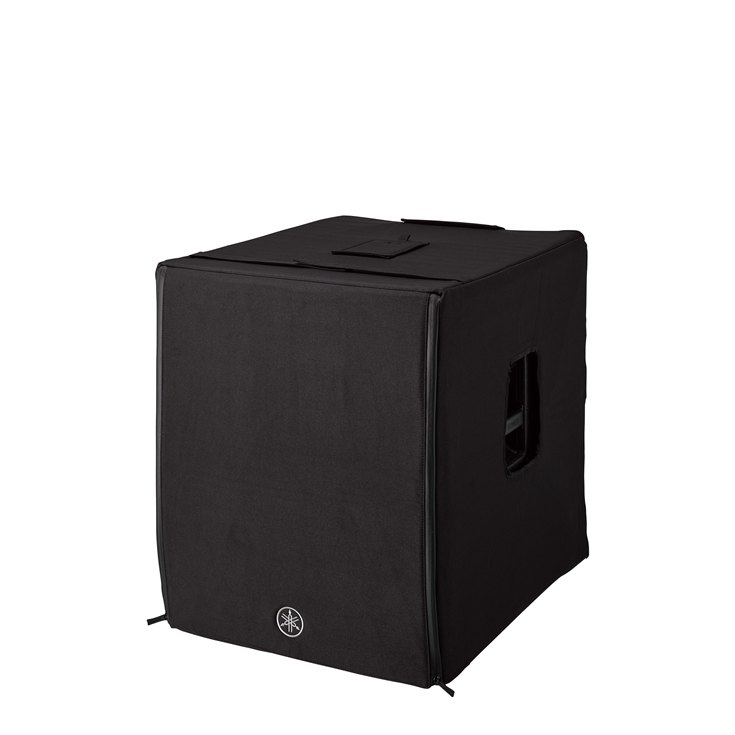

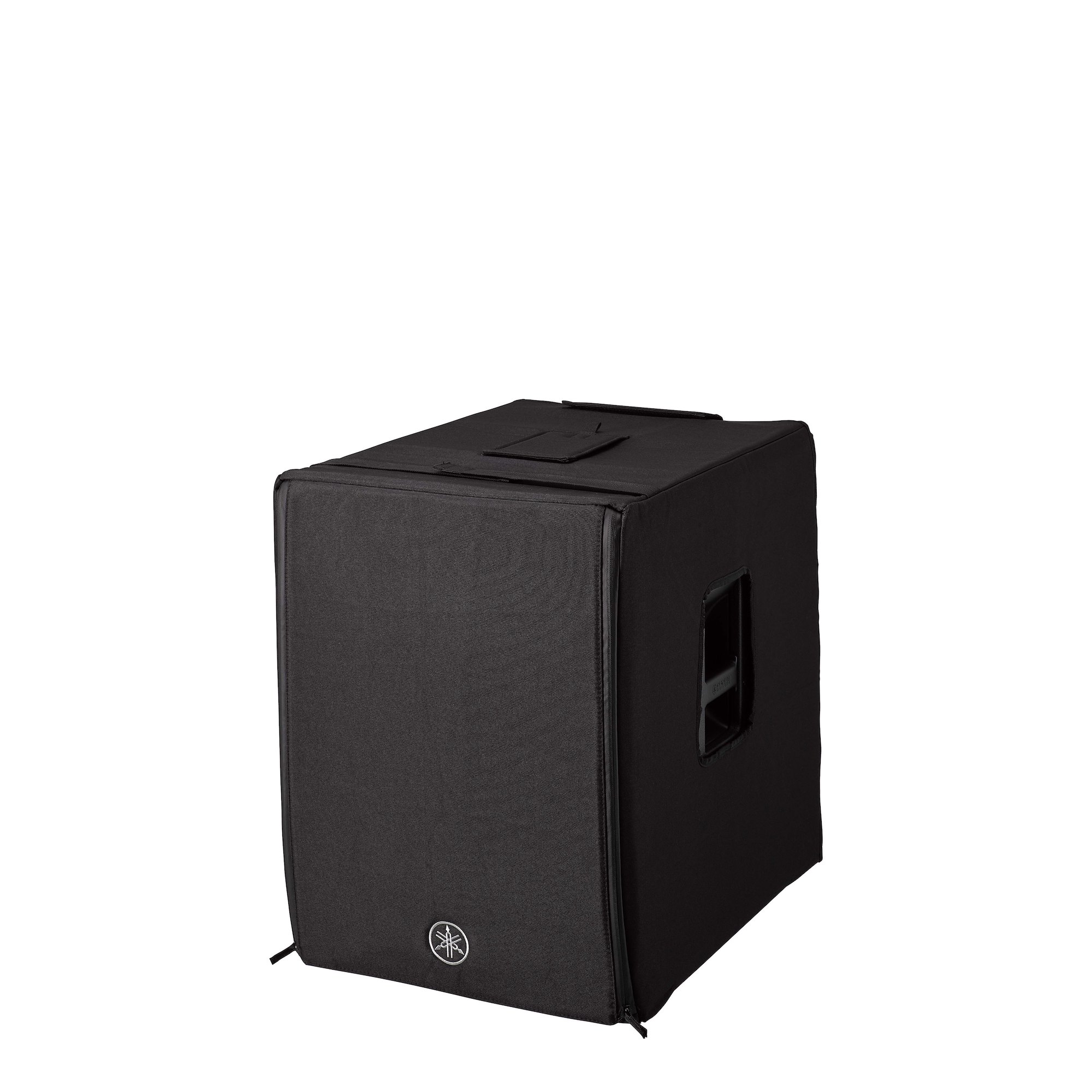

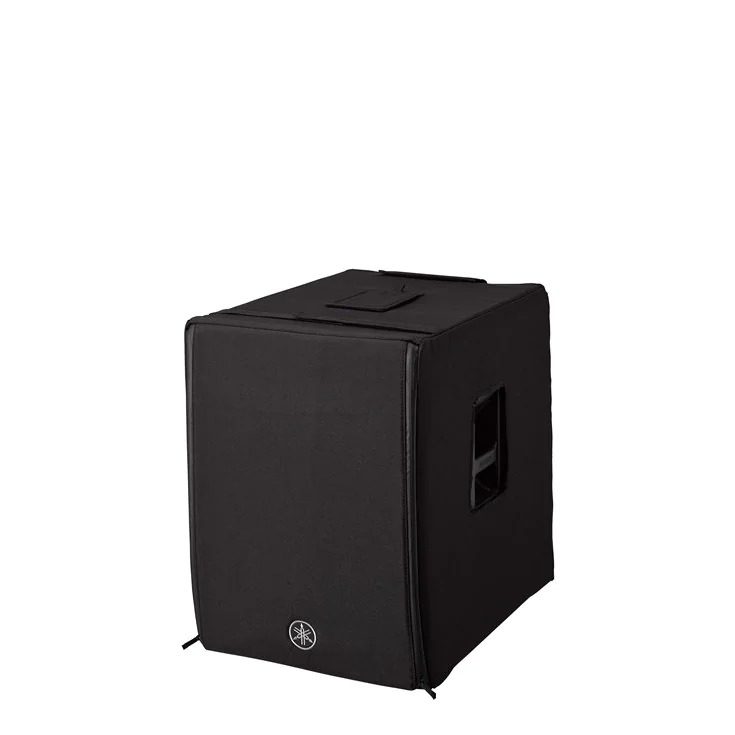

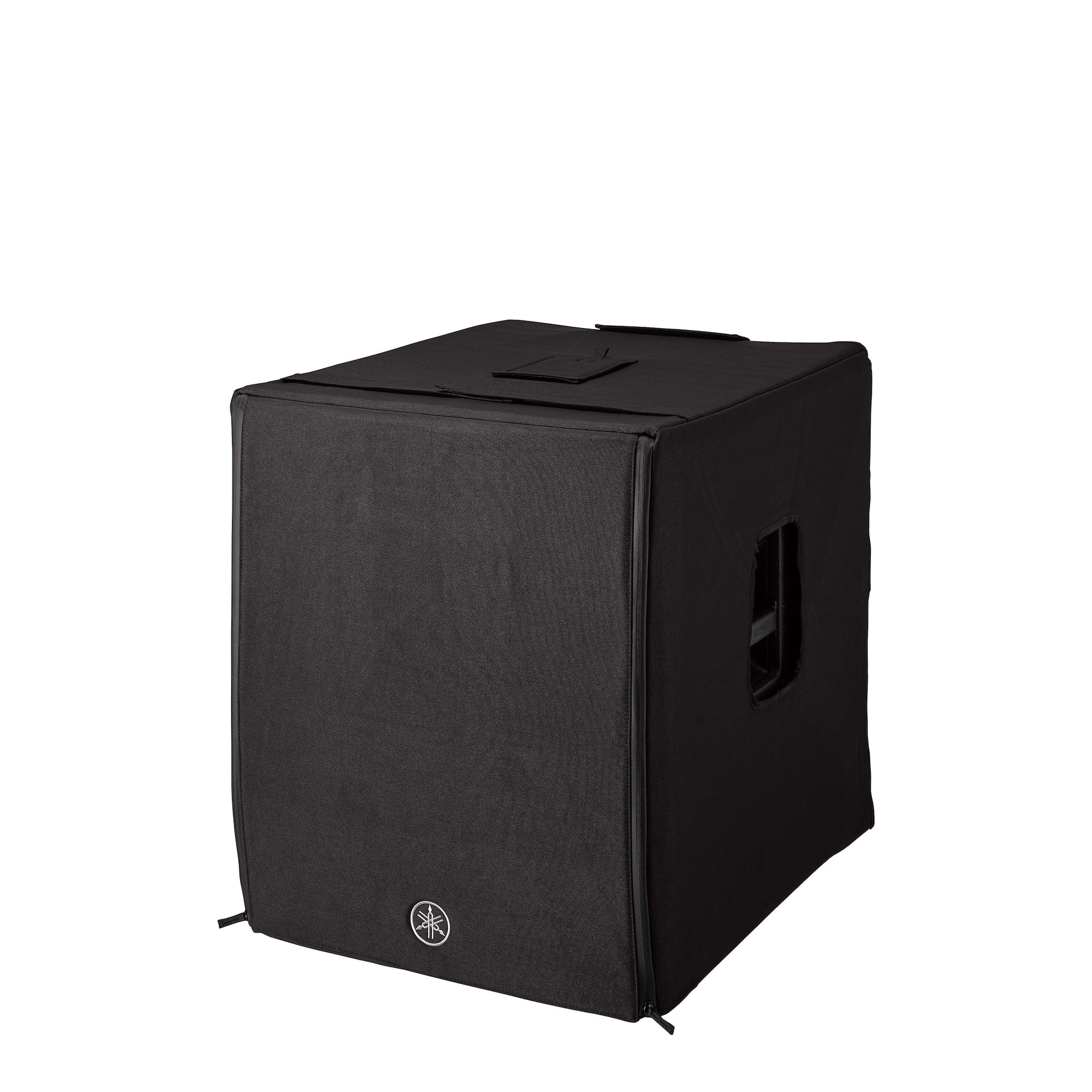

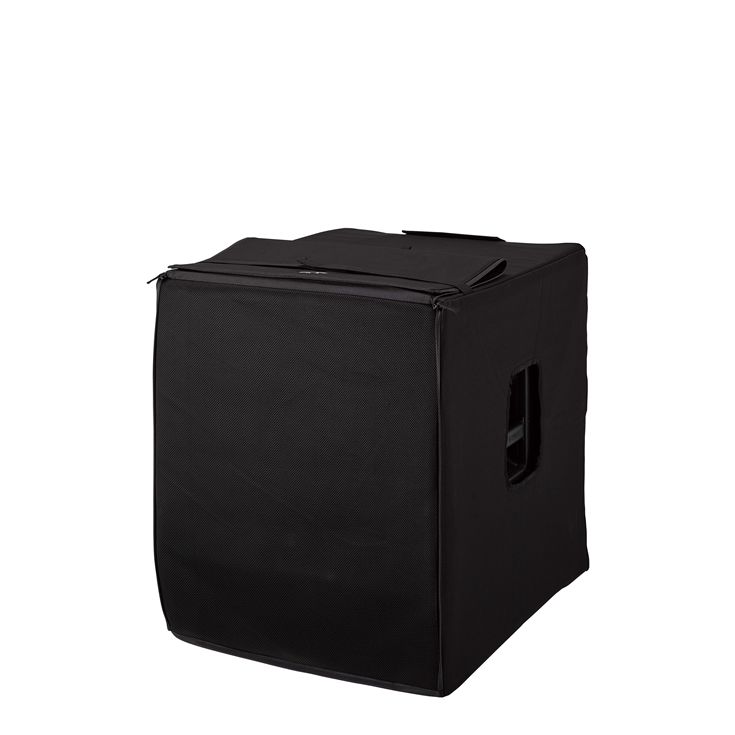

SPCVR-DXS18X 多功能音箱面罩

多功能音箱面罩可保护您的音箱,免受室外演出期间的不利天气、灰尘和肮脏的仓库储存的影响,也可为严苛的道路运输提供保护。*注:面罩无法确保滴水保护。(兼容的音箱:DXS18XLF/18XLF-D、DXS18XLFW/18XLF-DW、CXS18XLF、CXS18XLFW)

  • 兼容的音箱:DXS18XLF/18XLF-D、DXS18XLFW/18XLF-DW、CXS18XLF、CXS18XLFW
  • 重量:2.2kg;4.9lbs
  • 体积:0.15m³

SPCVR-DXS15X 多功能音箱面罩

多功能音箱面罩可保护您的音箱,免受室外演出期间的不利天气、灰尘和肮脏的仓库储存的影响,也可为严苛的道路运输提供保护。*注:面罩无法确保滴水保护。(兼容的音箱:DXS15XLF/15XLF-D、DXS15XLFW/15XLF-DW、CXS15XLF、CXS15XLFW)

  • 兼容的音箱:DXS15XLF/15XLF-D、DXS15XLFW/15XLF-DW、CXS15XLF、CXS15XLFW
  • 重量:1.6kg; 3.5lbs
  • 体积:0.11m³

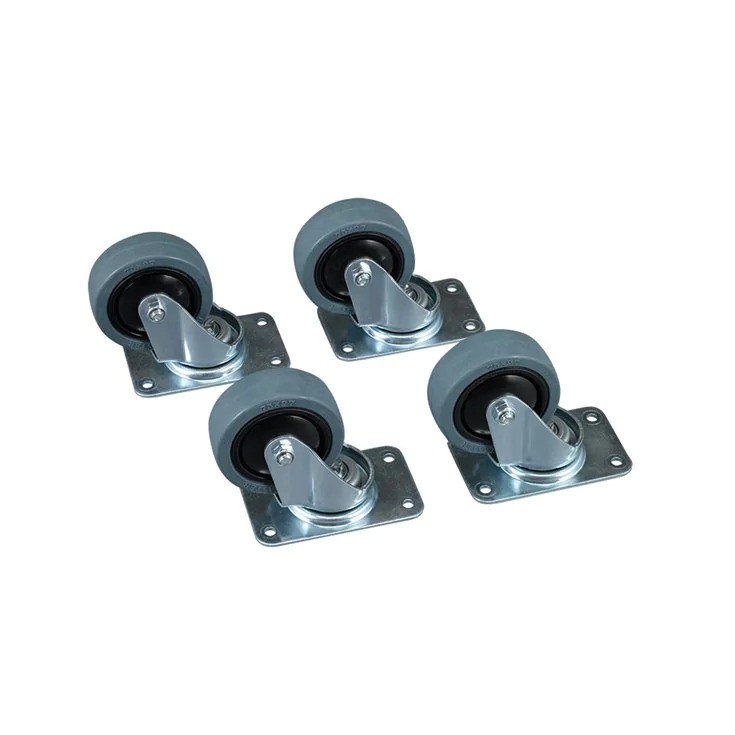

可选脚轮套件

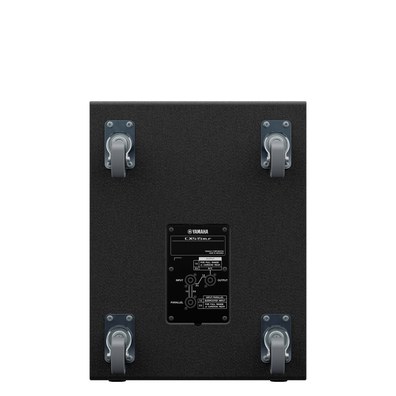

SPW-1 脚轮

为了使DXS XLF/CXS XLF系列和DXS系列超低音音箱的设置更快速便捷,可选购的脚轮带有径向滚珠轴承,能在演出过程中确保安静的运输。

  • 兼容的音箱:DXS18XLF/18XLF-D、DXS18XLFW/18XLF-DW、DXS15XLF/15XLF-D、DXS15XLFW/15XLF-DW、CXS18XLF、CXS18XLFW、CXS15XLF、CXS15XLFW、DXS18、DXS15mkII、DXS12mkII
