DHR系列 New

性能。优化。

DHR 系列为任何准备将扩声效果提升到专业质量、精确度和性能新水平的人提供了理想的解决方案。优质胶合板箱体经过坚固的聚脲涂层处理,具有其他同类扬声器所没有的耐用性。

DHR10 和 DHR12 适用于固定安装和扩声,DHR12M 和 DHR15M 专为地面返听而设计,而 DHR15 则适用于 FOH 应用场合——所有这些型号都采用了由配备 DSP 的 D 类功率放大器驱动的定制单元,以提供令人惊叹的音质和清晰度。该系列扬声器结合了适合其特定应用的实用功能,让您可以灵活地为各种音质环境选择理想的型号。这不就是您来提升音响效果的好时机吗?

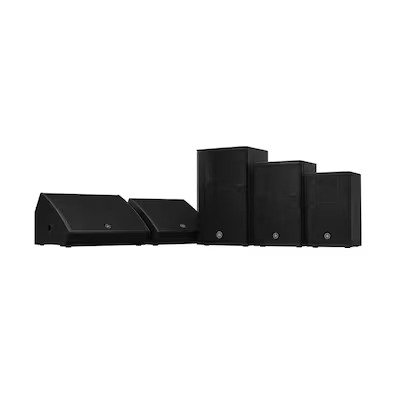

DHR系列 新品

DHR 系列有源音箱包含5个不同的高音质型号,配备高达1000W的D类功放以及耐用胶合板箱体,更多优化的实用功能保证了该系列的高性能表现,从而满足您各类扩声场合的需求。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

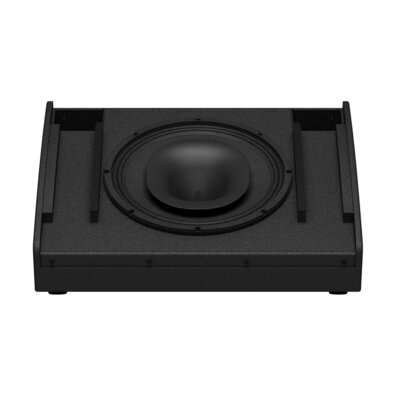

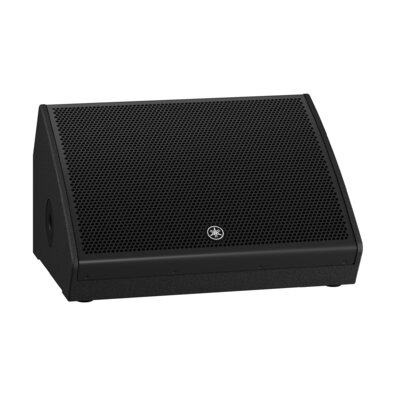

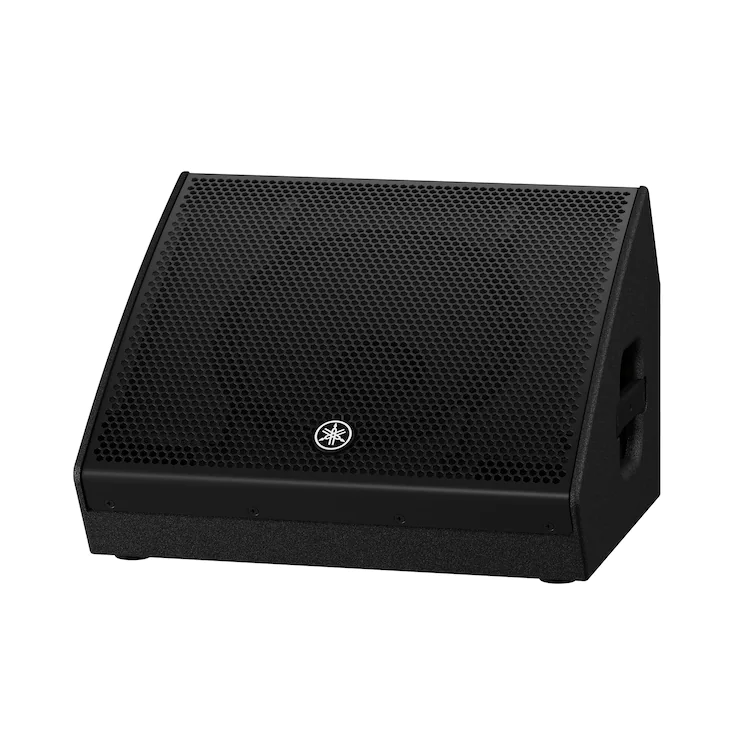

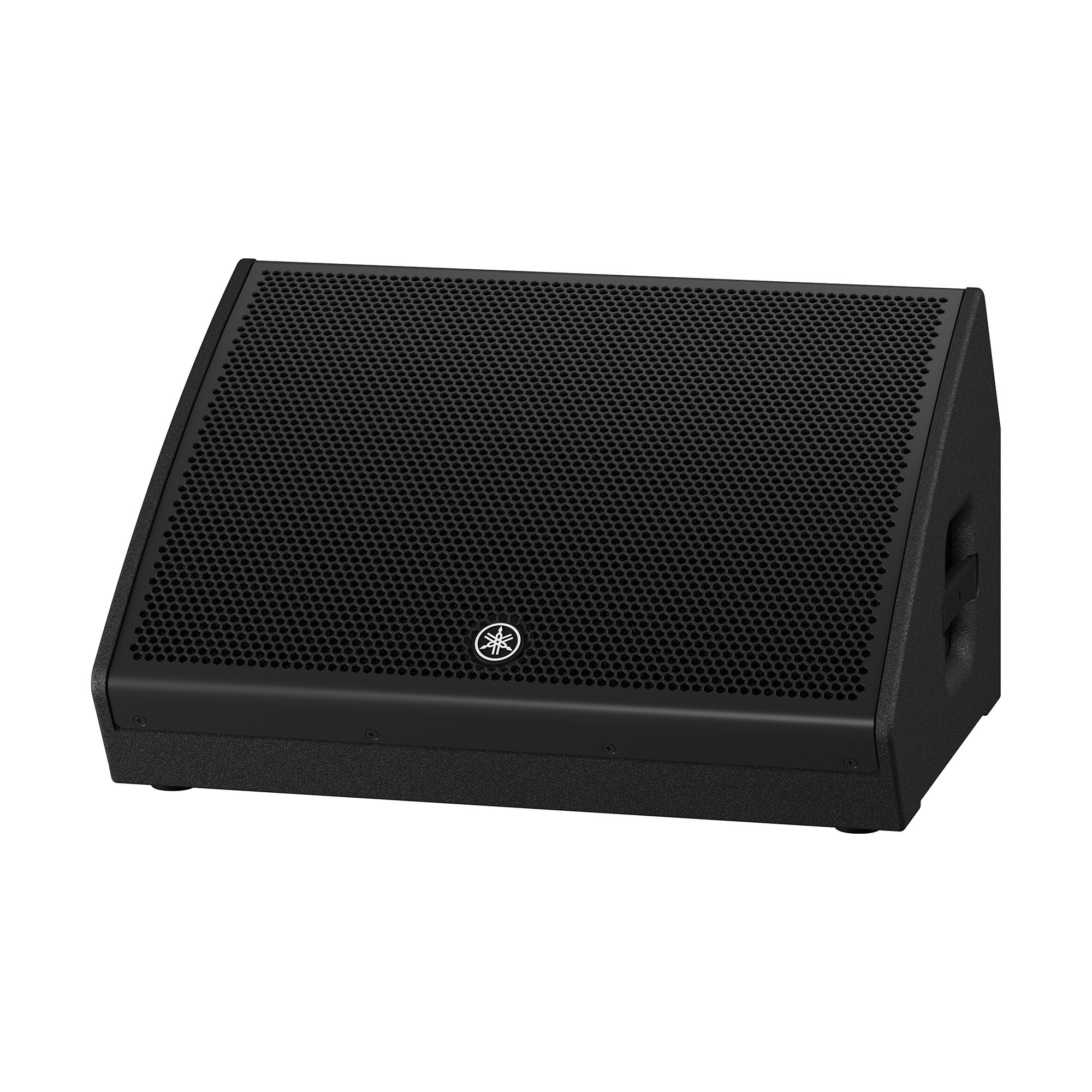

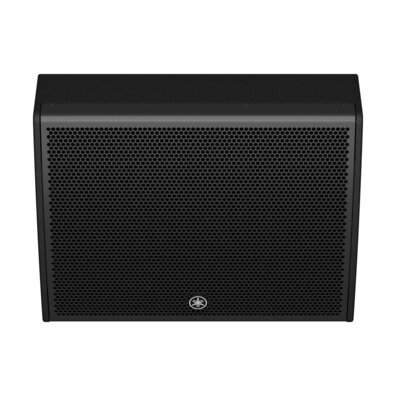

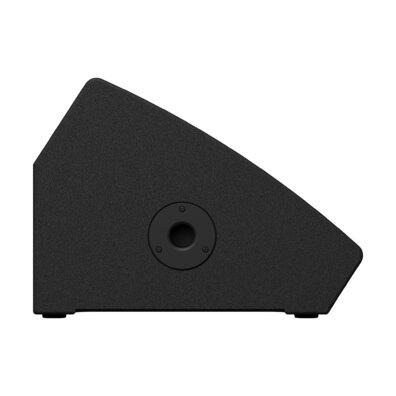

DHR15M 有源音箱

DHR15M 是一款两分频双功放有源音箱,采用节省空间的同轴配置,配备 15 寸低音和 1.75 寸高音单元,以及一个定制设计的恒定指向性号角,非常适合地面返听使用。DHR15M 结合 1000W 功放模块和高效能 DSP,加上采用和雅马哈高端产品 DZR 系列相同的胶合板结构,展现同级别产品中优秀的音质和耐用性。

  • 同轴单元提供精确、顺畅的相位和频率响应特性,非常适合作为返听使用
  • 采用胶合板箱体,声音清晰,振动极小
  • 以聚脲涂层的胶合板外壳,表面坚固且防刮擦
  • 音箱支架专用孔
  • 专有 FIR-X tuning™功能,提供 FIR 滤波和 EQ 矫正,大幅度减少相位失真

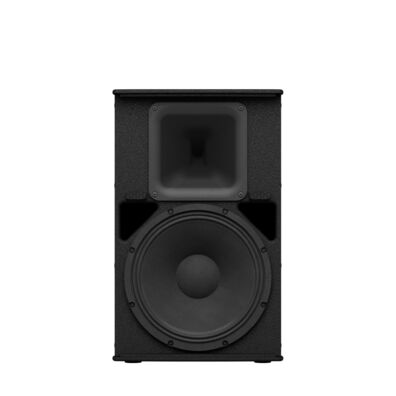

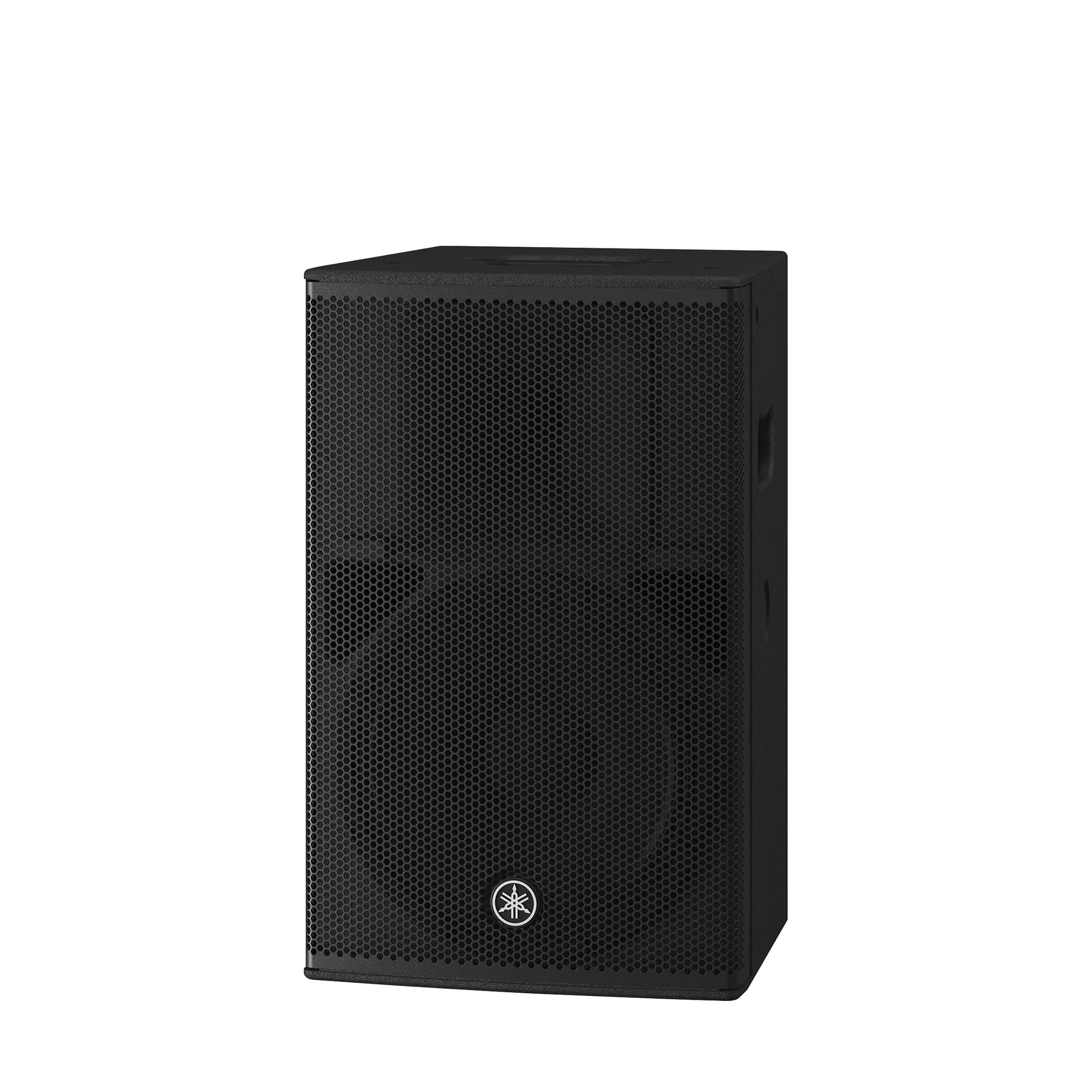

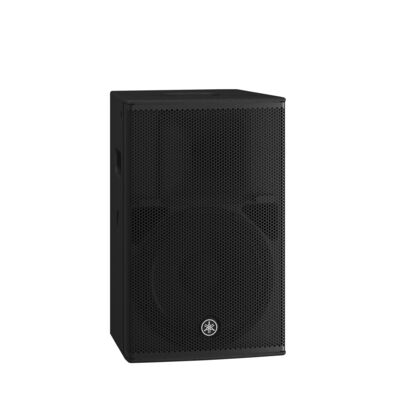

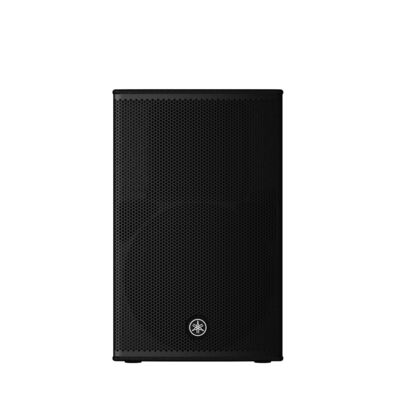

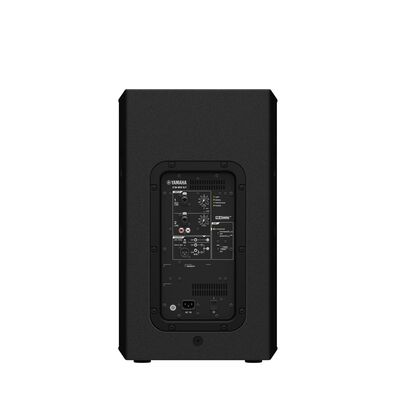

DHR12 有源音箱

DHR12 是一款两分频双功放有源音箱,配备 12 寸低音和 1.4 寸高音单元,非常适合用于主扩或固定安装扬声器。DHR12 结合 1000W 功放模块和高效能 DSP,加上采用和雅马哈高端产品 DZR 系列相同的胶合板结构,展现同级别产品中优秀的音质和耐用性。

  • 采用胶合板箱体,声音清晰,振动极小
  • 以聚脲涂层的胶合板外壳,表面坚固且防刮擦
  • 12寸低音单元,拥有紧凑的尺寸且完美的低频响应
  • 搭配可旋转的高音号角,可以水平或垂直安装以应对各种安装环境的需求
  • 选配的 UB-DXRDHR12 U 型支架,可垂直或水平使用
  • 双角度杆插座可提供 0° 或 -7° 下倾角
  • 与吊环螺栓搭配使用的悬挂点
  • 专有 FIR-X tuning™功能,提供 FIR 滤波和 EQ 矫正,大幅度减少相位失真

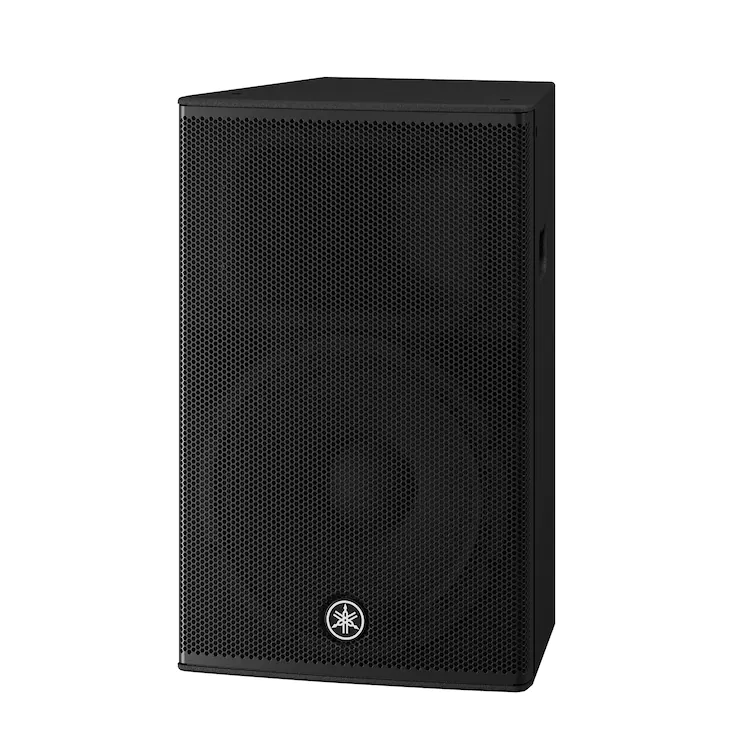

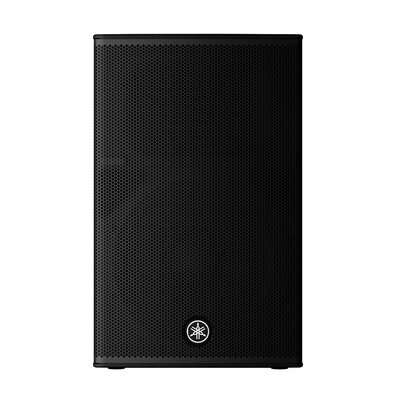

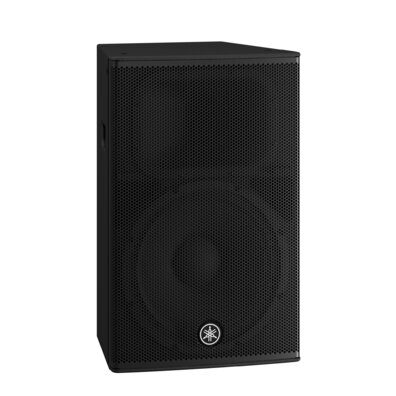

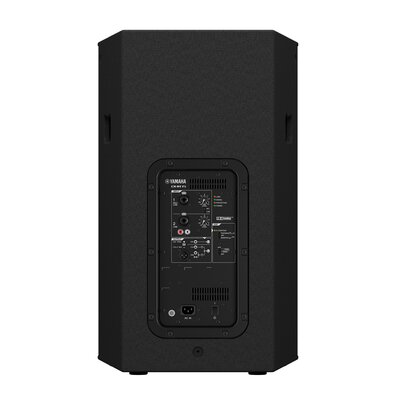

DHR15 有源音箱

DHR15 是一款两分频有源音箱,配备 15” 低音和 1.4” 高音驱动单元,非常适合作为主音箱使用。DHR15 结合 1000W 功放和高效的 DSP,加上采用和雅马哈高端产品 DZR 系列相同的胶合板结构,展现同级别产品中优秀的音质和耐用性。

  • 采用胶合板箱体,将振动程度最小化以呈现清晰的音质
  • 以聚脲涂层的胶合板外壳,表面坚固且防刮擦
  • 15寸低音单元,拥有紧凑的尺寸且完美的低频响应
  • 双角度音箱架安装孔可 0° 或 -7° 向下倾斜
  • 与吊环螺栓搭配使用的悬挂点
  • FIR-X tuning™功能,提供 FIR 滤波和 EQ 矫正,最大幅度减少相位失真

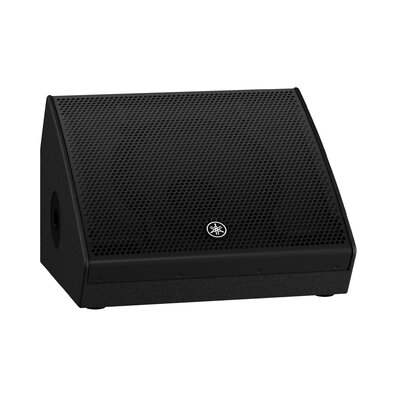

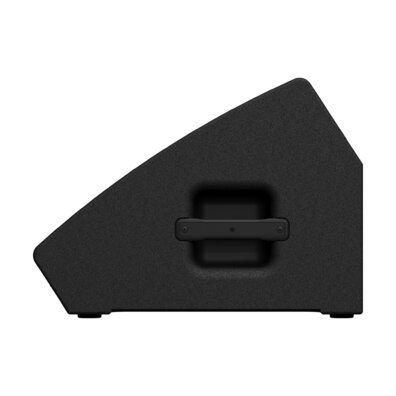

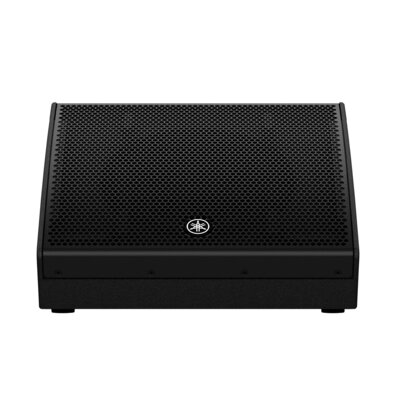

DHR12M 有源音箱

DHR12M 是一款两分频有源音箱,配备 12寸低音和1.75寸高音单元,其节省空间的同轴配置,非常适合地面返听使用。DHR12M 结合 1000W 功放和高效能 DSP,加上采用和雅马哈高端产品 DZR 系列相同的胶合板结构,展现同级别产品中优秀的音质和耐用性。

  • 同轴单元提供精确、顺畅的相位和频率响应特性,非常适合作为返听使用
  • 采用胶合板箱体,将振动程度最小化以呈现清晰的音效
  • 小巧、浅轮廓与聚脲涂层的胶合板外壳,坚固而且防刮擦
  • 音箱支架专用孔
  • FIR-X tuning™功能,提供 FIR 滤波和 EQ 矫正,最大幅度减少相位失真

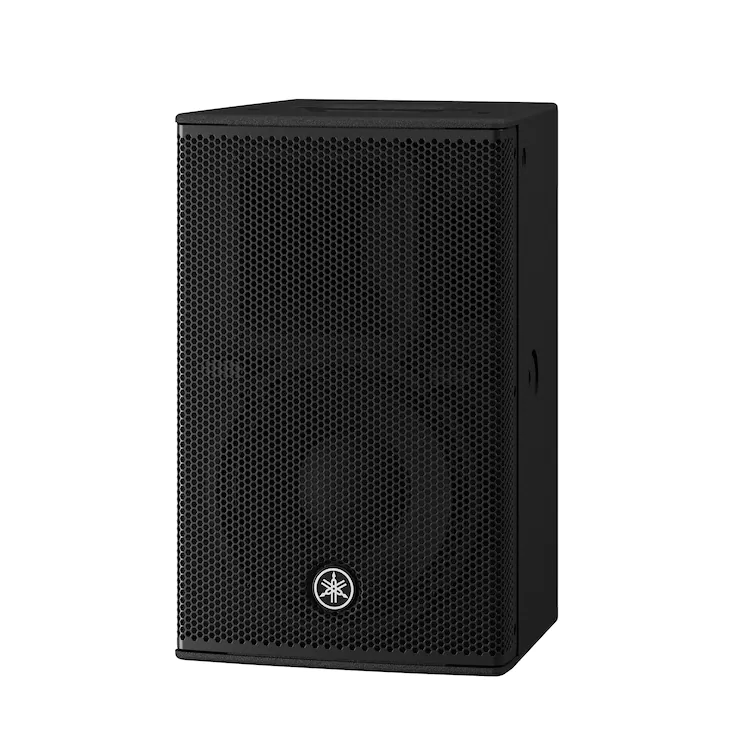

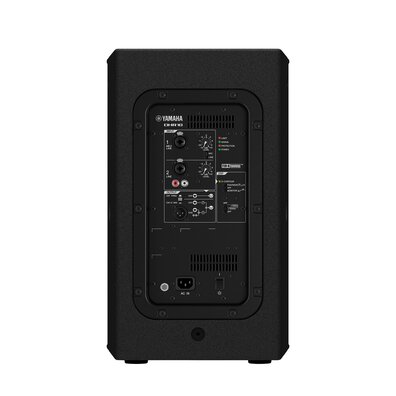

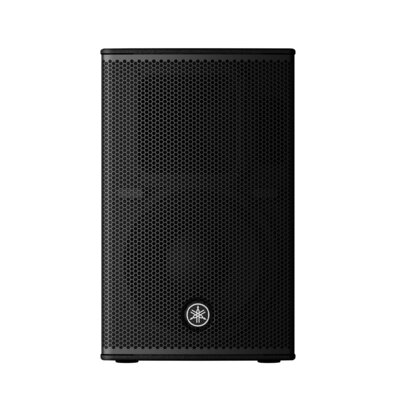

DHR10 有源音箱

DHR10 是一款两分频有源音箱,配备10寸低音和1.4寸高音单元,非常适合用于固定安装。DHR10 结合 700W 功放模块和高效能 DSP,加上采用和雅马哈高端产品 DZR 系列相同的胶合板结构,展现同级别产品中优秀的音质和耐用性。

  • 采用胶合板箱体,将振动程度最小化以呈现清晰的音效
  • 以聚脲涂层的胶合板外壳,表面坚固且防刮擦
  • 10寸低音单元,拥有紧凑的尺寸且完美的低频响应
  • 搭配可旋转的高音号角,可以水平或垂直安装以应对各种安装环境的需求
  • 选配的 UB-DXRDHR10 U 型支架,可垂直或水平使用
  • 音箱支架专用孔
  • 与吊环螺栓搭配使用的悬挂点
  • FIR-X tuning™功能,提供 FIR 滤波和 EQ 矫正,最大幅度减少相位失真
  • UB-DXRDHR10 配件

    U 型支架可以轻松进行墙面或天花板的垂直或水平安装。(适用 DXR10mkII、DXR10、DHR10、CHR10)

    针对各种音响环境进行优化的箱体设计

    DHR 系列扬声器阵容强大,箱体经过优化,可满足特定场合的需求。DHR10 和 DHR12 配备了可旋转高音号角和专用 U 型支架,可用于固定安装和公用设施,而 DHR12M 和 DHR15M 则配备了同轴压缩驱动器,可提高清晰度并获得更平滑的频率响应,适合地面返听。DHR15 使整个系列更完整,它拥有用于固定安装的吊装点。DHR12 和 DHR15 还配备双角度音箱架插孔,可作为主扩扬声器使用。

    • Yamaha DHR10: Rotatable HF Horn & Optional U-bracket (UB-DXRDHR10)

    DHR10, DHR12: 可旋转的高音号角和选配 U 型支架 (UB-DXRDHR10, UB-DXRDHR12)

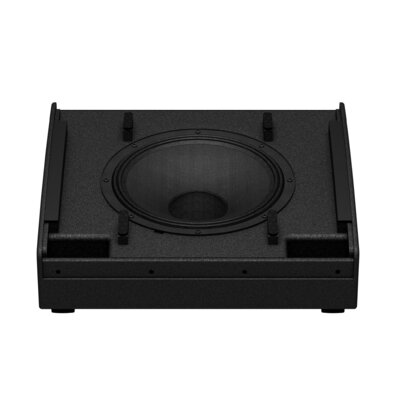

    • Yamaha DHR12M: Coaxial Compression Driver

    DHR12M, DHR15M:同轴压缩驱动器

    • Yamaha DHR15: Rigging points for standard eye bolts

    DHR15:标准吊环螺栓的悬挂点

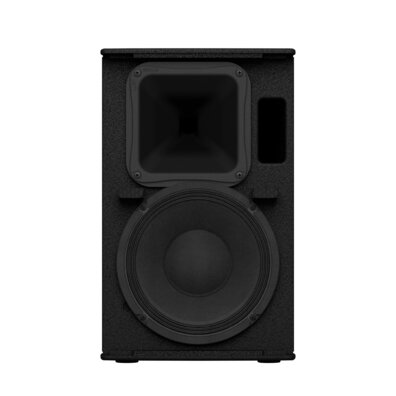

    定制化设计的单元

    高功率输出低音单元提供清晰、强劲的低音,失真率极低,且 1.4寸精密压缩驱动器* 可产生准确的中频和高频。

    * DHR12M 和 DHR15M 配备 1.75寸同轴压缩驱动器。

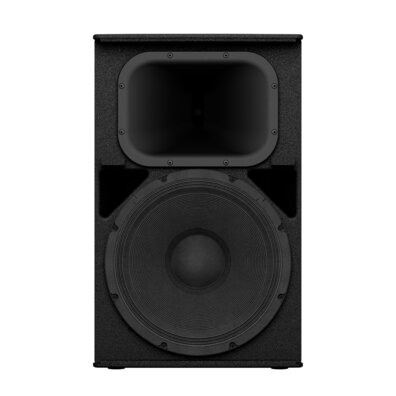

    • Yamaha DHR Series: LF & HF transducer (DHR15, DHR10)

    LF 以及 HF 单元(DHR15,DHR12,DHR10)

    • Yamaha DHR Series: 1.75” coaxial compression driver (DHR12M)

    1.75寸同轴压缩驱动器 (DHR15M)

    坚固、便携的箱体

    Yamaha DHR Series: A Rugged, Highly Portable Cabinet

    DHR 系列采用广受好评的 DZR 系列使用的胶合板外壳,展现优异的耐用性和音响性能。

    超精密 DSP 处理,呈现高清晰度音效

    Yamaha DHR Series: Ultra-Precise DSP Processing for High-Definition Sound

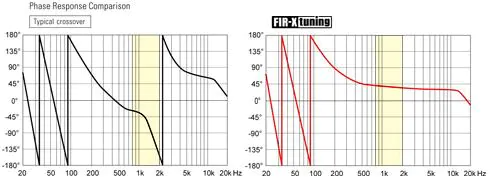

    所有全频型号均采用雅马哈独有的 FIR-X tuning™ 功能,针对分频点使用线性相位 FIR* 滤波器。FIR-X Tuning™ 不仅优化频率和相位响应,还同时调整高音和低音单元间的时间同步。从而在分频点产生非常流畅的响应,提供比一般分频点更高的清晰度和更优质声像效果。

    所有信号均经过高效处理器精密处理,呈现高清晰度的音质。所有全频型号均采用高精度 24 位离散 A/D 和 D/A 转换器,展现卓越的信噪比和动态范围。

    * 有限脉冲响应

    智能动态控制保证任何输出音量下持久稳定的清晰度

    Yamaha DHR Series: Intelligent Dynamic Control for Consistent Clarity at Any Output Level

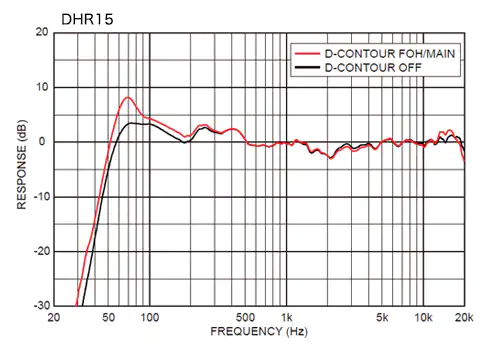

    D-CONTOUR 是一款智能多段压缩器,在所有输出音量下展现强大且一致的音色。通过持续监听多频段的输出并计算每个频段的最佳 EQ 调整,即使达到最大音量输出,也维持高清晰度和音乐性。通过两种不同设定,展现更细致的音色调节功能:FOH/ MAIN 模式或 MONITOR 模式。FOH/MAIN 模式的强化低频,在以悬挂方式或使用音箱支架时,补偿一般模式会缺少的低频部分。MONITOR 模式针对舞台监听应用进行完整优化,聪明地改善了低音,平顺了各频率,展现惊艳的绝佳清晰度,让您轻松地进行监听。这两个默认功能在有经验的调音师数不清的测试后臻于完美。提供动态表现的多频段压缩器,无论处于何种输出等级,都可展现稳定而又低失真的声音。

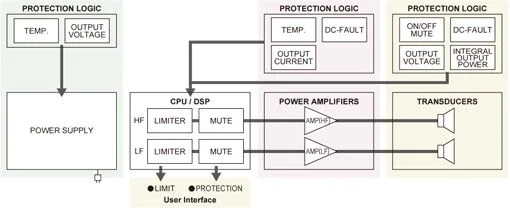

    多重DSP保护功能保障极端条件下的可靠运行

    Yamaha DHR Series: Extensive DSP Protection Functions for Maximum Output

    在包括了无源音箱、功放和信号处理器的典型系统中,尝试为每个组件找出最理想的参数可能是一项艰巨的任务。有源音箱的优势之一是可以完美优化驱动单元和功放的组合。开发 DZR、DXR mkII、DBR 和 DXS 系列时,我们进行无数次室内和室外聆听测试,测量和测试每个单元的耐用度和功放的整体输出。根据测试结果,我们通过精准的 DSP 控制,为每个型号设定最佳限制点。

    除了最佳限制点外,此款音箱还采用与顶级PC-D系列专业功放相同的保护功能。微处理器和强大的 DSP 监控电源、功放、换能器和信号的状态以保护每个组件。从而让这款音箱可以充分发挥其潜力,并且在最严峻的环境下也能可靠运行。

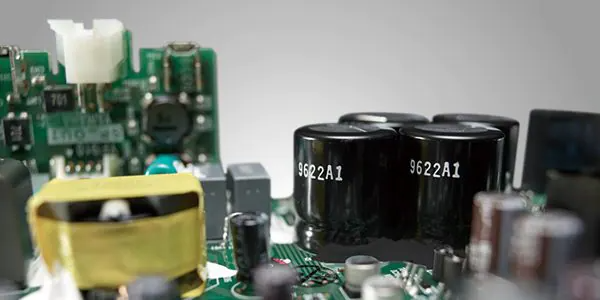

    高效率的 1000W D 类功放

    Yamaha DHR Series: High-Efficiency 1000W Class-D Amplifiers

    DHR 轻巧、高性能的 D 类功放可输出高达 1000W* 的功率,达到 131 dB (DHR15) 的 SPL,展现绝佳的清晰度和动态性能。

    *DHR10 的输出等级为 700W。

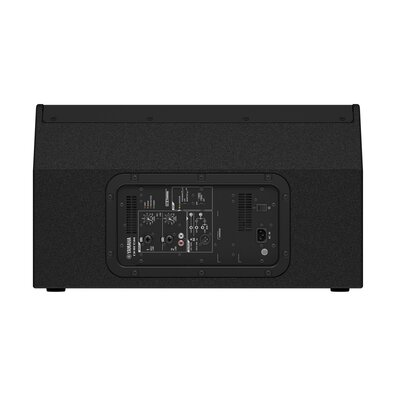

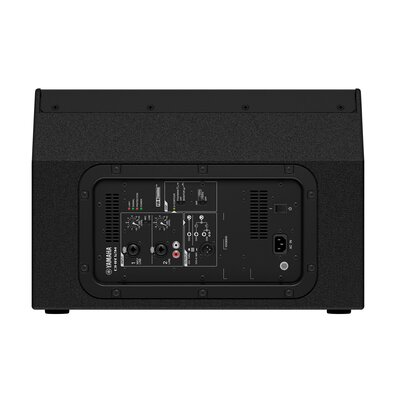

    易用的内建双通道调音台

    Yamaha DHR Series: Easy-to-use Onboard 2-Channel Mixer

    DHR 系列音箱配备两个输入通道。CH1 配备1个复合式接口,可以接入 XLR 或 TRS Phone,允许从麦克风或线路电平输入信号。CH2 提供两个输入选项;1个可接入 XLR 或 TRS Phone 的复合插座,以及1对从 CD 播放器或其他立体声音源输入的 RCA 接口。

    内建调音台让您可选择 CH1+2 MIX,混合 CH1 和 CH2 信号,或选择 CH1 THRU 仅通过来自 CH1 的讯号。

    双角度音箱支架安装孔 (DHR15,DHR12)

    Yamaha DHR15: Dual-Angle Pole Mount Socket

    根据不同场地,有时候您的混音会因较低的天花板或其他空间因素而被限制,阻碍清晰、一致的混音效果,降低观众的听觉体验。DHR15 和 DHR12的音箱支架安装孔提供两种角度(0°和 -7°)将声音的投射从反射面转移至观众方向。

    DHR15M DHR12M DHR15 DHR12 DHR10
    扬声器类型 两分频、双放大器有源音箱、低音反射型 两分频、双放大器有源音箱、低音反射型 两分频、双放大器有源音箱、低音反射型 两分频、双放大器有源音箱、低音反射型 两分频、双放大器有源音箱、低音反射型
    频响范围 (-10dB) 50 Hz - 20 kHz 55 Hz - 20 kHz 44 Hz - 20 kHz 48 Hz - 20 kHz 52 Hz - 20 kHz
    覆盖范围 H65゚ x V75゚ H90゚ x V90゚ H90゚ x V60゚ H90゚ x V60゚ (可旋转) H90゚ x V60゚ (可旋转)
    分频点 1.8 kHz: FIR-X tuning™ (线性相位 FIR 滤波器) 1.8 kHz: FIR-X tuning™ (线性相位 FIR 滤波器) 1.8 kHz: FIR-X tuning™ (线性相位 FIR 滤波器) 1.8 kHz: FIR-X tuning™ (线性相位 FIR 滤波器) 1.9 kHz: FIR-X tuning™ (线性相位 FIR 滤波器)
    最大输出电平(最大峰值测量,IEC noise@1m) 131 dB SPL 129 dB SPL 131 dB SPL 130 dB SPL 128 dB SPL
    组件 LF 直径: 15" 锥形, 音圈: 3", 磁铁: 铁氧体 直径: 12" 锥形, 音圈: 2.5", 磁铁: 铁氧体 直径: 15" 锥形, 音圈: 2.5", 磁铁: 铁氧体 直径: 12" 锥形, 音圈: 2.5", 磁铁: 铁氧体 直径: 10" 锥形, 音圈: 2", 磁铁: 铁氧体
    HF 线圈: 1.75", 类型: 1" 喉管同轴压缩驱动器, 磁铁: 铁氧体 线圈: 1.75", 类型: 1" 喉管同轴压缩驱动器, 磁铁: 铁氧体 线圈: 1.4", 类型: 1" 喉管压缩驱动器, 磁铁: 铁氧体 线圈: 1.4", 类型: 1" 喉管压缩驱动器, 磁铁: 铁氧体 线圈: 1.4", 类型: 1" 喉管压缩驱动器, 磁铁: 铁氧体
    功放类型 D 类 D 类 D 类 D 类 D 类
    额定功率 动态 1,000 W (LF: 800 W, HF: 200 W) *1 1,000 W (LF: 800 W, HF: 200 W) *1 1,000 W (LF: 800 W, HF: 200 W) *1 1,000 W (LF: 800 W, HF: 200 W) *1 700 W (LF: 500 W, HF: 200 W) *1
    连续 465 W (LF: 400 W, HF: 65 W) 465 W (LF: 400 W, HF: 65 W) 465 W (LF: 400 W, HF: 65 W) 465 W (LF: 400 W, HF: 65 W) 325 W (LF: 260 W, HF: 65 W)
    冷却 风扇冷却, 4 档速度 风扇冷却, 4 档速度 风扇冷却, 4 档速度 风扇冷却, 4 档速度 风扇冷却, 4 档速度
    功耗 74 W (1/8功率), 18 W (待机) 74 W (1/8功率), 18 W (待机) 74 W (1/8功率), 18 W (待机) 74 W (1/8功率), 18 W (待机) 60 W (1/8功率), 18 W (待机)
    电源需求 100 V, 100-120 V, 220-240 V, 110/127/220V (Brazil), 50/60 Hz 100 V, 100-120 V, 220-240 V, 110/127/220V (Brazil), 50/60 Hz 100 V, 100-120 V, 220-240 V, 110/127/220 V (Brazil), 50/60 Hz 100 V, 100-120 V, 220-240 V, 110/127/220V (Brazil), 50/60 Hz 100 V, 100-120 V, 220-240 V, 110/127/220 V (Brazil), 50/60 Hz
    A/D D/A 转换器 24 位 48 kHz 采样 24 位 48 kHz 采样 24 位 48 kHz 采样 24 位 48 kHz 采样 24 位 48 kHz 采样
    处理器 OFF, 100 Hz, 120 Hz, 24 dB/Oct.; D-CONTOUR: FOH/MAIN, MONITOR, OFF HPF: OFF, 100 Hz, 120 Hz, 24 dB/Oct.; D-CONTOUR: FOH/MAIN, MONITOR, OFF HPF: OFF, 100 Hz, 120 Hz, 24 dB/Oct.; D-CONTOUR: FOH/MAIN, MONITOR, OFF OFF, 100 Hz, 120 Hz, 24 dB/Oct.; D-CONTOUR: FOH/MAIN, MONITOR, OFF HPF: OFF, 100 Hz, 120 Hz, 24 dB/Oct.; D-CONTOUR: FOH/MAIN, MONITOR, OFF
    I/O 接口 INPUT1: Combo x1, INPUT2: Combo x 1 + RCA pin x 2 (非平衡), OUTPUT: XLR3-32 x 1 (CH1 Parallel Through 或 CH1+CH2 Mix) INPUT1: Combo x1, INPUT2: Combo x 1 + RCA pin x 2 (非平衡), OUTPUT: XLR3-32 x 1 (CH1 Parallel Through 或 CH1+CH2 Mix) INPUT1: Combo x1, INPUT2: Combo x 1 + RCA pin x 2 (非平衡), OUTPUT: XLR3-32 x 1 (CH1 Parallel Through 或 CH1+CH2 Mix) INPUT1: Combo x1, INPUT2: Combo x 1 + RCA pin x 2 (非平衡), OUTPUT: XLR3-32 x 1 (CH1 Parallel Through 或 CH1+CH2 Mix) INPUT1: Combo x1, INPUT2: Combo x 1 + RCA pin x 2 (非平衡), OUTPUT: XLR3-32 x 1 (CH1 Parallel Through 或 CH1+CH2 Mix)
    机身材质 胶合板 胶合板 胶合板 胶合板 胶合板
    涂层 耐用的聚脲涂层,黑色 耐用的聚脲涂层,黑色 耐用的聚脲涂层,黑色 耐用的聚脲涂层,黑色 耐用的聚脲涂层,黑色
    把手 侧边 x1 侧边 x1 侧边 x2 顶部 x1, 侧边 x2 顶部 x1
    音箱支架插孔 Φ35 mm x1 (侧边) Φ35 mm x1 (侧边) Φ35 mm x2 (底部, 0° or -7°) Φ35 mm x2 (底部, 0° or -7°) Φ35 mm x1 (底部)
    吊装点 - - 顶部x 2, 背面x 1 (适用于 M10 x 30 - 50 mm 吊环螺栓) 顶部 x 2, 背面 x 1 (适用于 M10 x 30~50 mm吊环螺栓) 顶部x 2, 背面x 1 (适用于 M10 x 30 - 50 mm 吊环螺栓)
    地面返听角度 57° 57° - - -
    尺寸 642 mm (25.3") 500 mm (19.7") 432 mm (17.0") 359 mm (14.1") 305 mm (12.0")
    369 mm (14.5") (包含橡胶脚垫) 343 mm (13.5") (包含橡胶脚垫) 692 mm (27.2") (包含橡胶脚垫) 578 mm (22.8") (包含橡胶脚垫) 494 mm (19.5") (包含橡胶脚垫)
    505 mm (19.9") 454 mm (17.9") 405 mm (15.9") 340 mm (13.4") 300 mm (11.8")
    净重 23.0 kg (50.7 lbs) 16.5 kg (36.4 lbs) 24.0 kg (52.9 lbs) 19.2 kg (42.3 lbs) 15.0 kg (33.1 lbs)
    选配件 - - - U 型支架: UB-DXRDHR12 U 型支架: UB-DXRDHR10
    • *1:单一输出的总峰值功率(AC 120V,25℃)。该值是在最小负载阻抗且解除保护时测量。
