EMX7/EMX5

认真对待您的扩声

EMX7 和 EMX5 这两款型号非常适合对高端音质和便携操作有所追求的音乐人、表演者、DJ和演讲人等，并能将他们的扩声水平提升至一个新境界。尽管EMX系列结构紧凑，但您只需准备扬声器和一个话筒，即可配置出一套功能全面、便携、使用可靠的音响系统，您可以在任何地方以任何方式进行混音、处理并传递您的声音。

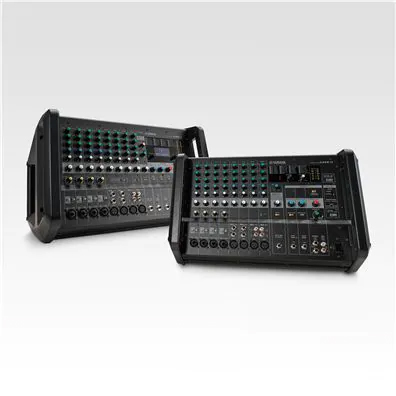

EMX7/EMX5

EMX7/EMX5

坚固轻便的箱型有源调音台，内置高效率的710瓦/630瓦功放，自带效果器、图示均衡器、音箱预设参数以及内置反馈抑制器等功能。

产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。

产品信息

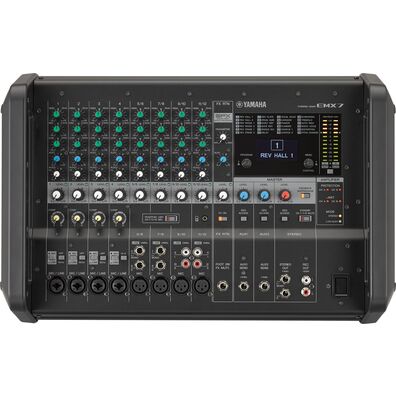

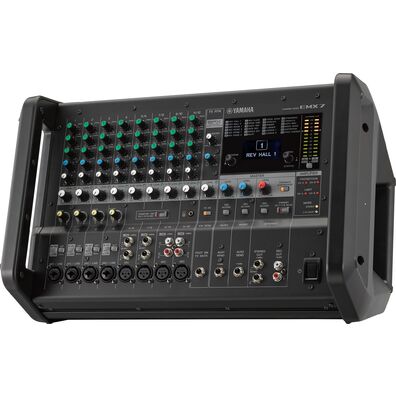

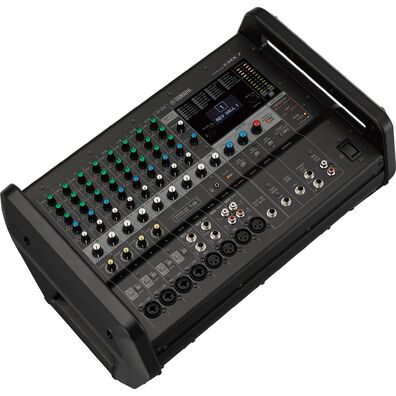

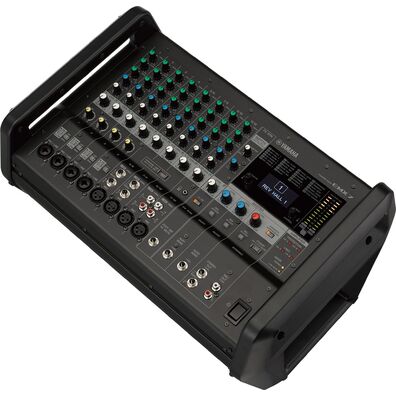

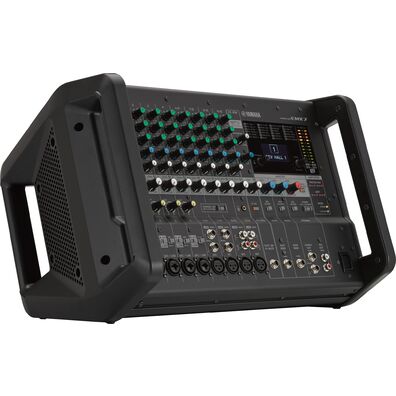

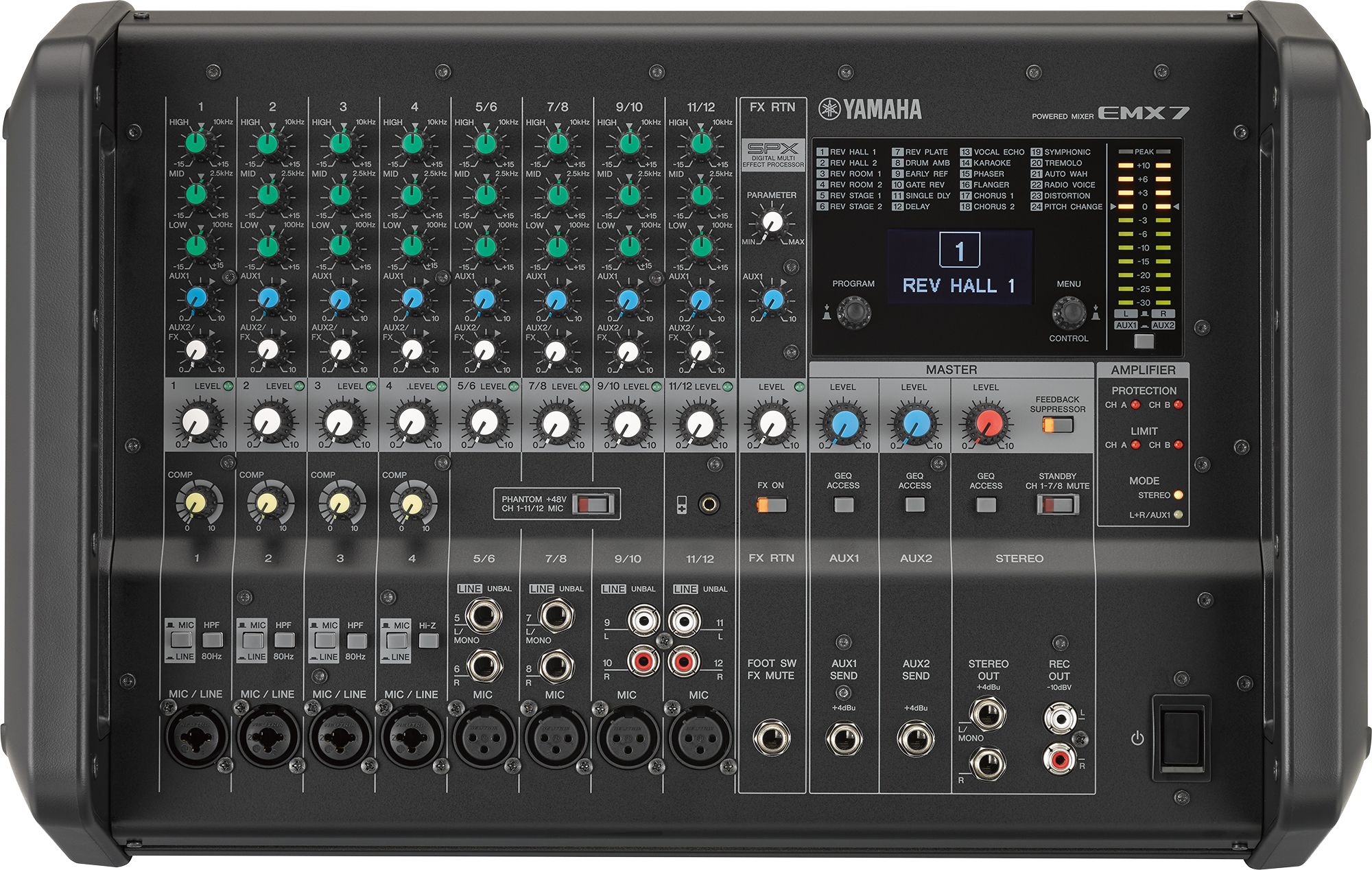

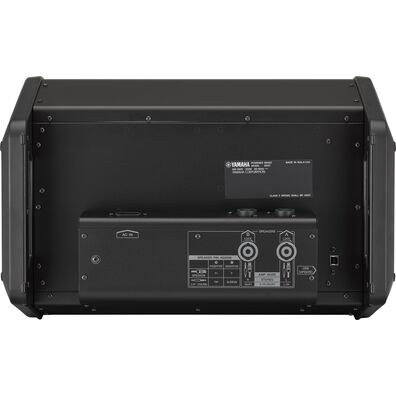

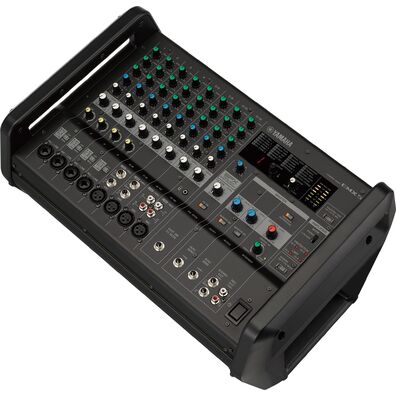

EMX7 有源调音台

EMX7

坚固轻便的箱型有源调音台，内置高效率的710瓦功放，自带效果器、Flex 9图示均衡器、音箱预设参数以及内置反馈抑制器等功能。

  • 2 x 710瓦 [4Ω], 2 x 500瓦 [8Ω] (1kHz THD+N 低于 10% CEA2006)
  • 2 x 600瓦 [4Ω], 2 x 400瓦 [8Ω] (1kHz THD+N 低于 1% CEA2006)
  • 强大的高效率D类功放
  • 12 线路输入（8 单声道 + 4 立体声）
  • 高阻抗输入（通道 4）可直接连接吉他或贝斯
  • Flex 9 图示均衡器
  • 内置反馈抑制器
  • 全面专业的24种不同效果器
  • Yamaha 音箱预设参数
  • 可以有效延长使用寿命以及耐久性的金属机身
  • 大型把手可提供面板保护以及可携带性
  • 全局供电电源避免不同地区电压波动的问题
  • 可选配机架安装套件：RK-EMX7

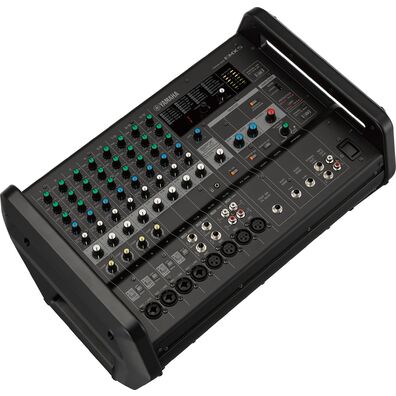

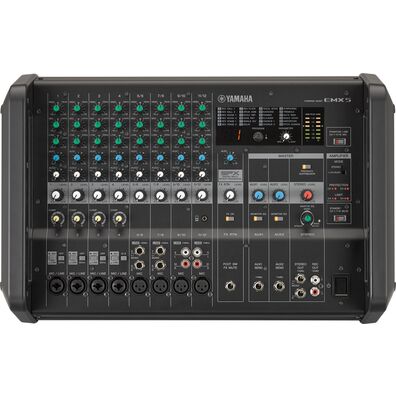

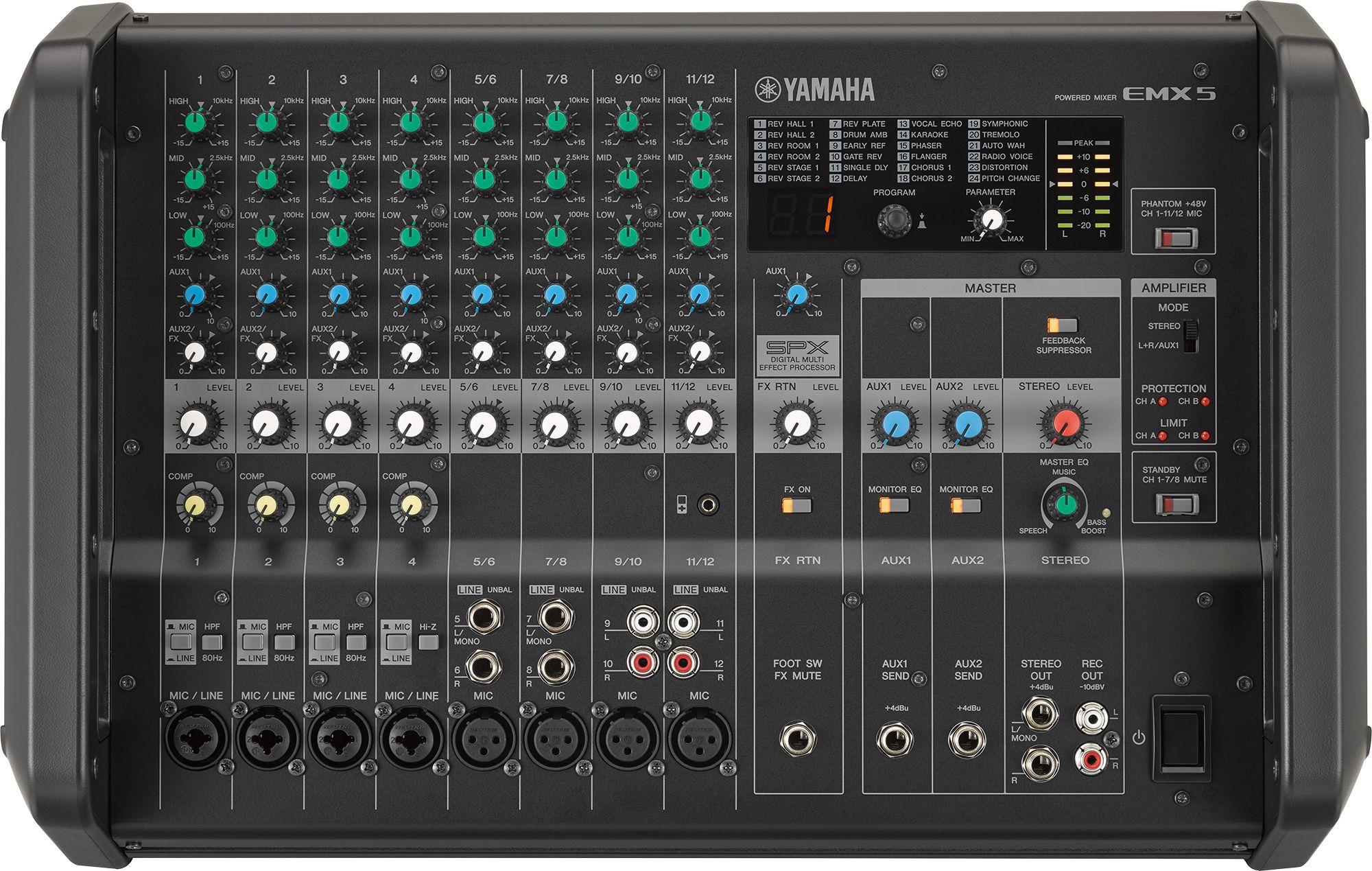

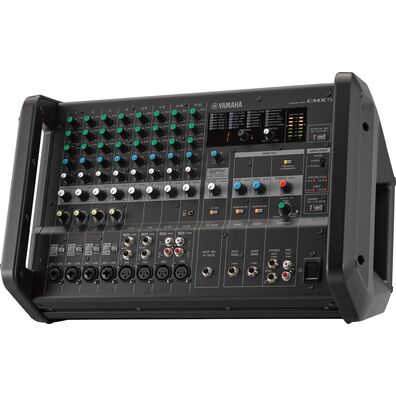

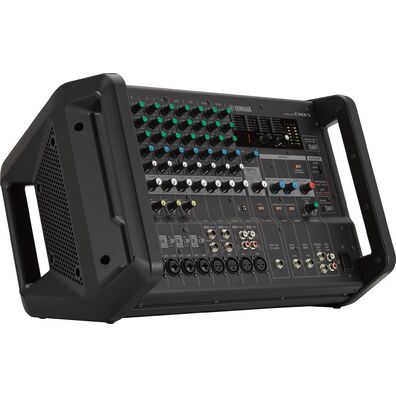

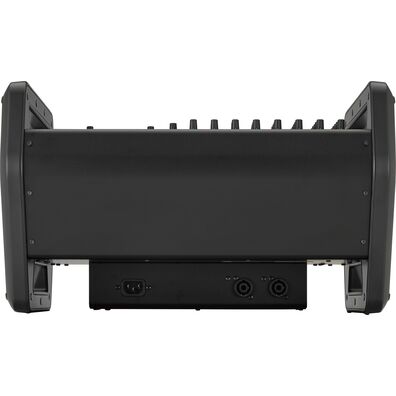

EMX5 有源调音台

EMX5

坚固轻便的箱型有源调音台，内置高效率的630瓦功放，自带效果器、单旋钮EQ（1-Knob Master EQ™）以及内置反馈抑制器等功能。

  • 2 x 630瓦 [4Ω], 2 x 460瓦 [8Ω] (1kHz THD+N 低于 10% CEA2006)
  • 2 x 500瓦 [4Ω], 2 x 370瓦 [8Ω] (1kHz THD+N 低于 1% CEA2006)
  • 强大的高效率D类功放
  • 12 线路输入（8 单声道 + 4 立体声）
  • 高阻抗输入（通道 4）可直接连接吉他或贝斯
  • 单旋钮EQ （1-Knob Master EQ™）
  • 内置反馈抑制器
  • 全面专业的24种不同效果器
  • 可以有效延长使用寿命以及耐久性的金属机身
  • 大型把手可提供面板保护以及可携带性
  • 全局供电电源避免不同地区电压波动的问题
  • 可选配机架安装套件：RK-EMX7

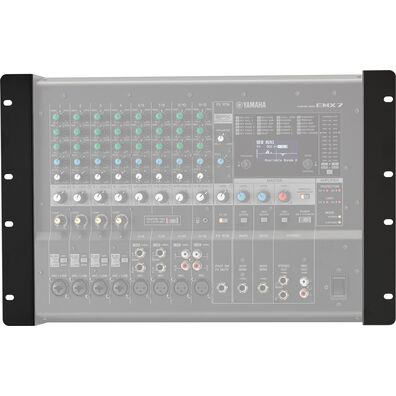

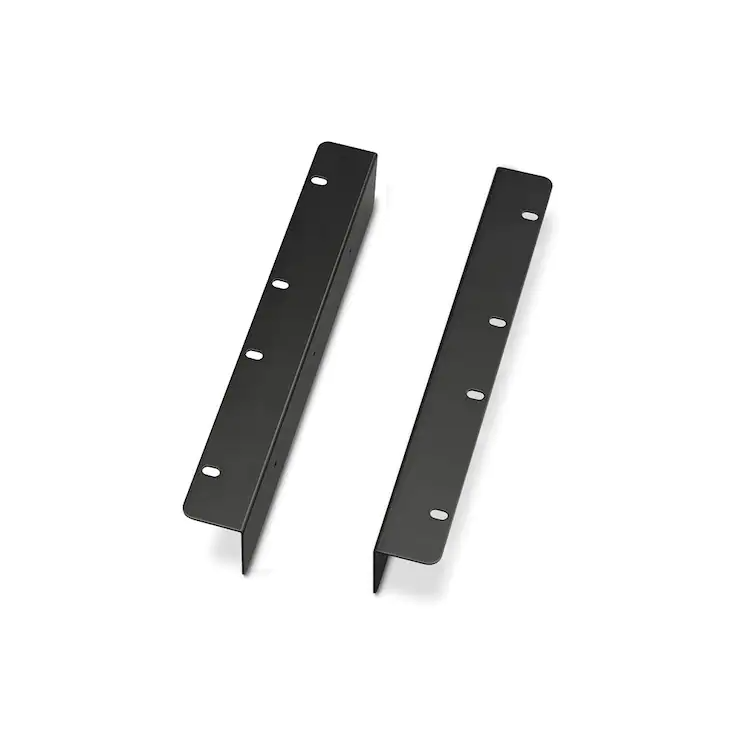

RK-EMX7 配件

RK-EMX7

  • EMX7/EMX5 的机架安装套件

大功率、高效率的D类功率放大器

EMX7/EMX5

EMX7和EMX5采用2×710瓦和2×630瓦的高效率功率放大器，即使在低功耗的状态下，依然有非常高的音量输出，并且极其轻便。两款型号还配置了内建过载保护功能，以提高可靠性，延长零件的使用寿命和性能品质。

坚固却极其轻便的设计

EMX7/EMX5

EMX7和EMX5因其坚固及轻便的设计，耐用耐撞击，粉末涂装的金属外壳使得应用环境更加广泛。在外壳的正面和背面都有大型的拉手设计，使它极具便携性，并且也有利于保护底盘以及面板上的旋钮和按键，在运输过程中避免撞击或者压力。

简单的设定，简单的操作

EMX7/EMX5

直观且友好的用户操作界面，EMX7和EMX5可以让使用者按照对扩声系统的基本认识快速设定和轻松操作。多样化的外壳设计让使用者根据应用环境，垂直或水平摆放。无论是桌面摆放还是地面摆放，或者是各种各样的固定安装环境。

完整的输入输出通道

EMX7和EMX5配备了4个单声道输入通道和4个单声道/立体声输入通道，可接入多达8路话筒和线路输入设备，如键盘及播放器。此外，通道4可以利用Hi-Z输入用于连接如吉他或者贝斯等乐器。每个型号都配备了2个AUX SEND 接口，用于监听系统或连接外部效果器。REC OUT非平衡 RCA输出接口可用于连接外部录音设备，STEREO OUT TRS接口可输出混音处理后的立体声信号。

EMX7/EMX5

音箱处理器和预设（仅EMX7）

EMX7/EMX5

音箱处理器功能可以帮助您选择合适的预设用于特定型号的音箱。预设参数包括Yamaha CBR系列、CLUB系列、A系列、R系列。这些预设参数可以让使用者在优化系统的同时节约大量的时间。还可以选择使用低音增强功能。

内置反馈抑制器

EMX7/EMX5

啸叫是现场演出或演讲活动中使用者不愿意看到的现象。EMX7/5配备了Yamaha独特的反馈抑制技术，采用7波段陷波滤波器，仅通过一个按钮开关，立即消除令人生厌的啸叫问题。

3段均衡控制

EMX7/EMX5

配备独立旋钮调整[HIGH]（高），[MID]（中）和[LOW]（低）三段频率。可通过旋钮来提升或衰减对应频段。

Flex 9图示均衡器（仅EMX7）

EMX7/EMX5

EMX7配备灵活的9段图示均衡器（Flex9GEQ），可以在总共31段中选择多达9段频率来微调±15dB。

单旋钮 Master EQ™ (仅EMX5)

EMX7/EMX5

EMX5的单旋钮 Master EQ™，可以通过一个简单的旋钮来优化EQ设定。SPEECH 模式是针对会议、研讨会或以语音清晰为主要目的应用环境。MUSIC模式则提供为声学或乐队表演那样更加平衡的声音。BASS BOOST模式是一种强调低音表现的模式，适用于DJ表演或音乐播放等需要强化低音的使用场合。

单旋钮压缩器

EMX7/EMX5

EMX7/5都配备了和MGP系列和MG系列一样的广受欢迎的单旋钮压缩器。通过简单操作单一旋钮，也能让歌声和乐器达到最佳的压缩比。当 [COMP] 旋钮被转到右边时，阈值、比例和输出增益是同时调整的。

机架安装

EMX7/EMX5

EMX7/5可以使用选购的RK-EMX7套件安装到19英寸的标准机柜中。

全面，专业的效果和信号处理

EMX7/EMX5

EMX7/5都配备了功能强大而全面的DSP处理器，提供与著名的SPX效果器相同的24种效果处理。通过调整混响和延迟来模拟不同特性的环境，例如音乐厅或小型俱乐部。

灵活的音箱接口

EMX7/EMX5

EMX7/5具备可兼用TS phone及speakON类型的音箱接口。

内建全局供电电源

EMX7/EMX5

EMX7/5内建高效的全局供电电源，在全球任何地区均可无忧使用。即使在潜在具有破坏力和电力波动的环境下，也可以正常使用。内建电源也简化了安装程序，省去了笨重的变压器或者其它连线的需要。

EMX7 EMX5
I/O 输入通道 总共：12个通道。单声道（MIC/LINE）:8个，立体声（LINE）：4个 总共：12个通道。单声道（MIC/LINE）:8个，立体声（LINE）：4个
幻象电源 +48 V +48 V
输出通道 SPEAKERS [A, B], AUX1 SEND, AUX2 SEND, STEREO OUT [L, R], REC OUT [L, R] SPEAKERS [A, B], AUX1 SEND, AUX2 SEND, STEREO OUT [L, R], REC OUT [L, R]
其他控制功能 脚踏开关 : 效果器静音 开/关 脚踏开关 : 效果器静音 开/关
总线 立体声: 1, AUX: 2 (包含 FX) 立体声: 1, AUX: 2 (包含 FX)
输入通道功能 PAD 30 dB (CH1-4) 30 dB (CH1-4)
Hi-Z 支持 (CH4) 支持 (CH4)
HPF 80 Hz, -12 dB/oct. (CH1–3) 80 Hz, -12 dB/oct. (CH1–3)
COMP 单选钮 COMP (CH1–4) 单选钮 COMP (CH1–4)
EQ HIGH 10 kHz +15 dB / -15 dB (Shelving) 10 kHz +15 dB / -15 dB (Shelving)
EQ MID 2.5 kHz +15 dB / -15 dB (Peaking) 2.5 kHz +15 dB / -15 dB (Peaking)
EQ LOW 100 Hz +15 dB / -15 dB (Shelving) 100 Hz +15 dB / -15 dB (Shelving)
处理器 DSP SPX 算法 24 个编程, 反馈抑制器, 图示均衡器, 音箱处理器 SPX 算法 24 个编程, 反馈抑制器, 主 EQ, 监听 EQ
功放 最大输出功率@4ohms 1kHz THD+N less than 10% (CEA2006) : 710 W + 710 W, 1kHz THD+N less than 1% (CEA2006) : 600 W + 600 W 1kHz THD+N less than 10% (CEA2006) : 630 W + 630 W, 1kHz THD+N less than 1% (CEA2006) : 500 W + 500 W
最大输出功率@8ohms 1kHz THD+N less than 10% (CEA2006) : 500 W + 500 W, 1kHz THD+N less than 1% (CEA2006) : 400 W + 400 W 1kHz THD+N less than 10% (CEA2006) : 460 W + 460 W, 1kHz THD+N less than 1% (CEA2006) : 370 W + 370 W
电平表 2 × 12 点阵 LED 电平表 (-30, -25, -20, -15, -10, -6, -3, 0, +3, +6, +10, PEAK) 2 × 7 点阵 LED 电平表 (-20, -10, -6, 0, +6, +10, PEAK)
频率响应 Input to SPEAKERS : +1 dB/-3 dB (40 Hz to 20 kHz), Input to STEREO OUT, AUX1 SEND, AUX2 SEND : +0.5 dB/-1 dB (20 Hz to 20 kHz) , refer to the nominal output level @ 1 kHz Input to SPEAKERS : +1 dB/-3 dB (40 Hz to 20 kHz), Input to STEREO OUT, AUX1 SEND, AUX2 SEND : +0.5 dB/-1 dB (20 Hz to 20 kHz) , refer to the nominal output level @ 1 kHz
总谐波失真 Input to SPEAKERS: MIC/LINE =LINE (CH1–4): 0.1% @ 10 W (40 Hz to 20 kHz), 0.04% @ 65 W (1 kHz) ; Input to STEREO OUT, AUX1 SEND, AUX2 SEND: MIC/LINE =LINE (CH1–4): 0.02% @ +14 dBu (20 Hz to 20 kHz), 0.007% @ +20 dBu (1 kHz), (THD+N, measured with 22 kHz LPF) Input to SPEAKERS: 0.1% @ 10 W (40 Hz to 20 kHz), 0.05% @ 50 W (1 kHz) ; Input to STEREO OUT, AUX1 SEND, AUX2 SEND: 0.03% @ +14 dBu (20 Hz to 20 kHz), 0.007% @ +20 dBu (1 kHz), (THD+N, measured with 22 kHz LPF)
嗡音和噪声 等效输入噪音 -117 dBu (噪声使用A计权滤波器测量) -117 dBu (噪声使用A计权滤波器测量)
残余输出噪声 Input to SPEAKERS : -70 dBu(40Hz to 20kHz, STEREO MASTER LEVEL: min); Input to STEREO OUT, AUX1 SEND, AUX2 SEND : -82dBu(20Hz to 20kHz, STEREO MASTER LEVEL: min) (噪声使用A计权滤波器测量) Input to SPEAKERS : -70 dBu(40Hz to 20kHz, STEREO MASTER LEVEL: min); Input to STEREO OUT, AUX1 SEND, AUX2 SEND : -82dBu(20Hz to 20kHz, STEREO MASTER LEVEL: min) (噪声使用A计权滤波器测量)
串扰 -85 dB (1 kHz, 使用1 kHz 带通滤波器测量) -85 dB (1 kHz, 使用1 kHz 带通滤波器测量)
保护电路 过载保护 DC-默认 DC-默认
功放保护 过热保护，过电流保护，整体电源保护 过热保护，过电流保护，整体电源保护
供电保护 过热保护, 过电流保护 过热保护, 过电流保护
供电 AC 100-240V, 50Hz/60Hz AC 100-240V, 50Hz/60Hz
功耗 45 W (待机) / 250 W (1/8 Power) 45 W (待机) / 210 W (1/8 Power)
规格尺寸 宽 465 mm (18 5/16") 465 mm (18 5/16")
高 308 mm (12 1/8") 308 mm (12 1/8")
深 325 mm (12 13/16") 325 mm (12 13/16")
净重 9.5 kg (20.9 lbs) 9.5 kg (20.9 lbs)
附件 产品说明书, 技术参数表, AC 电源线 (2.5 m) 产品说明书, 技术参数表, AC 电源线 (2.5 m)
可选购配件 脚踏开关: FC5, 机架安装支架: RK-EMX7 脚踏开关: FC5, 机架安装支架: RK-EMX7
其他 工作温度 : 0 to +40℃ 工作温度 : 0 to +40℃
  • (0 dBu = 0.775 Vrms, 信号发生器输出阻抗 (Rs) = 150 Ω 若无特别说明，所有电平控制均设定为最大值。)

输入特性

输入端口 话筒/线路 Hi-Z 实际输入阻抗 使用的额定阻抗 输入电平 接口
灵敏度*1 标称电平 (▼ Position) *2 失真前最大
CH 1–4 XLR MIC - 3 kΩ 50–600 Ω Mics -60 dBu (0.775 mV) -43 dBu (5.48 mV) -15 dBu (138 mV) Combo 插口 *3 (平衡)
LINE - -30 dBu (24.5 mV) -13 dBu (173 mV) +15 dBu (4.36 V)
Phone MIC - 8 kΩ 600 Ω 线路 -50 dBu (2.45 mV) -33 dBu (17.3 mV) -5 dBu (436 mV)
LINE - -20 dBu (77.5 mV) -3 dBu (548 mV) +25 dBu (13.8 V)
CH 4 (Hi-Z) Phone MIC ON 1 MΩ 10 kΩ 线路 -50 dBu (2.45 mV) -33 dBu (17.3 mV) -5 dBu (436 mV) Phone 插口 *4 (非平衡)
LINE -20 dBu (77.5 mV) -3 dBu (548 mV) +20 dBu (7.75 V)
CH 5/6, 7/8 XLR - - 3 kΩ 50–600 Ω Mics -60 dBu (0.775 mV) -43 dBu (5.48 mV) -15 dBu (138 mV) XLR-3-31 *5 (平衡
Phone 10 kΩ 600 Ω 线路 -20 dBu (77.5 mV) -3 dBu (548 mV) +25 dBu (13.8 V) Phone 插口 *4 (非平衡)
CH 9/10, 11/12 XLR - - 3 kΩ 50–600 Ω Mics -60 dBu (0.775 mV) -43 dBu (5.48 mV) -15 dBu (138 mV) XLR-3-31 *5 (平衡)
Pin 10 kΩ 600 Ω 线路 -8 dBu (316 mV) +10 dBu (2.45 V) +25 dBu (13.8 V) RCA pin (非平衡)
CH 11/12 Mini jack - - 10 kΩ 600 Ω 线路 -8 dBu (316 mV) +10 dBu (2.45 V) +25 dBu (13.8 V) Stereo mini 插口 *6 (非平衡)

(0 dBu = 0.775 Vrms)
*1 灵敏度是当设备设于最大增益时，最低能产生+4dBu（1.23V）输出或者是标称输出电平所需要的最低电平（所有电平控制于最大的位置）。
*2电平控制设置：通道电平控制在标称位置处。主电平控制在最大位置处。
*3 1&Sleeve = GND, 2&Tip = HOT, 3&Ring = COLD
*4 Tip = Signal, Sleeve = GND
*5 1 = GND, 2 = HOT, 3 = COLD
*6 Tip = LEFT, Ring = RIGHT, Sleeve = GND

输出特性

输出端口 实际来源阻抗 使用的额定阻抗 输出电平 插口
标称 失真前最大
STEREO OUT L, R 600 Ω 10 kΩ 线路 +4 dBu (1.228 V) +20 dBu (7.75 V) Phone jack *1 (阻抗平衡)
AUX SEND 1, 2 600 Ω 10 kΩ 线路 +4 dBu (1.228 V) +20 dBu (7.75 V) Phone jack *1 (阻抗平衡)
REC OUT L, R 600 Ω 10 kΩ 线路 -10 dBV (0.308 V) +18 dBV (7.75 V) RCA pin (非平衡)

(0 dBu = 0.775 Vrms 0 dBV = 1.00 Vrms)
*1 Tip = HOT, Ring = COLD, Sleeve = GND

扬声器输出特性

输出端口 实际来源阻抗 使用的额定阻抗 输出电平 插口
1 kHz THD+N < 1% (CEA2006) 1 kHz THD+N < 10% (CEA2006)
SPEAKERS A, B < 0.1 Ω 4 Ω 插口 600 W (EMX7),
500 W (EMX5) 		710 W (EMX7),
630 W (EMX5) 		speakON NL4 *1
Phone 插口 *2
8 Ω 插口 400 W (EMX7),
370 W (EMX5) 		500 W (EMX7),
460 W (EMX5)

(0 dBu = 0.775 Vrms)
*1 1+ = 正, 1- = 负
*2 Tip = 正, Sleeve = 负

手册

EMX7/EMX5

EMX Series

说明书

Name 中文 English
EMX5 Owner's Manual [2.3MB] [3.6MB]
EMX5 Technical Specifications — [81KB]
EMX7 Owner's Manual [2.7MB] [4MB]
EMX7 Technical Specifications — [83KB]

其他（工程数据参数等）

名称 English English
CAD Data (EMX5) — [3.5MB]
CAD Data (EMX7) — [3.6MB]
CAD Data (RK-EMX7) — [679KB]
Data Sheet (EMX7, EMX5) — [1.3MB]
EMX5 Block Diagram — [828KB]
EMX5 Dimensions — [608KB]
EMX7 Block Diagram — [880KB]
EMX7 Dimensions — [638KB]
RK-EMX7 Dimensions — [1.4MB]

[PHANTOM +48V] 开关同时工作于所有通道。所以如果其他通道的 [LEVEL] 未设置在最小值时，开关幻象电源时可能会产生噪音。请试一下把包括立体声总线, AUX 1 以及 AUX2 在内的电平值均设为最小值。

包含如下音箱型号。

- CBR10 / CBR12 / CBR15

- Club215V / 115V / 112V / M15V / M12V / M10V

- A15 / A12 / A10 / A12M

- R215 / R115 / R112 / R15M / R12M
