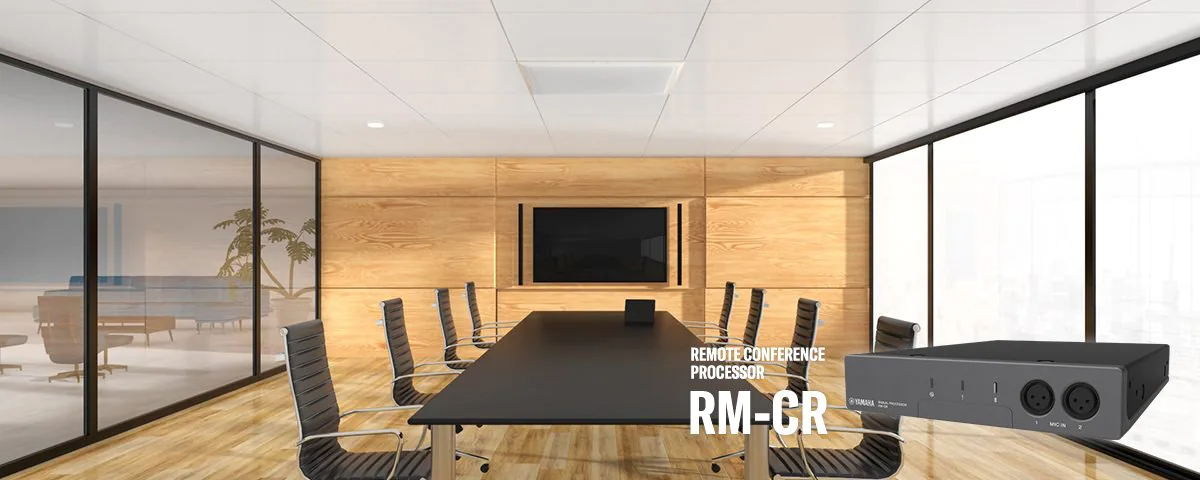

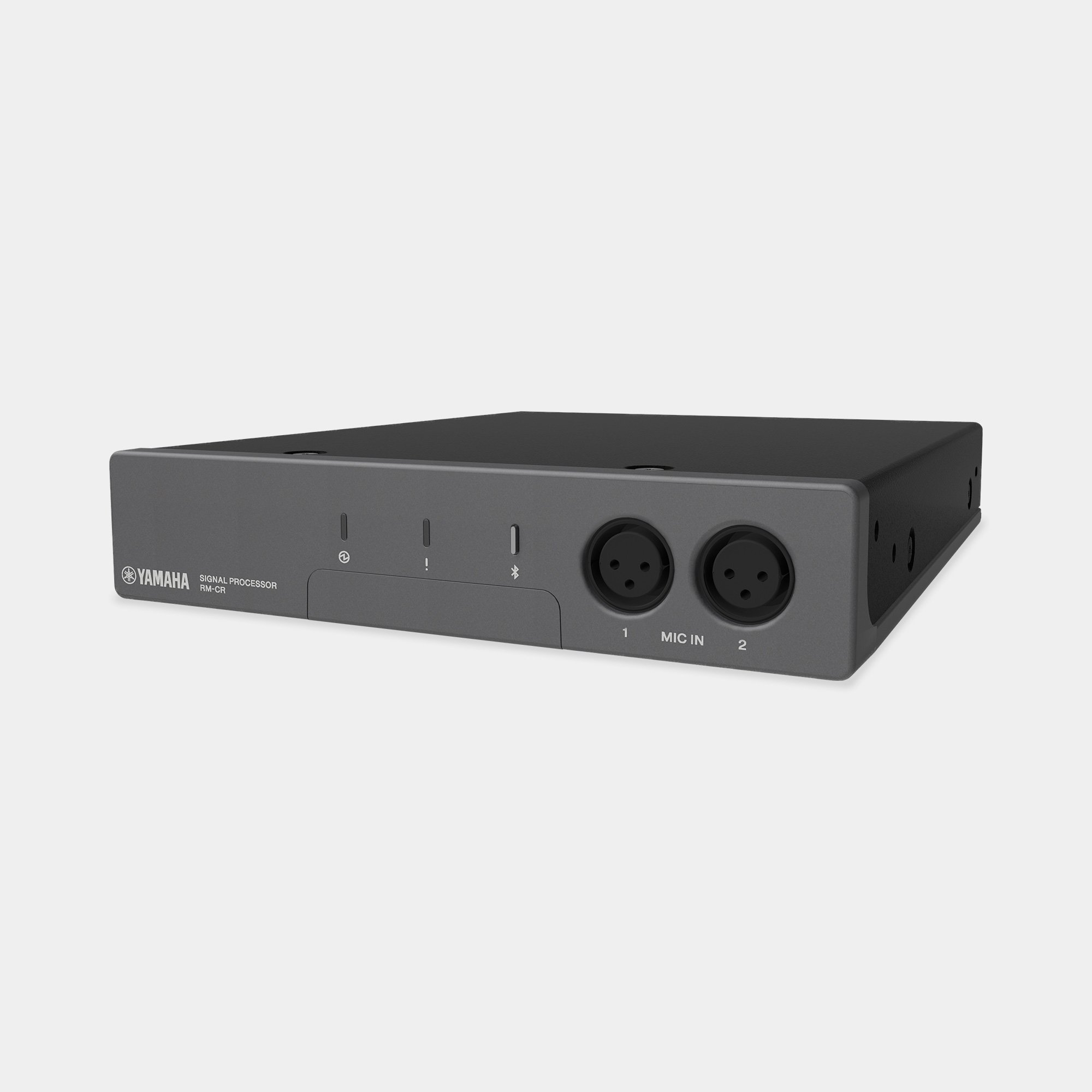

RM-CR
ADECIA的核心信号处理器
这款远程会议处理器可一次解决多个难题,包括麻烦的布线作业、建立网络环境,并针对每个室内环境的音效进行优化。
解决方案

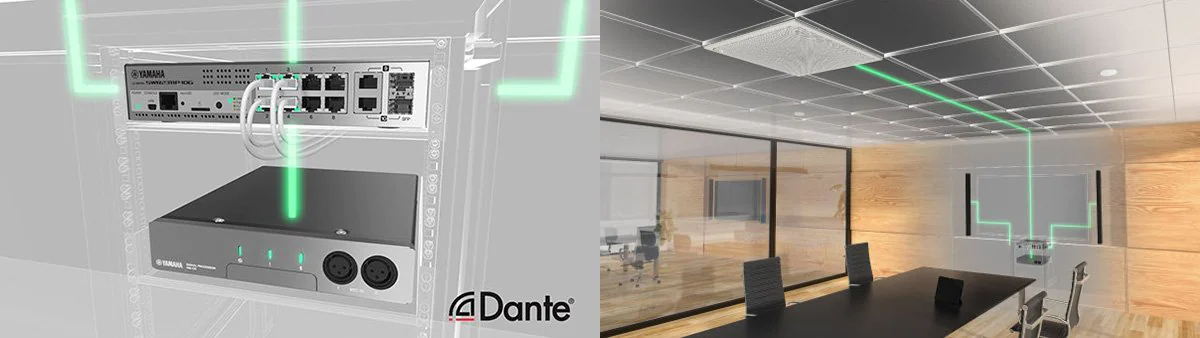

支持“Dante”音频网络标准:只要一条网线即可连接所有兼容的设备
采用Dante音频网络标准在设备间进行音频传输。音频/控制信号只需一条网线即可传输。RM-CR远程会议处理器可自动执行语音设定以及细节调整,帮助您轻松解决布线问题,建立网络环境,并针对每个室内环境的音效进行优化。
采用PoE供电,只需一条网线即可供电
采用PoE供电模式与 RM-CG 吸顶阵列麦克风以及VXL系列P型柱状扬声器(与Dante/PoE兼容)搭配使用时,RM-CR仅需要一条网线即可由支持 PoE 功能的SWR2311P-10G网络交换机供电,您因此不用担心不同设备间的兼容性问题。
自动识别处于同一网络上的设备,并进行音频路由
只需在网络浏览器上轻松一按即可完成。 设定向导将自动在您的系统中执行音频路由。 这不但可以减少大量调整的时间,也不需要任何声学知识或经验就能轻松设定。
配备Auto Tuning(自动调音)功能,可自动测量并为环境提供最佳音频设定
通过自动辨识连接至同一个网络的装置(例如 RM-CR),分析安装空间的声音环境以及已安装扬声器的状态,并自动优化信号处理参数等,自动调音功能可调整出最佳音效,为发言者与听众营造轻松自在的氛围。
搭配Auto Mixer(自动混音)功能,可通过Dante自动优化音频输入的混音平衡
有了自动混音功能,您可选择增益分享类型*或网关类型,让输入电平能够从每个麦克风主动调整平衡。
* 增益分享类型不需要执行阀值电平、压缩时间点或保留时间等复杂设定

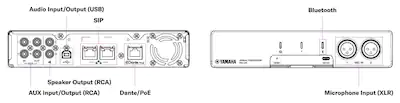

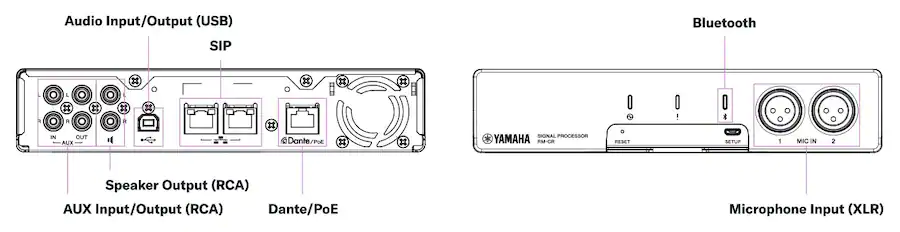

支持多种输入/输出连接,包括USB、VoIP、模拟以及蓝牙,与多种应用兼容。
支持多种接口,例如USB、蓝牙® 以及音频输入/输出,这套系统不仅可用于在线会议,还适用于其他远程会议场合,像是视频会议或电话会议。由于和Windows、macOS、iOS 以及 Android 等系统兼容,因此任何网络会议系统均可使用。远程视频会议解决方案可由任何操作系统、设备或电话会议系统组成。
RM-CR 自动设定
RM-CR 自动设定
请依照网页浏览器的设定向导指示,只要点几下,就能让它根据系统音频路由以及室内环境自动进行调整。这不但可以减少大量调整时间,也不需要任何声学知识或经验就能轻松设定。
设定画面:密码、网络、区域、接口设备、SIP 以及蓝牙设定可在此更改。
音频画面:可在此检查输入/输出,以及进行自动调音(在2020年2月前不支持手动设定(或细节设定)信号处理参数。请耐心等候)
工具画面:在这里可以更新固件以及确认设备信息,不仅可更新RM-CR本身的固件,也可以更新连接的其他RM系列设备的固件。储存/重拨设定以及纪录设定也可以在工具进行修改。

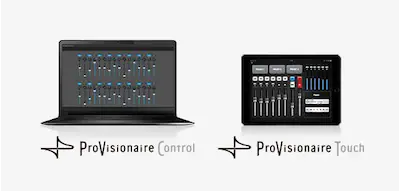

用户控制面板的智能外观和灵活设计
用户控制面板的智能外观和灵活设计
操作者无须具备特殊程序设计能力,直观的界面可以为用户轻松实现RM-CR的音量控制及静音开/关控制。可根据需要在平板屏幕上放置照片或其他图形元素,建立适合会议音频控制的初始控制面板。此外,ProVisionaire Touch以及ProVisionaire Control可控制 MRX系列处理器,以及其他雅马哈专业音响设备。可在一个屏幕上轻松结合这些参数。 ProVisionaire Control 以及 MRX7-D 可通过以太网络协议、UDP及/或TCP指令,控制第三方网络设备。
多种安装方式供您选择

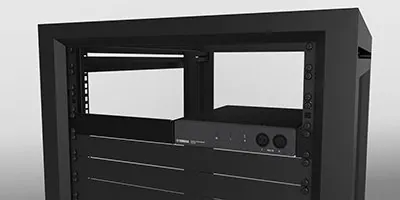

机柜安装
机柜安装

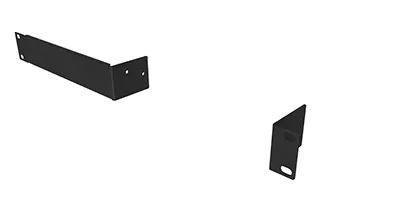

可使用RM-MRK(专用机柜安装架),以EIA机柜安装在主要设备上。(在19寸机架上只能安装1台设备)

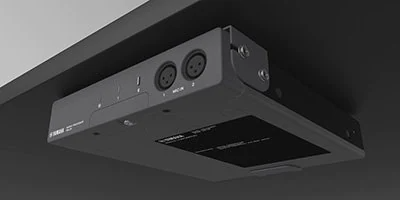

桌面安装
桌面安装

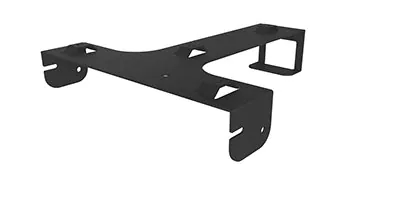

也可使用RM-MTL(专用桌面安装架),将设备安装在桌子下方。
RM-CR | ||
---|---|---|

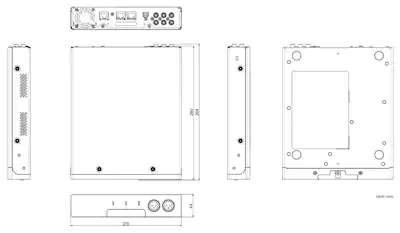

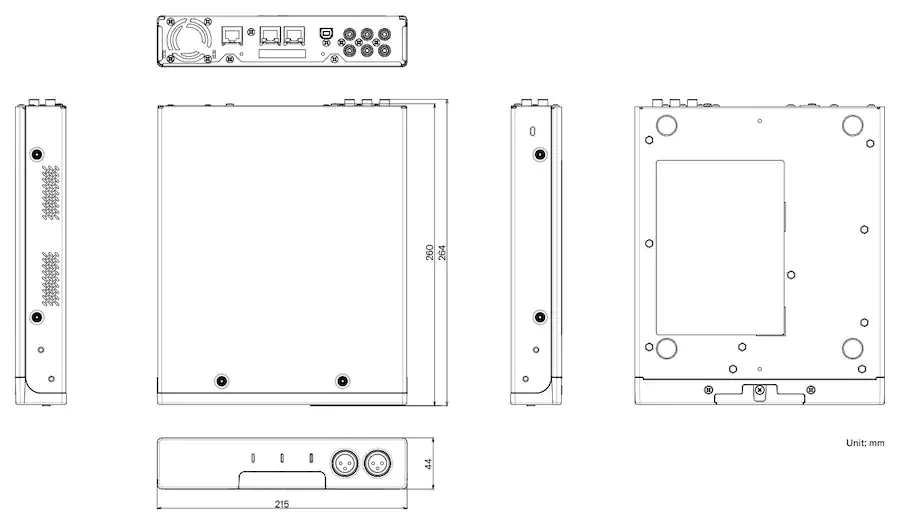

尺寸 | 宽 215 mm × 深 260 mm × 高 44 mm | |
重量 | 1.6 kg | |
功率需求 | PoE+ (IEEE 802.3at, LLDP), DC 48 V | |
功耗(最大) | 15.0 W | |
接口 | RJ 45,USB,XLR平衡,RCA | |
工作 | 温度 | 0~40 ℃ |
湿度 | 30 %~90 % (无凝结) | |
存放 | 温度 | -20~60 ℃ |
湿度 | 20 %~90 % (无凝结) | |
指示灯 | 电源显示灯、状态显示灯、蓝牙显示灯、网络端口显示灯(x3) | |
安装 | 桌上安装、机架安装 | |
可同时使用 RM-CR 数量 | - | |
附件 | 安装说明书、USB缆线(A-b)5 m (16.4 ft)、USB缆线(A-microB) 1 m (3.3 ft),4x 橡胶脚垫,存取面板 | |
选项 | RM-MTL:桌面安装套件、RM-MRK:机架安装套件 | |
Ether1 | Dante 音讯/Dante 控制,远程控制,WebUI,PoE+ | |
Ether2/Ether3 | 企业网络,远程控制,SIP,WebUI | |
USB | USB2.0,网络分类,WebUI,固定 IP | |
音频 I/O | Dante MY | 16进 / 16出 |
USB | USB2.0,音讯分类 1.0,输入:2声道,输出:2声道 @48 kHz | |
麦克风输入 | XLR 平衡,输入 2声道 | |
辅助音源 (AUX) | RCA 非平衡(线路电平),输入:2声道,输出:2声道 | |
扬声器输出 | RCA 非平衡(线路电平),输出:2声道 | |
无线 | 版本 | 蓝牙4.2 |
支持规范 | HFP (1.6), A2DP, AVRCP | |
支持编码器 | CVSD, SBC, mSBC | |
无线 DCP | Class2 | |
最长通讯距离 | 10 m(32.8 ft)(无障碍物) | |
调频 (运作频率) | 2,402 至 2,480 MHz | |
最大输出电源(EIRP) | 4.0 dBm (2.5 mW) | |
SIP | 来电处理 | 拨打、接听、保留、恢复、转接、请勿打扰、来电 ID、语音信箱通知(切换配置) |
来电桥接 | 支持桥接SIP,USB,BT以及AUX来电加入、分割、保留、恢复、5+1线:多达2个 SIP 通话、1个 USB 通话、1个蓝牙通话、1个 AUX 加上使用者 | |
编解码器 | G.711, G.722HD, G.729ab, G.726 | |
支援 DTME | RTP事件,SIP频内,SIP信息包 | |
安全性 | 支持 SRTP(RFC 1889),支持IETF SIP(RFC 3261以及RFCs) | |
采样率 | 48 kHz | |
采样深度 | 24位 | |
延迟 | 8[ms](Dante输入至USB输出,包括信号处理) | |
频率响应 | 20 Hz – 20 kHz |
固件 / 软件
早前版本
ADECIA Firmware
ProVisionaire Control
- Previous versions information
- ProVisionaire Control V3.8.0 for Win 10
- ProVisionaire Control V3.7.0 for Win 10
- ProVisionaire Control V3.6.1 for Win 10/8.1/7
- ProVisionaire Control V3.6.0 for Win 10/8.1/7
- ProVisionaire Control V3.5.0 for Win 10/8.1/7
- ProVisionaire Control V3.0.1 for Win 10/8.1/7
- ProVisionaire Control V3.0.0 for Win 10/8.1/7
- ProVisionaire Control V1.0.0 for Win 10/8.1/7
ProVisionaire Control KIOSK
- Previous versions information
- ProVisionaire Control KIOSK V3.8.0 for Win 10
- ProVisionaire Control KIOSK V3.7.0 for Win 10
- ProVisionaire Control KIOSK V3.6.1 for Win 10/8.1/7
- ProVisionaire Control KIOSK V3.6.0 for Win 10/8.1/7
- ProVisionaire Control KIOSK V3.5.0 for Win 10/8.1/7
- ProVisionaire Control KIOSK V3.0.1 for Win 10/8.1/7
- ProVisionaire Control KIOSK V3.0.0 for Win 10/8.1/7
- ProVisionaire Control KIOSK V1.0.0 for Win 10/8.1/7
产品说明书
产品手册
其他(工程数据参数等)
简介
ADECIA吸顶式解决方案
这款综合会议解决方案除了包含吸顶阵列麦克风、远程会议处理器、可靠的PoE网络交换机以及Dante PoE供电扬声器。
ADECIA
全套的产品设计,可以让您轻松安装并使用,为您带来完整且可定制化的通讯解决方案。
会议用ADECIA
虽然通讯需求不断更新变化,但始终不变的是对优质、便捷的音频以及通力合作的需求。
会议用 ADECIA - 配主持人
虽然通讯需求不断更新变化,但始终不变的是对优质、便捷的音频以及通力合作的需求。
会议用ADECIA(简短版)
虽然通讯需求不断更新变化,但始终不变的是对优质、便捷的音频以及通力合作的需求。
安装
安装RM-CG
这款波束成形麦克风可以简单地安装在各类环境中。
设置指南
ADECIA – 简介
与Jenny一起学习如何使用ADECIA
ADECIA – 连接
了解如何轻松链接 ADECIA 解决方案的不同组件
ADECIA – 设置
我们将在此示范网络安装向导的工作方法,完成5个步骤的自动音频调整。
ADECIA – 连接通讯装置
如何使用 RM-CR 会议处理器的接口并链接不同装置到ADECIA解决方案。
RM-CR
在远程会议中组合使用麦克风(RM-CG、RM-TT)和 RM-CR 时,远程发言人的声音会被切断。
多种因素可能导致这种情况 - 首先,确保您的远程方未静音!在您自己的计算机上,检查您的“任务管理器”(Windows) 或“活动监视器”(Mac),确保您的 CPU 使用率不会太高,并关闭所有不必要的应用程序以尽可能减少它。特别要确保关闭任何其他可能试图在您的笔记本电脑上使用音频功能的应用程序。
如果使用 Wi-fi,看看是否有可能使用有线以太网连接来提高可靠性。
什么是自动调整?
RM-CR 分析安装房间内扬声器的声学特性,并自动为该房间设置优化的扬声器输出电平和 EQ。
具体来说,RM-CR对其输出端的FADER、RoomEQ、SPEAKER PROCESSOR EQ参数进行调整。
因此,房间混响的不利影响和由于扬声器安装条件引起的特性变化会减少,语音清晰度也会提高。
我可以将 RM-CR 与 VXL1-16P(支持 PoE 的扬声器)以外的功放和扬声器一起使用吗?
可以的。

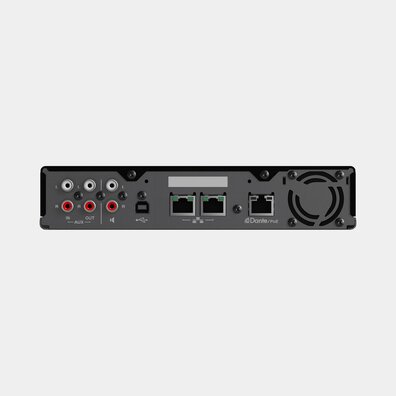

在 RM-CR 的背面,有多个通过 RCA 提供的线路电平输出 - 这些具有不同的音频混合可用。将有源扬声器或功率放大器 + 无源扬声器连接到带有“扬声器”图标的 RCA 连接器(如右图所示)——这将允许远端参与者和节目音频通过外部系统听到。
RM-CG
在远程会议中组合使用麦克风(RM-CG、RM-TT)和 RM-CR 时,远程发言人的声音会被切断。
多种因素可能导致这种情况 - 首先,确保您的远程方未静音!在您自己的计算机上,检查您的“任务管理器”(Windows) 或“活动监视器”(Mac),确保您的 CPU 使用率不会太高,并关闭所有不必要的应用程序以尽可能减少它。特别要确保关闭任何其他可能试图在您的笔记本电脑上使用音频功能的应用程序。
如果使用 Wi-fi,看看是否有可能使用有线以太网连接来提高可靠性。
“多波束跟踪”功能检测并将麦克风指向空间内的人声,但它是否能捕捉到对话中的第一个词?
典型的跟踪型麦克风在扬声器切换时需要时间来切换波束,具体取决于座位的位置。因此,有时他们不会捕捉到对话的第一句话。但 RM-CG 的波束跟踪系统切换波束快速顺畅,覆盖区域内的四个波束最大限度地减少波束切换,从而最大限度地捕获整个对话的机会。
房间噪音很大(空调、投影仪等),ADECIA可以安装吗?
如果 RM-CG 和 RM-TT 在麦克风位置检测到的噪音电平为 50 dBA(*) 或更高,ADECIA 将无法提供其全部性能,并且不建议安装在这样的位置。
为避免天花板空调、投影仪等噪音源的噪音和振动的影响,请尽可能远离此类设备安装 ADECIA。
RM-TT 应按照与 RM-CG 相同的方式安装在不受噪音或振动影响的位置。
(*) 麦克风的效果会因说话者声音的响度与空间中的环境噪音而异。在某些环境中,可能需要通过 Web 界面手动调整麦克风才能获得最佳效果。
是否可以查看有关 RM-CG 麦克风波束方向的信息?
来自 RM-CG 的波束成形角度信息可以通过 IP 网络定期输出。
有关详细信息,请参阅下载页面中的 RM 系列远程控制协议规范 - 参见标签。 5.1.2 第 8 章中的“波束方向计 (RM-CG)”。
RM-CG 的格栅可以喷漆吗?
是的。建议使用丙烯酸漆喷漆以避免堵塞。将黑色面板涂成白色时,建议使用灰色或银色作为底漆,然后涂上一层白色,以尽量减少黑色的影响。但是,我们不保证任何因喷漆造成的产品损坏。喷漆前务必从产品上取下格栅。
RM-TT
在远程会议中组合使用麦克风(RM-CG、RM-TT)和 RM-CR 时,远程发言人的声音会被切断。
多种因素可能导致这种情况 - 首先,确保您的远程方未静音!在您自己的计算机上,检查您的“任务管理器”(Windows) 或“活动监视器”(Mac),确保您的 CPU 使用率不会太高,并关闭所有不必要的应用程序以尽可能减少它。特别要确保关闭任何其他可能试图在您的笔记本电脑上使用音频功能的应用程序。
如果使用 Wi-fi,看看是否有可能使用有线以太网连接来提高可靠性。
房间噪音很大(空调、投影仪等),ADECIA可以安装吗?
如果 RM-CG 和 RM-TT 在麦克风位置检测到的噪音电平为 50 dBA(*) 或更高,ADECIA 将无法提供其全部性能,并且不建议安装在这样的位置。
为避免天花板空调、投影仪等噪音源的噪音和振动的影响,请尽可能远离此类设备安装 ADECIA。
RM-TT 应按照与 RM-CG 相同的方式安装在不受噪音或振动影响的位置。
(*) 麦克风的效果会因说话者声音的响度与空间中的环境噪音而异。在某些环境中,可能需要通过 Web 界面手动调整麦克风才能获得最佳效果。
