RM-CG

已知问题（已在ADECIA 固件v1.0.2中解决)

搭配独特的音频处理技术，实现高性能表现

这款吸顶阵列麦克风不但与 Dante 兼容，还配备4组自动追踪成形波束，可透过独特的音频处理技术，传递高清晰音质。

解决方案



RM-CG

RM-CG

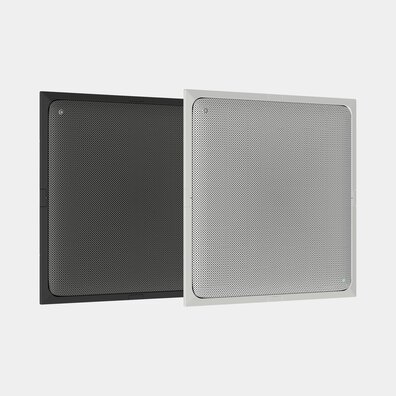

颜色:

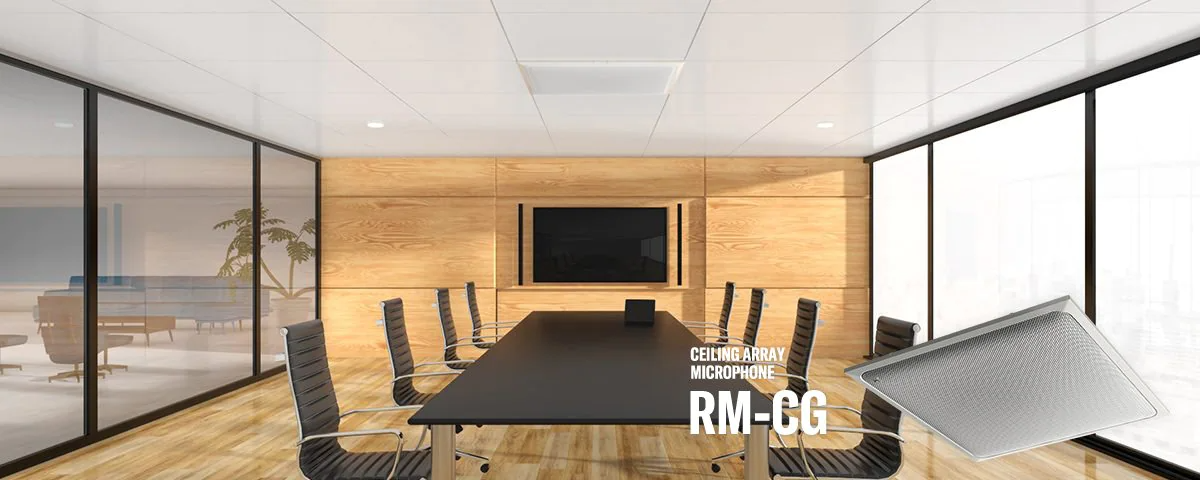

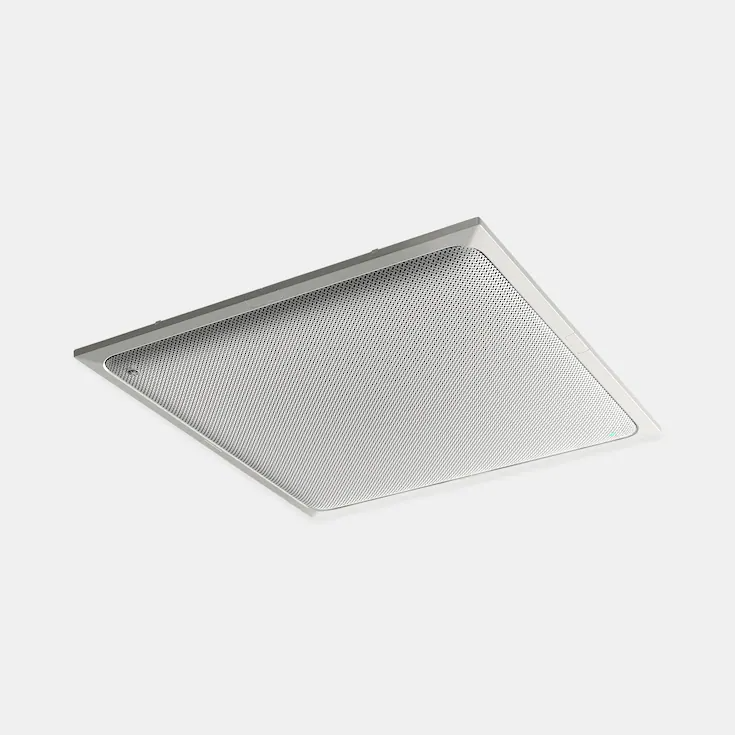

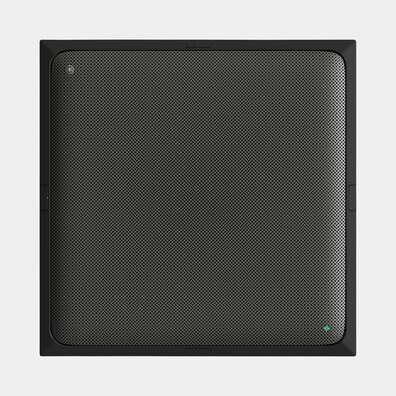

吸顶阵列麦克风，搭配独特的音频处理技术，实现高品质对话。

  • 支持“Dante”网络音频标准
  • “多波束追踪”技术在可以在扫描人声的同时追踪谈话内容，从而实现生动对话
  • 通过独特的音频信号处理技术再现高可懂度的语音
  • 使用一条PoE+网络线缆，避免布线的麻烦，并可同时通过Dante网络实现音频控制
  • 支持3种安装方式，适用于各类吸顶安装场合
  • 通过连接远程会议处理器RM-CR可实现自动侦测和调整

产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。

战略合作伙伴

  • Barco
  • Cisco
  • 微软 Teams
  • Zoom
  • 腾讯会议

SWR2311P-10G

智能化L2 交换机，针对Dante提供最优化功能，可通过网络为PoE设备供电。

VXL1B-16P / VXL1W-16P

通过Dante网络实现PoE供电的扬声器（包含16×1.5”驱动单元）

相关软件

Yamaha ProVisionaire

ProVisionaire

实现整个系统遥控设置的软件

具备多波束追踪功能——出色的波束成形技术可以安全抓取每位讲者的声音

RM-CG

RM-CG 是一款具备多波束追踪功能的吸顶阵列麦克风，可同时追踪多位发言者。 由于这些波束只凭发言者声音即可侦测及追踪音源的方向，因此不需要事先调整收音的位置或范围。

利用语音提升（Voice Lift）创造舒适环境

RM-CG

语音提升系统可让同一房间内的人在任何地方都能听得清楚。语音提升系统配有吸顶阵列麦克风、处理器、功放和吸顶扬声器，可为大型会议室、学校报告厅和其他环境提供舒适的会议和研讨会环境。

自定义 “跟踪区域”，实现更精确的音频拾取。

RM-CG

现在，用户可以在 Web UI 中使用彩色编码系统预设 RM-CG 的波束跟踪区域。

- 绿色代表麦克风的总体拾音范围。

- 蓝色表示 “重点区域”，用于更局部的声音拾取（最多 2 个区域）

- 红色创建 “排除区域”，在指定区域取消音频拾取（最多 2 个区域）

* 出色的波束成形技术

波束成形技术可通过多支麦克风形成指向性响应模式。 RM-CG 可同时形成4个波束。 通过缩小每个波束的指向性，并将波束集中在每位发言者的嘴部，这套系统在拾音的同时，可避免产生混响或环境噪音等负面效果。 此外，以4个波束追踪时，不需要设定收音范围，除可增加便利性外，还能避免有人开始说话时的破音现象。

充分使用各种音频处理技术以达到清晰的音质

RM-CG

此外还配备各式各样的处理技术，例如：自适应回声消除器、噪声抑制、混响抑制、自动增益控制以及自动混音。结合Yamaha 首创的 HVAD（人声活动侦测）技术结合运用，这款吸顶阵列麦克风可提供清晰、高质量的语音重现。

* RM-CG 具备音频信号处理技术，支持对话式体验

出色的波束成形技术

波束成形技术可通过多支麦克风形成指向性响应模式。 RM-CG 可同时形成4个波束。 透过缩小每个波束的指向性，并将波束集中在每位讲者的嘴部，这套系统在拾音的同时可避免产生混响或环境噪声等负面效果。 此外，以4个波束追踪时，不需要设定收音范围，除了可增加便利性外，还能避免有人开始说话时的破音现象。

适用于多波束追踪的自适应回声消除器

回声消除器可预估讲者与麦克风之间传递的整体声音（包括回声），并且减少声音（包括回声），进而避免回声传回到发言者。当整体声音传递预估值呈现完美时，就不会产生回声。然而，若传递的声音快速改变，系统无法快速适应，那么很有可能会增加回声。如上所述，多波束追踪的方向会不断改变，但Yamaha回声消除器所采用的算法也能快速响应任何改变。因此，尽管使用多波束追踪，还是能够达到高度消除回声的效果。

噪声抑制可大大减少环境噪声

电话会议系统中的噪声抑制功能会从讯号本身估算讯号中的噪声，并加以减少。它可侦测并且仅减少稳定的噪声，从而达到清晰的收音效果。

即使在混响空间中，混响抑制功能仍可提供高质量音效

RM-CG可实时分析拾音元素，并基于声学模型计算和去除不悦耳的混响元素，提高拾音的清晰度。

自动增益控制功能可将清晰且舒适的对话传递给与会者

RM-CG可依照各种拾音电平自动调整增益，从而减少语音音量的波动情况。 此外，HVAD（人声活动侦测）可以只调整语音音量，因此不会提高不需要的声音音量，从而避免产生不悦耳的声音。

运用独特算法进行自动混音

通常的自动增益分配功能需用于麦克风安装在发言者附近的情况。RM-CG 会以类似方式将4个波束加以混合。 因此，RM-CG采用了针对安装条件进行优化的自动混音技术，即使在吸顶安装或是存在许多混响的室内环境中，也能实现强大性能。

支持Dante网络音频标准，只需1条网络线即可进行Dante音频／控制信号以及PoE供电

RM-CG

与Dante网络音频标准兼容，传输音频/控制信号只需1条网络线。由于采用PoE供电，不论是传输Dante音频信号及控制信号，或是由网络交换机供电，都可通过同1条线缆实现。

可连接2个装置，支持灵活的应用场合

RM-CG

在可容纳 10 至 20 人的中型会议室中，可连接2个吸顶阵列麦克风以延伸覆盖范围。

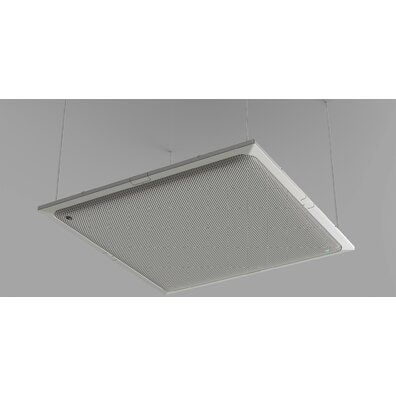

3种安装方式适用各类吸顶安装环境

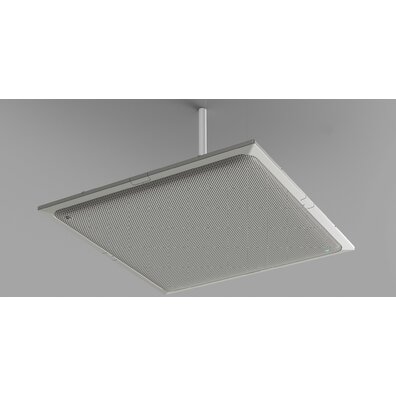

随着强调设计与功能的会议室以及多用途空间不断增加，吸顶阵列麦克风需要适应不同的安装环境。 请选择您的安装方式，包括使用RM-CG的标准金属配件实现吸顶式安装，以及使用VESA安装金属配件的天花板吊架或吊线安装。

3 mounting methods for a variety of ceiling environments 3 mounting methods for a variety of ceiling environments 3 mounting methods for a variety of ceiling environments

通过远程会议处理器RM-CR进行自动声音侦测与配置

RM-CG

有了采用 RM-CR 远程会议处理器的ADECIA 吸顶式解决方案，语音设定以及细节调整皆可自动完成，助您轻松解决布线问题，建立网络环境，并针对每个室内环境的音效进行优化。

根据室内环境及会议系统，可以进一步调整RM-CG的内部信号处理。

用户控制面板的智能外观和灵活设计

RM-CG

操作者无须具备特殊程序设计能力，直观的界面可以为用户轻松实现RM-CR的音量控制及静音开/关控制。可根据需要在平板屏幕上放置照片或其他图形元素，建立适合会议音频控制的初始控制面板。此外，ProVisionaire Touch以及ProVisionaire Control可控制 MRX系列处理器，以及其他雅马哈专业音响设备。可在一个屏幕上轻松结合这些参数。 ProVisionaire Control 以及 MRX7-D 可通过以太网络协议、UDP及/或TCP指令，控制第三方网络设备。

RM-CG

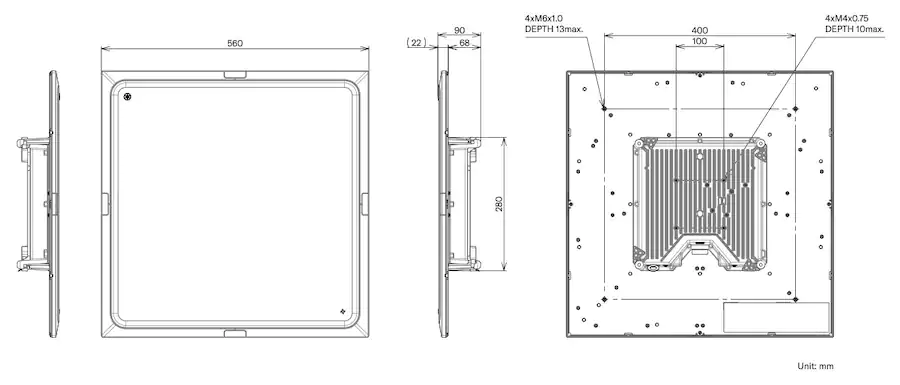

体积 宽 560 mm × 长 560 mm × 高 90 mm（包含突出部／麦克风面板：22 mm)
重量 5.6 kg
功率需求 PoE (IEEE 802.3af), DC 48 V
功耗（最大） 7.2 W

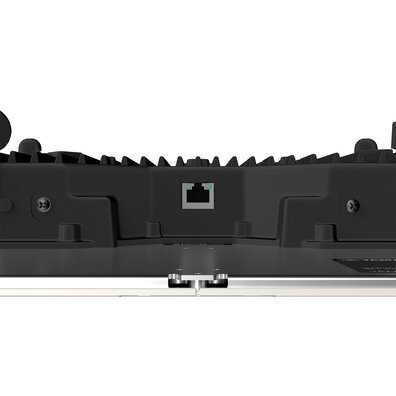

连接器 RJ45
工作 温度 0～40 ℃
湿度 30 %～90 % （无凝结）
存放 温度 -20～60 ℃
湿度 20 %～90 % （无凝结）
指示灯 前方指示灯（静音／解除静音 & 状态）・网络端口指示灯
安装 吸顶式安装、吊线安装、VESA安装
RM-CR最大使用数量 2
附件 施工说明, （保证）, 格栅 x 1, 格栅用螺丝 （M3 x 8 mm） x 5*, 螺丝盖 x 4, 裁切模板 x 1, C型环x 1, C型环用螺丝 x 2, 边龙骨 x 1, 边龙骨用螺丝 （M4 x 20 mm） x 5*, 端子座保护盖x 1, 保险丝 x 1, 绑带x 1, 夹板x 2 *包含各备用零件
IP5X 防尘等级（具护盖） IP5X 防尘等级（含保护盖）
Plenum 级阻燃 UL2043（含保护盖）
Ether1 Dante、远程控制、WebUI、PoE
线材要求 Cat5e或以上（STP）
音频 I/O Dante 1进 / 2出
采样率 48 kHz
采样深度 24 bit
延迟 58 [ 毫秒 ]（包括信号处理）
频率响应 160 Hz – 16 kHz (-10 dB)
SPL 最大输入电平（0dBFS） 117.8 dB SPL
内部噪声 -0.8 dBA SPL
SN比率（参考1kHz的94dB SPL） 94.8 dBA
灵敏度 -23.8 dBFS/Pa
动态范围 118.6 dBA
音频信号处理 多波束追踪、适应性回声消除器、噪声抑制、混响抑制、自动混音、自动增益控制、参数均衡器、输出增益

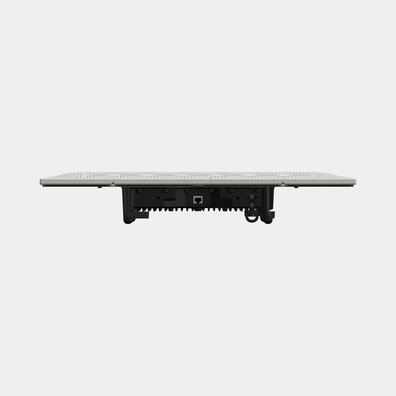

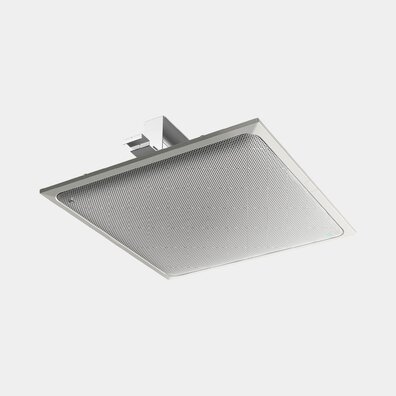

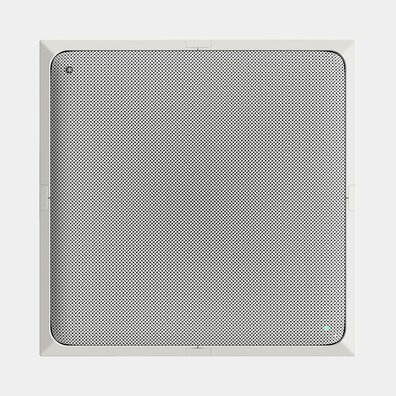

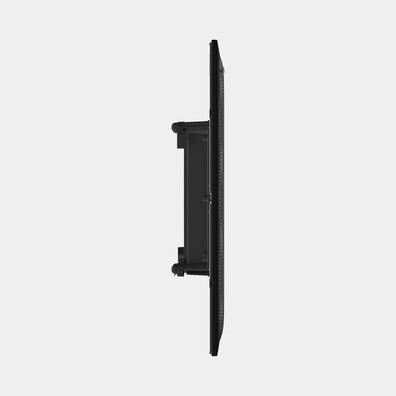

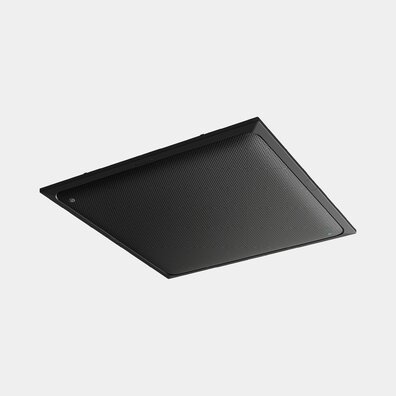

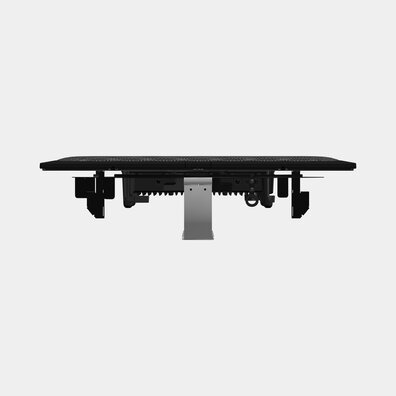

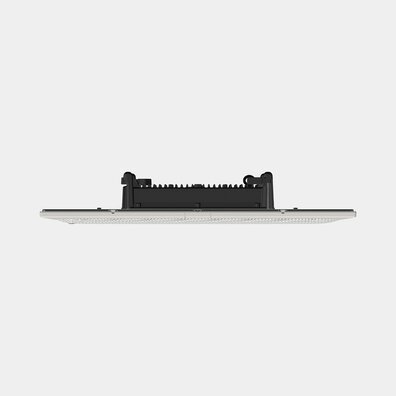

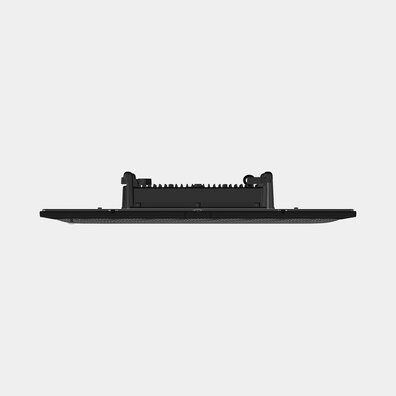

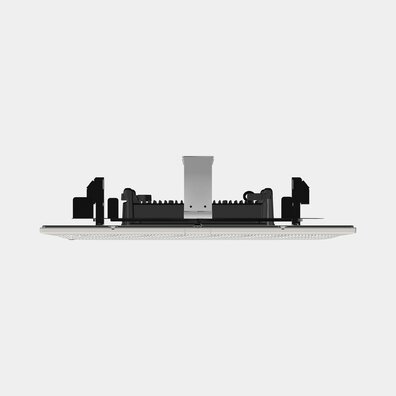

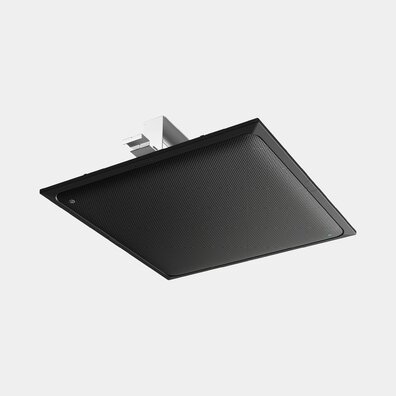

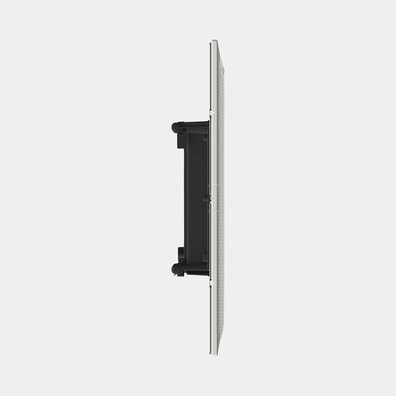

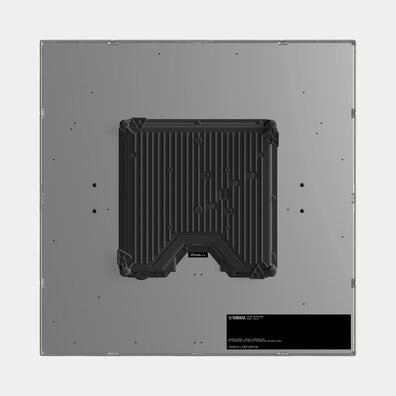

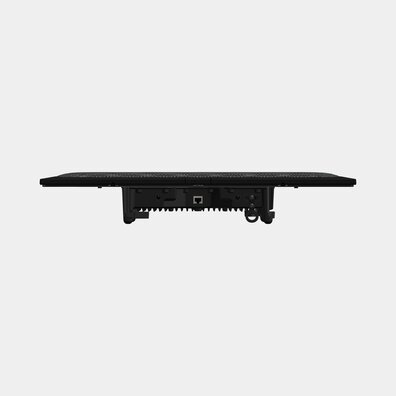

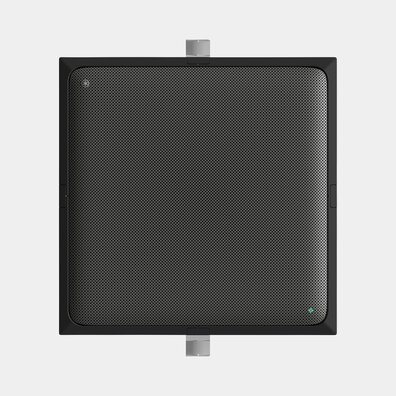

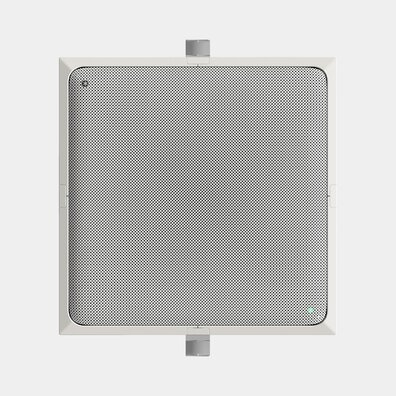

外观

External View

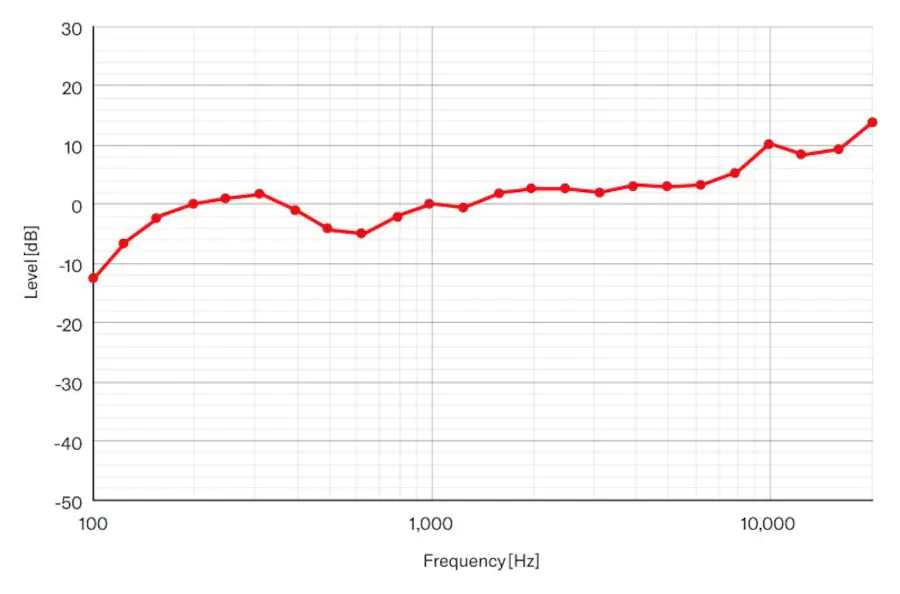

频率响应

Frequency Response

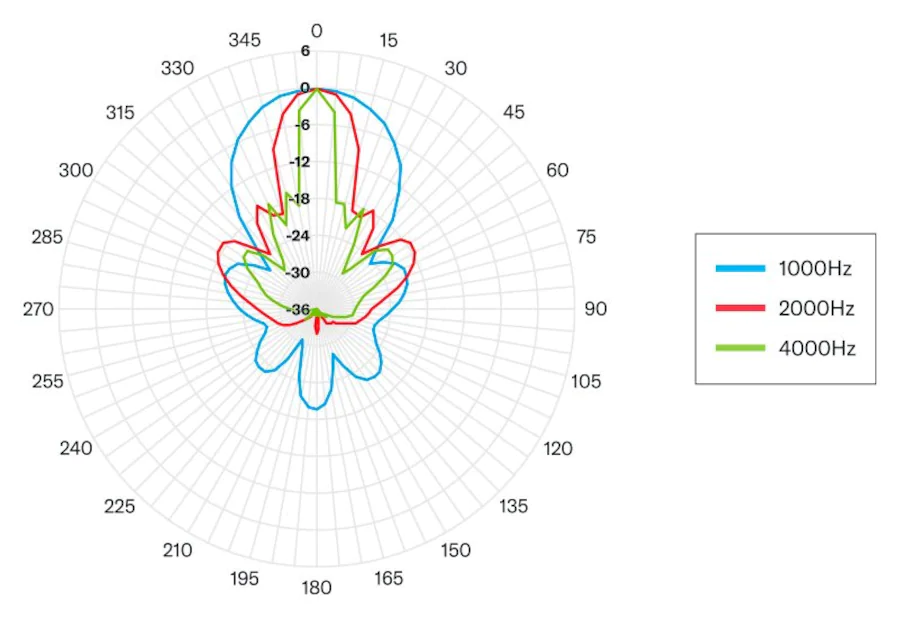

指向性

Polar Pattern

固件 / 软件

Name OS Size Last Update
ProVisionaire Control PLUS V1.0.0 / ProVisionaire Kiosk V1.0.0 for Win 11/10 Win 390.1MB 2024-06-12
ProVisionaire Design V1.2.0 for Win 11/10 and firmware Win 635.2MB 2024-06-12
ADECIA Firmware V2.8.0 - 316.5MB 2024-10-15
RM Device Finder V2.8.0 - 33.9MB 2024-10-15
RM-CG Firmware V2.8.0 - 53.3MB 2024-10-15

早前版本

产品说明书

Name 中文 English
ADECIA CEILING SOLUTION Quick Start Guide [1.5MB] [1.4MB]
RM-CG Installation Manual [3.6MB] [3MB]
RM-CG Reference Manual [2.2MB] [1.9MB]
RM-CR RM-CG License Agreement of Open-Source Software — [531KB]

产品手册

RM-CG

ADECIA 解决方案手册

RM-CG

RM-CG 单页

RM-CG

远程会议解决方案

其他（工程数据参数等）

Name English English
BIM Data for Revit (ADECIA_RM-CR, RM-CG, SWR-2311P-10G, VXL1-16P) — [19.4MB]
BIM Data for Revit (RM-CG) — [6.9MB]
RM-CG - CAD Drawing — [1.2MB]
RM-CG - Datasheet — [1.6MB]
RM-CG A&E - Datasheet — [41KB]
RM-Series Remote Control Protocol Specifications (V 1.2.0) — [1.1MB]
Wainhouse Research Analyst Evaluation - ADECIA — [2.2MB]
Yamaha UC Private MIB — [544KB]

简介

ADECIA吸顶式解决方案

这款综合会议解决方案除了包含吸顶阵列麦克风、远程会议处理器、可靠的PoE网络交换机以及Dante PoE供电扬声器。

ADECIA

全套的产品设计，可以让您轻松安装并使用，为您带来完整且可定制化的通讯解决方案。

会议用ADECIA

虽然通讯需求不断更新变化，但始终不变的是对优质、便捷的音频以及通力合作的需求。

会议用 ADECIA - 配主持人

虽然通讯需求不断更新变化，但始终不变的是对优质、便捷的音频以及通力合作的需求。

会议用ADECIA（简短版）

虽然通讯需求不断更新变化，但始终不变的是对优质、便捷的音频以及通力合作的需求。

演示

吸顶阵列麦克风

革新的 ADECIA 吸顶阵列麦克风无需设定即可实现对多达4个语音的无缝侦测与跟踪。

噪音与混响消除

ADECIA RM-CG 吸顶阵列麦克风的两个重要特点——噪音与混响消除，它们有效帮助您通过内建 DSP 优化会议的音效。

安装

安装RM-CG

这款波束成形麦克风可以简单地安装在各类环境中。

设置指南

ADECIA – 简介

与Jenny一起学习如何使用ADECIA

ADECIA – 连接

了解如何轻松链接 ADECIA 解决方案的不同组件

ADECIA – 设置

我们将在此示范网络安装向导的工作方法，完成5个步骤的自动音频调整。

ADECIA – 连接通讯装置

如何使用 RM-CR 会议处理器的接口并链接不同装置到ADECIA解决方案。

RM-CR

RM-CR 分析安装房间内扬声器的声学特性，并自动为该房间设置优化的扬声器输出电平和 EQ。

具体来说，RM-CR对其输出端的FADER、RoomEQ、SPEAKER PROCESSOR EQ参数进行调整。

因此，房间混响的不利影响和由于扬声器安装条件引起的特性变化会减少，语音清晰度也会提高。

可以的。

在 RM-CR 的背面，有多个通过 RCA 提供的线路电平输出 - 这些具有不同的音频混合可用。将有源扬声器或功率放大器 + 无源扬声器连接到带有“扬声器”图标的 RCA 连接器（如右图所示）——这将允许远端参与者和节目音频通过外部系统听到。

RM-CG

RM-CG

多种因素可能导致这种情况 - 首先，确保您的远程方未静音！在您自己的计算机上，检查您的“任务管理器”(Windows) 或“活动监视器”(Mac)，确保您的 CPU 使用率不会太高，并关闭所有不必要的应用程序以尽可能减少它。特别要确保关闭任何其他可能试图在您的笔记本电脑上使用音频功能的应用程序。

如果使用 Wi-fi，看看是否有可能使用有线以太网连接来提高可靠性。

典型的跟踪型麦克风在扬声器切换时需要时间来切换波束，具体取决于座位的位置。因此，有时他们不会捕捉到对话的第一句话。但 RM-CG 的波束跟踪系统切换波束快速顺畅，覆盖区域内的四个波束最大限度地减少波束切换，从而最大限度地捕获整个对话的机会。

如果 RM-CG 和 RM-TT 在麦克风位置检测到的噪音电平为 50 dBA(*) 或更高，ADECIA 将无法提供其全部性能，并且不建议安装在这样的位置。

为避免天花板空调、投影仪等噪音源的噪音和振动的影响，请尽可能远离此类设备安装 ADECIA。

RM-TT 应按照与 RM-CG 相同的方式安装在不受噪音或振动影响的位置。

(*) 麦克风的效果会因说话者声音的响度与空间中的环境噪音而异。在某些环境中，可能需要通过 Web 界面手动调整麦克风才能获得最佳效果。

来自 RM-CG 的波束成形角度信息可以通过 IP 网络定期输出。

有关详细信息，请参阅下载页面中的 RM 系列远程控制协议规范 - 参见标签。 5.1.2 第 8 章中的“波束方向计 (RM-CG)”。

是的。建议使用丙烯酸漆喷漆以避免堵塞。将黑色面板涂成白色时，建议使用灰色或银色作为底漆，然后涂上一层白色，以尽量减少黑色的影响。但是，我们不保证任何因喷漆造成的产品损坏。喷漆前务必从产品上取下格栅。

RM-TT

多种因素可能导致这种情况 - 首先，确保您的远程方未静音！在您自己的计算机上，检查您的“任务管理器”(Windows) 或“活动监视器”(Mac)，确保您的 CPU 使用率不会太高，并关闭所有不必要的应用程序以尽可能减少它。特别要确保关闭任何其他可能试图在您的笔记本电脑上使用音频功能的应用程序。

如果使用 Wi-fi，看看是否有可能使用有线以太网连接来提高可靠性。

如果 RM-CG 和 RM-TT 在麦克风位置检测到的噪音电平为 50 dBA(*) 或更高，ADECIA 将无法提供其全部性能，并且不建议安装在这样的位置。

为避免天花板空调、投影仪等噪音源的噪音和振动的影响，请尽可能远离此类设备安装 ADECIA。

RM-TT 应按照与 RM-CG 相同的方式安装在不受噪音或振动影响的位置。

(*) 麦克风的效果会因说话者声音的响度与空间中的环境噪音而异。在某些环境中，可能需要通过 Web 界面手动调整麦克风才能获得最佳效果。
