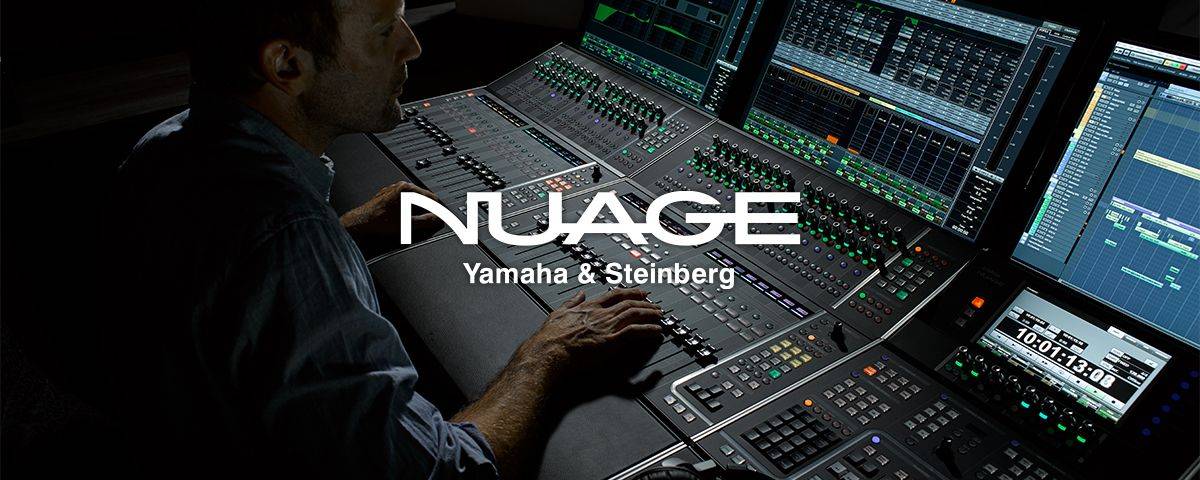

NUAGE
释放你的创造力
数字音频工作站、控制器、接口：唯有当所有部件在完美的和谐中共同运行时，你才能感受到这些制作工具的性能足以支持并跟上您的创作力。Nuage音频制作系统将其统一地组合在了一起，它为几乎所有的音频制作工作制定了全新的质量标准和工作效率。雅马哈控制器和接口硬件将Steinberg Nuendo 和 Cubase 数字音频工作站软件一体化为专用系统，提供了出色的制作能力、灵活性以及优异的音质。Nuage音频制作系统已在全球的音频后期制作和音乐制作领域受到了高度好评,为敏锐的音频工程师们提供了他们真正需要的制作工具，使其能够每天通过Nuage系统创作出高品质的项目。无论是专业后期制作、音乐制作或是录音应用，Nuage系统都能为您带来业界领先的硬件和软件，这两者巧妙的结合将能释放您的创作自由。

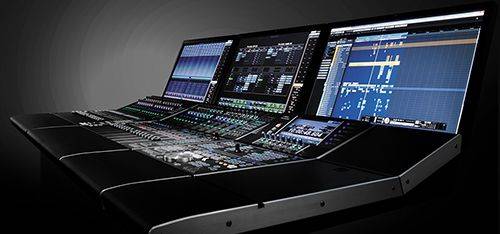

精细的组件凝结于强大的系统中
Nuendo/Cubase是Nuage高级制作系统的核心。Nuage包括精炼的Nuage Fader和Nuage Master控制界面，其一系列开关和编码器排列在清晰的面板布局中，使用户可轻松访问Nuendo/Cubase的所有功能。新增的一系列配备DSP的Nuage I/O音频接口，可通过Dante数字音频网络进行通信，加上PCI-Express标准的Dante加速卡，可实现超低延迟、高容量的音频传输，为您带来多功能、高性能的音频制作系统，保证出色的效率、质量和制作性。
Synergy That Delivers - Yamaha & Steinberg的历史 -
自1975年 PM1000 调音台发布以来，雅马哈一直处于专业音响行业的前沿。NS10-M STUIDO监听音箱、02R数字调音台、SPX90效果处理器等产品也以各自的方式引领着全球立体声的发展，最终使其在专业音响领域享有了“一代经典”的美誉。
从90年代中期直至世纪之交，DAW（数字音频工作站）作为音频制作的首要工作环境被建立并发展起来，2005年1月，为正处于成长阶段的数字音频领域贡献了无数先进技术和解决方案的 Steinberg 媒体技术公司（以下简称“ Steinberg ”）成为了雅马哈的全资控股子公司。这一至关重要的强强联手引领了两者的集成产品和系统的协调发展。Steinberg 公司最早成立于1984年，之后便迅速成为权威音频处理标准的源头，较为经典的有ASIO（音频流输入/输出接口）、VST（虚拟立体声技术）等。这些先进的技术被整合进了众多突破性的产品中，包括 Cubase 和 Nuendo 音频制作软件，如今这些音频制作软件已在全球拥有多达150万的用户。
雅马哈和Steinberg的共同发展促成了一系列音频界面卡和控制器的诞生，它们无一不充分利用Steinberg音频制作软件所带来的性能优势。音频技术领域两大领军公司的携手必将持续为广泛的应用场合带去不断优化的解决方案。
NUAGE
立即购买
高效且具备人体工程学设计的控制界面、高品质的音频接口，帮助 Steinberg DAW 发挥大的潜质。超强的综合性、操控性以及音质为商业后期制作领域带来完美的解决方案。
产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。
不仅仅是部件的总和
不仅仅是部件的总和
Nuage系统不仅仅是一个DAW和控制器的结合。从每个细节来看，它都是一个综合音频制作系统。Steinberg 软件与雅马哈硬件的无缝结合为整套系统提供了出色的可操作性和编辑速度。由系统的宽广控制台视野（Extensive Console View）所带来的面可视化反馈和直观的控制，将为一系列实际应用带去更为便捷的操作和制作能力。
混合搭配，使其成为你的专属
混合搭配，使其成为你的专属
Nuage系统的界面由 Nuage Fader 单元和 Nuage Master 单元组成，每个 Fader 单元具备16个推子和旋钮通道，Master单元则包含了进行走带操作、编辑、监听等功能时所有必须的控制需求。用户可以根据不同的工作室，在系统配置中独立或搭配使用各个单元，从而满足不同的规模和工作流程，每套系统中最多可以连接3个 Nuage Fader 单元。当由双人操作系统时，用户可以按单元连接（UNIT LINK）键对简单实现各单元的“松绑”，当需要时也可以将单元重新连接。
为每项任务提供合适的引擎
为每项任务提供合适的引擎
一个Nuage Fader单元最多可以对三个DAW（如Nuendo，Cubase和Pro Tools）进行直接调节和控制，这样用户就可以将一个大型项目中的对话声、音效、背景音乐及其他音轨放在一起，简单高效地实现最终混音。根据项目的需要，用户还可以将不同的DAW分配给混音、主控或是其他各种配置。
一个极具开放性的主控台
一个极具开放性的主控台
Nuage的信号处理由一台标准功能的电脑即可实现，并且无需任何限制系统选择范围的 DSP 卡。用户可以根据工作量的需求对电脑系统进行配置，从而实现最大程度上的便捷。这一方法同样也使得用户在需要时能够自由实现系统的升级。我们已在推荐的电脑上实行了标准严苛的测试以确保使用时的稳定性。通过与外围设备的领军级生产厂家进行紧密的合作，我们实现了相关产品卓越的性能及成本效益。

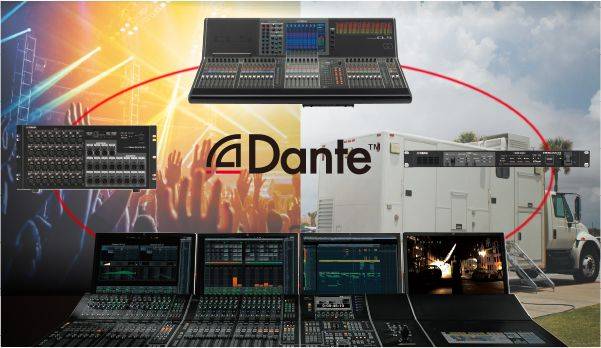

连接起所有硬件
连接起所有硬件
Nuage音频设备以 Dante 网络为基础，它为用户提供了出众的系统灵活性和充足的扩展能力。用户可以使用CL系列数字调音台，并通过带有 Dante 网络的R系列接口机架如 Rio3224-D 等实现音频的共享，也可以通过 RMio64-D Dante/MADI 转换器将音频传送至外部 MADI 格式设备。上述及更多的功能均可以通过简单精简的系统得以实现。
无所不包的控制界面 整合控制与参数
Nuage Fader可以配置任何标准24"液晶显示器*，为Nuage的物理通道条到Nuendo/Cubase混音窗口提供流畅的视觉延伸。控制界面所对应的画面与其之间能保持连贯性，将所有相关控制方式和参数整合到一起，因此操作者在高度集中精力于工作时，仍然能直观地对正确的推子、按钮或旋钮进行调节。
* 本产品不包含监控显示器，必须由用户自己提供。

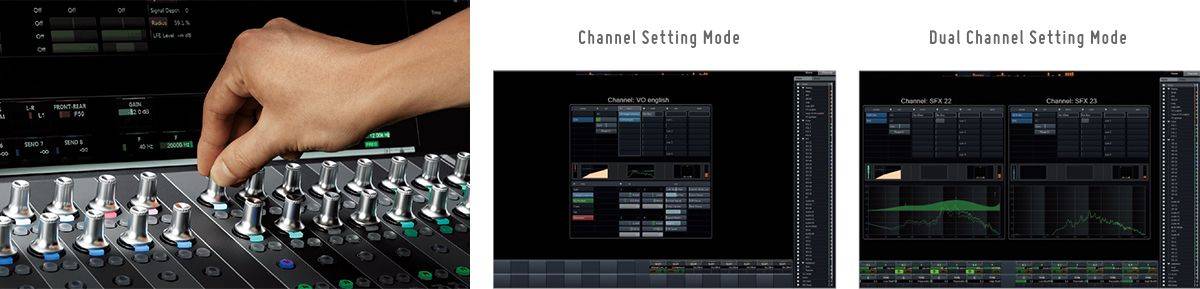

多功能旋钮，更快更直接的控制体验
Nuage Fader单元上每16个通道就具备两个触摸感应的多功能旋钮。用户可以根据需要，对表头、监听按钮、路由、声像、发送、监听等其他参数进行独立选择和调整。用户还可以选择通道上的[e]键来实现更为全面的控制，由[e]键进入到通道设定模式后，用户能够通过总共32个控制台多功能旋钮对每个通道的参数进行独立的控制。双通道设定模式还支持用户同时选定两个通道，这样每两个通道就能有16个多功能旋钮进行参数控制。另外，新特性还包括三个层次的控制（标准、精细、超细化），为近一步提升灵活性而设定的、被分配给旋钮的参数推子调整等。

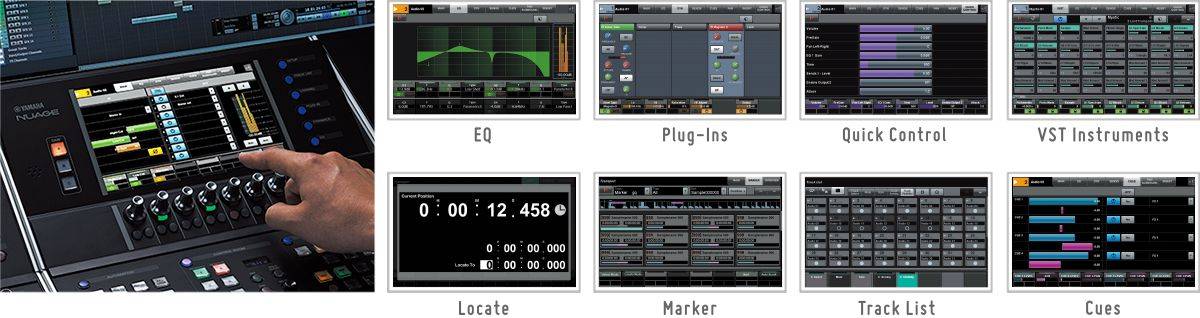

多功能显示屏 实现流线型操作
Nuage Master单元拥有多功能触摸显示屏，用户只需通过指尖的操作，即可实现录音、回放、混音、编辑、监听和偏好参数的控制。这块设计理想的副显示屏能够为用户带来高效的操控流程。

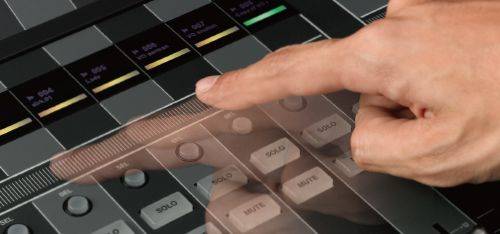

通道导航 操作更便捷
用户只需用手指轻轻划过Nuage控制面板上的触控条，就可以打开任意一条所需通道。显示通道名称的图标和通道旋钮会立即改变颜色，与Nuendo/Cubase中的内容进行对应。这样您就可以确切知道当前正在对哪条通道进行混音或编辑了。用户还能轻松对通道布局进行多种方式的自定义设置：比如通过单个按钮即可将所有特定类型的通道集合至Nuage的推子中，或是将多个通道连接在一起，也可以将重要项目或主要母线移至推子的最左或是最右处，这样用户就能在需要时轻松获得。

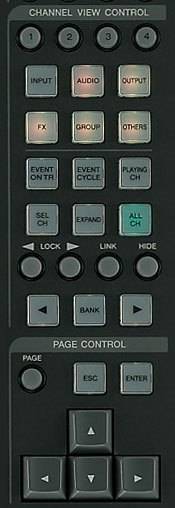

通道视图控制
[INPUT] 通道视图控制
[AUDIO] 显示/隐藏音频通道
[OUTPUT] 显示/隐藏输出通道
[FX] 显示/隐藏效果通道
[GROUP] 显示/隐藏通道组
[OTHERS] 显示/隐藏MIDI通道，乐器通道或其他通道
[EVENT ON TR] 只显示按下按键时，包含音频事件的通道
[EVENT CYCLE] 只显示按下按键时，带有循环的音频事件通道
[PLAYING CH] 显示按下按键时正播放的通道
[SEL CH] 只显示选定通道
[EXPAND] 只显示发送至选定通道的通道组、效果通道和输出通道

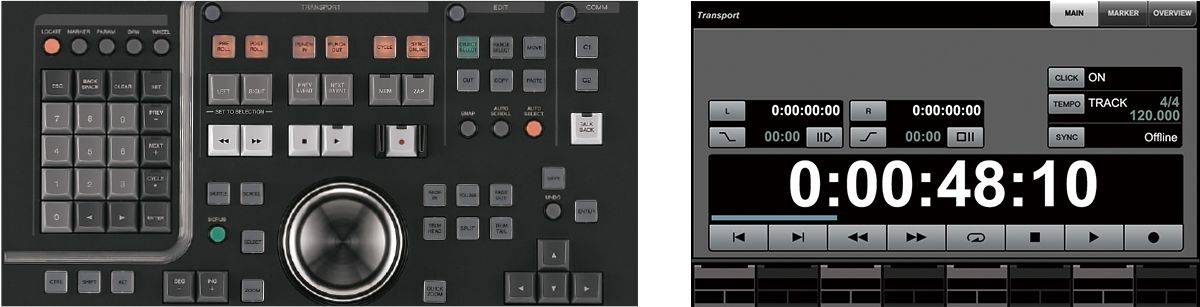

全功能的走带和编辑区
Nuendo/Cubase所带来的优势之一是它们具备快速、灵活的编辑能力。在Nuage Master单元极其周到的设计下，Nuendo/Cubase的这一优势愈发强大。位于走带和编辑功能区中的高分辨率转轮（Jog Wheel）能够为您带来精密的操控感受，从而为这一功能区带来更为顺滑轻松的回放、录音和编辑功能的操作。

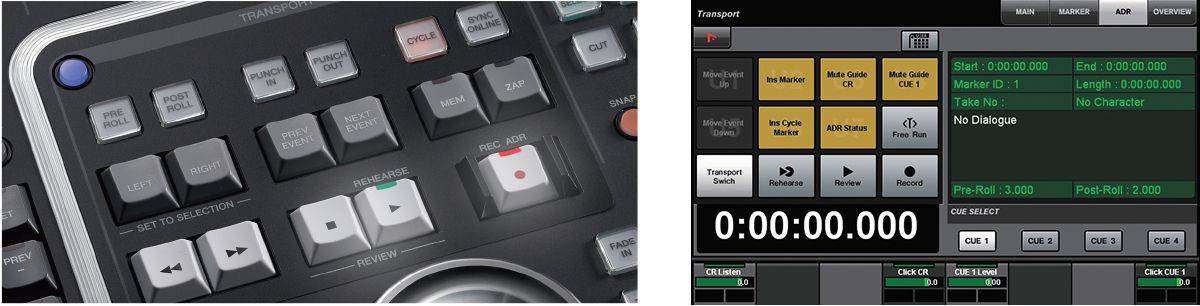

内置强大的ADR工具包
TNuage系统中包含了许多音频制作所必须的特性，为配音和拟音所提供的功能可以说是行内顶级。当用户在Nuendo软件中运行ADR工具时，ADR状态指示将会显示视频窗口中表演者的排练/录音/回顾状态，在FreeRun模式下可以对多个场景进行模拟录音，ADR Take列表则能为其提供轻松管理。上述及其他特性能将为严苛的后期制作环境提供巨大的便利。
* ADR模式仅在用户使用Nuendo时可用。
* 用户自定义负载表将在面板中显示。

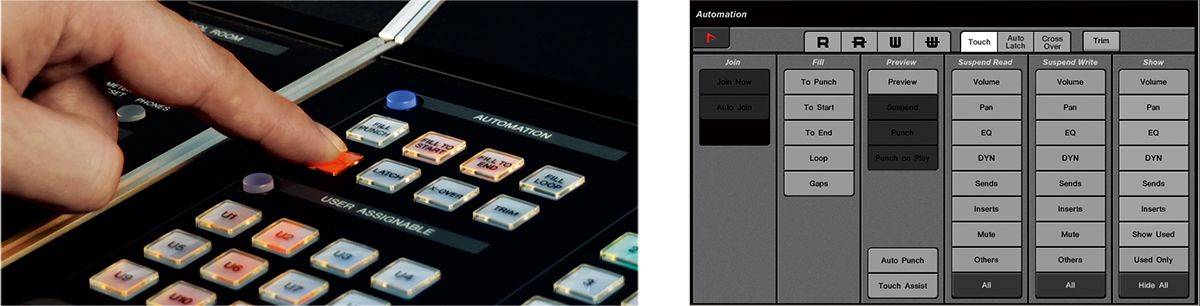

优化的自动化控制
Nuage系统中的自动控制条与Nuendo/Cubase中的完全一致，用户可以通过Nuage Master单元的多功能显示屏，对所有自动控制设定进行分组管理。用户还能在Nuage控制面板上选择自动控制穿出模式（触摸，自动锁，交叉）和后期穿出行为（填充穿出，填充开始，填充结束）。当然，用户能够在每条通道条上找到自动控制的读取和写入按钮，为系统整体的自动控制增添了便捷性和灵活性。

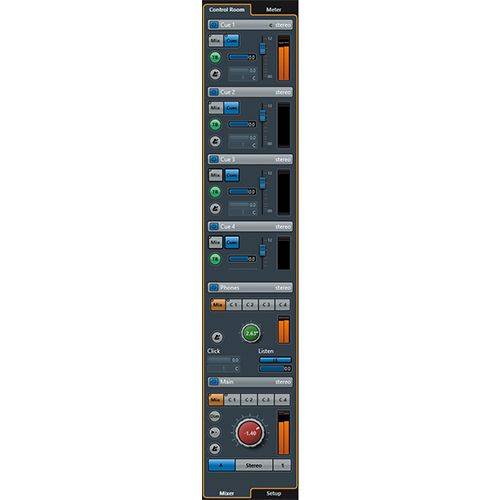

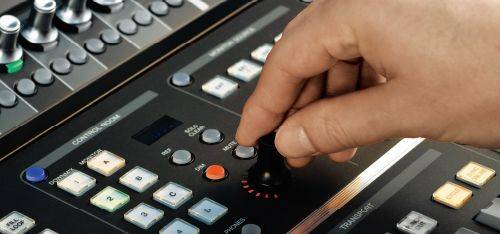

“控制室”支持大型工作室风格的监听和交流
Nuendo/Cubase软件的控制室特性还原了大型调音台的监听设备。Nuage Master的控制面板忠实地再现了控制室特性，用户无需添加额外的设备即可享受到全功能的监听和交流环境。
控制室
- 4种带有不同扬声器配置的监听环境。
- 混音、外部输入和CUE 1-4监听源选择。
- 为混音源提供8条输入/输出母线录入和转换。
- 为外部输入提供6个外部源进行选择切换。
- 包含对讲通道和耳机输出。
- 能够对Nuendo/Cubase的dB和SPL层显示进行切换。

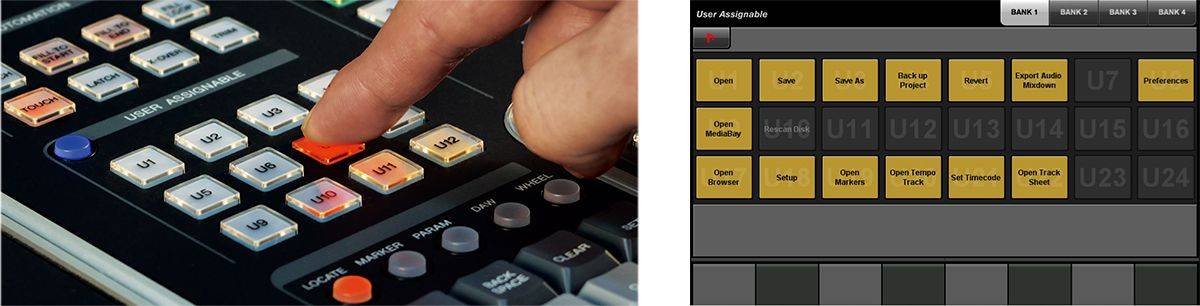

用户自定义功能区
每个录音师都以自己的方式处理编辑过程，每个制作工程都面临不同的挑战。Nuage Master单元具备“用户可分配功能区”，操作人员可以自定义控制键，从而直接访问手头任务所需的功能和参数。例如，如果导入音频文件的功能需要反复执行，可以将它指定为一键式操作以提高效率。12个用户自定义硬件按钮和96个软软件（24×4库）更能为用户带来充足的选择。

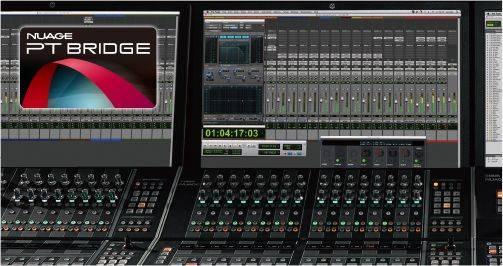

完整应对Pro Tools控制
虽然Nuage系统的设计主要是为应对Steinberg的Nuendo或Cubase这两款DAW软件，但通过“NUAGE PT Bridge”驱动，用户即可对Avid Pro Tools进行高效控制*。除了基本的DAW软件控制之外，用户还能对插件进行操控，并且能够将快捷键自定义至Nuage的用户自定义按钮中。用户能够将Pro Tools设置为Nuage系统的主要DAW软件，或是将Nuendo设为主要DAW软件，而将Pro Tools保持可用状态，以随时开启或编辑早先的Pro Tools session文件，或是为带有Pro Tools session文件的工程师们提供帮助。
* 截至2015年4月，Mac OS版本的兼容性能够支持Pro Tools 9-12以及Pro Tools HD 9-12。
* Nuendo或Cubase必须被设定为DAW A。Nuage系统最多能够支持2个Pro Tools同时接入。
* 更多通过Nuage对Pro Tools进行控制的参数信息可以参考Nuage用户手册。
Dolby Atmos混音的理想环境
Nuage全面支持Steinberg Nuendo中的VST MultiPanner 3D环绕插件。VST MultiPanner界面在Nuage Master的触摸屏上得到忠实再现，为Dolby Atmos环绕声制作提供了理想的环境，用户使用Nuage就能制作当下飞速成长的沉浸式环绕声格式。
通过VST MultiPanner，用户可以在单个画面中实现 9.1通道混音，并且可以对多达118个音频对象进行混音。即便在工程文件的制作过程中操作者也可进行bed模式和object模式的切换，无需对声像进行重置。前视图画面和后视图画面使用户可以在三维空间实现声音阶段的音频画面位置的可视化。平移轨迹预设的全面选项为顺滑、高效的声音设计提供了帮助。Nuage可让您获得3D音频的前沿体验。

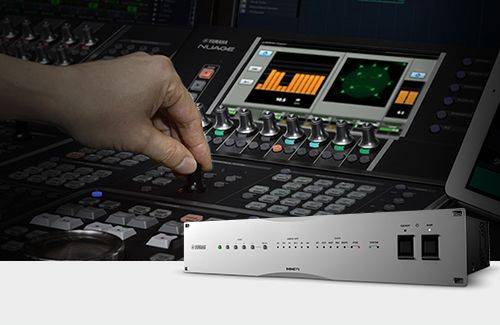

增强的监听控制
Nuage支持对Yamaha MMP1 Studio Monitor Management System进行远程控制，用户可通过Nuage Master或Nuage Fader单元上的物理控制直接控制音源选择、音量、缩混和减光开关、对讲和其他功能。即使在没有计算机或DAW联机时也可进入这些功能，监听部分的操作与调音台一样直接、即时。

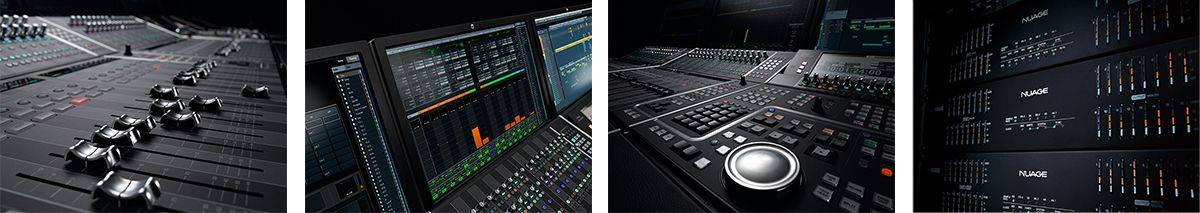

精致的外观设计
Nuage系统的开发团队认为，一台优秀的调音台为用户带来的不仅仅是特性和功能。它必须具备精密的视觉吸引力，作为工作室的中心，它必须能够为工作环境提升格调。尤其当客户在工作室时或是创作者需要长时间在工作室内进行创作时，这样的“气氛”就显得特别重要。Nuage系统优雅的设计能够将其高端的操控能力传递给用户，同时也拓展了它的视觉空间。多个国际产品设计大奖更是证明了它的成功。

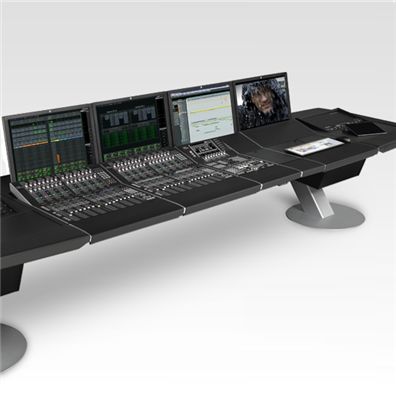

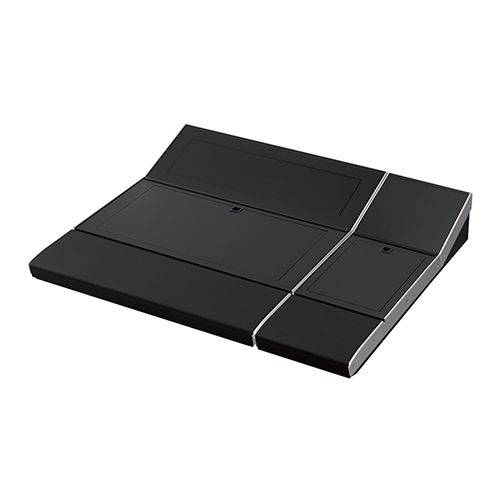

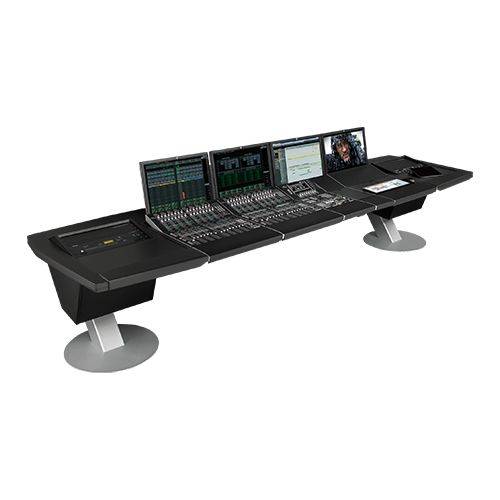

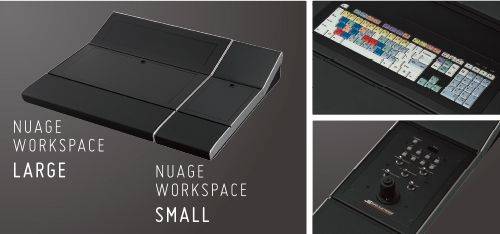

实现流线型高效工作环境的NUAGE WORKSPACE
Nuage Workspace单元的尺寸和设计，可以完美匹配Nuage Fader和Nuage Master单元，通过它可以将键盘、环绕声声像控制器、19英寸机架安装设备和其它自定义配件添加到Nuage系统，同时保持整体工作流和视觉的统一。有两种Nuage Workspace单元可供选择:大尺寸型号的单元与Nuage Fader单元大小相同，小尺寸型号可以拼接到Nuage Master单元以匹配标准24"显示器的宽度。Nuage Fader单元上的掌托和大尺寸Nuage Workspace单元包含一个间隔区，用户可以将电脑的键盘放置于此。
* 照片为自定义安装的实例。
轻松进入每个功能 - 符合人体工学的精炼布局为您的工作流程助力 -

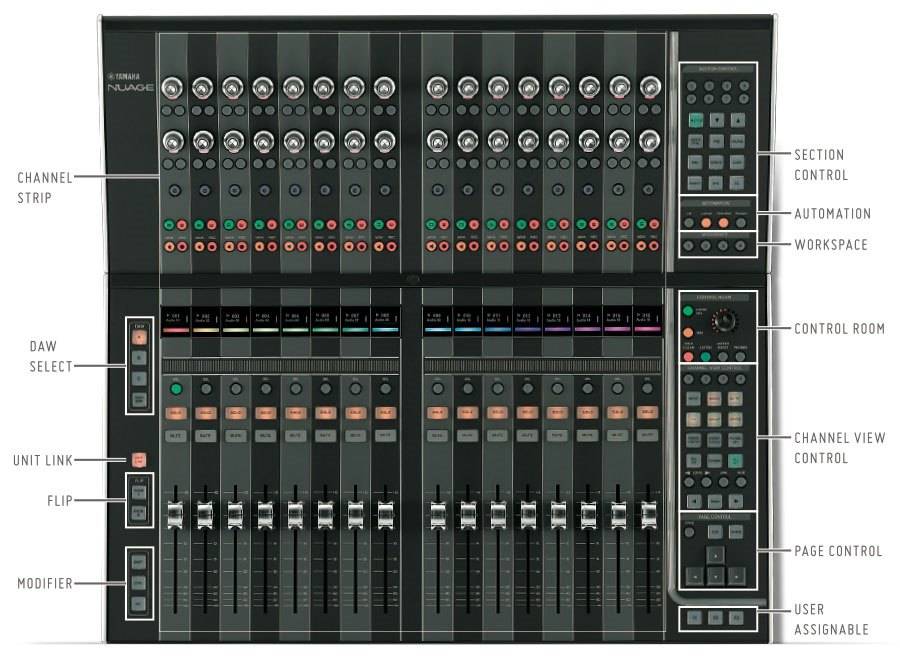

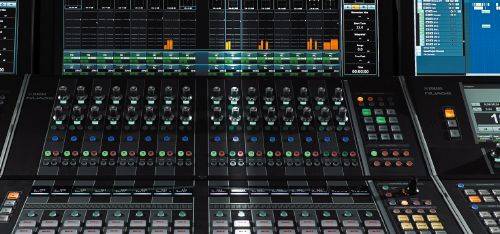

[NUAGE FADER]
[AUTOMATION] : 进入自动控制功能。
[CHANNEL STRIP] : 每条通道条都具有一个100mm的触敏马达推子，2个多功能旋钮和通道名称/图标/颜色显示。
[CHANNEL VIEW CONTROL] : 选择由面板推子控制的通道目录。
[CONTROL ROOM] : 支持对Nuendo/Cubase控制室的监听和交流控制特性进行操作。
[DAW SELECT] : 在3款已连接的DAW软件中进行选择。
[FLIP] : 通过推子，对自定义旋钮中的参数进行控制。
[PAGE CONTROL] : 控件显示器光标的移动和屏幕切换。
[SECTION CONTROL] : 对多功能旋钮控制的参数进行选择。
[UNIT LINK] : 对3个单元进行连接或分离操作。
[USER ASSIGNABLE] : 支持无限制的快捷键分配。
[WORKSPACE] : 调出预先编入的DAW软件窗口布局。

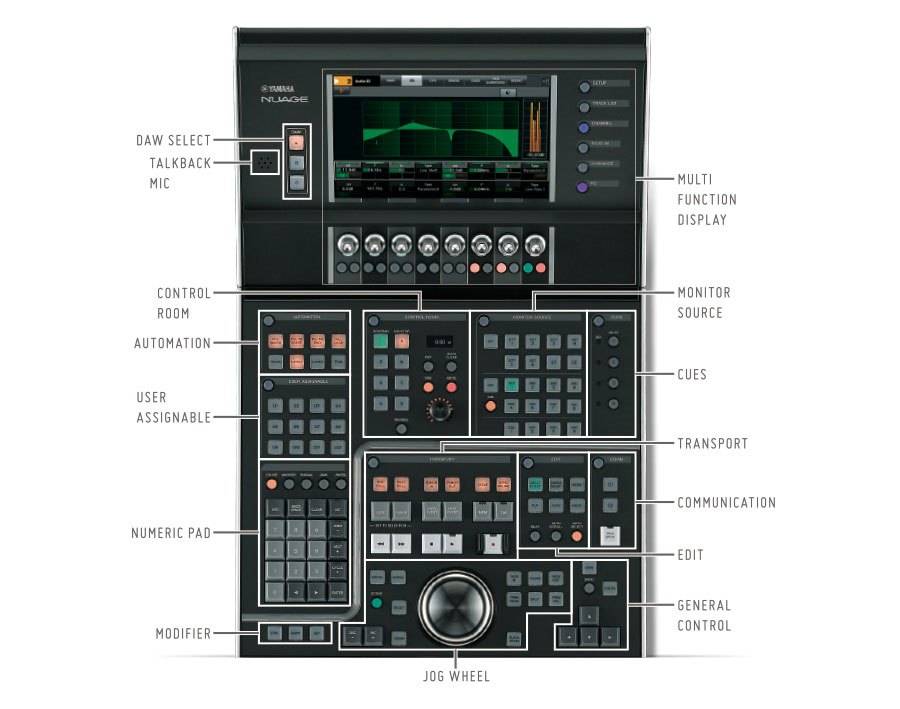

[NUAGE MASTER]
[AUTOMATION] : 调出预先编入的DAW软件窗口布局。
[COMMUNICATION] : 控制室对讲功能的分配和控制。
[CONTROL ROOM] : 连接至Nuendo/Cubase的控制室功能，能够在监听扬声器、缩混等功能之间进行切换。
[CUES] : 对控制室的CUES 1-4进行开启或关闭。
[DAW SELECT] : 在3款已连接的DAW软件中进行选择。
[EDIT] : 支持目标/区域选择，复制/黏贴等编辑。
[GENERAL CONTROL] : 保存工程文件、光标移动等其他功能。
[JOG WHEEL] : 通过6种模式、7个功能对一系列参数进行控制。
[MONITOR SOURCE] : 转换控制室源（8×外部输入，8×混音，4×监听）。
[MULTI FUNCTION DISPLAY] : 为所有主要参数和控制提供触屏和旋钮访问。
[NUMERIC PAD] : 提供6种模式，支持数字光标和标记位置输入等。
[TRANSPORT] : 走带控制、穿入/穿出以及呼出工程文件窗口。
[USER ASSIGNABLE] : 支持12个用户自定义按钮的快捷键分配。
一款突破性的音频后期制作解决方案 专为音频和音视频工程设计
>
Nuendo是一款专业音频后期制作软件，凭借其出众的编辑速度、高效的操作所带来的便利性、出色的高品质音质和持久的稳定性，深受众多音频设计师、录音师和编辑们的喜爱。Nuendo同样能够为音视频项目提供一套完整的特性功能。Nuendo为用户提供了选择范围广泛的环绕声混音工具，如专为人声录音而设计的ADR工具，精炼的响度计算管理，音频中间件支持等众多创新型的功能，它们能为用户的制作提供显著的优势，从而为电影、电视节目和游戏等可视媒体提供所有类型的音频后期制作助力。通过将Nuendo中高级的功能嵌入进Nuage系统的控制界面显示屏、按键和旋钮中，用户可以实现更多具有创造性的控制和便捷性，提升制作水准，使最严苛的客户或制作人也为之鼓掌。
开启艺术家创造力的钥匙 只为独具灵感的音乐创新
30年来，Cubase一直是艺术家和制作人进行编曲、录音、混音和编辑前沿创作的首选软件。虚拟乐器和效果器对经过验证的音质进行了补充，它们能进一步激发艺术家们的想象力。通过与业界享有盛誉的创作者进行合作，一系列编曲支持工具、强大的音频/MIDI编辑能力等更多特性也不断被加入或进行精炼。最终打造成了一款能够轻松涵盖各种风格的精致音乐创作工具。Nuage使用户能够更轻松的享受到更多Cubase所具备的广泛能力，为用户提供了一个最直观、强大、高效的创作环境。
绝对忠诚
真正的声音创造只有在忠实的、未经修饰的音源再现中才能开始。首先我们必须对声音进行精确的捕捉，接着才能在工作室开始声音的艺术创作。雅马哈这一重要的制作理念在Nuage音频接口中得以继承。JetPLL™技术能够实现极低的抖动，精确的DA转换器带有32-bit处理能力，通过业界专业人士之耳进行彻底的听音测试和精调，进而对严谨的部件选择进行补充。我们不遗余力地确保Nuage I/O接口能够为任何类型的声音传递出色的音质。

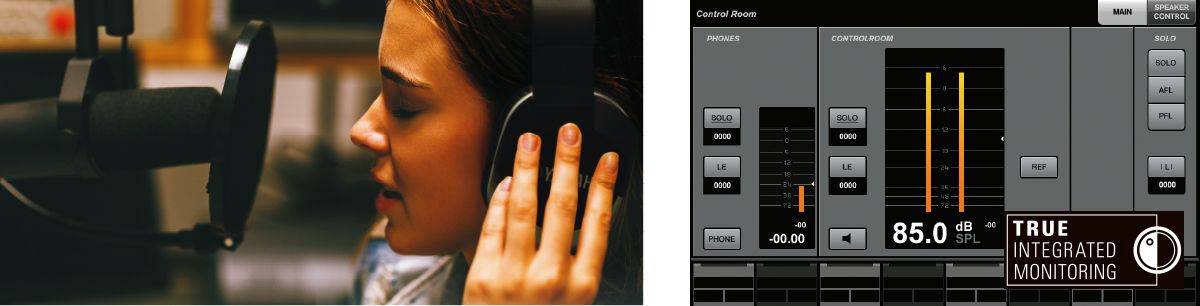

为艺术家提供理想的监听环境
对于在工作中需要收到音响系统中监听反馈的旁白或是艺术家来说，监听延迟可谓大问题。Nuage I/O机架包含了“True Integrated Monitoring™”（真实整体监听）特性*，它借助了内部DSP技术来进行监听信号的传送，而不是将通过DAW软件的信号进行回送。该技术为工作室监听耳机回馈大大降低了延迟，为艺术家们发挥出最棒的表现提供了所需的声学环境。
* Nuage I/O True Integrated Monitoring需要与Nuendo Control Room功能同时使用。

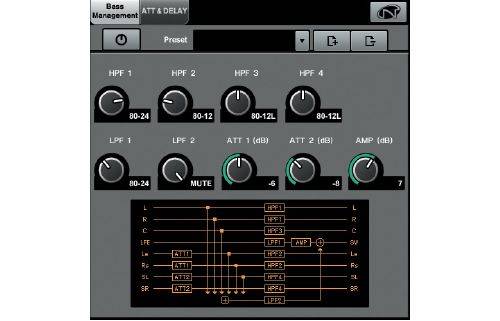

优化的环绕声监听
处于Nuage系统核心的Nuendo音频制作软件是一款著名的高级环绕声混音工具，为了使Nuendo的性能最大化，Nuage I/O能够为7.1声道环绕声提供监听。内置基于DSP的低音管理、延迟和层调整功能等能被用于为任何工作室进行环绕声监听的优化。
三种带有级联能力的配置
Nuage I/O单元能够进行三种I/O配置：16模拟，16 AES/EBU数字，或8模拟+8数字。您可以将其结合起来为实际应用中的I/O通道提供恰当的补充。多达8个Nuage I/O单元能够通过级联进行连接，在大型配置系统中您最多可以拥有128条通道。
* 级联线缆的长度不应超过10米。

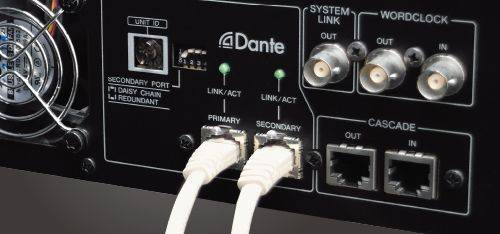

简单的线缆连接带来超低的冗余
Dante，这款由Audinate公司开发的音频网络协议在近年来日渐受到追捧，它已被全球200多家公司所采用。Nuage I/O接口中的Dante音频网络技术支持在快速便捷设定完成的系统中，通过标准以太网线缆进行高音质、低延迟的音频传输。即便临时发生了问题，第二个端口也能支持冗余音频网络连接从而保证网络的稳定运行。
支持Dante意味着更大的可扩展性
Dante所带来的优势远远不止低延迟的多通道音频传输这么简单。能够与一系列Dante设备进行兼容意味着它能为任何系统带来广泛的配置和扩展选项。 举例来说，用户能够通过Nuage Master或Nuage Fader控制面板，对带有Dante网络的R系列音频接口（Rio3224-D/Rio1608-D/Ri8-D/Ro8-D）中的前置话放进行远程控制。用户还能将音频分享至处于同一Dante网络下的CL或QL系列调音台。当通过远程对增益进行调整时，R系列机架中的增益补偿功能可以确保其他设备的输入层不受影响。RMio64-D Dante/MADI转换器能够提供更多的连接可能性，支持基于MADI的系统与其进行无缝连接。
* 请注意，Nuage不支持R系列固件V4.50或更高版本。

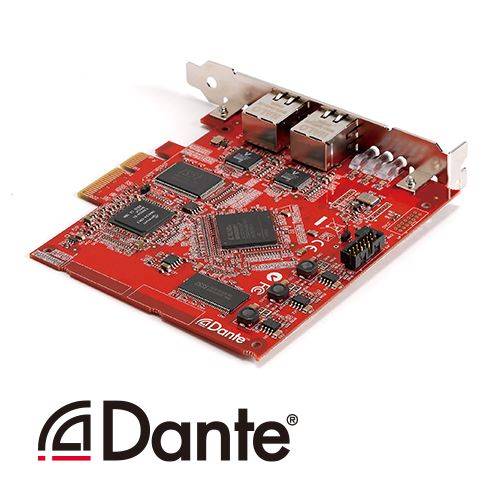

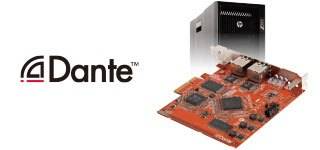

Dante Accelerator提升DAW音频I/O性能
作为Nuage系统的重要组成部分，Dante Accelerator是一块革新的PCI Express(简称PCI-E)音频介面卡（Windows系统和Mac系统），它能够以低延迟、高稳定性对多通道的音频进行传送。当您需要在一台Nuage I/O机架和装有DAW软件的计算机之间进行音频传送时，Dante Accelerator能够以96kHz同步精准应对128个输入/输出通道。它还能为冗余连接提供第二个接口，从而时刻确保系统的最大可靠性。
* 最新版本的Mac Pro型号（2013年以后版本）不包含内置PCIe卡槽，但是它能与Magma公司和Sonnet Technologies公司的雷电（Thunderbolt）扩展底盘兼容，为Dante Accelerator卡提供PCIe扩展。

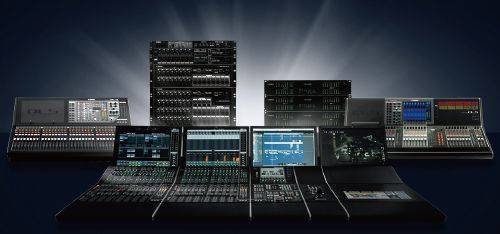

NUAGE系统组件

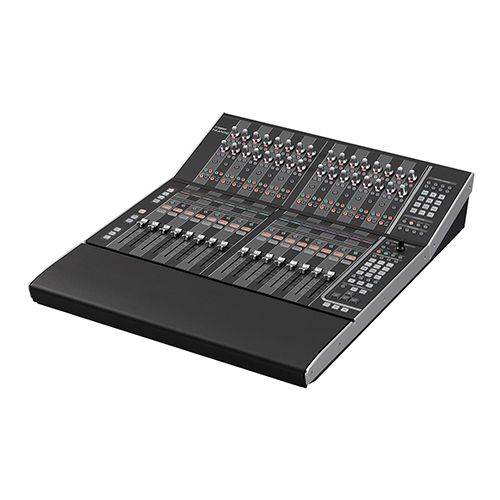

NUAGE FADER
与Nuendo/Cubase混合功能无缝集成的设计和工艺。

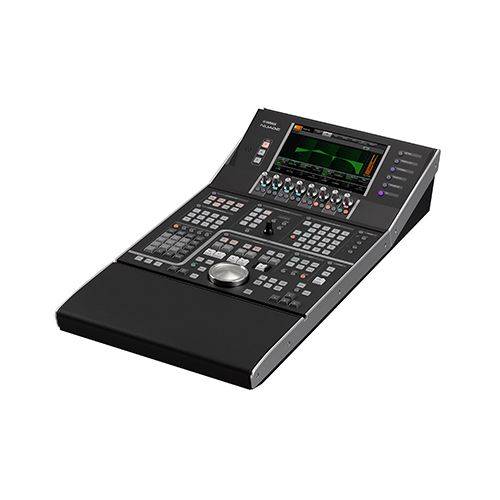

NUAGE MASTER
强大的后期制作编辑功能，全方位选择符合人体工程学的控制和触摸屏显示。

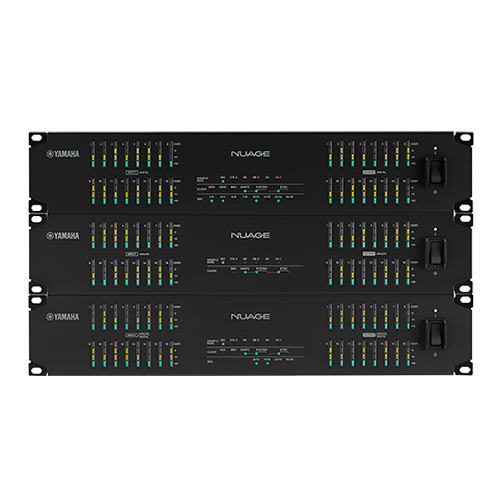

NUAGE I/O (16D/16A/8A8D)
3个高性能音频输入/输出单元，传递卓越的声音精度和音质。
NUAGE WORKSPACE（大/小）
有两种Nuage Workspace单元可供选择:大尺寸型号的单元与Nuage Fader单元大小相同，小尺寸型号可以拼接到Nuage Master单元以匹配标准24"显示器的宽度。
DANTE ACCELERATOR
有两种Nuage Workspace单元可供选择:大尺寸型号的单元与Nuage Fader单元大小相同，小尺寸型号可以拼接到Nuage Master单元以匹配标准24"显示器的宽度。
Nuendo
Nuendo是Nuage系统的核心，它提供了其他后期制作软件所没有的功能选择。
Cubase Pro
Steinberg著名的音乐制作软件，可将你的Mac或PC变成一个完整的虚拟工作室。

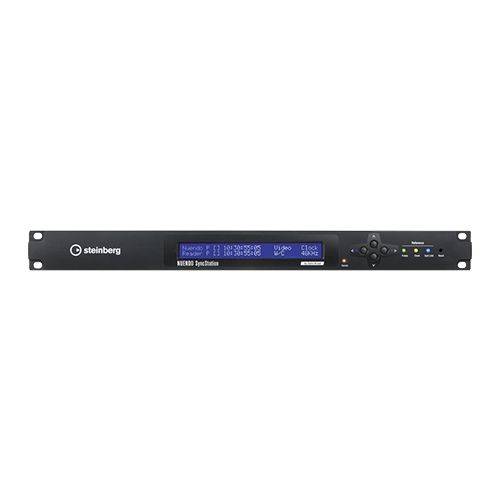

NUENDO SYNCSTATION
Nuendo SyncStation是一种硬件同步器，有助于音频和视频设备之间的采样精确时间码同步。

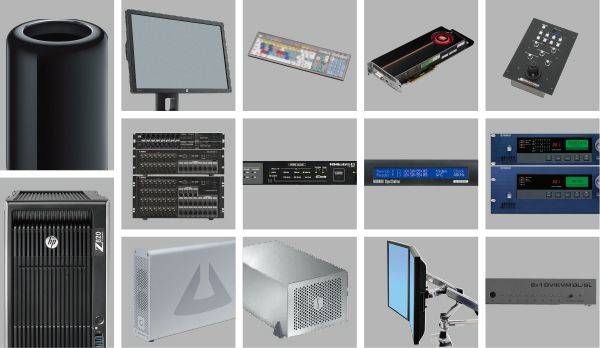

其他硬件
Nuage系统可以根据用户自身需要使用多种周边硬件和附件， 创建理想的工作环境。以下设备选择方案经雅马哈测试并推荐结合Nuage系统使用。

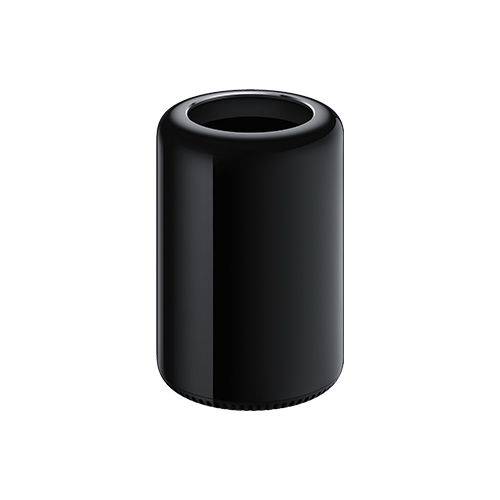

计算机（Mac）
Apple Mac Pro
最新版本的Mac系统具备英特尔处理系X5 CPU
* 需要雷电（Thunderbolt）扩展底盘为Dante加速器提供链接。
计算机（Windows）

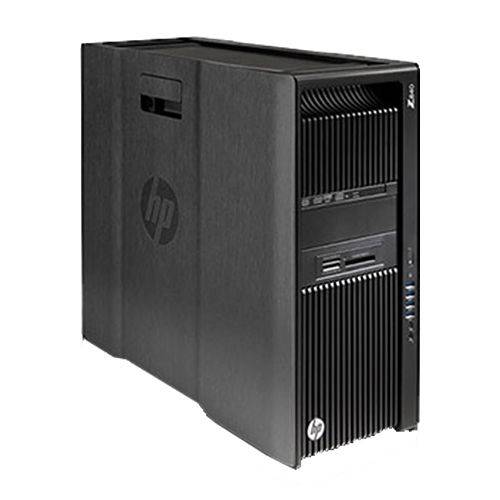

HP Z840 Workstation
小型塔式工作站，配有最新Intel架构部件，可以快速稳定地运行。

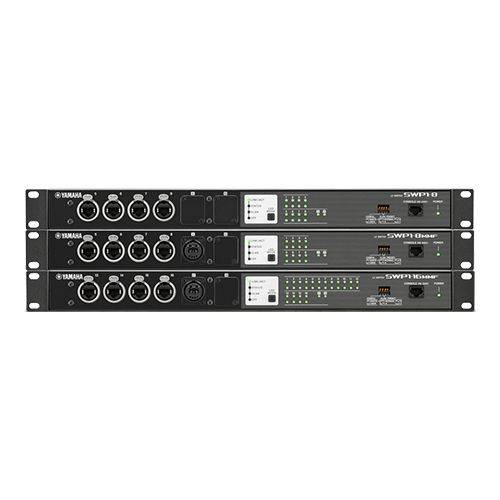

网络交换机
Yamaha SWP1
SWP1系列网络交换机可通过翻转DIP交换机调用Dante优化的设置和VLAN预设。

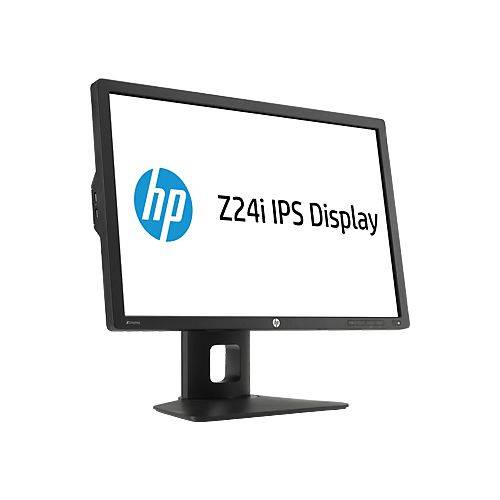

监控显示器
HP Z24i
24" 专业监视显示器，具备高质量AH-IPS控制面板。
键盘

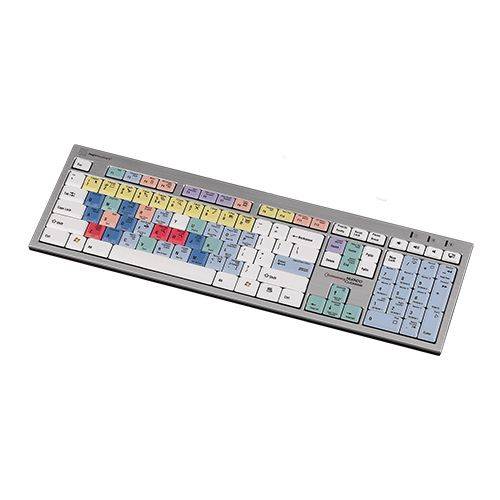

Logic 键盘
Nuendo/Cubase操作的理想键盘，带有大量可分配快捷键
显卡(Windows)

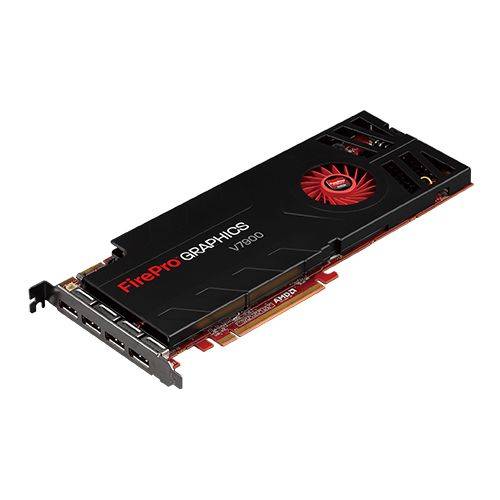

AMD FirePro V7900
单插槽显卡，具备惊人的多屏连接能力。

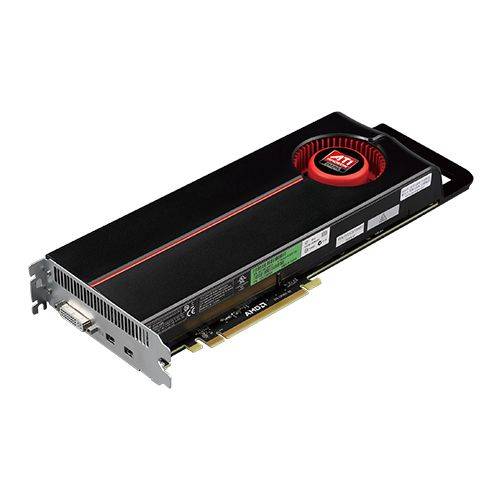

显卡(Mac)
ATI Radeon HD 5870 Mac版
1 GB GDDR5显存的高性能显卡，Mac计算机专用。
音频接口

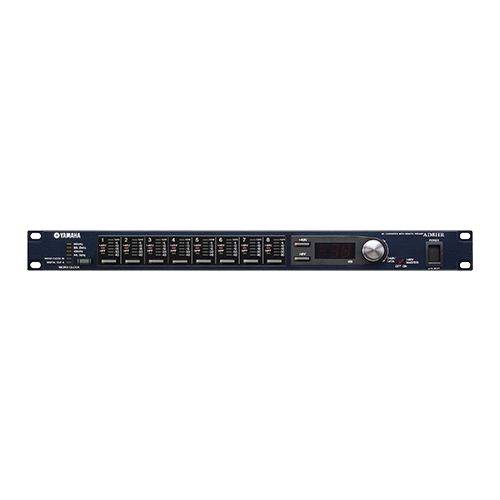

Yamaha AD8HR
8通道话筒前置放大器/AD转换器，可从Nuage远程控制。
音频接口

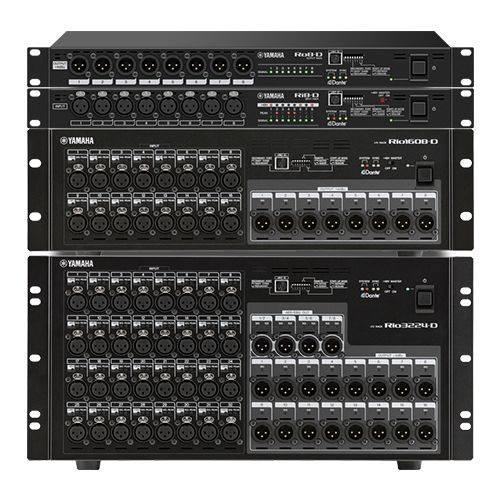

雅马哈R系列（AD/DA）
具备Dante网络的麦克风前置话放/AD转换器，能够通过Nuage的4款型号进行远程控制：8-进, 8-出, 16-进/8-出, 32-进/24-出
音频接口

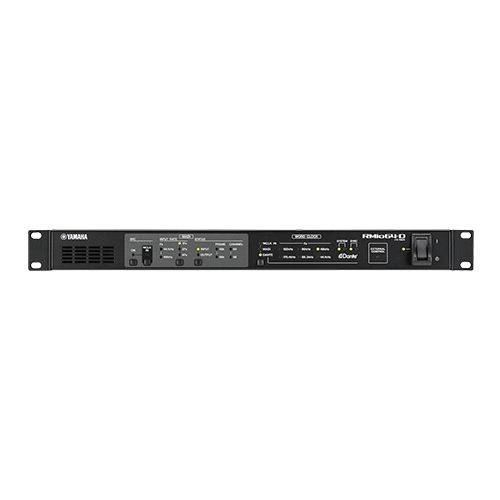

雅马哈R系列（MADI）
RMio64-D Dante/MADI转换器I/O机架来了。它能够为众多广播和现场扩声应用提供非凡的灵活性和稳定性。
监听处理器

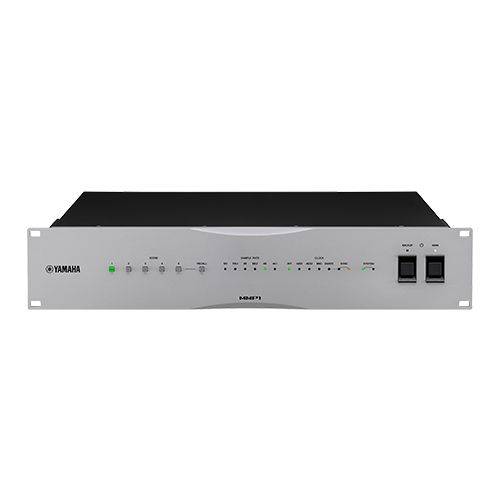

Yamaha MMP1
MMP1 录音室监听管理系统为基于DAW的制作环境带来所有基本的音频处理功能。

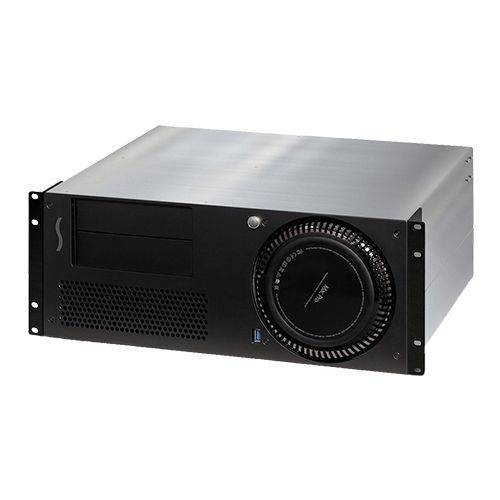

雷电扩展系统/4U机架安装外壳
Sonnet xMac Pro Server
这款Thunderbolt扩展单元能够提供Dante加速器和Mac Pro计算机间的音频转换，并可以整洁地对Mac Pro进行机架安装（2013年以后的型号）
更多信息
Sonnet Echo Express SE II
通过雷电（Thunderbolt），PCIe扩展底盘能将Dante加速卡连接至2013年后的Mac Pro计算机型中。
* 同样支持Echo Express III-D。

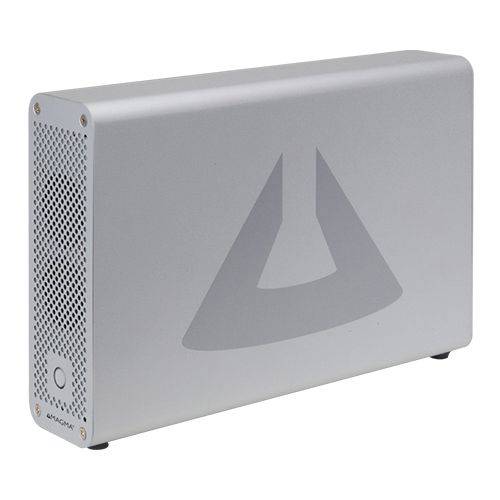

雷电扩展底盘
Magma ExpressBox 1T
通过雷电（Thunderbolt），PCIe扩展底盘能将Dante加速卡连接至2013年后的Mac Pro计算机型中。
* 同样支持Magma ExpressBox 3T。

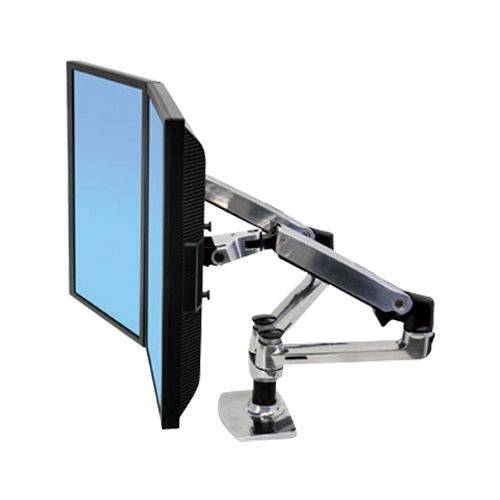

显示屏托架
Ergotron LX Dual Side-by-Side Arm
适用于多屏系统安装的显示屏支架，灵活稳固。

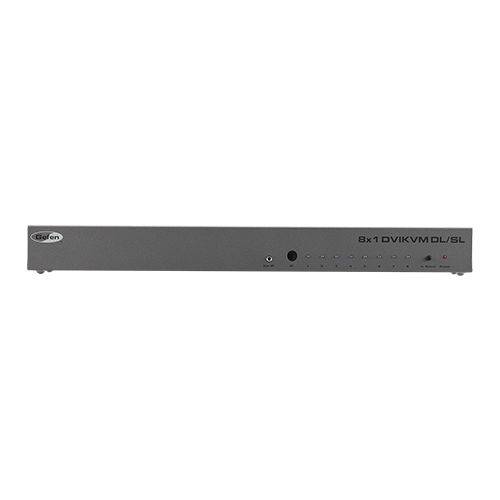

KVM交换机
Gefen 8x1DVI KVM DLSL
可从单个键盘和鼠标操作多个DAW。

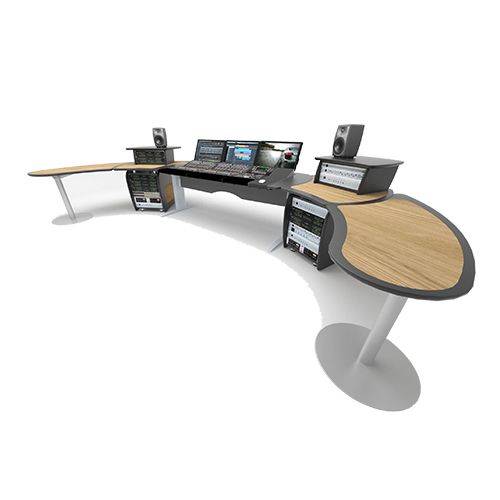

定制工作台
Argosy
优雅的工作室家具，专门为Nuage系统定制。
定制工作台
AKA Design的ProWave System
ProWave Desk专为Nuage设计的产品有机架和桌式工作台。

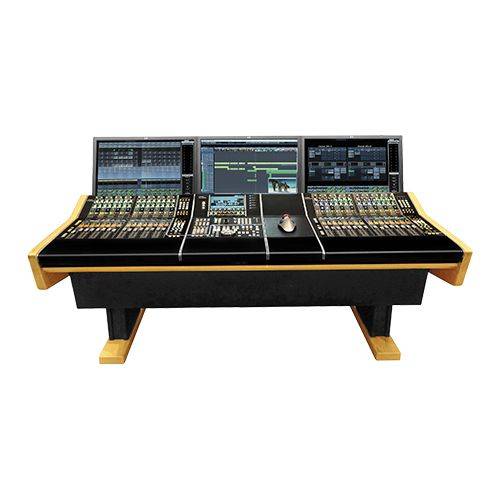

定制工作台
Sound Construction & Supply Yamaha Nuage 1 Desk
可放置2个Nuage Fader，1个Nuage MAster和1个 Nuage Small Workspace。手工工艺，在美国田纳西中Nashville完工。
* 雅马哈公司不销售以上介绍的第三方产品或提供服务支持。请参考各品牌资料获取更多信息。
支持任何规模或用途的工作室
声音设计室
- 音频编辑和录音创作是这套小型系统的首要目的（不含最终混音），因此单个Nuage Master单元即可满足需求。
- Nuendo的控制室特性能够被用作监听控制，由于不需要进行旁白和配音的录音，因此这套系统中也不需要用于对讲和交流的设备。
- 系统中使用了一套5.1声道的音频，只有在左前方和右前方的扬声器被用于立体声项目。
- 有需要时，Nuage I/O机架内置的低音功能能够发挥相应作用。
小型工作室
- 这套由1个Nuage Master单元和1个Nuage Fader单元组成的小型后期制作系统，主要用于室内制作。
- Nuendo的控制室特性能够被用于监听控制，并且能在旁白录音时用作交流之用。- 监听混音可以在Nuendo软件中进行，控制室则被用于对讲混音。
- 在这套7.1声道的设置中，只有左前方和右前方的扬声器被用作立体声项目。
- 有需要时，Nuage I/O机架内置的低音功能能够发挥相应作用。
中型工作室
- 这套由1个Nuage Master单元和2个Nuage Fader单元组成的中型后期制作系统，主要用于室内制作。
- Nuendo被设定为DAW A，Pro Tools被设定为DAW B，用户可以根据需要对DAW软件进行切换。
- Nuendo的控制室特性能够被用于监听控制，并且能在旁白录音时用作交流之用。- 监听混音可以在Nuendo软件中进行，控制室则被用于对讲混音。
- 系统中使用了一台MMP1录音室监听管理系统，因此即便当Nuendo没有运行时用户也可以使用监听系统或进行交流。
- 系统中包含三套监听系统：7.1声道大型专业系统，立体声近场监听，以及提供环绕声预试听的紧凑扬声器。
剧场
- 通过Dante音频网络，形成了一套集扩声、现场直播和制作于一体的系统。
- 通过Dante音频网络,来自于舞台端的音频传送至了现场扩声及监听调音台和Nuage系统中，并转换成MADI音频传送至现场转播车。
- Rio3224-D音频接口具备增益补偿功能，当来自于CL调音台或Nuage系统的模拟增益被远程调整时，补偿功能可以对输出增益进行数字化的调整，避免其他设备中的输入电平受到影响。
- 当增益补偿处于激活状态时，Nuage系统的输入电平会通过Nuendo/Cubase进行调整。

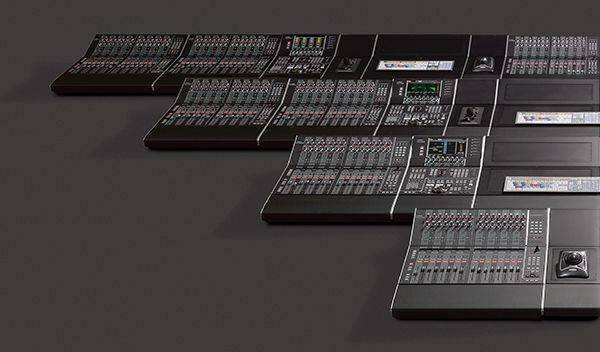

迎合广泛需求的配置
大小、设备、操作的项目和控制方式都使得每一间工作室与众不同。为您的工作室选择最适合的Nuage配置。
小型配置 1x Nuage Fader
小型配置 1x Nuage Master
小型配置 1x Nuage Fader & 1x Nuage Master
中型配置 2x Nuage Fader & 1x Nuage Master
大型配置 3x Nuage Fader & 1x Nuage Master
NUAGE FADER (Ncs500-FD)
一般规格
| 推子 | 100mm |
|---|---|
| 推子采样率（+12至 -∞ dB) | 1024档 |
| 供电 | 40W |
| 功耗 | 美国/加拿大：120V 60Hz，日本：100V 50/60Hz，中国：110-240V 50/60Hz，韩国：220V 60Hz，其他：110-240 50/60Hz |
| 操作温度范围 | 0℃ ～ 40℃ |
| 存储温度范围 | -20℃ ～ 60℃ |
| 外观尺寸（宽 × 深 × 高） | 581 x 720 x 156mm (22-7/8" x 28-3/8" x 6-1/8") |
| 外观尺寸（宽 × 深 × 高） | 17.8kg (39.2lb) |
| 包含附件 | 电源线，支架（2），使用说明书 |
* 所有电平控制器都在标称位置。信号发生器的输出阻抗为：150ohms
控制I/O特性
| 端口 | 格式 | 控制台接口 |
|---|---|---|
| 网络 | IEEE802.3 (10Base-T/100Base-TX) | RJ-45 |
| REMOTE | RS-232C | D-SUB插口9P(外插口) |
NUAGE MASTER (Ncs500-CT)
一般规格
| 供电 | 30W |
|---|---|
| 功耗 | 美国/加拿大：120V 60Hz，日本：100V 50/60Hz，中国：110-240V 50/60Hz，韩国：220V 60Hz，其他：110-240 50/60Hz |
| 操作温度范围 | 0℃ ～ 40℃ |
| 存储温度范围 | -20℃ ～ 60℃ |
| 外观尺寸（宽 × 深 × 高） | 354 x 720 x 161mm (13-7/8" x 28-3/8" x 6-3/8") |
| 净重 | 10.0kg (22.0lb) |
| 包含附件 | 转轮，电源线，支架（2），使用说明书 |
电气特性
所有电平控制器都在标称位置。信号发生器的输出阻抗：150ohms.0dBu = 0.775Vrms
| 输入 | 输入 | RL | 条件 | ||
|---|---|---|---|---|---|
| 频率响应 | TO PHONES | Phones A 或 B | 8Ω |
耳机电平最大， 输入电平+4dBu（typ）， 20Hz-20kHz， 根据标称输出电平 @1kHz |
+0.5, -3dB |
| 总谐波失真 *1 | TO PHONES | Phones A 或 B | 8Ω | +4dB@20Hz-20kHz,耳机电平最大 | 0.04% |
| 嗡音&噪声*2 | TO PHONES | Phone A 或 B | 8Ω | 残留输出噪音，耳机电平控制最小 | -100dBu |
| 串扰@1kHz *3 | CH L | Phone out CH R | - | L/R, 相邻输入 | -80dB |
| CH R | Phone out CH L | - |
模拟输入特性
| 输入端口 | 实际负载阻抗 | 额定值下使用 | 增益 | 输入电平 | 控制台接口 | |
|---|---|---|---|---|---|---|
| 标称 | 失真前最大 | |||||
| TO PHONES | 20KΩ (BAL) | 150Ω 线路 | 0dB |
+4dBu (1.23 V) |
+30dBu (24.56 V) |
XLR3-31型接口 *4 |
模拟输出特性
| 输出端口 | 实际声源阻抗 | 额定值下使用 | 输出电平 | 输出电平 | |
|---|---|---|---|---|---|
| 标称 | 失真前最大 | ||||
| PHONES A | 100Ω | 8Ω Phones | 4mW | 25mW |
立体声耳机插口（TRS） （非平衡式）*5 |
| 40Ω 话筒 | 12mW | 75mW | |||
| PHONES B | 100Ω | 8Ω Phones | 4mW | 25mW |
立体声耳机迷你插口（TRS） （非平衡式）*5 |
| 40Ω 话筒 | 12mW | 75mW | |||
| 对讲输出 | 75Ω | 600Ω 线路 |
+4dBu (1.23 V) |
+24dBu (12.3 V) |
XLR-3-32型（平衡式） *4 |
控制I/O特性
| 端口 | 格式 | 控制台接口 |
|---|---|---|
| 网络 | IEEE802.3 (10Base-T/100Base-TX) | RJ-45 |
| REMOTE | RS-232C | D-SUB插口9P(外插口) |
附录
*1. 总谐波失真用80kHz LPF下测量。
*2. 嗡音和噪音用A-加权滤波器和30kHz LPF测量。
*3. 以-30dB/倍频程滤波器在22kHz处测量串扰。
*4. XLR-3-31和XLR-3-32型连接为平衡连接。（1=GND, 2=HOT, 3=COLD）
*5. 立体声PHONES型口为非平衡型。（尖=LEFT，环=RIGHT，套=GND）
NUAGE I/O (Nio500-D16/Nio500-A16/Nio500-A8D8)
一般规格
| 采样率 | 内部 | 44.1kHz/48kHz/88.2kHz/96kHz/176.4kHz/192kHz | ||
|---|---|---|---|---|
| 外部 |
44.1kHz +4.1667%/+0.1%/-0.1%/-4.0% |
±200ppm | ||
|
48kHz +4.1667%/+0.1%/-0.1%/-4.0% |
±200ppm | |||
|
88.2kHz +4.1667%/+0.1%/-0.1%/-4.0% |
±200ppm | |||
|
96kHz +4.1667%/+0.1%/-0.1%/-4.0% |
±200ppm | |||
|
176.4kHz +4.1667%/+0.1%/-0.1%/-4.0% |
±200ppm | |||
|
192kHz +4.1667%/+0.1%/-0.1%/-4.0% |
±200ppm | |||
| 频率响应 | ±0.5dB, 20Hz-20kHz, 参考额定输出电平 @1kHz, 输入&输出增益：0dB，输入电平+4dBu（typ） | |||
| THD+N *1 | 低于0.005%, 输入到输出, 增益：0dB | |||
| 动态范围 |
120dB typ.,ADC 120dB typ.,DAC |
|||
| 串扰@1kHz | -100dB，CH1-16，相邻输入 | |||
| 电源要求（W） |
NUAGE I/O 16D: 51W NUAGE I/O 16A: 51W NUAGE I/O 8A8D: 51W |
|||
|
电源要求 （电压和赫兹） |
美国/加拿大：120V 60Hz 日本: 100V 50/60Hz 中国: 110-240V 50/60Hz 韩国: 220V 60Hz 其他: 110-240V 50/60Hz |
|||
| 外观尺寸（宽 x 深 x 高） | 480 x 369 x 88 mm (18-7/8" x 14-1/2" x 3-1/2") | |||
| 净重 |
NUAGE I/O 16D: 6.4kg(14.1lb) NUAGE I/O 16A: 6.7kg(14.1lb) NUAGE I/O 8A8D: 6.7kg(14.8lb) |
|||
| 包含附件 | 电源线、亚铁盐核、橡胶垫（4）、使用说明书 | |||
*1 上述特性以A记权滤波器和/或30kHz LPF测量。
模拟输入特性
| 输入端口 |
实际负载 阻抗 |
额定值下 使用 |
增益 | 输入电平 | 控制台接口 | ||
|---|---|---|---|---|---|---|---|
| 标称 | 削波前最大值 | ||||||
| 模拟输入 | 20kΩ (BAL) | 150Ω 线路 | 0dB | +4dBu (1.23 V) | +24dBu (12.28V) | D-SUB接口 25P（内接口） | |
| +12dB | -10dBV (0.32 V) | +10dBV (3.16V) | |||||
| 10kΩ (UNBAL) | 600Ω 线路 | 0dB | +4dBu (1.23 V) | +24dBu (12.28V) | D-SUB接口 25P（内接口） | ||
| +12 dB | -10dBV (0.32 V | +10dBV (3.16V) | |||||
模拟输出特性
| 输出端口 | 实际声源阻抗 |
额定值下 使用 |
增益 SW | 输出电平 | 控制台接口 | |
|---|---|---|---|---|---|---|
| 标称 | 削波前最大值 | |||||
| 模拟输出 | 75Ω(BAL) | 10kΩ 线路 | 0dB | +4dBu (1.23 V) | +24dBu (12.28V) | D-SUB接口 25P（内接口） |
| -6dB | +18dBu (6.16 V) | |||||
数字I/O特性
| 端口 | 格式 | 数据长度 | 电平 | 控制台接口 | |
|---|---|---|---|---|---|
| AES/EBU | AES/EBU专业使用 | 24bit | RS422 | D-SUB Connector 25P (Female) | |
| Primary/Secondary | Dante | 24bit | 1000Base-T | RJ-45 x 2 | |
| 级联 | - | 32bit | LVDS *2 | RJ-45 x 2 | |
控制I/O特性
| 端口 | 电平 | 控制台接口 | |
|---|---|---|---|
| WORD CLOCK | IN | TTL/75Ω 终止 | BNC 接口 |
| OUT | TTL/75Ω | BNC 接口 | |
| System Link Out | 1.0±0.2Vp-p/75Ω *3 | BNC 接口 | |
*2. 高速CML
*3. AES-3id
DANTE加速卡（AIC128-D）
一般规格
| PCI Express 卡 | 兼容PCI Express x4 插槽 v1.0 及以上规格 |
|---|---|
| 音频通道 |
256通道（128 in/128 out @ 96 kHz 或不足） 128通道（64 in/64 out @ 176.4 kHz 或更多） |
| 支持采样率 | 44.1, 48, 88.2, 96, 176.4,和192kHz |
| 上拉/下拉 | +4.1667, +0.1, -0.1, 和 - 4.0 % |
| 采样位深 | 24 bit |
| Dante网络接口 | 千兆（1000Mbps；1Gbps）以太网RJ45口×2 |
