VXS系列

致VXS8/VXS8W/VXS5/VXS5W 商用安装音箱系统用户

请不要将VXS8/VXS8W/VXS5/VXS5W音箱系统放置暴露于大量舞台烟雾或油烟的环境中。

音质清晰持久的多用途音箱产品系列

雅马哈设计了全新的 VXC 和 VXS 音箱以满足不断增长的固定安装音响市场。该系列承袭了雅马哈音质的一贯精神,同时针对安全和易于安装方面着重进行设计。该系列由吸顶和表面安装两种型号可供选择,丰富的型号黑白双色兼备,当然您更可以自己涂装符合任何内部装修的表面颜色。




VXS系列

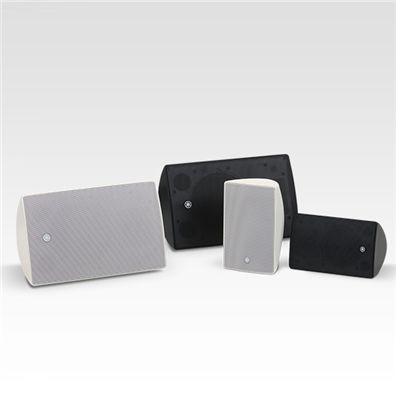

VXS系列包含2个全频型号以及2个超低音型号。您可以根据使用场合择优选择。对于需要更多低音的场合,您可以选择超低音型号来组合使用。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

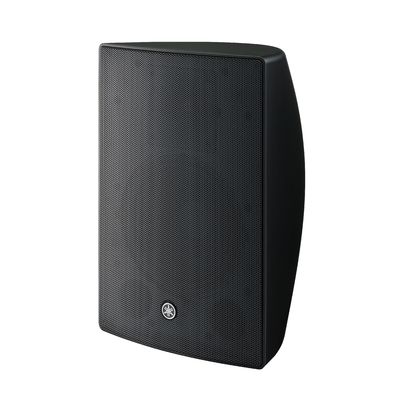

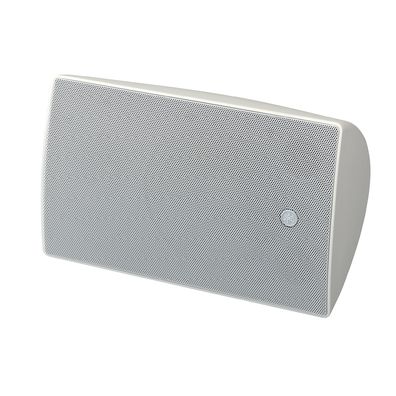

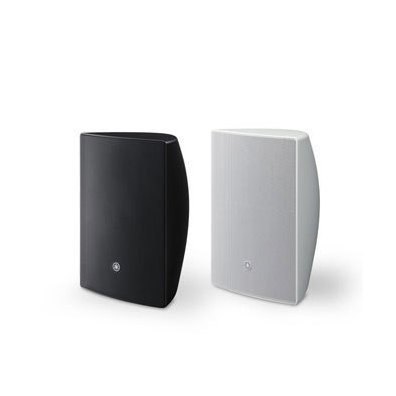

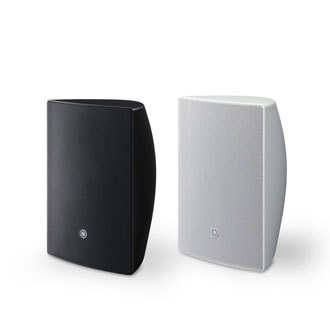

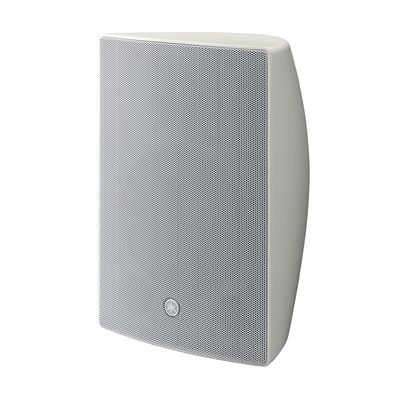

VXS8/ VXS8W 墙面安装扬声器

8" 低音单元,1" 半球形高音单元

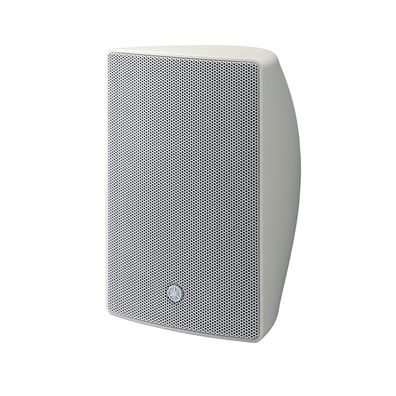

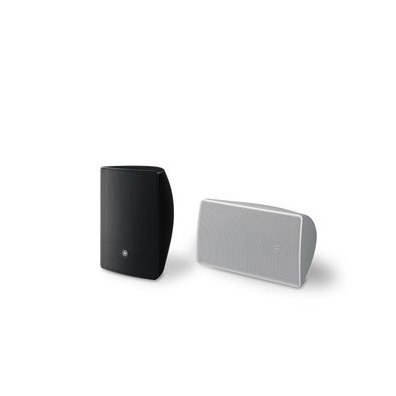

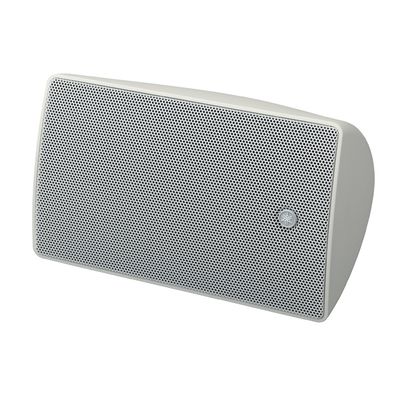

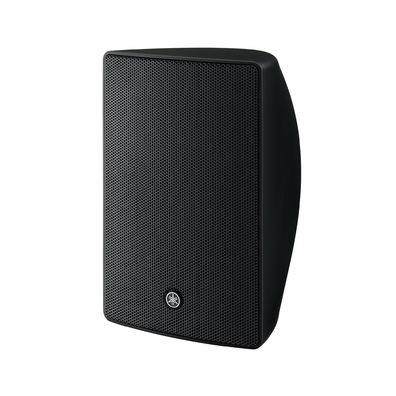

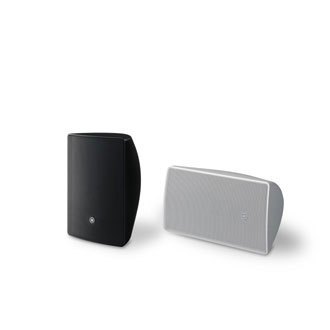

VXS5 / VXS5W 墙面安装扬声器

5.25" 低音单元,0.75" 半球形高音单元

具有高度适应性的表面安装音箱

VXS系列

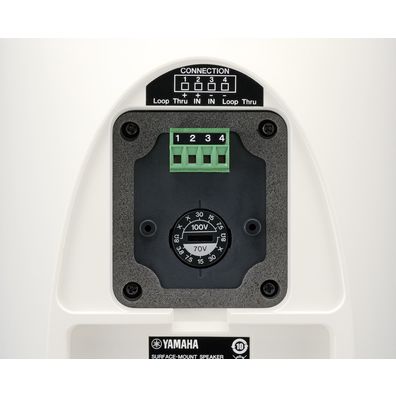

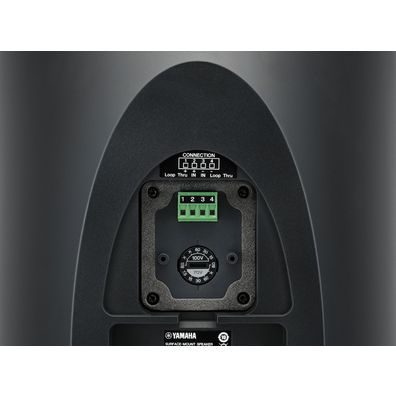

VXS 系列产品线包括 2 个全频型号和 2 个超低音型号,您可以为特定的用途选择适用的型号, 如有必要,在需要强劲低音的现场可以结合使用超低音音箱。VXS 系列全频型号音箱配备了内置的转换器,改变音箱后面板上的旋钮即可方便地以高阻或低阻运行。全频型号还提供了 IP35 分〜保护功能,保证了户外应用的无忧操作。

灵活的安装

VXS系列

VXS 音箱带有专用托架, 安装音箱时可做到安全无忧。音箱可以实现临时安装, 由于托架连接器上采用了转轴结构,安装调节变得更方便, 从而帮助您专注于安装角度的调节。进一步来说, 这种托架的基座使得VXS 音箱既能壁挂安装又能天花板吊装, 不用再使用另外的吊架。

追求好的固定安装音质

公共广播用途中,能够忠实还原优质音乐,同时能播放水晶般清晰的语音广播,此类音箱已成为不断增长的固定安装音响市场的需求,我们开发的 VXC 和 VXS 系列音箱正是为了满足这一要求。两个型号都具有全新定义的喇叭单元,大而有力的磁钢和电路大幅度提升了驱动力和制动力,而专用的高音单元振膜和单元纸盆由合成材料精细加工而成,这种材料有助于声音的佳还原。箱体的制作其符合多种商业环境的要求,材料优选具有适当张力强度的工程塑料,低音反射式设计能产生紧密强劲的低音。从排列单元和接线、焊接的材料,到吸音材料的佳布局,我们甚至对该系列设计中的微小细节,也同样付出了大量的精力。

音箱设计

VXS系列

音箱设计的各个方面都着力强调功能性,而结构上讲求审美和品位——在有效提高声音品质和音箱性能的同时,还能与装修风格相得益彰。这个概念明确地反映在两种音箱栅格网罩的设计上,即通过增大开孔提高了声音的清晰度。与此类似,吊装音箱箱体线条流畅,简洁而不失精细的设计让音箱安装时能更接近墙壁——而它的声像定位和朝向依旧能全部指向目标区域。甚至 VXC 的高音单元也采用了创新设计,通过喇叭单元不受约束的运动,提高了声音的清晰度。

可喷涂音箱,满足您的空间设计需要

VXS系列

VXS 系列的箱体、面罩以及挂架均可喷涂。通过搭配喷涂不同颜色的面罩,诸如浅色或者深色又或者其他符合您空间装饰风格的颜色,VXS 系列在为您的空间提供音质的同时,大大增强了您内部空间的设计感。

VXS8/ VXS8W VXS5 / VXS5W
音箱类型 2- 路低音反射式 2- 路低音反射式
频率范围 (-10dB) 51Hz - 20kHz 62Hz - 20kHz
覆盖角 H 100° 120°
V 100° 120°
部件 LF 8" Cone 5.25" Cone
HF 1" Soft dome 0.75" Soft dome
Crossover 2.8kHz 3kHz
电功率 噪声 90W 75W
PGM 180W 150W
标称阻抗
转换器标签 100V 60W (170Ω), 30W (330Ω), 15W (670Ω) 30W (330Ω), 15W (670Ω), 7.5W (1.3kΩ)
70V 60W (83Ω), 30W (170Ω), 15W (330Ω), 7.5W (670Ω) 30W (170Ω), 15W (330Ω), 7.5W (670Ω), 3.8W (1.3kΩ)
SPL 灵敏度 (1W; 1m on axis) 91dB SPL 89dB SPL
大 SPL (计算所得) 117dB SPL 114dB SPL
接口 1x Euroblock (4P) (Input: + / -, Loop Thru: + / -) 1x Euroblock (4P) (Input: + / -, Loop Thru: + / -)
形状 Rectangular Rectangular
材质 ABS ABS
颜色 VXS8:Black / VXS8W:White VXS5:Black / VXS5W:White
环境 IP35 IP35
外观尺寸 W 278mm (10.9") 176mm (6.9")
H 430mm (16.9") 280mm (11.0")
D 239mm (9.4") 163mm (6.4")
重量 8.2kg (18.1lbs) 3.6kg (7.9lbs)
附件 墙面 / 吸顶安装吊架,端口保护盖 墙面 / 吸顶安装吊架,端口保护盖
其他 Packaged in pairs Packaged in pairs
Certificate UL1480, NFPA70, CE, EAC, RoHS UL1480, NFPA70, CE, EAC, RoHS
EN54-24 compliance - -
