02R96VCM 已停产

"REV-X" 是雅马哈新一代混响和环境类效果所依托的先进算法，它衰减平滑，能提供的混响深度和维度。 REV-X充分利用了02R96 24-bit 96-kHz的处理能力，使混响和环境类效果具有了真实声环境下的温暖感和可信度。

1995年8月发布开始，02R迅速成为全世界工程师和音乐家心目中数字控制台的真实标准。 02R96与的DM2000旗舰型号控制台同期平行发开，它是运用先进的数字音频技术开发并改良而成的，之后迅速取代了02R。 其结果是，02R96在诸多方面完胜02R: 音频品质、处理能力和DAW整合功能。 02R 具备 21个马达推子，而02R96有 25个。 其它还包括录音控制键、用户自定义键和显著改进的总体操作性。 但由于与02R的发展进程相同，可以将它看做并无重大本质性改变的替代型号。

先进的DSP7 LSIs组件能以高的速度运行32-bit的内部处理能力(58-bit 累加器) 。 以96 kHz进行56通道混音时能够全面发挥效能。 所有模拟输入和输出 –包括16路话筒/线路输入 – 都采用24-bit 精度的A/D和D/A转换器，以达到110-dB 的动态范围。 前〜话放设计开发全过程中，所有优选电路结构和部件都经过号称业界好的"耳朵"反复试听检测，实现了A/D转换过程前的精确无音染的前置放大功能。

虽然延续了与02R同样紧凑的桌面型外观尺寸，但02R96借助多56路的同时输入，能发挥强大的混音能力。 全部56个输入通道都带有4段参数EQ、门限、压缩/限制以及多453毫秒的延迟，同时具备可变反馈功能。 重要的是，所有功能都能以96 kHz规格执行。 输出部分也以18总线的结果提供了大量的功能: 8 组总线、 8个辅助总线以及立体声总线，编组总线1到6可以充当环绕声总线，Bus to Stereo功能可用于扩声类用途的子级混音，还包括简便的5.1或3-1环绕声到立体声的缩混功能。 8个辅助混音总线可以当做环绕声效果发送，另外还有个"Unity" 功能，可以自动将辅助总线设置为标称(0 dB) 电平，使之能作为额外的编组总线使用。

全部56个输入通道以及8个编组总线、8个辅助总线、立体声总线，能发挥包括门限、压缩、动态处理、输入衰减、具Type I和Type II算法选择能力的4段参数EQ、通道插入、延迟、环绕声、相位等强大的混音功能。 控制台还为跳线、辅助发送、动态处理、立体声和环绕声声像、EQ等功能提供了专门的便捷访问控制器。 可以通过LCD 屏幕实现图形化的数据控制，所控制的数据可以保存到 "资料库" 以便将来需要时调出。 通过图形化的"digital patching"画面，所有的输入、输出、插入跳线点、直接输出、效果发送、返回都可以按需配置给系统 : 例如，您可以将一个输入信号跳线到多个通道，或将信号从一个总线分配到多个输出口。 与每个推子相关联的编码器可用来进行输入跳线和执行直接输出设置，您可以将您的跳线设置保存为资料库数据，以备将来需要时调出。

02R96的4个内建效果器即使在控制台以96 kHz规格运行时也能全面发挥作用和性能。 一些新的效果程序，如多段压缩、兼容5.1环绕声的混响、5.1 调制*算法等增强了控制台的处理能力，这些效果可以用于发送/返回循环终，或作为插入效果使用。 *每个环绕声处理器可以多占用4个板载效果处理器。

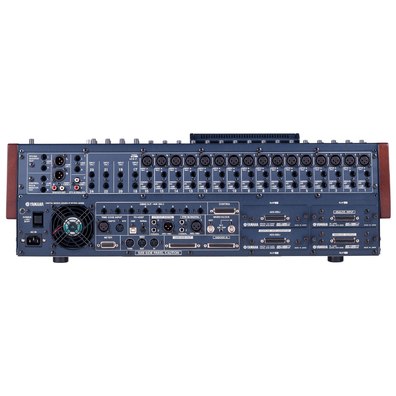

02R96的后面板以平衡 XLR/TRS形式提供了16个话筒/线路输入口，它们配置了性能的前〜话放，可以创造出色的音质。 这些输入通道还提供了带有旁通开关的insert I/O 插口以及独立的幻象供电开关。 一共有5组2-track 输入: 2组为模拟，3组为采用内建采样率转换器的数字口。 所有模拟输入和输出都采用24-bit、96-kHz 规格的转换器。 8个"omni" 型输出口可用于立体声或环绕声监听。 1个AES/EBU格式数字立体声输出和2个同轴数字立体声输出口，提供总共3组数字输出，供多种格式的连接。

4个Mini-YGDAI (雅马哈通用数字接口) 扩展卡插槽的每一个都支持多16个额外的AES/EBU、ADAT或TASCAM格式的数字I/O通道，还包括双倍速96 kHz (AES/EBU) 数字 I/O 卡、 96-kHz可兼容 AD/DA扩展卡以及大量模拟I/O扩展卡等其它接口卡。 02R96扩展槽也支持其它第三方Mini-YGDAI 兼容扩展卡。

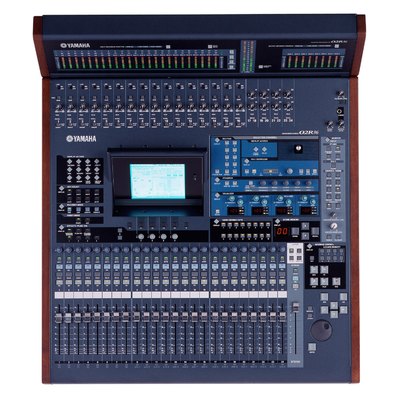

24个推子可用来分3层访问控制台的56个输入通道。 1到24, 25 到48和49 到 56 以及主通道。 算上立体声推子，共有25个质量的100毫米马达推子，都具备8-bit/256〜的精度。 另一个操作层也提供了总线、辅助和主推子，另 "遥控"层可以控制外接设备。 Fader Mode键可以用来将辅助发送电平分配到推子。 每个推子都关联了旋转编码器和开关，通过Encoder Mode 键可以切换到任意4个模式。 编码器可用来调整声像或执行辅助发送，也可以分配为任意其它2个功能。 您可以将输入跳线或直接输出分配等操作分配到编码器，在您的工作环境中实现高速高效的设置。

02R96具备自动混音能力，它能以1/4格的精度实现从参数到内部效果的全面自动化操作。 自动混音功能可以分配到用户自定义键，以便进行快速访问。 场景记忆功能可以单独指定各通道的淡入淡出时间、调出安全等设置，调出安全甚至可以被指定为一个功能。 02R96 附赠了需要运行在Studio Manager程序中的02R96 Editor软件，可以用来在您的计算机上管理场景和自动混音数据。

除了可以将相邻的通道 "水平配对"，02R96 还可以将不同操作层的通道进行 "垂直配对"，例如，您可以从一个单独的操作层控制多 24个立体声声源。 编组功能包括相似的推子和静音组以及复杂的EQ和动态处理编组。 当进行环绕声混音时，可以利用这种设置的优势。

02R96附赠了先进的02R96 Editor应用程序，可以运行在 Windows或 Mac计算机上。 02R96要通过TO HOST 接口 (USB或 RS232)连接到您的计算机，这样不但可以进行简单的参数浏览，更可以创建一个音乐制作环境 。 控制台的窗口、Selected Channel模块、环绕声编辑器、跳线编辑器、效果编辑器、时码读数窗口、 GEQ 编辑器和资料库窗口都可以通过计算机的大型显示屏进行访问，主混音功能也可以离线编辑。 02R96的存储管理功能能够将数据发送到计算机或从计算机载入回控制台，数据还可以在计算机中进行管理，甚至通过LAN或互联网与他人共享。

除了大量的独立功能，02R96还可以整合您计算机中的DAW (数字音频工作站)软件或数字录音机，形成的数字录音制作环境。 02R96还可以作为一个物理控制台对DAW的录音和混音功能区进行控制。 默认资料库包括对Digidesign Pro Tools® 、 Steinberg NUENDO® 工作站的控制兼容能力，通用DAW 模式还支持大量的其它DAW系统。 另外还提供了MIDI 制列表，提供了对MIDI兼容类型的DAW系统的支持。

环绕声像功能早出现在02R 和 03D上，但02R96在环绕声制作方面更胜一筹。 Bus to Stereo功能让5.1 或3-1 环绕声声源缩混为立体声提供了方便，还可以通过Dolby Surround 或DTS立体声编码器将3-1输出信号返回02R96的扩展槽输入口，以便对已编码和未编码的声音进行对比。 Selected Channel（选定通道）控制部分提供了声像摇杆，用以处理复杂的声像移动、规划特定的声像类型。 环绕声定位采用127 x 127 精度，发散控制为 0 ~ 100 〜。 兼容环绕声的效果为高 8-进/8-出配置，包括5.1混响、调制和动态*、 EQ，而动态编组是另一种被环绕声制作广泛应用的重要功能。 *每个环绕声处理器可以多占用4个板载效果处理器。

02R96的监听部分提供了静音独立总线（音箱）、所有监听输出的置中电平控制、逆向混音监听、已编码和未编码杜比环绕声或DTS立体声之间的对比等一系列控制手段。 可以执行5.1 到3-1、5.1 到立体声、 或3-1 到立体声监听的缩混，而不会影响发送到录音设备的信号。 音箱控制功能可以精细控制监听环境，以匹配您混音的节目素材及您的工作环境。 DM2000控制台的所有环绕声特性都能可以在02R96中运用，包括低音管理、用于音箱精确控制的衰减器、用于控制延迟的"虚拟音箱响应"等功能。

依据行业专业用户的反馈和要求，02R96 V2功能有大量的改进和增加，推出了改进的工作环境和更全面的管理能力。

02R96 V2 对全部5种Yamaha附加效果程序包 (各程序包都为另购)提供支持。 这些程序包所提供的先进的效果器和信号处理能力，能够以内建效果相同的方式通过控制台的内部效果处理器进行访问和控制。

Studio Manager经历了重大改进，现在宿主程序已经能够以其自己的架构支持多种编辑器 (诸如02R96 Editor) 。 这样衍生出很多优势，比如多台02R96的全面工程调出和更顺利的在线和离线编辑。 其它的改进还包括对附加效果支持、多窗口等，同时还通过快捷键、键盘操作、拖放、使用用户自定义键遥控打开关闭窗口等手段提高了总体操作性。 控制台的窗口现在已提供了快速连线/离线开关，这个功能可以显示或隐藏参数图、用户可分配层、长量程电平表等，双击 EQ部分还可以快速跳跃到Selected Channel 窗口和数字形式推子电平显示结果。 新增加的Master Fader（主推子）窗口和Meter（电平表）窗口可以更方便地监控电平，还有可同时显示48个通道的电平表以及增益消减电平表显示。 新的 Automix Library （自动混音资料库）窗口使执行自动混音功能更加地方便。 Selected Channel 窗口现在已可以显示门限类型和长量程通道电平表。 Patch Editor （跳线编辑器）窗口现已能缩放，目前已具备了PM1D类型的光标形状和操作，这使得列出和编辑端口名称成为可能。 在Library（资料库）窗口，您可以同时操作多个场景和资料库，将它们直接从硬盘调出，还可以用跳线资料库关联场景记忆。 而对02R96本身， Surround Editor（环绕声编辑器）窗口现已支持6.1通道。 您还可以用 Effect Editor （效果编辑器）窗口中的摇杆控制REV 5.1效果的ER/REV位置。

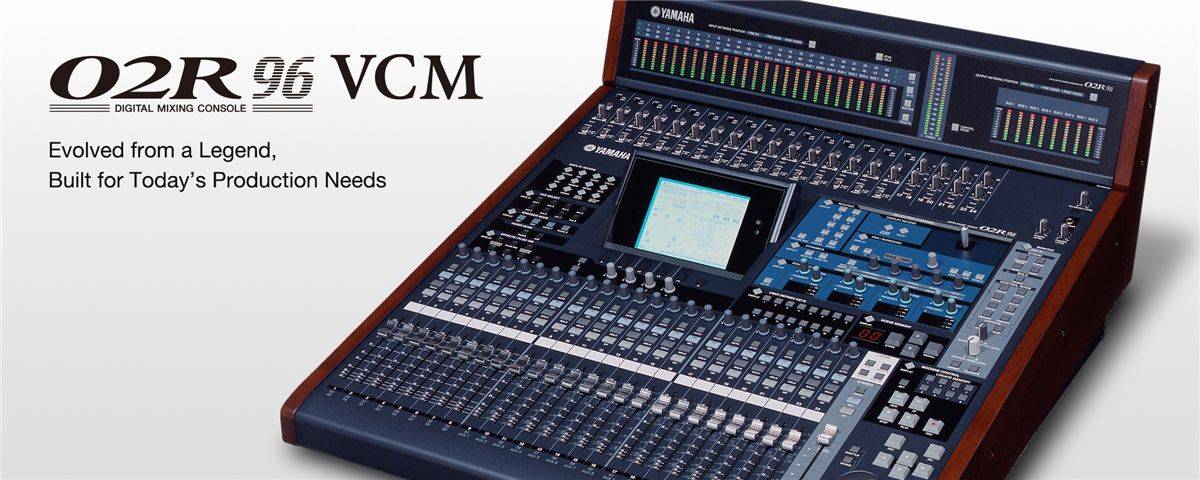

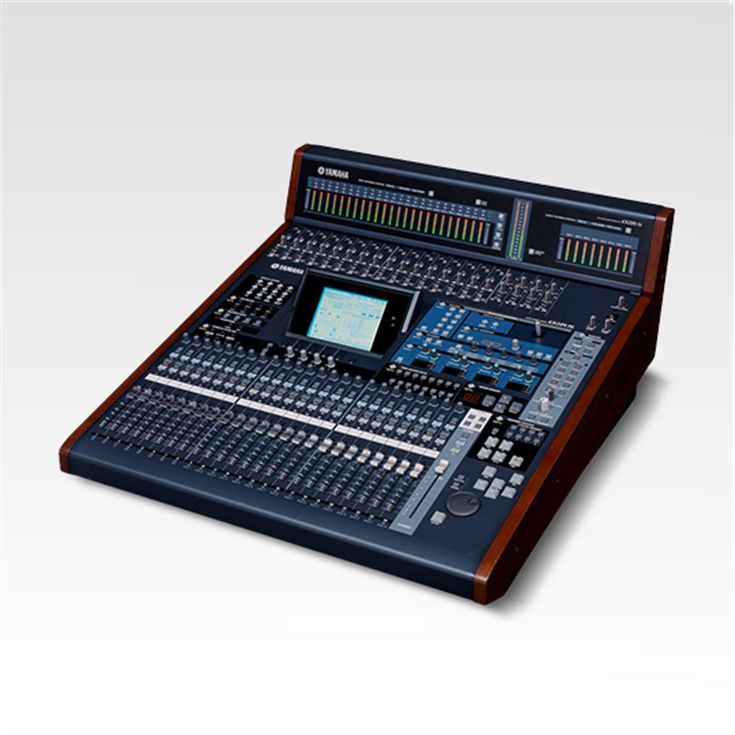

新的02R96VCM 其实是02R96 V2版本加上一套具备先进处理技术的巨大阵列，它具备全新的制作能力。 现在您已经可以欣赏到一系列经典的、来自70年代的压缩和EQ设备的效果了，它们有模仿几种传统的模拟开盘磁带机、一整套出色的REV-X混响效果、一套业界的环绕声后期制作包，甚至包括精选的vintage 风格的stomp box效果，用以为您的混音添加色彩。 一切尽在指间，无需再跳线到外接信号处理器。 使上述功能成为可能的，使声音品质超群的，是雅马哈一系列的技术。 世界上受欢迎的数字制作控制台，现在更加强大。

VCM技术是02R96VCM中一种对经典的压缩器、EQ、模拟磁带机和stompbox型等效果的模仿机制。 VCM (虚拟电路建模) 技术实际上是从电容到电阻，对模拟电路的特性进行仿真建模而形成的。 VCM 技术远远超越了对电子部件和老式设备的简单分析和模仿。 它捕捉到的声音的精妙之处是简单的数字仿真手段根本无法比拟的, 是广受追捧的经典器材的真实还原。

iSSP 技术是 02R96VCM非凡的环绕声后期效果得以产生的关键。 iSSP是"交互式空间音响处理功能"的缩写，也是Yamaha自主创新的空间音效系统。 它的设计经过了大量的调查研究和实验，这种技术为环绕声处理的应用提供了的真实感、可操作性和性。 它的声场定位而活跃，只需简单的操作即可实现真实的声源移动效果，能模仿几乎所有声音空间环境的变化。
