非接触式超声波穿透检查机 SST-304 / SST-304C

非接触式超声波穿透检查机
SST-304 / SST-304C
[Image]非接触式超声波穿透检查机 SST-304series

可检查各类工件内部的气泡、剥离、缺陷和压接不良

配备雅马哈生产的超声波放大器组件,实现空气中的非接触式检查。可明显检出X射线检查难以检出的气泡和剥离。拥有单机通用型和全自动输送机型。
[Image]内部气泡检查
  • 使用声波=sono的图像=graph,进行超声波穿透非接触式检查
  • SST-304C支持生产线自动化。根据客户规格进行设计和制作
  • 支持各类缺陷检查
  • 有些工件尺寸需要定制。(装置尺寸变更等。)

工件

对象工件

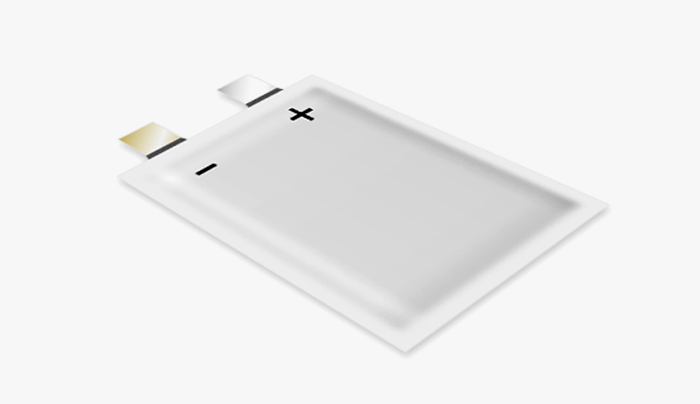

  • [Image]锂离子电池

    锂离子电池

  • [Image]CFRP和复合材

    CFRP和复合材

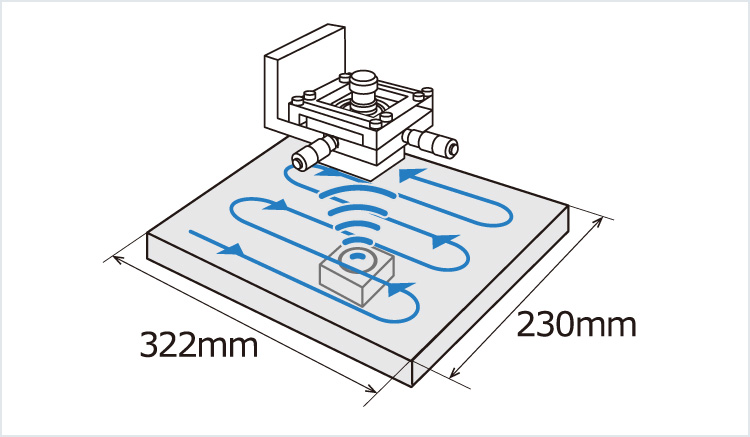

单机和通用型 SST-304

测定范围(W)322 x (D)230㎜
搬入/搬出手动
特点高通用性

全自动输送机型 SST-304C

测定范围(W)400 x (D)280㎜
搬入/搬出自动
特点支持生产线自动化

解决方案案例

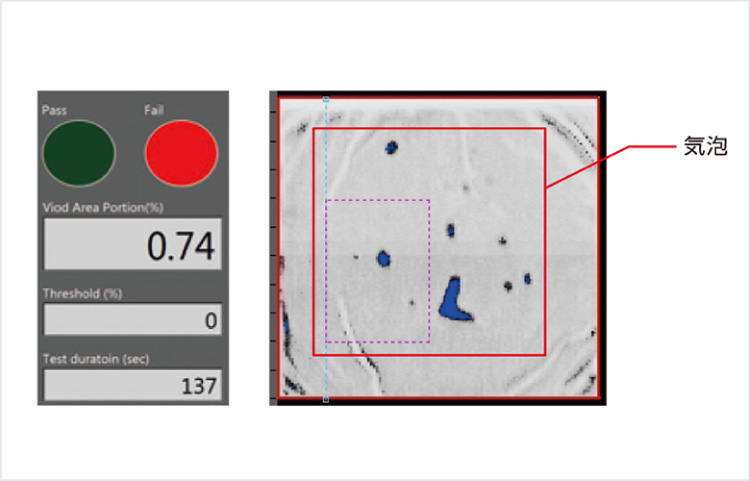

锂离子电池气泡检查

可进行吸嘴袋内部的残留气泡检查和浸渍检查。可按照限值进行定量检查。
[Image]锂离子电池气泡检查

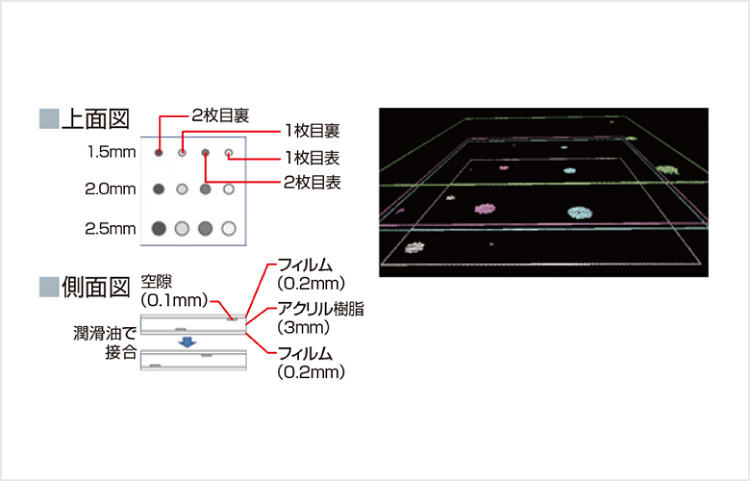

缺陷深度评价〈正在申请专利〉

采用任意层对焦校准手法获得断层图像,对进行缺陷深度分析。
[Image]缺陷深度评价〈正在申请专利〉

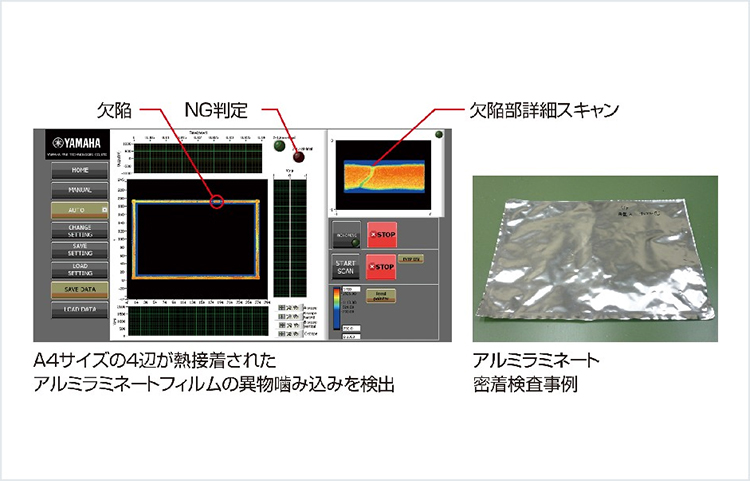

包装复合不良检查

通过高速外围扫描,检出信号下降。
[Image]包装复合不良检查

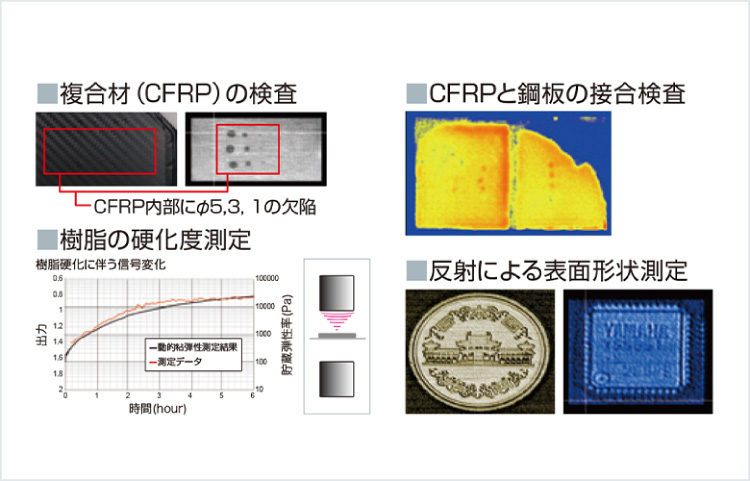

CFRP与复合材缺陷检查

[Image]CFRP与复合材缺陷检查

外形尺寸

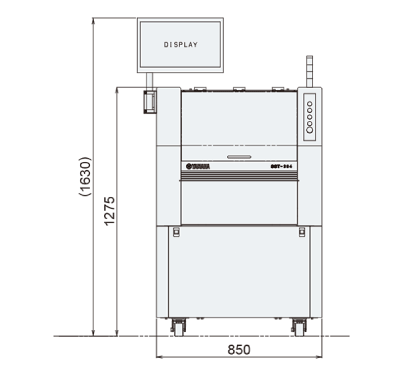

SST-304
[Image]外形尺寸 SST-304

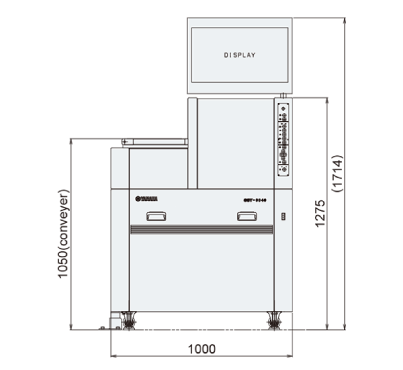

SST-304C
[Image]外形尺寸 SST-304C

规格

型号SST-304SST-304C
测定范围(W)322 x (D)230mm(W)400 x (D)280mm
驱动AC伺服马达 4轴AC伺服马达 4轴
(驱动为选配件)转速测定单元(伺服马达 1轴)
显示18.5寸宽屏液晶24寸液晶
数据保存HDDHDD
重量约450kg约600kg
电源单相 AC100V~220V、50/60Hz、1kVA单相 AC100V~220V、50Hz、1kVA
空气禁用禁用
使用温度5~40℃5~40℃
自动检查 通过外部IO端子与上位机通信
获取条形码,保存结果
通过机型登录可支持多品种
* 规格可能有变,恕不提前告知。
