门把手用去毛刺/研磨系统
门把手用去毛刺/研磨系统

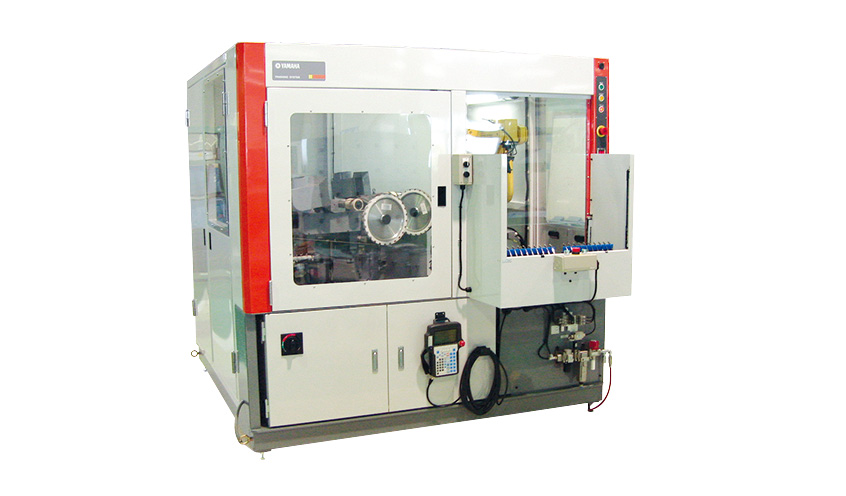

![[Image]门把手用去毛刺/研磨系统](./file/125/ws056s_main.jpg)
配备磨头,完成去毛刺到研磨的全过程

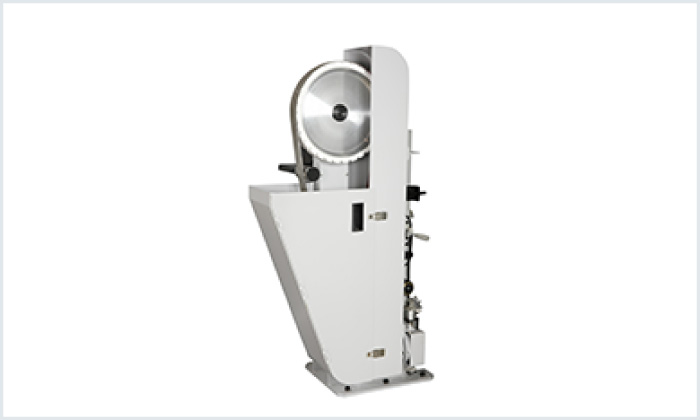

握持工件进行磨头加工。可在比工具握持更小的动作范围内进行加工,实现节省空间。- 转动砂带进行研磨。标配工件等波动吸收功能。
![](./file/135/ws056s_img01.jpg)

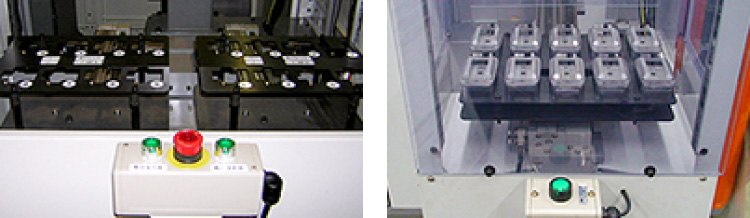

- 可在机身底座侧预装多个工件。减轻工件搬入搬出的麻烦。
![](./file/132/ws056s_img02.jpg)

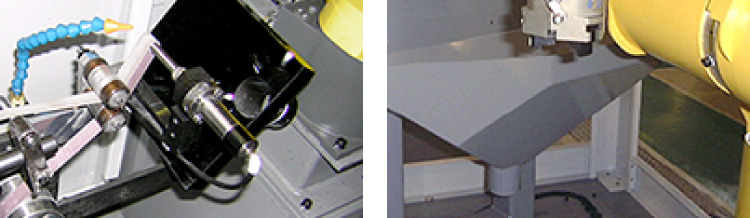

- 考虑到处理粉尘的需要,采用安全围栏。还可选配安装集尘机。可根据客户环境进行定制。
![](./file/133/ws056s_img03.jpg)

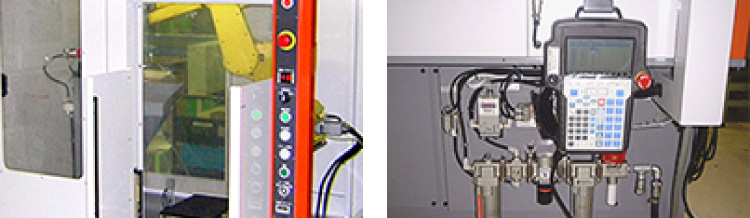

- 操作柜操作、空气机器动作确认、示教、工具更换等操作均可在装置前面进行。提高操作性和维护性。
![](./file/134/ws056s_img04.jpg)
工件
对象工件 曲轴 制动杆 门把手 |
|
---|
落地面积 | (W)2000 x (D)2000+α x (H)2000mm |
---|---|
操作方法 | 工件握持型 |

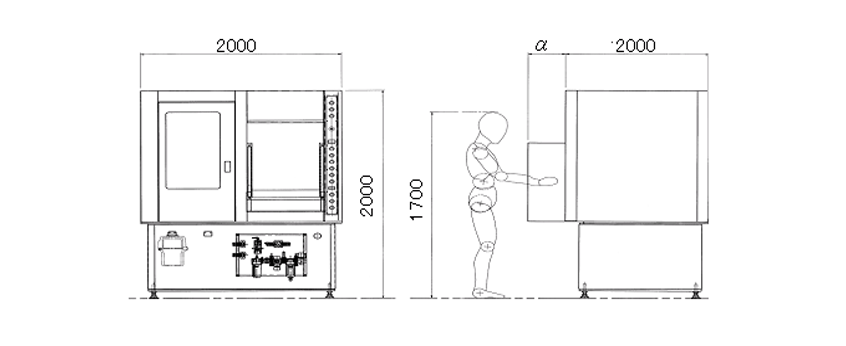

外形尺寸
![[Image]外形尺寸](./file/130/ws056s_size_img01.gif)
规格
型号 | WS056S 工件握持型 去毛刺和研磨装置 |
---|---|
设置面积 | (W)2000 x (D)2000+α x (H)2000(mm) |
重量 | 1500kg |
对象工件 | 小件金属零部件等去毛刺和研磨 工件大小在□200以内,重量在1kg以内 |
工件供给和取出 | 作业员通过一排空气阀(标准)手动进行夹具/托盘供给和取出操作 |
机型选型 | 1~99种 选号方式 |
机器人 | FANUC Robot LR Mate 200iD/7 |
电源 | AC200~220V+10%/-15%3相 50/60Hz |
电源容量 | 5KVA |
空气源 | 空气压力:0.4MPa 消耗量:100NL/min |
其他 | 可承接定制设计 |
