小型金属零部件用去毛刺倒角系统
小型金属零部件用去毛刺倒角系统

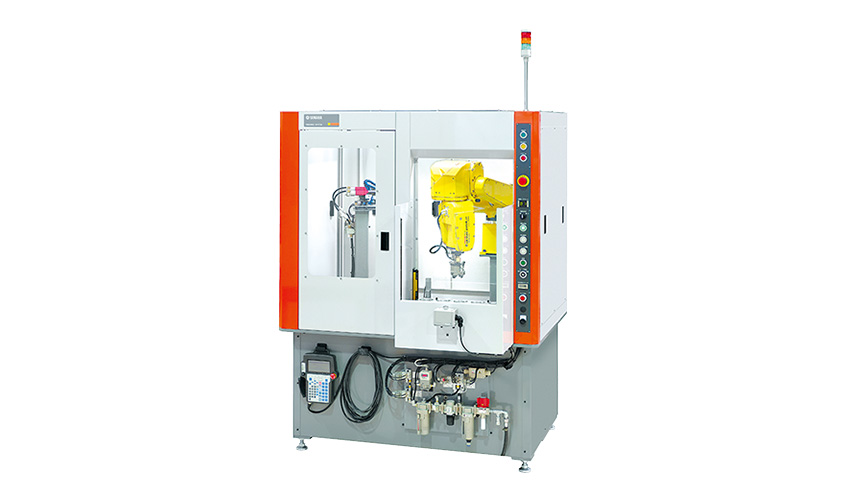

![[Image]小型金属零部件用去毛刺倒角系统](./file/114/ws056_main.jpg)
最适合小型金属零部件等精加工。

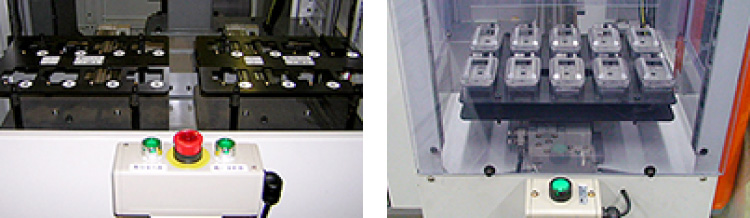

可握持工件并使用多个工具进行加工。可在比工具握持更小的动作范围内进行加工,实现节省空间。- 可在机身底座侧预装多个工件。减轻工件搬入搬出的麻烦。
![](./file/120/ws056_img01.jpg)

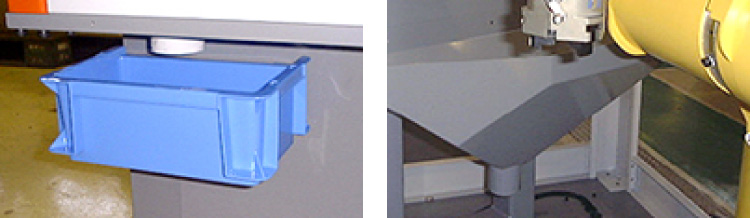

- 考虑到处理粉尘的需要,采用安全围栏。还可选配安装集尘机。可根据客户环境进行定制。
![](./file/119/ws056_img02.jpg)

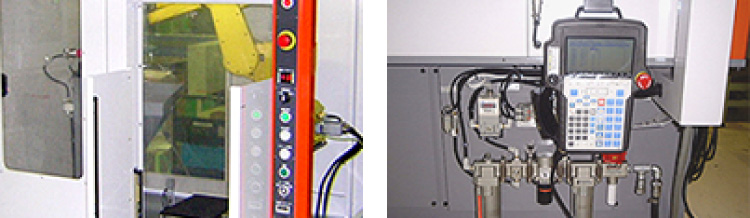

- 操作柜操作、空气机器动作确认、示教、工具更换等操作均可在装置前面进行。提高操作性和维护性。
![](./file/118/ws056_img03.jpg)
工件
对象工件 汽车零部件 计算机零部件 |
|
---|
落地面积 | (W)1400 x (D)1000+α x (H)1900mm |
---|---|
操作方法 | 工件握持型 |

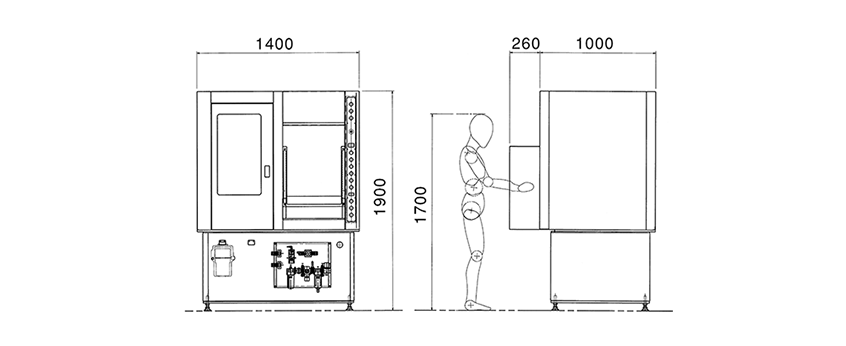

外形尺寸
![[Image]外形尺寸](./file/116/ws056_size_img01.gif)
规格
型号 | WS056 工件握持型 去毛刺和倒角装置 |
---|---|
设置面积 | (W)1400 x (D)1000+α x (H)1900(mm) |
重量 | 800kg |
对象工件 | 小件金属零部件等去毛刺和倒角 工件大小在□200以内,重量在1kg以内 |
工件供给和取出 | 作业员通过一排空气阀(标准)手动进行夹具/托盘供给和取出操作 |
机型选型 | 1~99种 选号方式 |
机器人 | FANUC Robot LR Mate 200iD/7 |
电源 | AC200~220V+10%/-15%3相 50/60Hz |
电源容量 | 5KVA |
空气源 | 空气压力:0.4MPa 消耗量:100NL/min |
其他 | 可承接定制设计 |
