单片基板自动排列机 Tray Setter PR401
单片基板自动排列机 Tray Setter
PR401
PR401

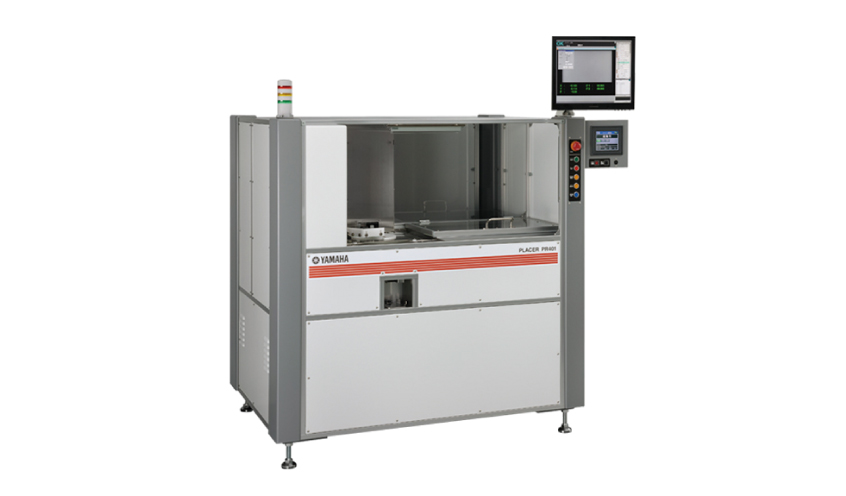

![[Image]单片基板自动排列机 PR401](./file/203/tray_setter_main.jpg)

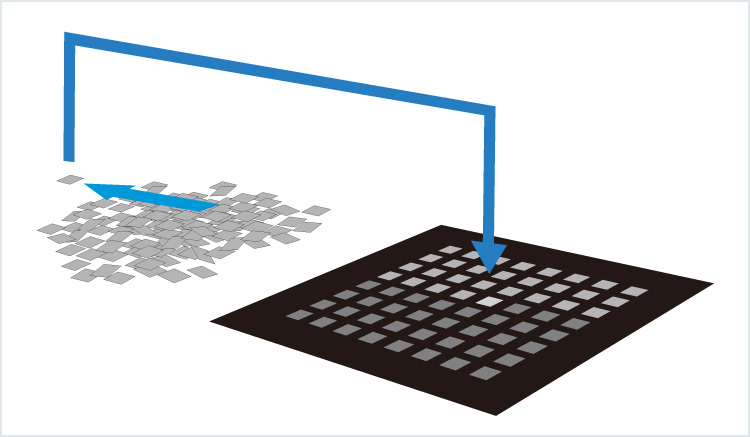

将加强板等小尺寸单片排列在托盘上的装置。□高速自动排列3~15mm 的单片基板。
![[Image]Tray Setter](./file/466/tray_setter_img01.jpg)
- 自动判别单片的正反面,可进行0.3秒/单片的高速排列。
- 配合使用放置器,大幅度节省人工和实现工序自动化。
工件
对象工件 |
|
---|
最大工件尺寸 | (X)15 x (Y)15mm |
---|---|
排列速度 | 0.33秒/单片 |
供给方式 | 排列单片:手动 托盘:手动 |

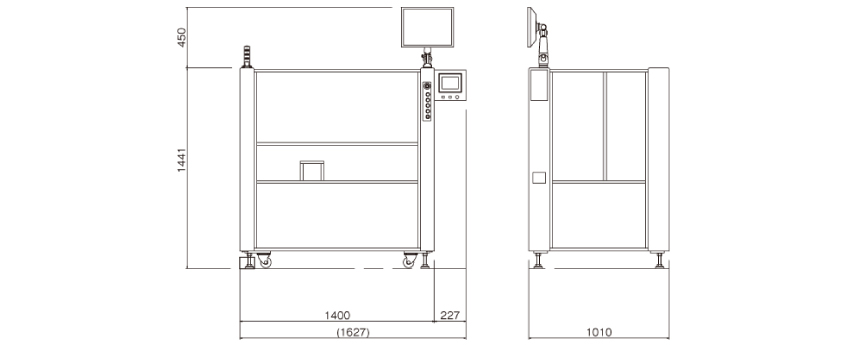

外形尺寸
PR401
![[Image]外形尺寸 PT601-SR](./file/204/tray_setter_size_img01.jpg)
规格
机型名 | PR401 | |
---|---|---|
型号 | PR401-T | |
对象工件 | 各种加强板 | |
排列单片 | 单片尺寸 | (X)3~15mm/(Y)3~15mm |
单片厚度 | 0.05~0.5mm | |
排列能力 | 排列精度*1 | ±200μm |
排列速度*1 | 0.33秒/单片 | |
排列台面 | 台面材质 | 玻璃环氧树脂 |
台面尺寸 | (X)254mm/(Y)427mm | |
单片 | 供给 | 手动 |
托盘 | 供给/排出 | 手动 |
图像处理 | 相机视野 | (X)50mm/(Y)50mm |
布图检出 | 灰阶布图识别 | |
照射方式 | 穿透反射 | |
硬件 | 接口 | LAN・USB |
显示屏 | 17寸液晶显示屏 | |
软件 | OS | Windows7 |
生产辅助功能 | 正反面判定、角度矫正(180°) | |
使用环境 | 机身重量 | 约1,000kg |
电源 | 三相 AC180~220V 50/60Hz 1kVA | |
干燥空气 | 0.5MPa |
- 使用我公司测试件
