分割，贴合，陈列机Scriber/Placer/Tray Setter
为基板制造FA化提供支持的丰富系列。特点是高速、高精度
凝聚雅马哈独有技术，为陶瓷基板和柔性基板等各类基板生产的FA化提供支持。
根据客户要求进行组合，实现大幅度节省人工和自动化。
根据客户要求进行组合，实现大幅度节省人工和自动化。
Scriber/Placer/Tray Setter的特点

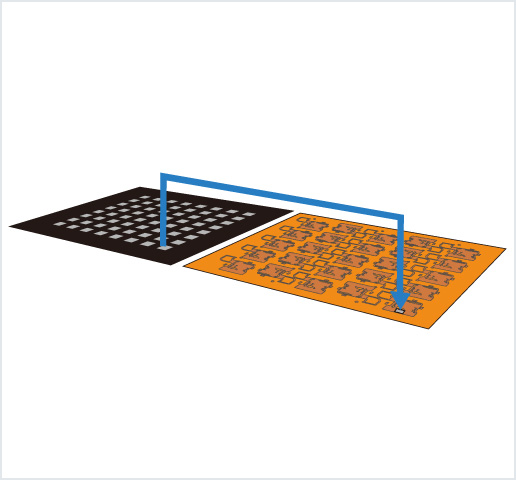

Placer：
柔性基板用高精度加强板粘贴机
- 实现SUS 加强板粘贴工序的自动化和速度精度提升。
- 装置结构简单，体积小
- 通过4根加热头进行高速粘贴操作。
Film Placer：
电磁波屏蔽膜粘贴机
- 可将电磁波屏蔽膜卷冲裁后粘贴在柔性基板上。
- 与手工作业相比，可提高粘贴质量和保证稳定。
- 无需粘贴用定位孔，提高排版效率。

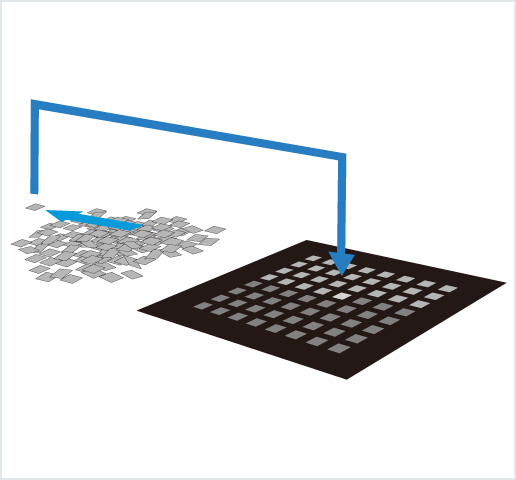

Tray setter：
小尺寸单片用托盘排列机
- 可将加强板等单片快速 (0.3 秒/单片 )排列在托盘中。
- 可识别单片的正反面。
- 配合使用放置器，可大幅度节省人工和实现工序自动化。
PCB placer：
HDI 基板用高精度框架排列机
- 将HDI 基板单片自动排列在框架内，制作贴装工序用阵列。
- 通过提高基板排版效率，降低材料成本。
- 可减少基板收缩导致的元器件贴装不良，在贴装前将不良单片废弃。

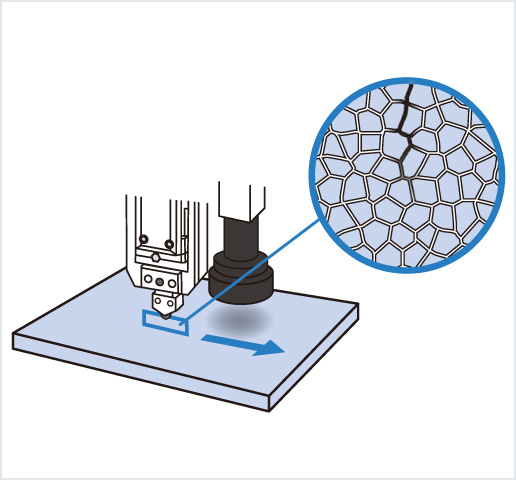

Scriber：
陶瓷基板用自动切割机
- 使用金刚石滚刀开出细微裂纹，烘烤后进行基板切割。
- 无需清洗工序，可在元器件贴装后进行切割加工。
- 不受烘烤时温度变化导致收缩的影响，可进行高精度加工。
产品系列

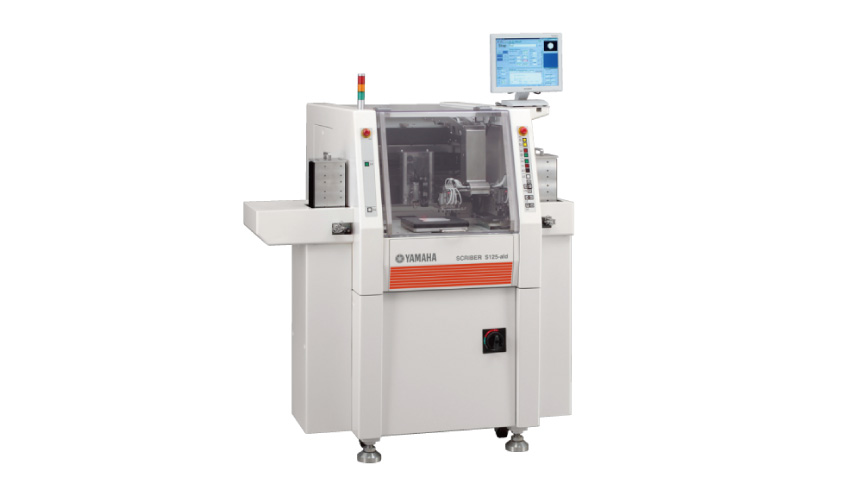

陶瓷基板切割机 ScriberS125-ald / S230对陶瓷基板进行自动切割装置。加工精度±30μm ，最大可支持 230x230mm。

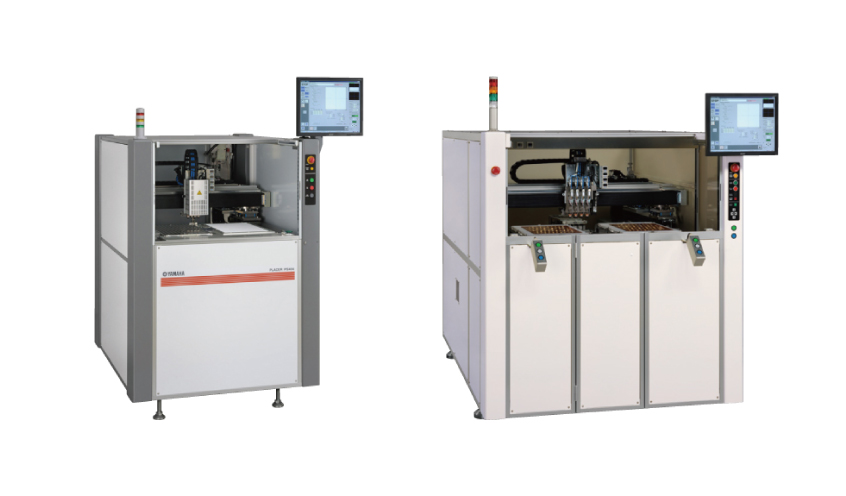

加强板粘贴机 PlacerPS404 / PS504将加强板粘贴在柔性基板上的装置。以±50μm 的精度，高速自动粘贴加强板。

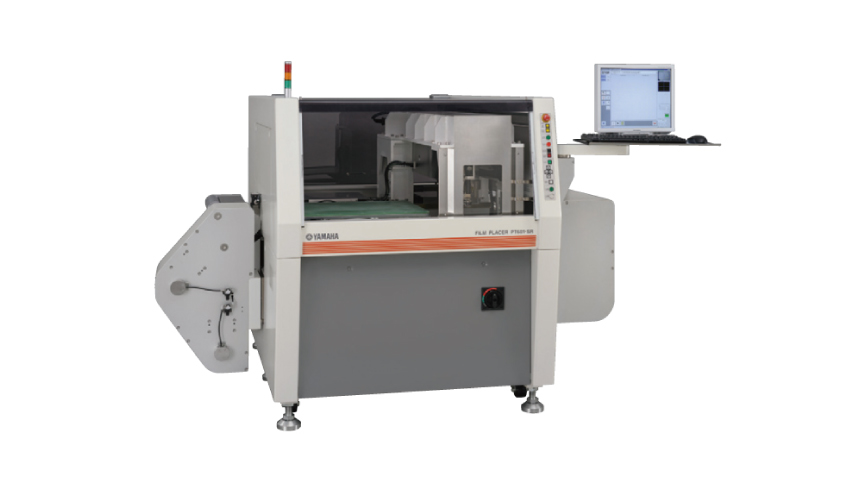

屏蔽膜粘贴机 Film PlacerPT601-SR将电磁屏蔽膜粘贴在柔性基板上的装置。以±50μm 的精度，自动进行膜卷冲裁和粘贴。

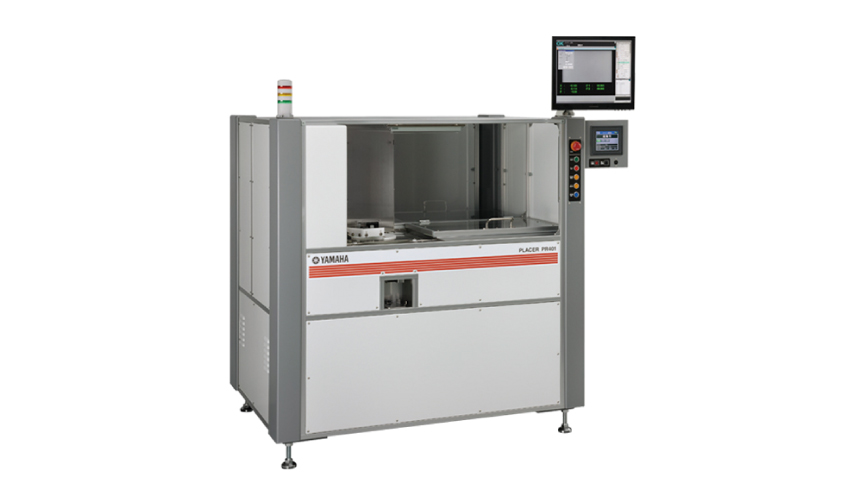

单片基板自动排列机 Tray SetterPR401将加强板等小尺寸单片排列在托盘上的装置。□高速自动排列3～15mm 的单片基板。

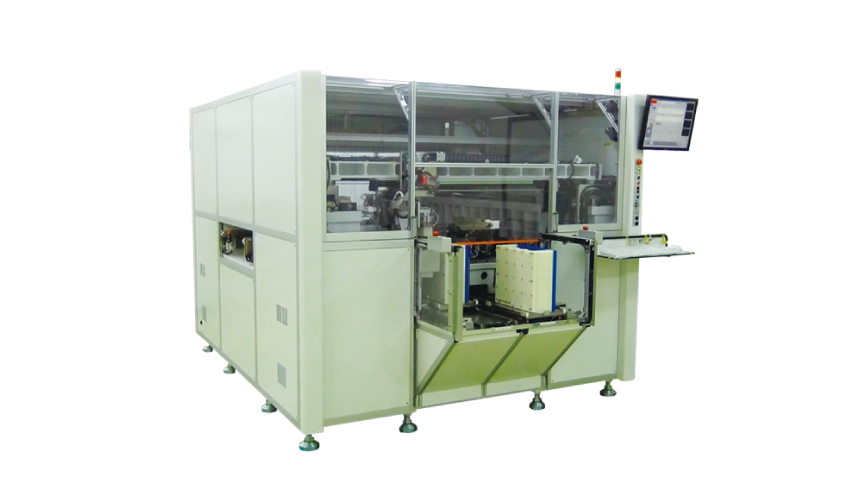

HDI 基板框架排列机 PCB PlacerPP614将HDI 基板单片自动高精度排列在框架中的装置。以±50μm 的排列精度，制作贴装工序用阵列。
