Roll to Roll机型 F250DD-RTR / GFR
Roll to Roll机型
F250DD-RTR / GFR
F250DD-RTR / GFR

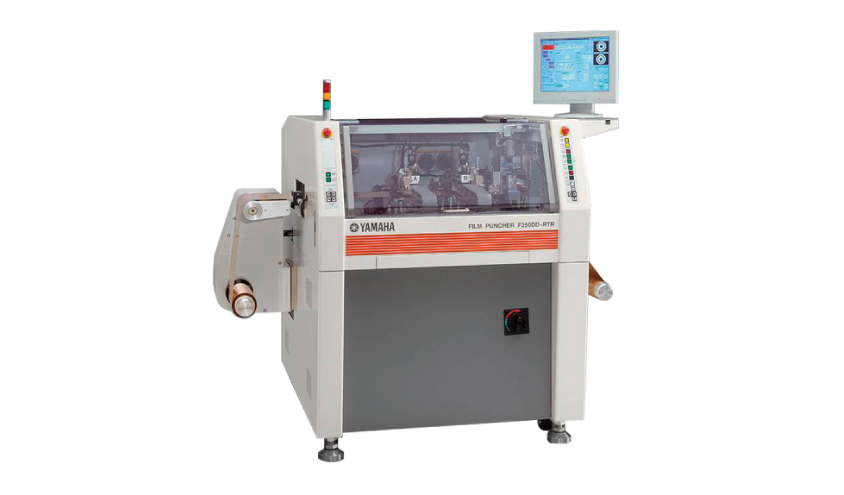

![[Image]Roll to Roll机型 F250DD-RTR/GFR](./file/296/f250dd_rtr_gfr_main.jpg)
250mm宽卷搬送型。采用双臂电动冲头,可进行高速0.08秒/孔、高精度±25μm的冲裁加工。可选择2种送料方式。
工件
对象工件 |
|
---|
支持Roll to Roll | 最大250㎜(宽) |
---|---|
加工速度 | 0.08秒/孔 |

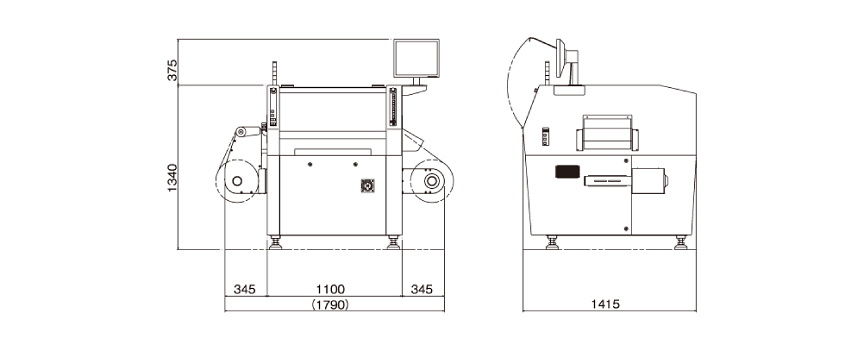

外形尺寸
F250DD-RTR/GFR
![[Image]外形尺寸 F250DD-RTR/GFR](./file/297/f250dd_rtr_gfr_size.jpg)
规格
机型名 | F250DD-RTR | F250DD-GFR | |
---|---|---|---|
型号 | F250DD-RTR-3N | F250DD-GFR-3N | |
对象工件 | 柔性基板和各种膜材 | ||
加工能力 | 工件尺寸 | 卷宽:150~250mm | |
加工范围 | (X)580mm/(Y)250mm | ||
加工速度*1 | 0.08秒/孔 | 0.085秒/孔 | |
加工精度*1 | ±20μm | ||
冲头 | 冲裁方式 | 电动冲头 | |
冲头数 | 4 | ||
工件搬送 | 供给/排出 | 卷 | |
图像处理 | 相机视野 | (X)4.8 x (Y)3.6mm(标准) | |
布图检出 | 灰阶布图识别 | ||
照射方式 | 穿透照明、反射照明 | ||
硬件 | 接口 | LAN・USB | |
显示屏 | 17寸液晶显示屏 | ||
软件 | OS | Windows7 | |
生产辅助功能 | 冲裁路径优化自动生成、冲裁偏置自动矫正、 冲裁错位精度测定、测定结果输出 | ||
使用环境 | 机身重量 | 约1,300kg | 约1,310kg |
电源 | 三相 AC200~240V 50/60Hz 5kVA | ||
干燥空气 | 0.5MPa | 0.4MPa |
- 使用我公司测试件
