圆形孔冲孔机Film Puncher
薄板厚板均可支持。采用电动冲头，实现高速高精度冲裁加工
采用独有的电动冲头，实现最快0.08秒/孔的高速冲裁加工。
除了图像定位高精度(±20μm)加工之外，还支持曝光基准孔等NC加工。
除了图像定位高精度(±20μm)加工之外，还支持曝光基准孔等NC加工。
Film Puncher的特点
膜材用圆孔冲裁加工装置
- 实现高速12孔/秒、高精度±20um的冲裁加工
- 最适合曝光和外形加工用基准孔开孔
- 除了膜材之外，还支持部分厚板

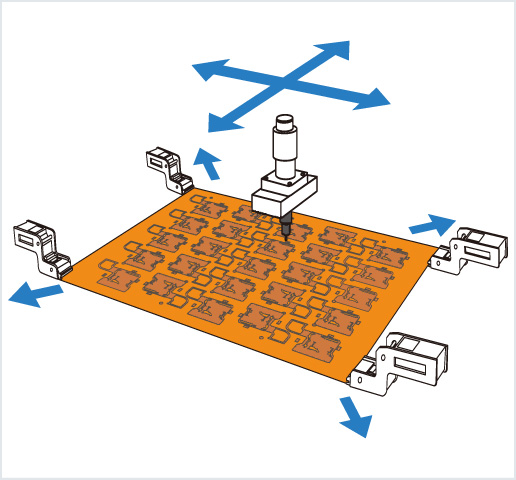

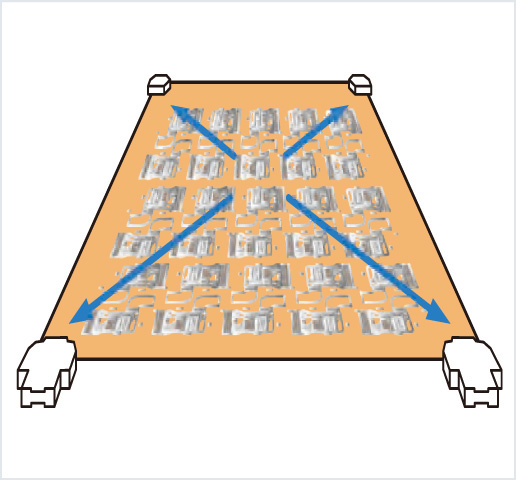

带有XY张力机构的工件夹紧装置
将工件的4角夹紧，朝XY方向施加张力，保证握持稳定
- 朝XY方向施加张力，对薄板和翘曲严重的工件也能保证加工稳定

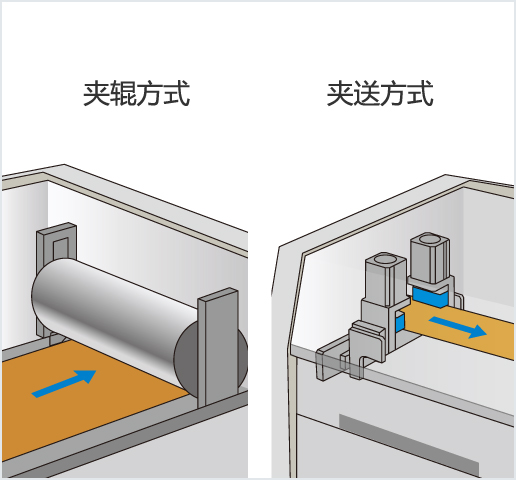

送卷方式
夹辊方式（左）
- 夹辊驱动送料动作
夹送方式（右）
- 不伤工件的夹送动作

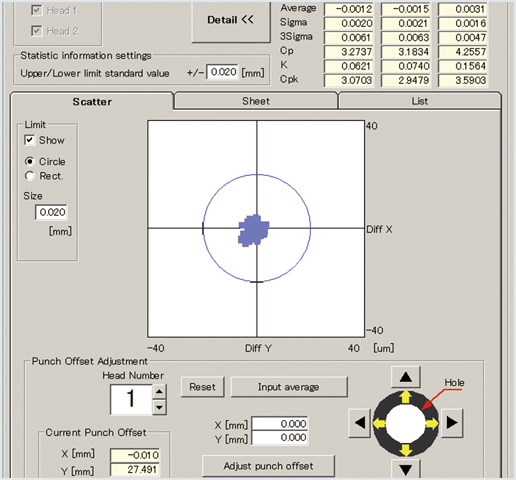

加工精度测定功能
冲裁加工后测定冲裁偏差，检出NG品
- 有助于进行加工结果分析和提高生产管理效率
- 根据冲裁错位趋势来矫正冲裁位置，有助于提高加工精度
选配冲头机构
支持薄板和厚板的选配冲头构造
- 高速型：电动冲头（电磁阀驱动）
- 高推力型： NC冲头（NC伺服控制）
高功能软件
标配各种提高生产效率所需的功能
- 冲裁路径优化功能
- 刀具更换后的一键式精度矫正
- 根据钻头数据和图纸数据进行程序自动转换的功能
- 轻松示教创建加工数据
产品系列

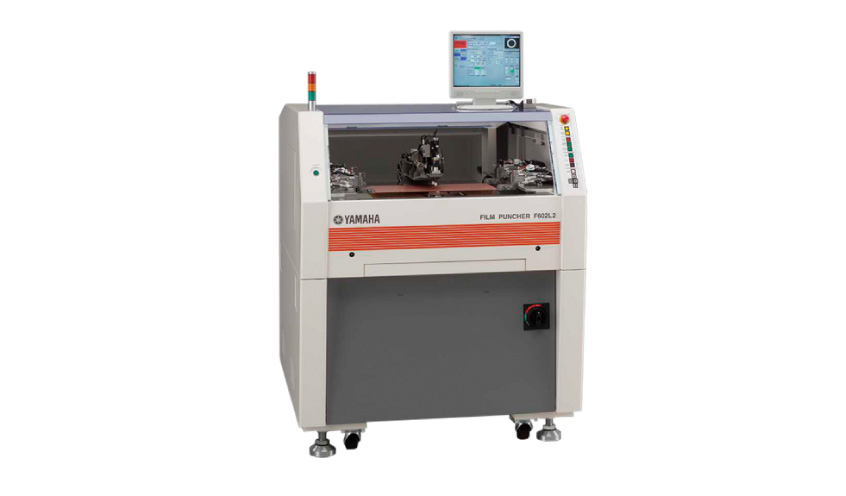

高速机型F602 S2- High speed
- 545×365
- 0.24s/shot
- 2 heads
高速机型 支持大板F602 L2- High speed
- 545×600
- 0.24s/shot
- 2 heads
高推力机型F602 SP2- High thrust
- 545×365
- 0.35s/shot
- 1 heads

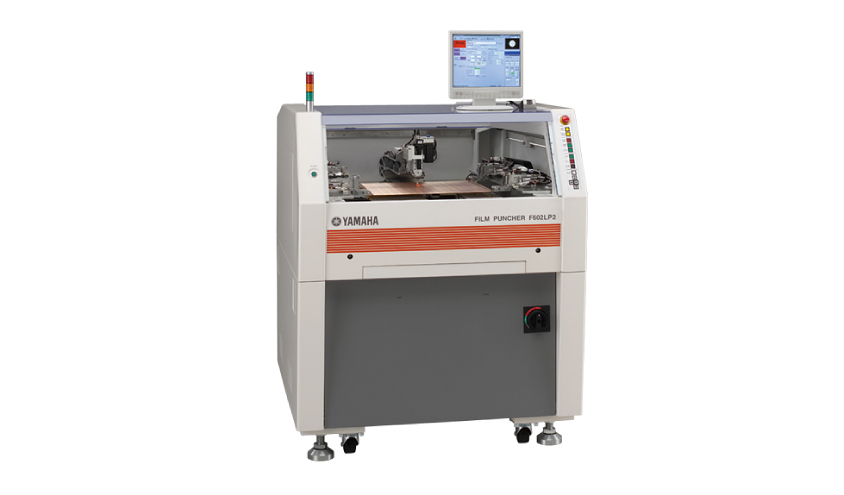

高推力机型 支持大板F602 LP2- High thrust
- 545×600
- 0.35s/shot
- 1 heads

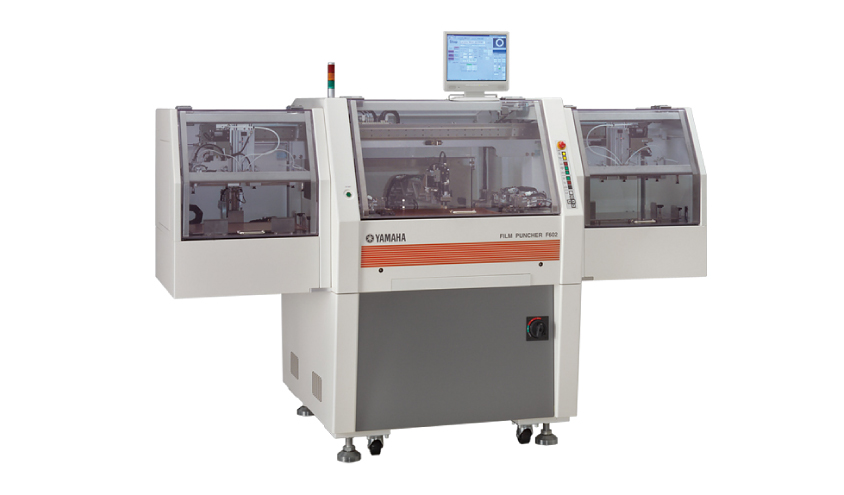

高速机型 支持自动供给排出F602 S2-ald- Automatic
- 500×365
- 0.24s/shot
- 2 heads

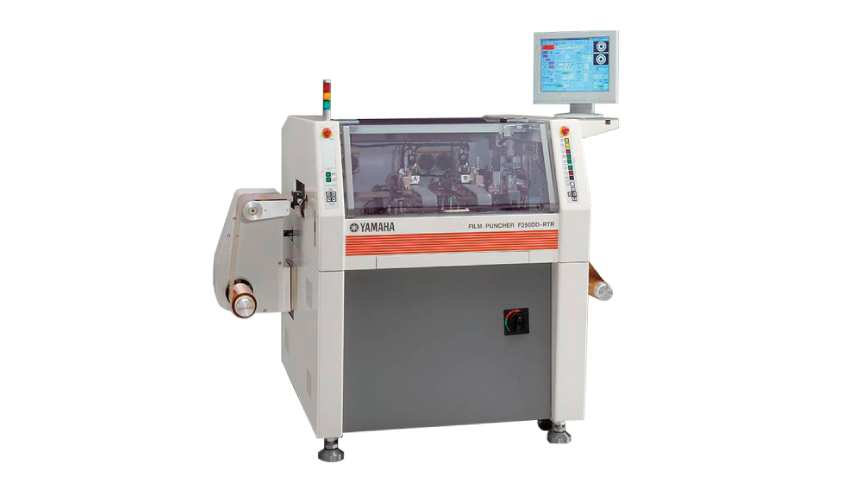

Roll to Roll机型F250DD-RTR / GFR- Roll to Roll
- W250
- 0.08s/shot
- 4 heads

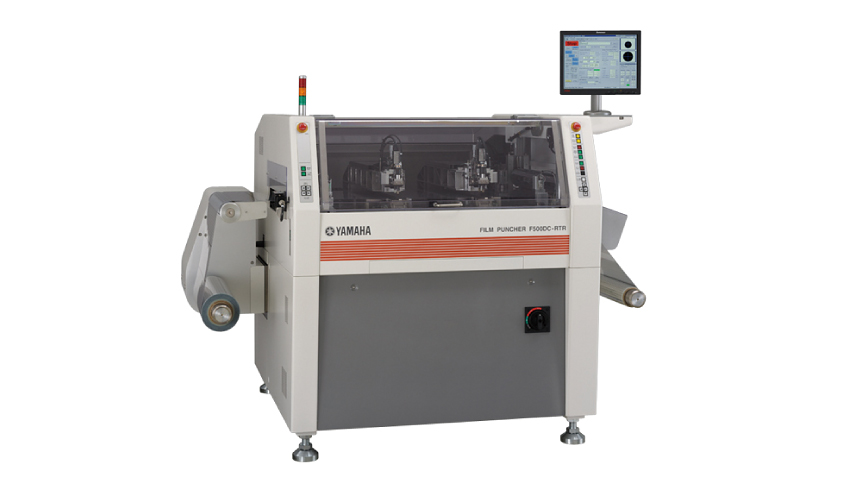

Roll to Roll支持机型 支持大板F500DC-RTR- Roll to Roll
- W500
- 0.11s/shot
- 4 heads
对象工件
柔性基板和PI膜
触摸屏
各种膜材
