金属板焊接及钎焊面积检查
可以检测以往难以检查的钎焊零件焊接不良的情况
概要
目标
焊接零件制造商背景
由于近来对可靠性、安全性的意识提高，要求在金属板焊接及钎焊零件的制造现场进行彻底的质量管理。但在当前，在量产过程中并没有可进行全数检查的方法。对象工件

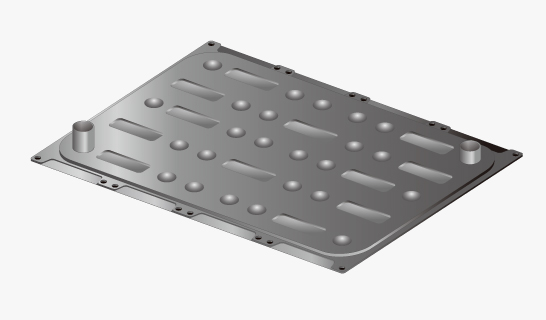

金属板焊接及钎焊零件![[Image] 金属板焊接及钎焊零件](./file/937/ut4_img01.jpg)
课题在于没有检查方法
以往板材钎焊零件没有全数检查的方法，因此依赖于工序管理与X光CT进行不良解析。为此，在生产过程中存在不良品流出的风险，然而一旦有不良品流出便会造成巨额的损失成本。
课题
没有全数检查的方法，存在不良品流出的风险要点
- 仅依靠工序管理会发生遗漏
- 无法通过外观判断不良
- 不良品流出时会造成巨额损失成本
以往的方法
只有工序管理![[Image] 只有工序管理](./file/919/ut4_img02.png)
通过超声波传感器解决
非接触空中超声波传感器解决了长年的课题。引进超声波检查的优点在于，其运用了适用于检查剥离的原理，具备拥有绝对优势的检查能力。由于是通过超声波传感器直接检测无法从外部观察的部分的剥离情况，因此不会产生人为失误。
解决
通过在XY扫描装置中搭载超声波传感器，能够对以往难以检查的分布于大面积板材上的钎焊部位进行全数检查要点
- 通过超声波穿透直接检测剥离
- 通过全数检查保证质量
- 仅观察穿透量的高速检查
解决方案

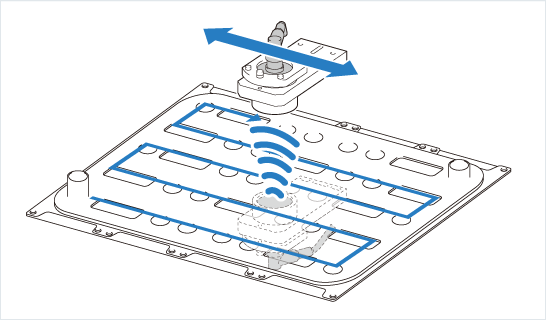

1mm以下的超声波束聚焦技术![[Image] 1mm以下的超声波束聚焦技术](./file/918/ut4_img03.png)
系统例

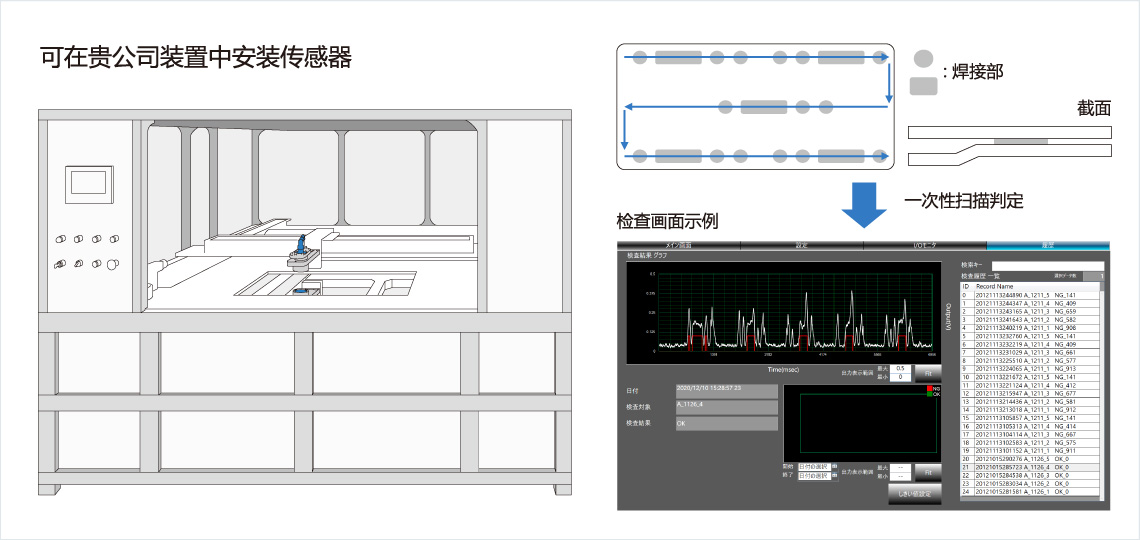

![[Image] 可在贵公司装置中安装传感器](./file/956/ut4_img04.jpg)
